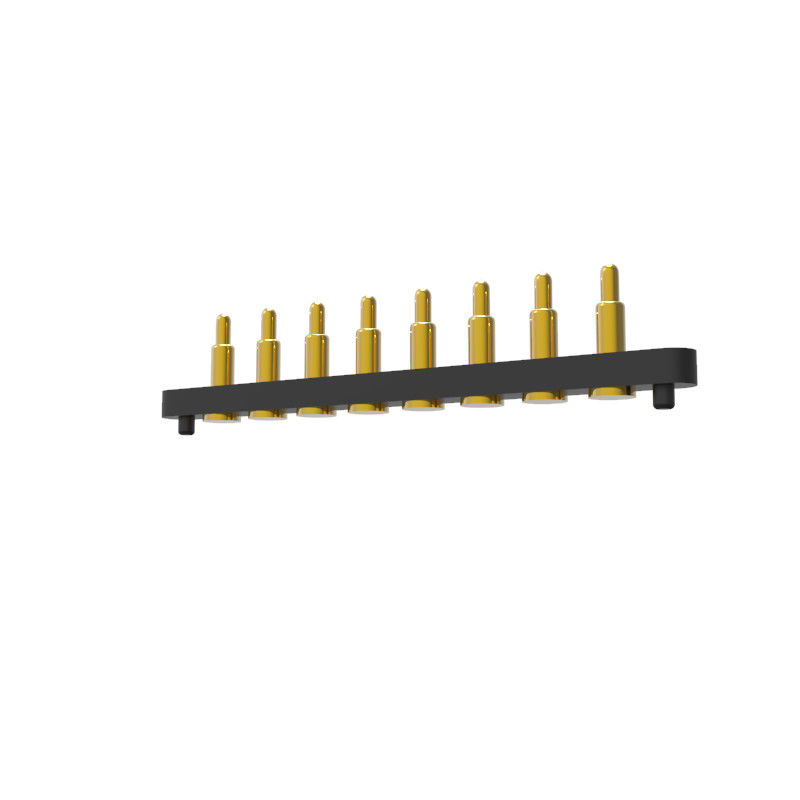

Pour les broches de type SMT, il est de bonne stabilité, le fond du canon est une conception de fond plat,qui est facile à souder sur la carte PCB.UPE fournit un service professionnel de personnalisation de connecteur à épingle pogo à ressort, différents produits et solutions de connecteur à épingle pogo peuvent être conçus en fonction des différents besoins des clients.
Avantages du connecteur de broche UPE Pogo
Les connecteurs à broches Pogo, communément appelés broches de ressort ou broches pogo, offrent plusieurs avantages:
La fiabilité:Les broches UPE Pogo utilisant la technologie CLIP assurent une connexion électrique constante et fiable, même dans des environnements soumis à des vibrations et à des chocs mécaniques.
Conception compacte:Leur petite taille leur permet de s'intégrer dans des espaces restreints, ce qui est idéal pour les appareils électroniques modernes et compacts.
La flexibilité:Les broches de Pogo peuvent s'adapter aux variations de surface, assurant une connexion stable même si les surfaces d'accouplement ne sont pas parfaitement alignées.
Facilité d'utilisation:Ils sont conviviaux, avec une installation et une maintenance simples.
Durée de vie:Ils sont conçus pour résister à de nombreux cycles de connexion et de déconnexion, ce qui les rend très durables
Notre avantage et votre choix:
.UPE professionnel Pogo Pin personnalisé à courant élevé avec la série 15A-30A, il a été produit en série.
.UPE développé 1,27 mm,2.0mm 2.54mm de hauteur standard homme et femme 2pin-40pin connecteur à broche Pogo avec SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life test jusqu'à 1 000 000 cycles.
.Tous les produits peuvent passer la norme HF, RoHS REACH.
.Un rapport d'essai électrique à 100% est fourni avant la livraison des marchandises.
.Il est disponible en différentes formes, de petite structure et de courant élevé.
Structure et description du type Pogo Pin:
Les données sont disponibles.Bonne stabilité, le fond du baril est une conception de fond plat, qui est facile à souder sur la carte PCB.
Je vous en prie.Il y a une broche de positionnement à la queue du baril.
le soudage.
À double tête: La conception de la broche à double tête Pogo offre aux concepteurs une plus grande souplesse dans la transmission bidirectionnelle de carte à carte
Pour la connexion, la broche à double tête n'a pas besoin d'être soudée.
Angle droit:La queue de la broche Pogo est pliée, offrant aux concepteurs plus de choix dans l'utilisation de l'espace, la queue peut également être souder avec du fil
Coupe de soudure:Convient pour les produits de câbles, facile à souder avec du fil
Type de vis:Les produits avec des spécifications spéciales peuvent répondre aux différents besoins des clients, et peuvent être personnalisés en fonction des besoins
des clients.
Pourquoi le client choisitUPE?
1Un service de personnalisation professionnel
2. Capacité de production rapide d' échantillons
3- Système de contrôle de qualité strict
4. Traitement avec des composants importés
5. Équipement d'essai de haute précision
6Des procédures raisonnables de contrôle des coûts
Performance des paramètres du connecteur à ressort
|
Nom des pièces
|
Tableau des performances des paramètres
|
|
Matériel en fût
|
D'autres produits
|
de cuivre de béryllium
|
Phosphore Bronze
|
|
|
Matériau du plongeur
|
D'autres produits
|
de cuivre de béryllium
|
Phosphore Bronze
|
d'acier inoxydable
|
|
Options de printemps
|
Les étain
|
Fil de musique
|
|
|
|
Exigences en matière de placage
|
Ours-Au
|
L'argent-Ag
|
Palladium nickel
(Pd-Ni)
|
|
|
Courant nominal
|
1A, 2A, 3A, 5A, 15A ou 30A (constructions différentes)
|
|
Voltage nominal
|
Partie de la ligne de transmission
|
|
Résistance au contact
|
30 mΩ 50 mΩ au maximum.
|
|
Test de la durée de vie
|
50, 000 cycles Min. 1 000 000 cycles Max.
|
|
Température de reflux.
|
265°, 4 à 5 secondes
|
|
Test de fiabilité du code PIN POGO
|
|
Force de rétention
|
à un cycle nominal de 500±50 par heure,50, 000 cycles au minimum
|
|
Humidité
|
EIA-364-31,Méthode d'essai II, condition A: les connecteurs sont appariés par le sujet à l'humidité relativede 90% à 95% RH et une température de 40°C ± 2°C humidité relative pour 96 hJe vous en prie.
|
|
Résistance à la chaleur de la soudure
|
EIA-364-56,Procédure 5, Niveau 2 265°C+10/-0°Cpendant 30 à 35 secondes
|
|
Spray au sel
|
EIA-364-26,Condition d'essai B Connecteurs appariés par le sujet à une solution saline à 5 ± 1%concentration, 35+1°C/-2°C pendant 48 heures.
|
|
Épreuve de force de ressort
|
Procédure d'essai de force normale, 100 g ± 20 g à hauteur de travail
|
|
Durée de vie à température
|
EIA-364-17,Méthode d'essai A,condition 4,condition de temps d'essai A Le sujet est accoupléconnecteurs à 85°C± 2°C pendant 96 heures.
|
|
La soudabilité
|
EIA-364-52 Plongez dans le 265±5°C, 60/40±5% Sn/pb pendant 4,0 à 5,0 secondes
|
|
Résistance au contact
|
EIA-364-23 Mesurer la résistance de contact avec un courant d'essai de 100 mA maximumet une tension maximale de 20 mV
|
Certains des connecteurs Pogo Pin personnalisés pour référence:
Champ d'application du connecteur Pogo Pin:
