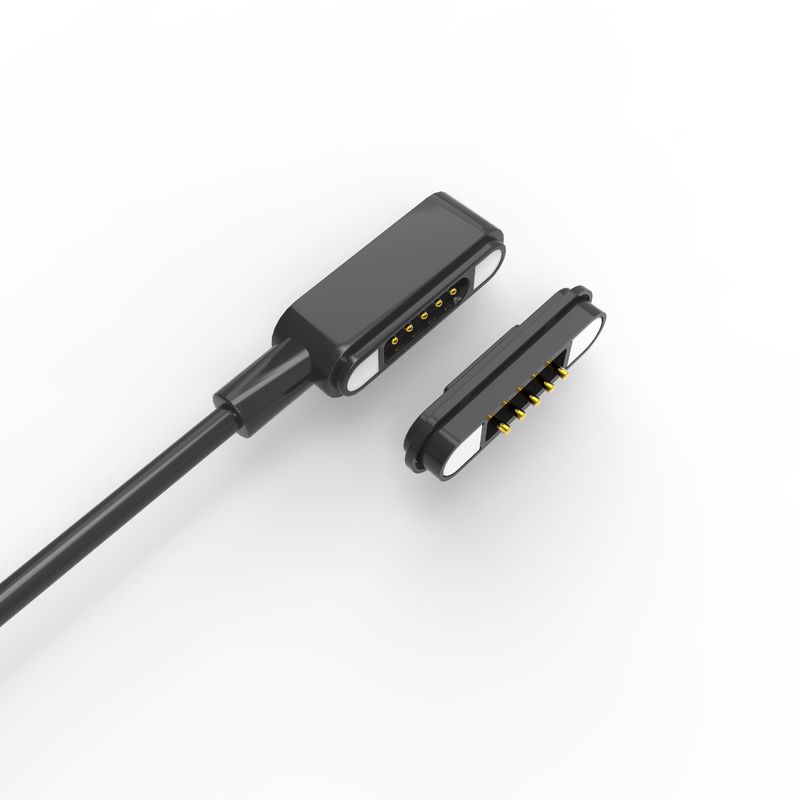

Connecteur de câble magnétique à ressort 5 broches Connecteur magnétique de données Noir

Connecteur de câble magnétique Pogo Connecteur à 5 broches Connecteur à ressort

1Matériaux et construction

Pogo Pin: La surface est en laiton, plaquée en or (assurant une faible résistance au contact et à la corrosion).

Connecteur USB:Une coque en acier inoxydable (USB 2.0) pour une durabilité et un blindage.

Logements:HTN (nylon à haute température) + 30% de remplissage, UL94 V-0 (retardant de flamme, résistant aux températures élevées).

Mousse extérieure (joint):TPE 80A noir (élastomère thermoplastique flexible et résistant à l'abrasion).

Magnéte:Neodymium Iron Boron (NdFeB) aimant permanent (hautes performances et forte adhérence).

Les câbles: surdose3.5 mm,à 4 noyaux

Rouge et noir: 65 brins × 0,08 mm (cuivre plaqué en étain, capacité de courant plus élevée).

Blanc et vert: 16 brins × 0,08 mm (cuivre plaqué en étain, probablement pour les données/signaux).

Isolement:revêtement TPE noir(flexible et durable)

2Propriétés mécaniques

Force de ressort: 80 g ± 20 g à une hauteur de travail de 1,0 mm (assure une pression de contact stable)

Force d'adhérence magnétique: > 550 G (accrochage mâle-femme sécurisé).

Durée de vie: plus de 50 000 cycles (haute durabilité).

Caractéristiques de sécurité: conception anti-court-circuit et marquage de polarité pour un alignement correct.

3Propriétés électriques

Voltage nominal: 12 V de courant continu.

Les cotes actuelles:

Continuité: 3,0 A.

Le débit maximal (momentum) est de 4,0 A.

Résistance de contact: ≤ 50 mΩ (faible perte de puissance).

Conformité: RoHS et REACH (pas polluant pour l'environnement).

4. Applications

Électronique modulaire: appareils portables, appareils IoT, capteurs amovibles.

Connexions PCB: soudés à des planches ou surmoldés.

Systèmes compatibles USB: Combine l'alimentation électrique (12V/3A) avec les données via USB 2.0.

Utilisations à haute fiabilité: équipement automobile, médical ou industriel (grâce à la norme UL94 V-0 et à la durée de vie de 50k cycles).

Paramètre des connecteurs magnétiques à 5 broches:

Dessin technique du connecteur de câble mâle à 5 broches (dimensions clés):

Dessin technique du connecteur magnétique femelle à 5 broches (dimensions clés):

Comment passer la commande
* Vous nous envoyez un dessin ou un échantillon

* Notre équipe d'ingénieurs professionnels effectue l'évaluation

* Vous confrontez le dessin et nous faisons l'échantillon pour vous envoyer

* Vous testez l'échantillon et l'approuvez, puis passez une commande et payez 50% d'acompte

* Nous commençons à fabriquer le produit

* Quand la marchandise est faite, nous prenons des photos pour votre chèque et vous payez ensuite le solde

* Nous vous livrons les produits par DHL, TNT, UPS, FedEx

Délai de paiement:T/T, 50% de dépôt, 50% de solde

Méthode de paiementT/T, Paypal, OCBC

Temps d'échantillonnage:échantillon d'inventaire 2-3Jours ouvrables/échantillon sur mesure 5-7Jours ouvrables

Délai de production:10 à 15 jours ouvrables

Fabriqué pour:Amérique,Europe,Asie,Afrique du Sud

Délai de négociation:Produits à base de plantes

Frais de transport:Par avion, par mer, par express.

Le service:Haute qualité à prix raisonnable, service OEM, n'importe quelle taille spéciale, couleur, dessins sont acceptables
