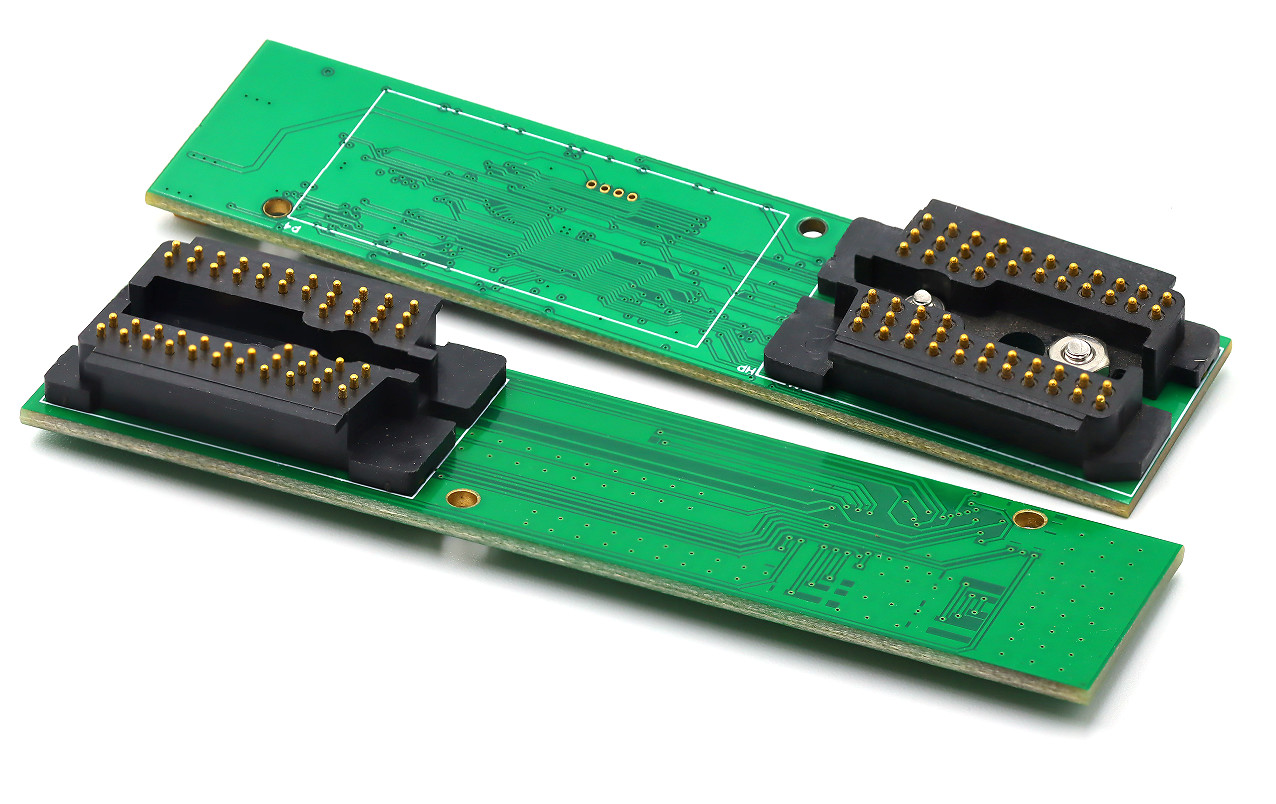

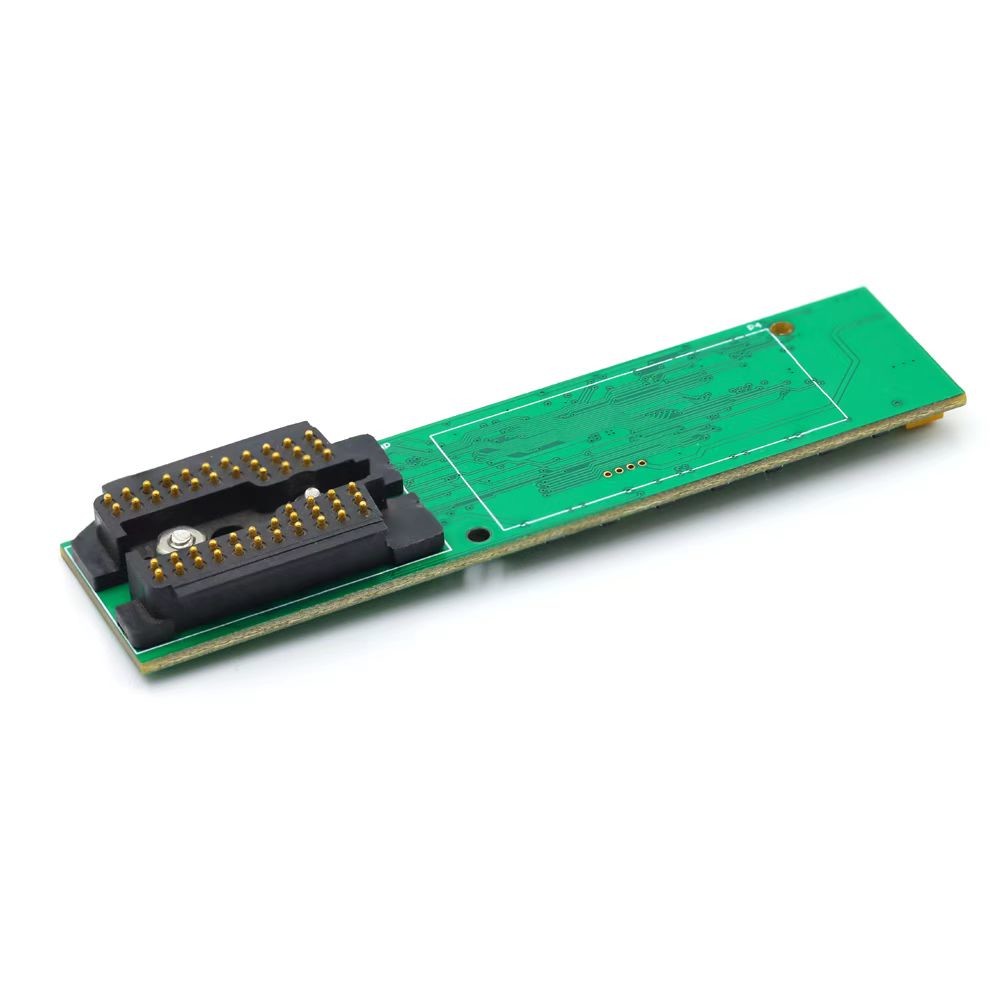

Connecteur à broche à 52 broches HP45 pogo avec PCB pour cartouche d'imprimante
Le connecteur à broche HP45 à 52 broches est constitué de trois parties, respectivement plastique, broche et ressort.
Le connecteur à ressort HP45 à 52 broches est couramment utilisé dans les systèmes d'impression à jet d'encre, en particulier avec les têtes d'impression HP45.assurer un contact électrique fiable.
Plastique
Matériau:Le PA9
Couleur:Noir
Le pin
Matériau:C3604
Plaquage par or:5 u"
Le printemps
1Les deux extrémités doivent être fermées carrément.
2.Pendant le traitement de l'emballage, il est interditpour avoir un double ressort ensemble du fournisseur.
3Comme indiqué sur le dessin, la valeur de la force de ressort est mesurée 10 fois après préchargement.
4.Pour inspecter le ressort sous l'échelle de 10X et la surface du fil ne doit pas être endommagée;
La position de coupe des deux extrémités ne doit pas dépasser le diamètre extérieur du ressort
5Le fournisseur doit retirer les propriétés magnétiques du matériau de ressort par un dispositif et le remplir d'air dans un sac d'emballage pendant l'emballage.
6Produit conforme à la réglementation RoHS&HF.
|
Données de printemps
|
|
Matériel
|
SUS304
|
|
Diamètre du fil
|
0.16 mm (± 0,010))
|
|
Diamètre extérieur
|
1.11 mm (+0.02/-0.)02
|
|
Totale des tours
|
15
|
|
Virages actifs
|
11
|
|
Élasticité
|
71600 G ((N/mm2)
|
|
Durabilité
|
10,000 cycles (min.)
|
|
Surface enduite
|
W/0
|
|
Plaquage par or
|
5 u"
|
Taille en plastique
Taille de la broche
Taille de ressort
Avantages du connecteur de broche UPE Pogo
Les connecteurs à broches Pogo, communément appelés broches de ressort ou broches pogo, offrent plusieurs avantages:
La fiabilité:Les broches UPE Pogo utilisant la technologie CLIP assurent une connexion électrique constante et fiable, même dans des environnements soumis à des vibrations et à des chocs mécaniques.
Conception compacte:Leur petite taille leur permet de s'intégrer dans des espaces restreints, ce qui est idéal pour les appareils électroniques modernes et compacts.
La flexibilité:Les broches de Pogo peuvent s'adapter aux variations de surface, assurant une connexion stable même si les surfaces d'accouplement ne sont pas parfaitement alignées.
Facilité d'utilisation:Ils sont conviviaux, avec une installation et une maintenance simples.
Durée de vie:Ils sont conçus pour résister à de nombreux cycles de connexion et de déconnexion, ce qui les rend très durables
Notre avantage et votre choix:
.UPE professionnel Pogo Pin personnalisé à courant élevé avec la série 15A-30A, il a été produit en série.
.UPE développé 1,27 mm,2.0mm 2.54mm de hauteur standard homme et femme 2pin-40pin connecteur à broches Pogo avec SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life test jusqu'à 1 000 000 cycles.
.Tous les produits peuvent passer la norme HF, RoHS REACH.
.Un rapport d'essai électrique à 100% est fourni avant la livraison des marchandises.
.Il est disponible en différentes formes, de petite structure et de courant élevé.
Pourquoi le client choisitUPE?
1Un service de personnalisation professionnel
2. Capacité de production rapide d' échantillons
3- Système de contrôle de qualité strict
4. Traitement avec des composants importés
5. Équipement d'essai de haute précision
6Des procédures raisonnables de contrôle des coûts
Certains des connecteurs Pogo Pin personnalisés pour référence:
Champ d'application du connecteur Pogo Pin:
