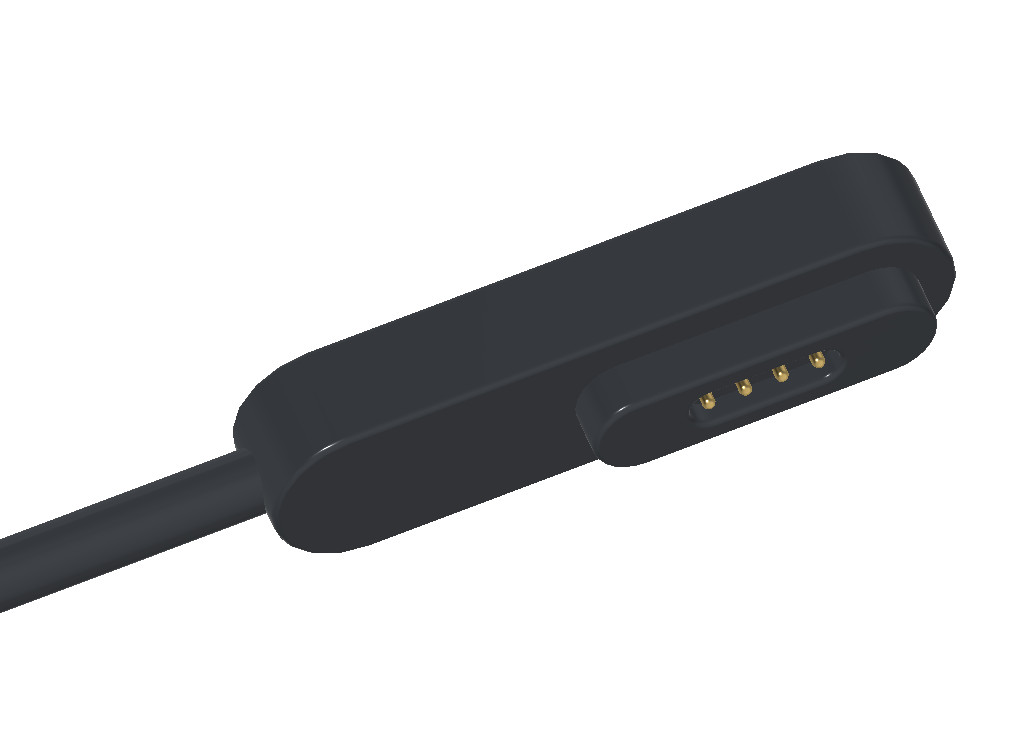

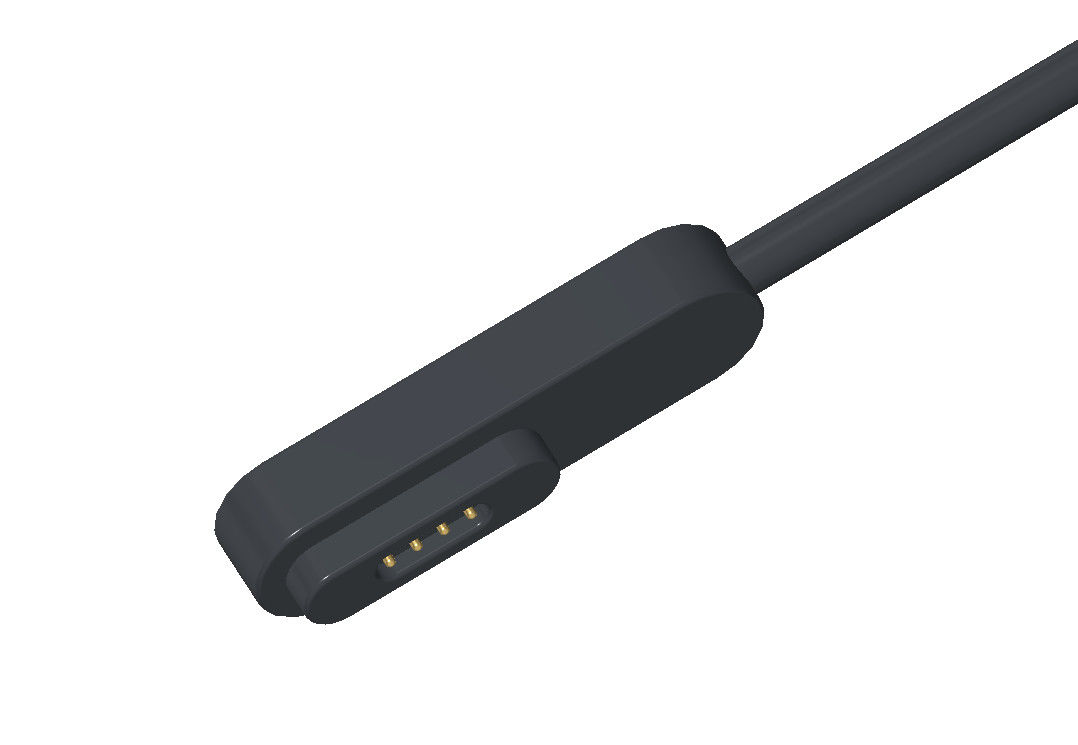

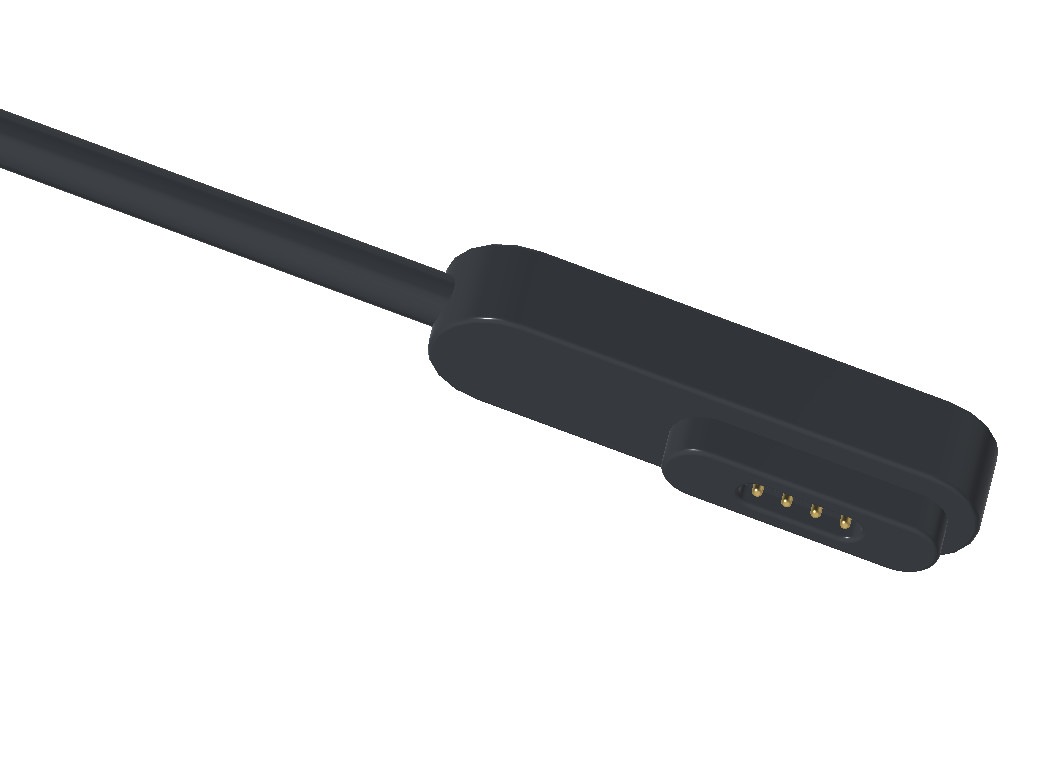

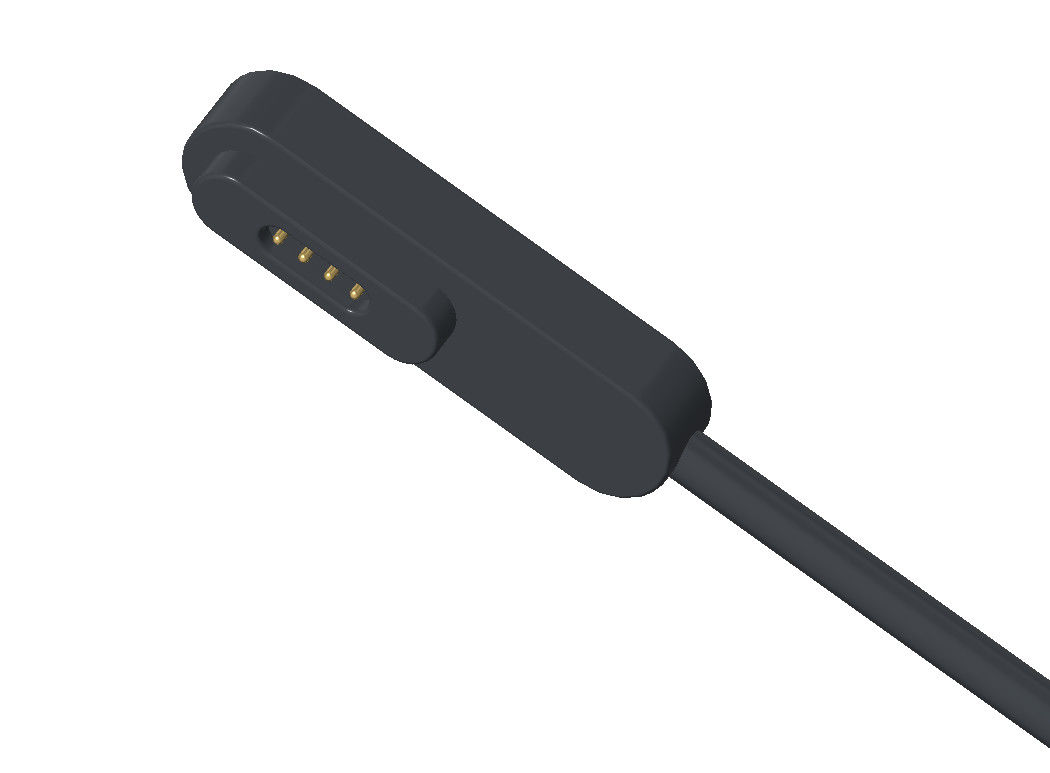

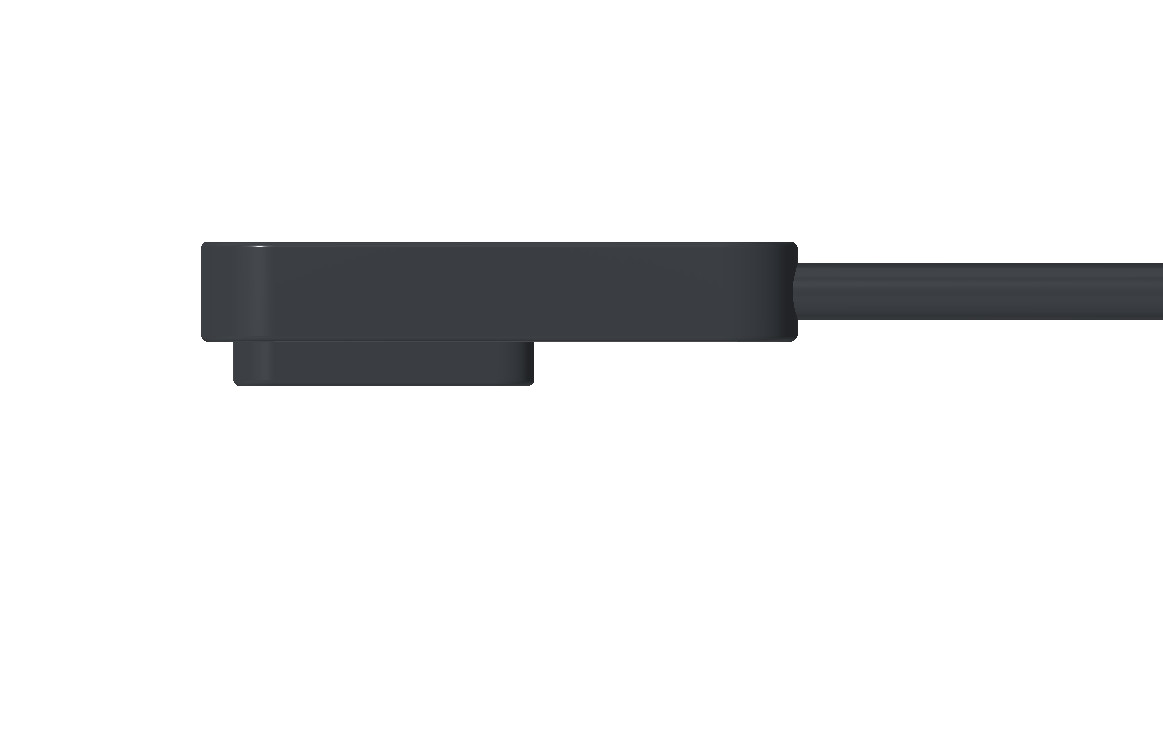

Connecteur USB magnétique rectangulaire connecteur magnétique masculin 4 broches avec câble en PVC OD3.0

Rectangle 4 épingles mâles Pogo pin câble magnétique connecteur USB avec OD3.0 câble en PVC

1.Epreuve de la valeur de résistance (AT:20C):

a. La valeur de résistance entre le joint de soudure et le clou en cuivre est inférieure à 50 mΩ

b. La valeur de résistance d'une pièce de fil produit est inférieure à 60 mΩ.

2. Résister à l'essai de tension: 100 V CA pendant 1 minute, 5 mA Max

3. Résistance d'isolation: 50 mΩ Min ((500 V CC 1 minute)

4Test de balancement par bouchon: poids de levage 300 g, angle ± 70°, fréquence 30 fois par minute, 3000 fois par minute
Le taux de déconnexion est inférieur à 100%.

5.Essai de balancement de la tête d'un homme: charge de 300 g, angle ± 70°, fréquence 30 fois par minute, 3000 fois par minute, rupture
La ligne est inférieure à 100%.

6.Tête mâle, tête magnétique (essai des pièces), essai de pulvérisation de sel: température 35±1°C, humidité 85%, NACL 5%
Aucun phénomène de corrosion n'a été observé au bout de 24 heures.

7.Essai de la capacité de levage du bouchon et du SR: la capacité de levage verticale du bouchon et du SR: 5 kg/min, ne doit pas être endommagée et le déplacement doit être inférieur à 3 mm.

8- Essai d'humidité: température 40°C, humidité 95%, 48 heures, répondant aux prescriptions des points 2 et 3 de la note.

9Test de cycle thermique: placer à -31°C pendant 30 minutes, puis à 60°C pendant 30 minutes supplémentaires, et répéter ce cycle 5 fois.
Répondre aux prescriptions des notes 2 et 3.

10Ce produit doit être conforme aux exigences ROHS.

11Tous les endroits dont les dimensions figurent sur le dessin doivent être inspectés à 100% et enregistrés.

12- Méthode d'emballage: la boîte extérieure doit être apposée avec du papier d'étiquette d'expédition.

Paramètre des connecteurs de câbles magnétiques à 4 broches:

Dessin technique du connecteur de câble magnétique à 4 broches

Connecteur de câble magnétique à 4 broches

Vue de l'emballage:

Avantages du connecteur magnétique:

● humaniser la conception de l'expérience de connexion d'adsorption automatique;

●Anti-chute humanisée: il est facile à retirer de l'interface de charge et il n'est pas facile de retirer le dispositif;

● Durée de vie: jusqu'à 100 000 à 200 000 cycles;

●Conception imperméable à l'eau: l'extrémité féminine du dispositif peut être imperméable à la poussière et à l'eau (IPX8);

● Temps de charge rapide: la conception du connecteur magnétique 5A-10A résiste à une transmission de courant importante;

●L'apparence du connecteur magnétique peut être adaptée à la conception du dispositif d'application du client;

●Conception de la structure anti-courts-circuit du produit et résistance aux erreurs;

● Réaliser la transmission de signaux à haute fréquence, peut remplacer la transmission traditionnelle de signaux vidéo et audio USB2.0 HDMI 1.3

Application des produits à connecteurs magnétiques:

1.appareils portables, équipement de positionnement intelligent, bracelets intelligents pour enfants, montres intelligentes, téléphones portables portables, casques Bluetooth, etc.) câble de données, câble de charge,connexion à l'extrémité du fil à bande magnétique

2.Équipement médical,équipement sans fil,équipement de communication de données,équipement de télécommunication,équipement industriel et d'automatisation,équipement audiovisuel

3.Aviation, électronique aérospatiale, communication militaire

4- équipement de navigation, d'essai et de mesure pour automobiles

5.Électronique de consommation ((téléphones mobiles,ordinateurs tablettes, casques Bluetooth,caméra,horloge,produits électroniques de consommation portables et de nombreux autres domaines électroniques.)
