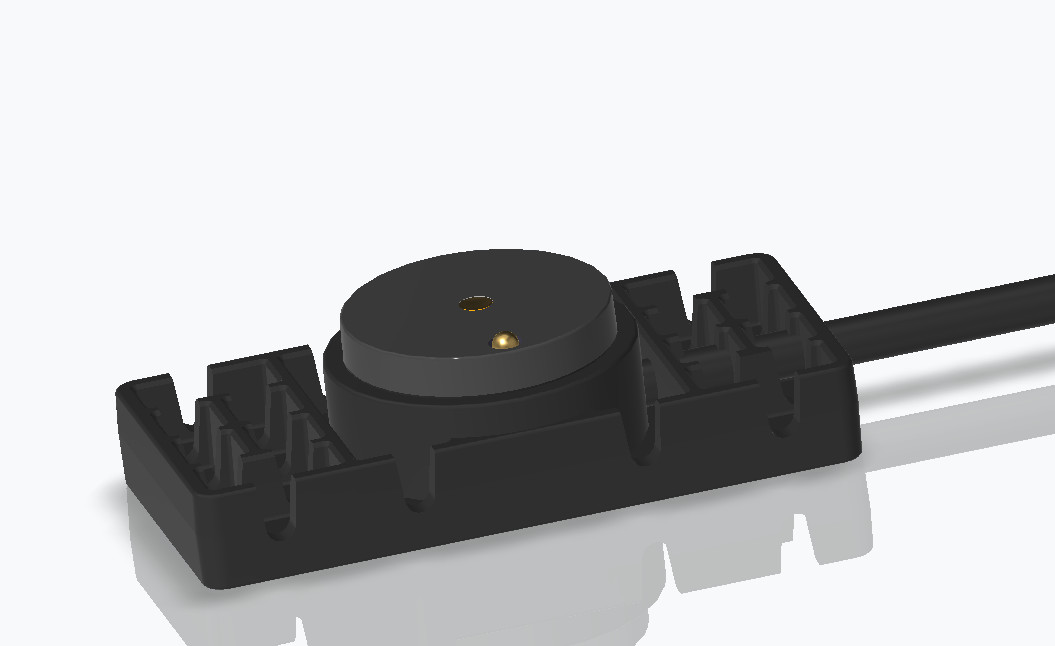

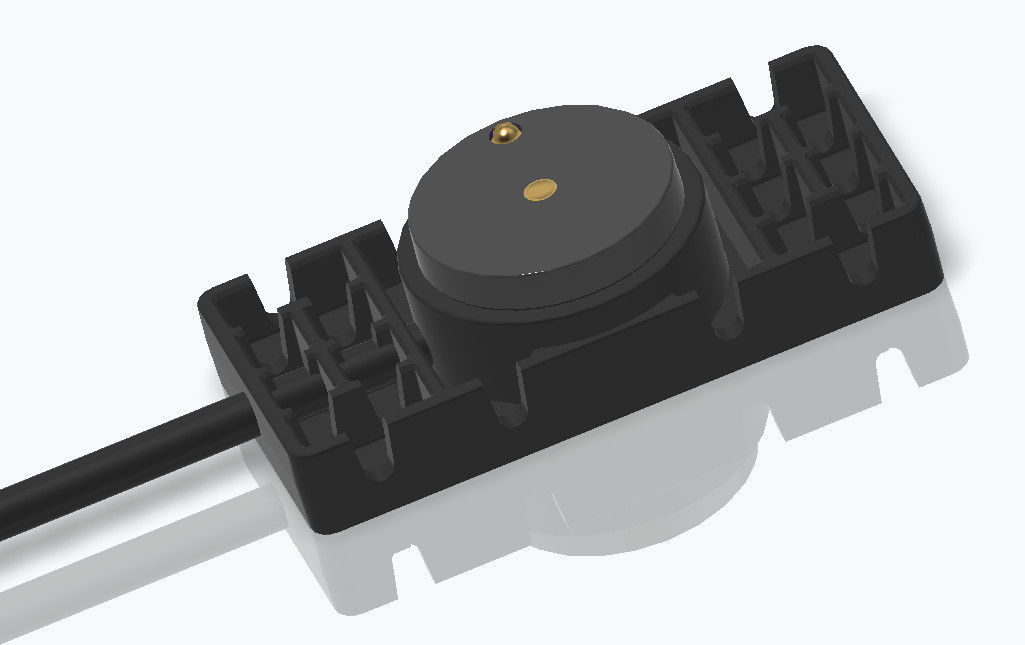

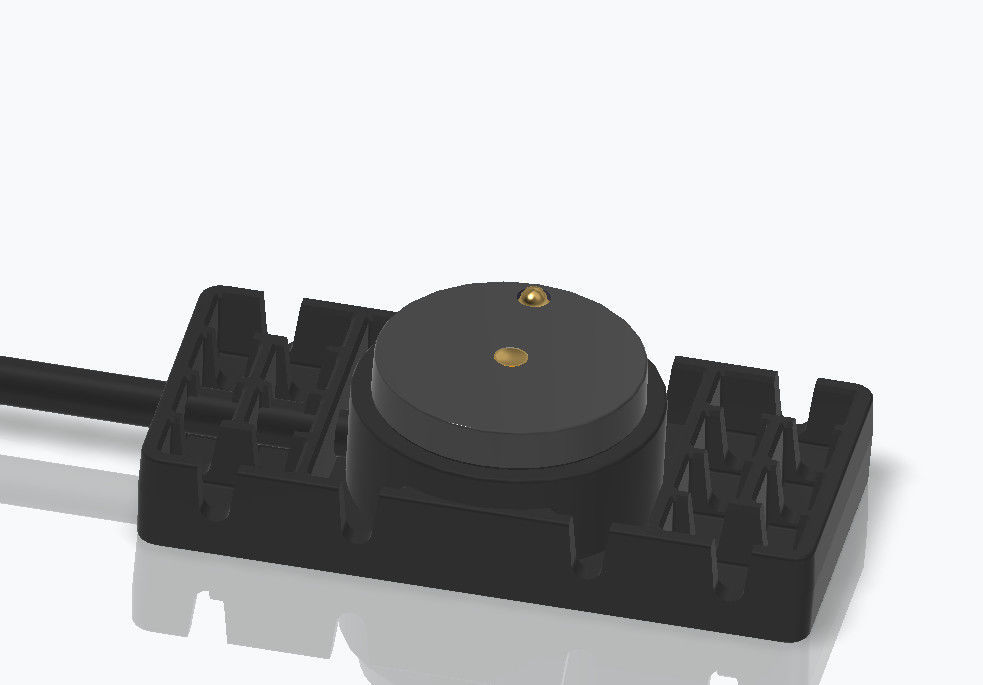

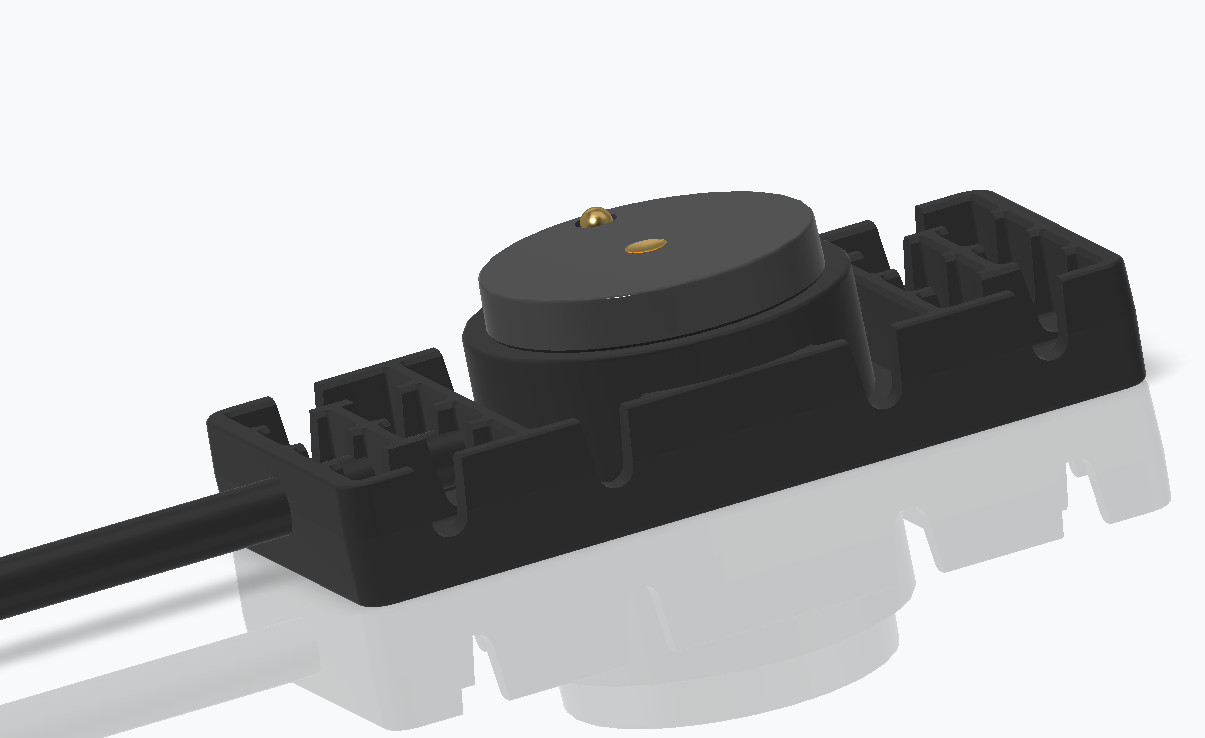

Connecteur de câble magnétique de 20 mm 5A Connecteur magnétique CC circulaire

Connecteur de câble de charge magnétique à courant continu circulaire à 2 broches de diamètre 20 mm 5A

Le connecteur de câble magnétique et le connecteur magnétique femelle sont tous conformes à la norme RoHS & REACH.

Tous les connecteurs de câbles magnétiques ont passé le test de court-circuit à 100%.

Méchique:

- Force de contact: 160 g ± 20 g à 0,7 mm de la cigogne de travail

- Le test de vie:50,000cycle

Électrique:

- Voltage nominal: DC12V; Voltage nominal: 5A max.

- Résistance au contact: ≤ 50mΩ (milliohms) par broche (maximum)

Performance environnementale:

Température de fonctionnement: -25°C à +80°C

- Essai environnemental: pulvérisation de sel 24 heures,

Au-dessus du moulage: PVC noir

Matériau du moule intérieur: PE Transparent

TPC Plug:TPC Plug féminin

Fil:OD3.5 4C 2C 22AWG 2C 28AWG PVC noir

Plug magnétique: Plug magnétique mâle

Paramètre des connecteurs de câbles magnétiques mâles à 2 broches:

Dessin technique du connecteur de câble magnétique circulaire

Node de connexion du connecteur de câble magnétique CC

Vue de l'emballage:

Avantages du connecteur magnétique:

● humaniser la conception de l'expérience de connexion d'adsorption automatique;

●Anti-chute humanisée: il est facile à retirer de l'interface de charge et il n'est pas facile de retirer le dispositif;

● Durée de vie: jusqu'à 100 000 à 200 000 cycles;

●Conception imperméable à l'eau: l'extrémité féminine du dispositif peut être imperméable à la poussière et à l'eau (IPX8);

● Temps de charge rapide: la conception du connecteur magnétique 5A-10A résiste à une transmission de courant importante;

●L'apparence du connecteur magnétique peut être adaptée à la conception du dispositif d'application du client;

●Conception de la structure anti-courts-circuit du produit et résistance aux erreurs;

● Réaliser la transmission de signaux à haute fréquence, peut remplacer la transmission traditionnelle de signaux vidéo et audio USB2.0 HDMI 1.3

Application des produits à connecteurs magnétiques:

Pourquoi UPE devrait-il être votre partenaire?

1.Expertise spécialisée dans les connecteurs magnétiques

●R & D concentrée: UPE possède une expérience dédiée dans les connecteurs magnétiques

● Personnalisation: UPE peut adapter la résistance de l'aimant, le revêtement des broches (or/nickel pour une résistance ≤ 50mΩ) et les matériaux d'emballage (PBT noir/nylon) à vos besoins.

2. Haute durabilité et conformité

● Garantie de plus de 10.000 cycles: Les connecteurs sont probablement soumis à des tests rigoureux pour répondre à vos exigences de durée de vie mécanique.

●Certifications: Conforme aux normes UL ou RoHS, essentielles pour les marchés du consommateur/médical.

3. Fabrication compétitive

●Outils rentables: UPE peut offrir des MOQ faibles (par exemple, 1K ¥ 5K unités) avec des prix compétitifs pour les petits lots.

● Contrôle de la qualité: Test interne de la résistance au contact, de la force de traction et de la charge actuelle pour assurer la fiabilité.

4Prototypage rapide et soutien

●échantillons 3D en quelques jours: prototypage rapide pour les contrôles d'ajustement/fonctionnement

●Assistance technique: aide à l'optimisation de l'emboutissage, au blindage contre les IEM ou à l'imperméabilisation (IP68).

Comment placer la commande de connecteur de câble magnétique
* Identifiez vos besoins ((Type de connecteur, quantité requise, exigences personnalisées, spécifications techniques)

*Négocier les prix et les conditions (des réductions en vrac peuvent s'appliquer).

*Confirmer les détails de la commande (type de connecteur, quantité, personnalisation).

*Faites le paiement (via PayPal, virement bancaire ou autre méthode sécurisée).

*Contrôle de l'expédition et de la qualité
Suivez la cargaison.

* Inspecter le produit à l'arrivée pour assurer sa qualité.

Délai de paiement:

50% de dépôt (payé à l'avance): couvre les coûts de production (matériaux, main-d'œuvre).

50% du solde (payé avant expédition): Assure le contrôle de la qualité et l'engagement des deux parties.

Méthode de paiement

T/T (transfert bancaire),PayPal, Banque OCBC

Recommandation:

Utilisez PayPal pour les échantillons (plus sûr).

Utilisez T/T pour les commandes en vrac (frais inférieurs).

Temps d'échantillonnage:échantillon d'inventaire 2-3Jours ouvrables/échantillon sur mesure 5-7Jours ouvrables

Délai de production:10 à 15 jours ouvrables

Fabriqué pour:Amérique,Europe,Asie,Afrique du Sud

Délai de négociation:Produits à base de plantes

Frais de transport:Par avion, par mer, par express.

Le service:Haute qualité à prix raisonnable, service OEM, n'importe quelle taille spéciale, couleur, dessins sont acceptables

Transport aérien
