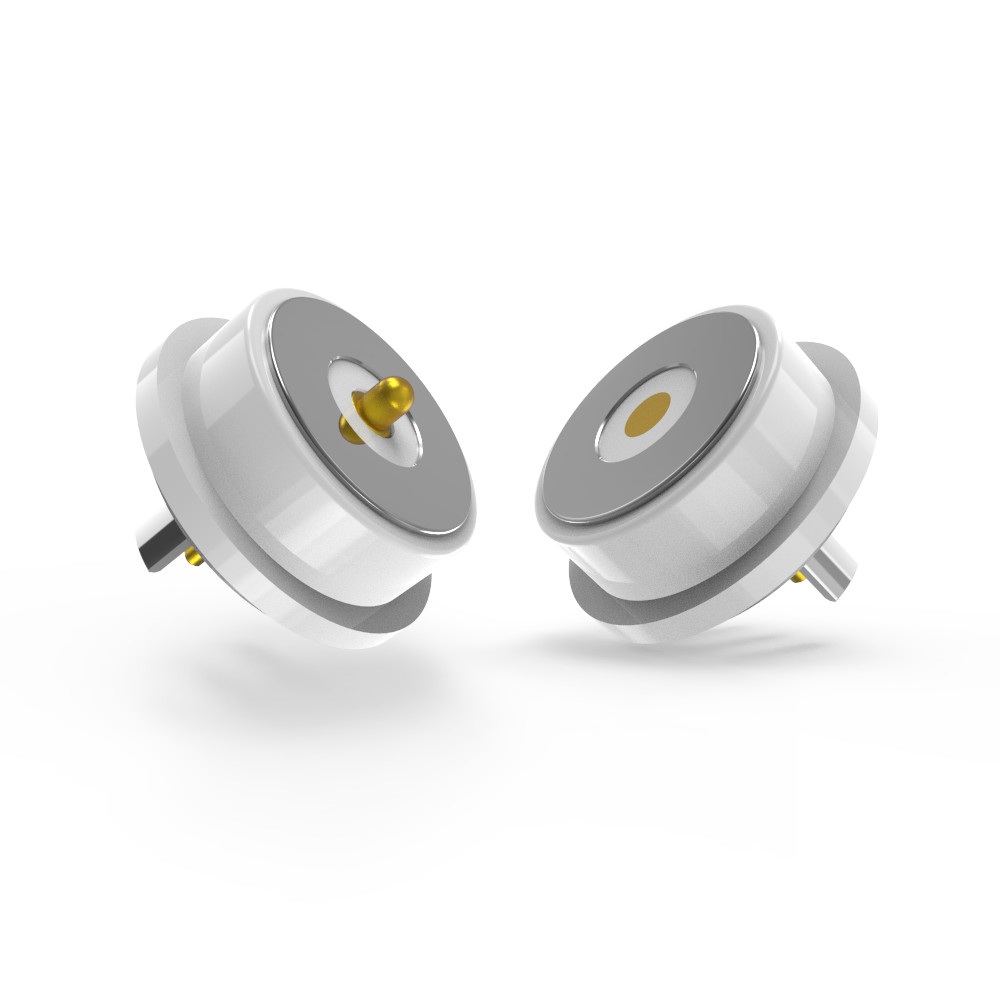

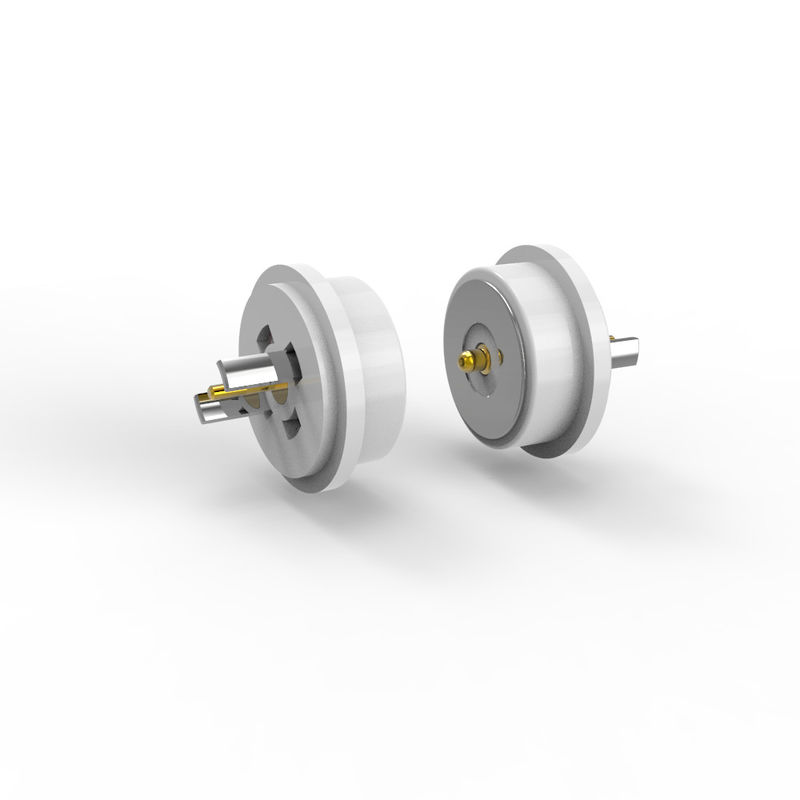

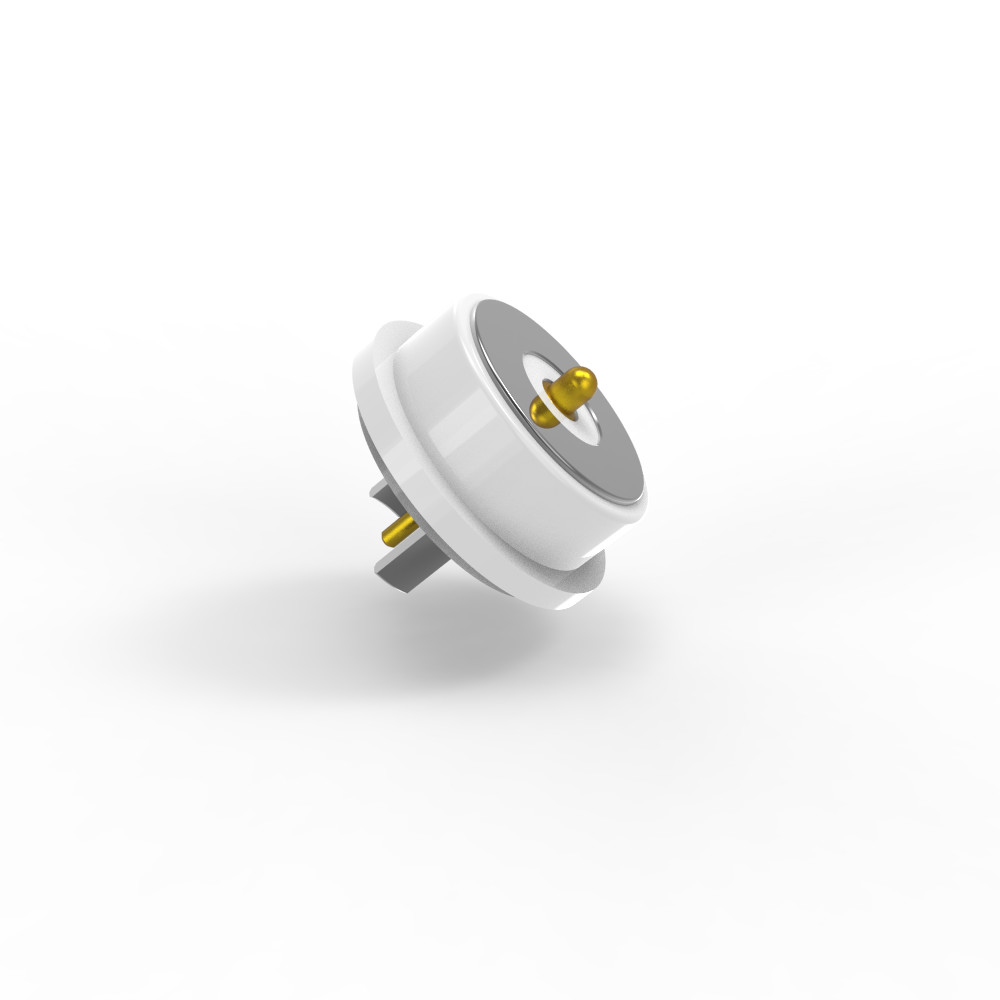

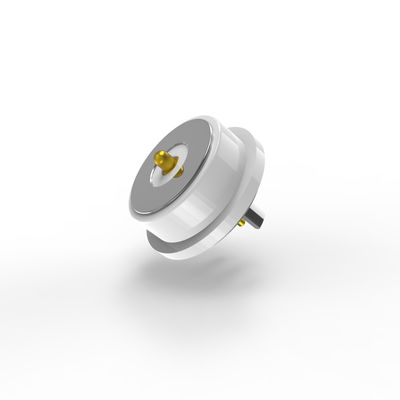

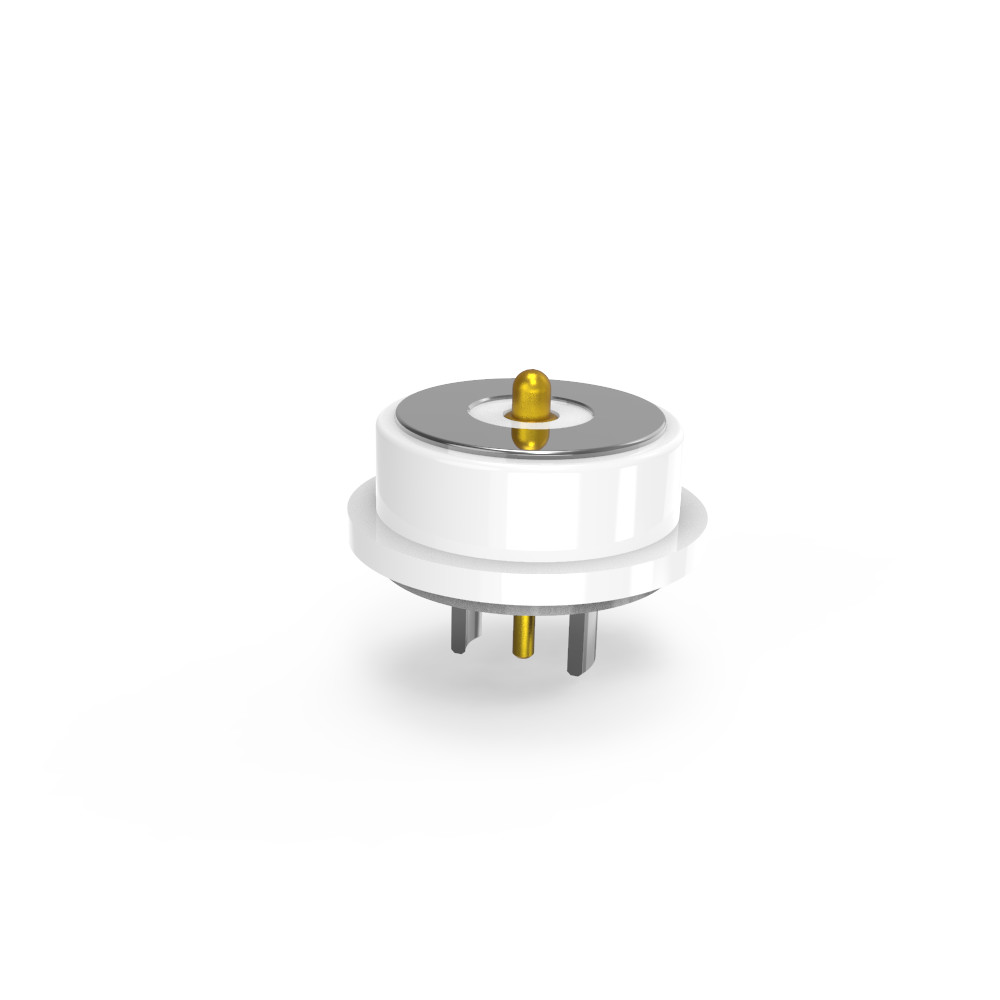

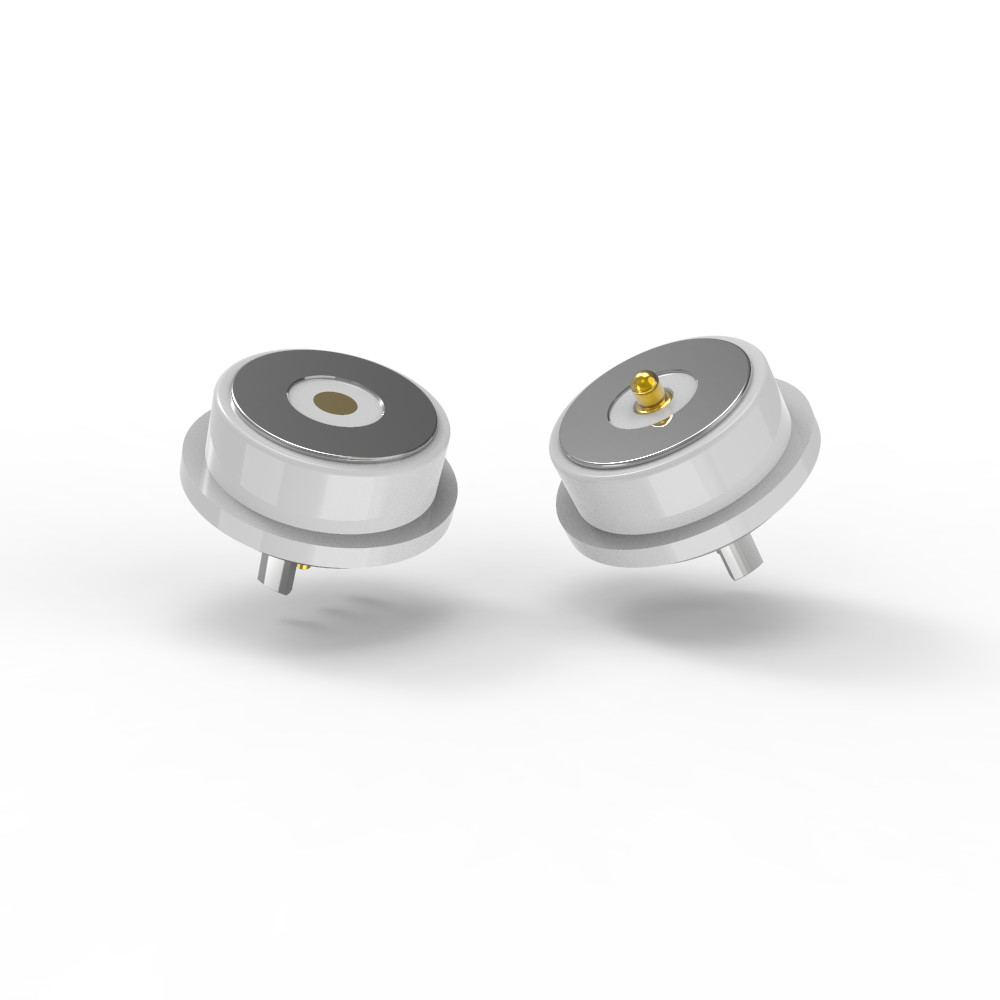

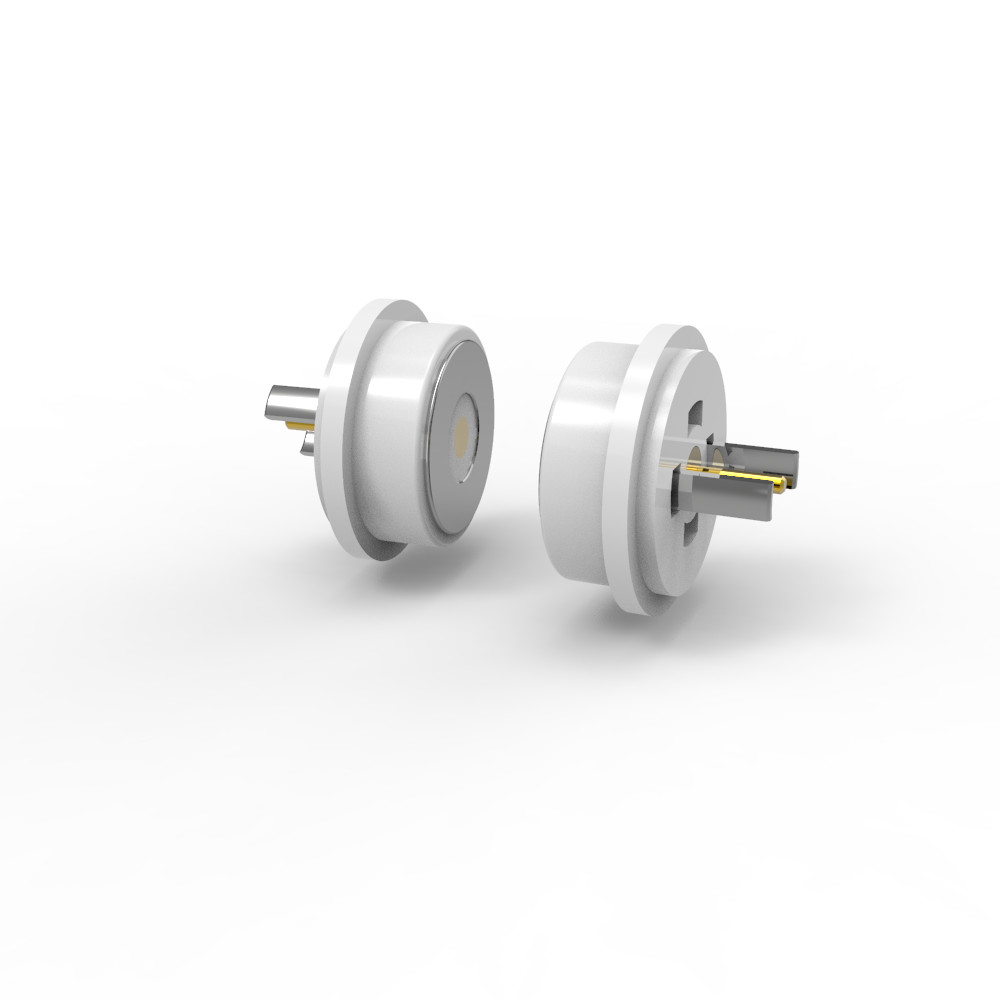

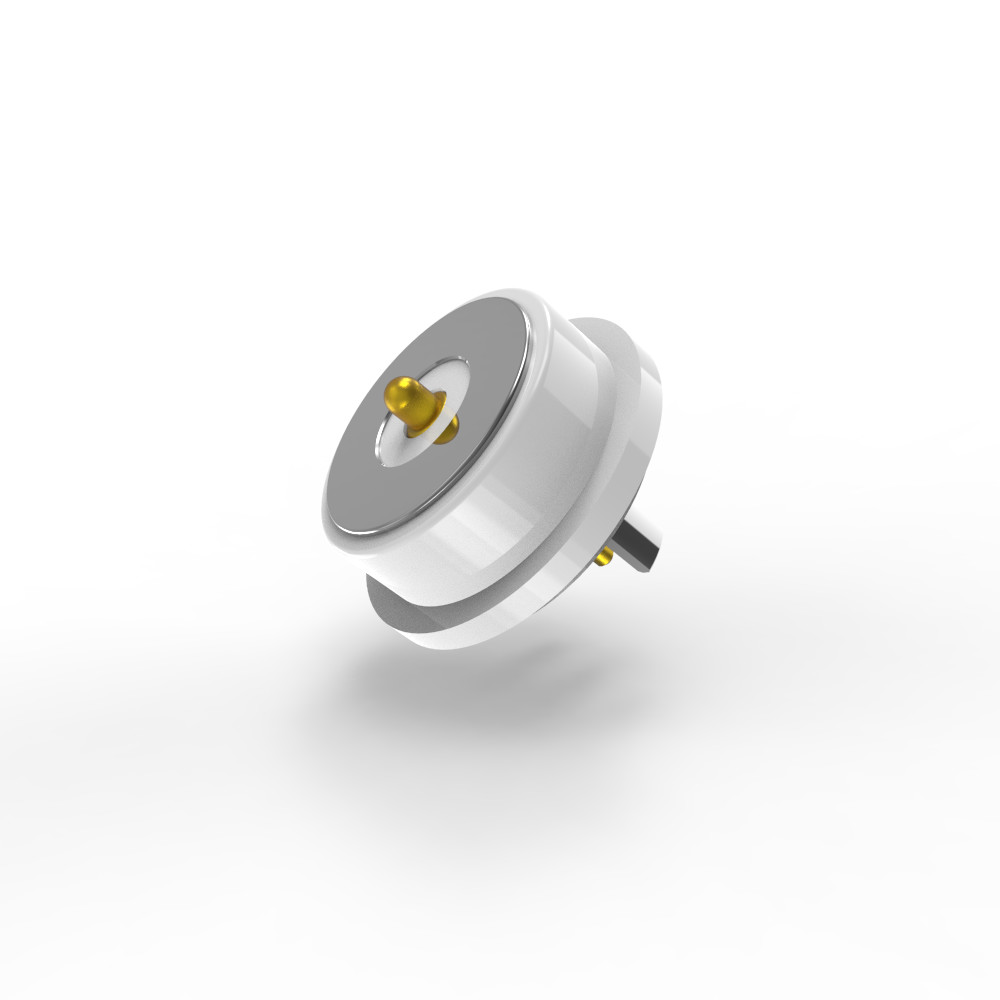

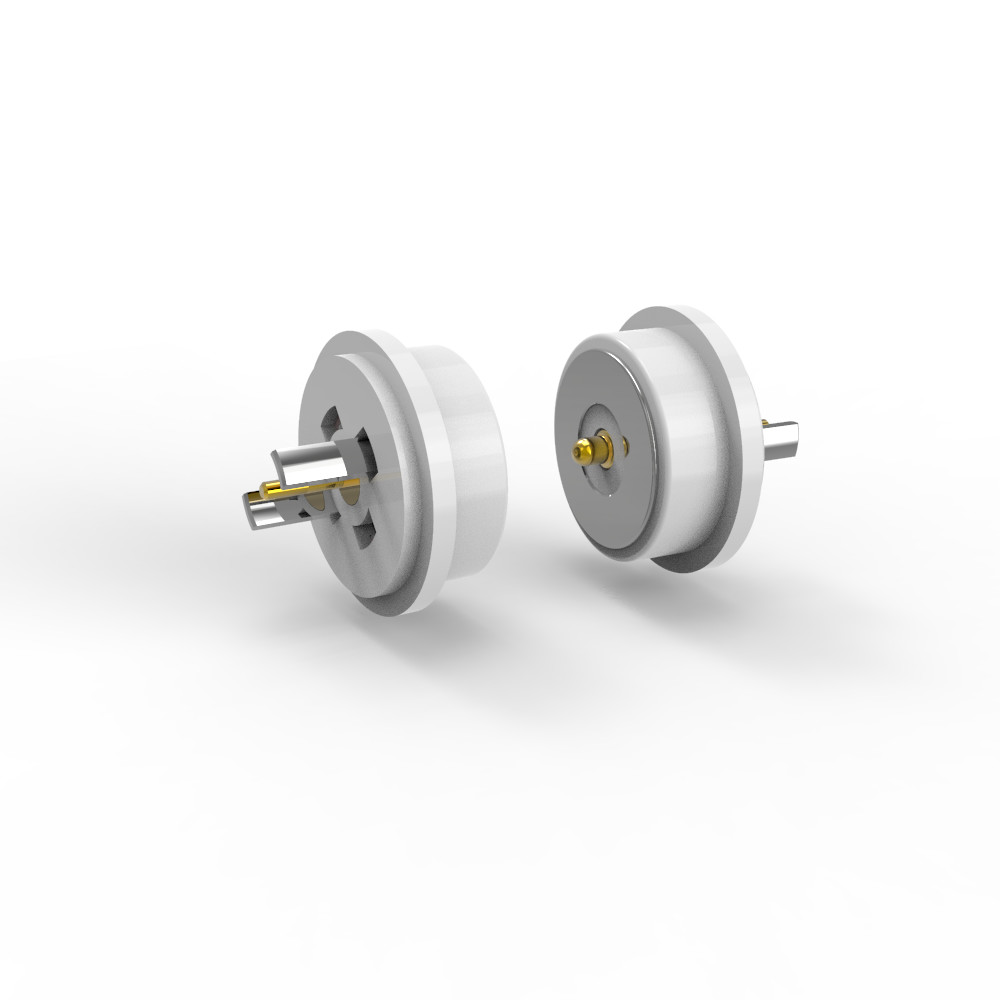

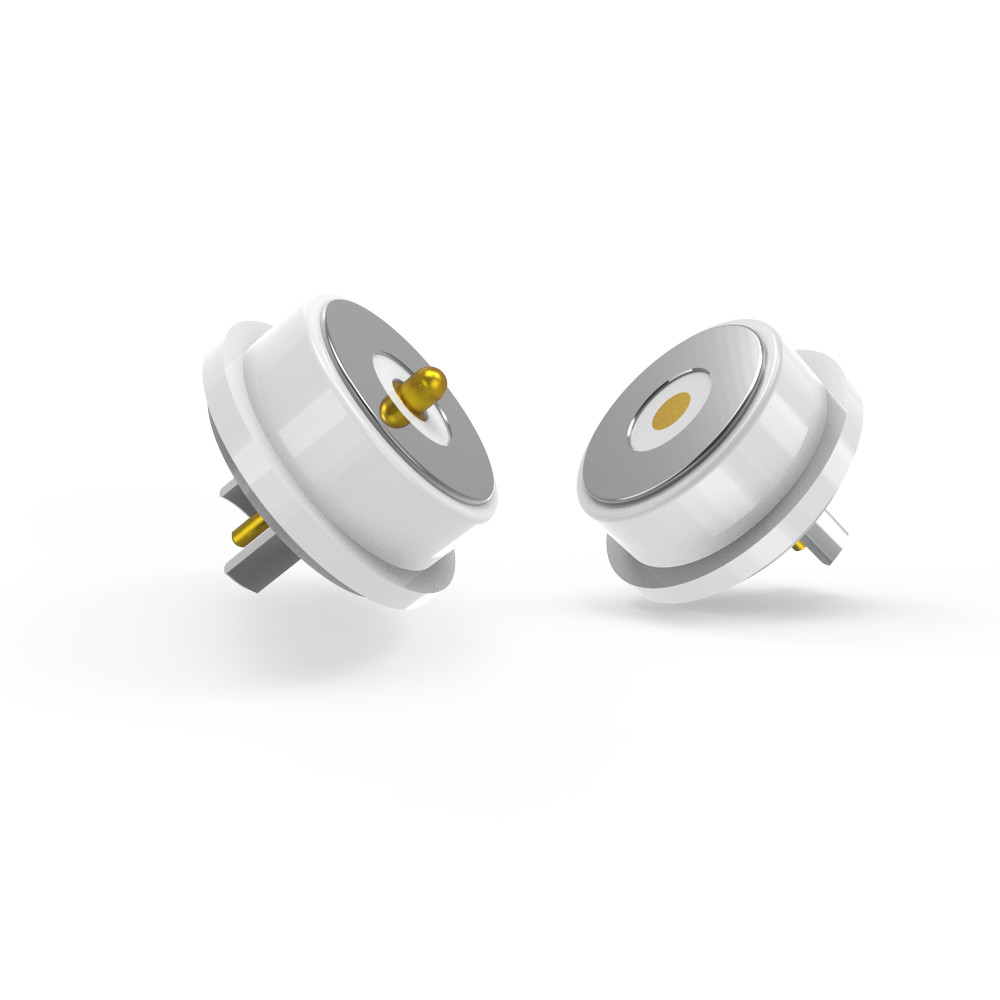

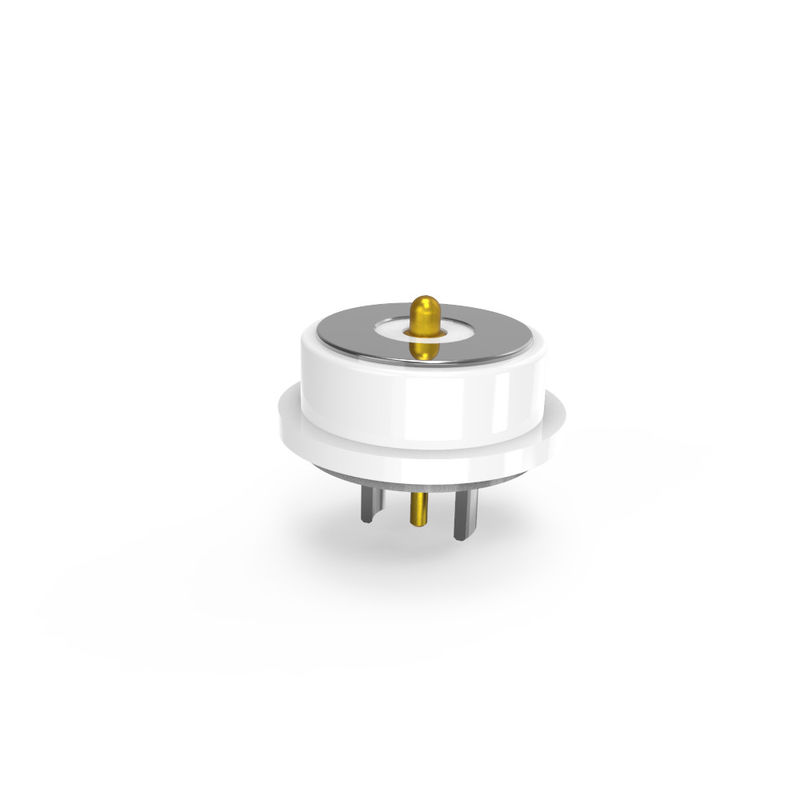

Connecteurs à broche Pogo magnétique blanche 2 broches Connecteur mâle et femelle 8.0 mm

Connecteur à broche Pogo connecteur magnétique rond blanc mâle et femelle de 8,0 mm

1Spécifications du matériau

.Le plongeur et le tonneau:

Matériau de base: laiton sans plomb (C6801)

Plaquage: au minimum 5 μ" (micro-pouces) d'or (Au) sur 60 ‰ 100 μ" de nickel (Ni) pour une résistance à la corrosion et une conductivité.

.Le printemps:

Matériau: acier inoxydable SUS 304

"Précédent de fabrication" est un composant de fabrication qui est utilisé pour la fabrication d'un produit.

.Le logement:

Matériau: LCP blanc (polymère à cristaux liquides) avec 30% de fibres de verre (GF), classé UL94 V-0 (réducteur de flamme).

.Une coquille:

Matériau: laiton sans plomb (C6801) revêtu de nickel (Ni).

.Magnétique:

Matériau: boron de fer néodymium (NdFeB) de qualité N52 (haute résistance magnétique) avec nickel.

2Spécifications mécaniques

.Force de ressort: 60 g ± 10 g à une course de 1,0 mm (force d'actionnement).

.Traction complète: 1,2 mm (distance totale parcourue).

.Durée de vie mécanique: au moins 50 000 cycles (durabilité).

.Mécanisme d'actionnement: vraisemblablement magnétique (via l'aimant NdFeB) avec un système à piston-ressort.

Électrique:

Voltage: 12 V

Le courant:3.0A.

Résistance au contact: 50mΩMax (PIN).

Tests effectués

Testé à 100% en circuit ouvert ou court.

Conforme à la réglementation ROHS/REACH (pas de substances dangereuses).

Test par pulvérisation saline: 48 heures (validation de la résistance à la corrosion).

Description de l'application du produit (sans toutefois s'y limiter):

1. une carte de PCB à soudage en fichier;

2.Former et encapsuler des fils après soudage;

3.Un terminal de transfert de cette carte PCB peut être ajouté;

4- moulage par injection de moules intégrables;

5Les fils peuvent être reliés directement.

Paramètre du connecteur magnétique rond:

Dessin technique du connecteur magnétique mâle rond

Tracé technique du connecteur magnétique féminin rond

Mise en page recommandée du PCB:

Tolérance de mise en page: ± 0,05 mm

Avantages du connecteur magnétique:

1)Expérience de connexion d'adsorption automatique; fonctionnement facile;

2)Utilise une interface magnétique pour faciliter le retrait de l'appareil.

3) cycle de vie élevé. Il prend en charge 50 000-300 000 fois de vie de réattachement;

4)Il est facile de personnaliser la conception imperméable à l'eau, la femelle peut atteindre à la poussière et imperméable à l'eau (IP68);

5)supporter un courant élevé (3A-20A), recharger plus rapidement;

6)Excellente résistance à la corrosion (48H-120H) répond aux environnements difficiles;

8)Forme personnalisée pour répondre à la correspondance de la forme du produit, améliorer le point de vente du produit;

9)Le positionnement des aimants, l'utilisation des aimants et la structure de la protection du double circuit

l'orientation ((Il est orienté vers l'utilisateur et convivial)

10)Excellente évolutivité de l'interface,peut être réalisée ((Power Signal Video Audio Jack Etc);

11)Le temps de développement est court, le moule est peu coûteux pour la personnalisation;

12) Fournir une transmission fiable du signal RF à haute fréquence.0

Application des produits à connecteurs magnétiques:

● Appareils portables(horloges intelligentes, casques AR/VR)

● Équipement médical(diagnostics portables)

● L'IdO dans l'industrie(capteurs modulaires, robotique)

● Produits électroniques grand publicJe ne sais pas.

Pourquoi UPE devrait-il être votre partenaire?

●Prototypage rapide: 3-5 jours pour les échantillons

●Résultats économiques: Prix MOQ compétitifs

●Assurance qualité: Tests automatisés à 100%

●Production de haute technologieavec ingénierie de précision

●Contrôle systématique de la qualitépour des performances constantes

Comment placer la commande de connecteur de câble magnétique
* Identifiez vos besoins ((Type de connecteur, quantité requise, exigences personnalisées, spécifications techniques)

*Négocier les prix et les conditions (des réductions en vrac peuvent s'appliquer).

*Confirmer les détails de la commande (type de connecteur, quantité, personnalisation).

*Faites le paiement (via PayPal, virement bancaire ou autre méthode sécurisée).

*Contrôle de l'expédition et de la qualité
Suivez la cargaison.

* Inspecter le produit à l'arrivée pour assurer sa qualité.

Délai de paiement:T/T, 50% de dépôt, 50% de solde

Méthode de paiementT/T, Paypal, OCBC

Temps d'échantillonnage:échantillon d'inventaire 2-3Jours ouvrables/échantillon sur mesure 5-7Jours ouvrables

Délai de production:10 à 15 jours ouvrables

Fabriqué pour:Amérique,Europe,Asie,Afrique du Sud

Délai de négociation:Produits à base de plantes

Frais de transport:Par avion, par mer, par express.

Le service:Haute qualité à prix raisonnable, service OEM, n'importe quelle taille spéciale, couleur, dessins sont acceptables
