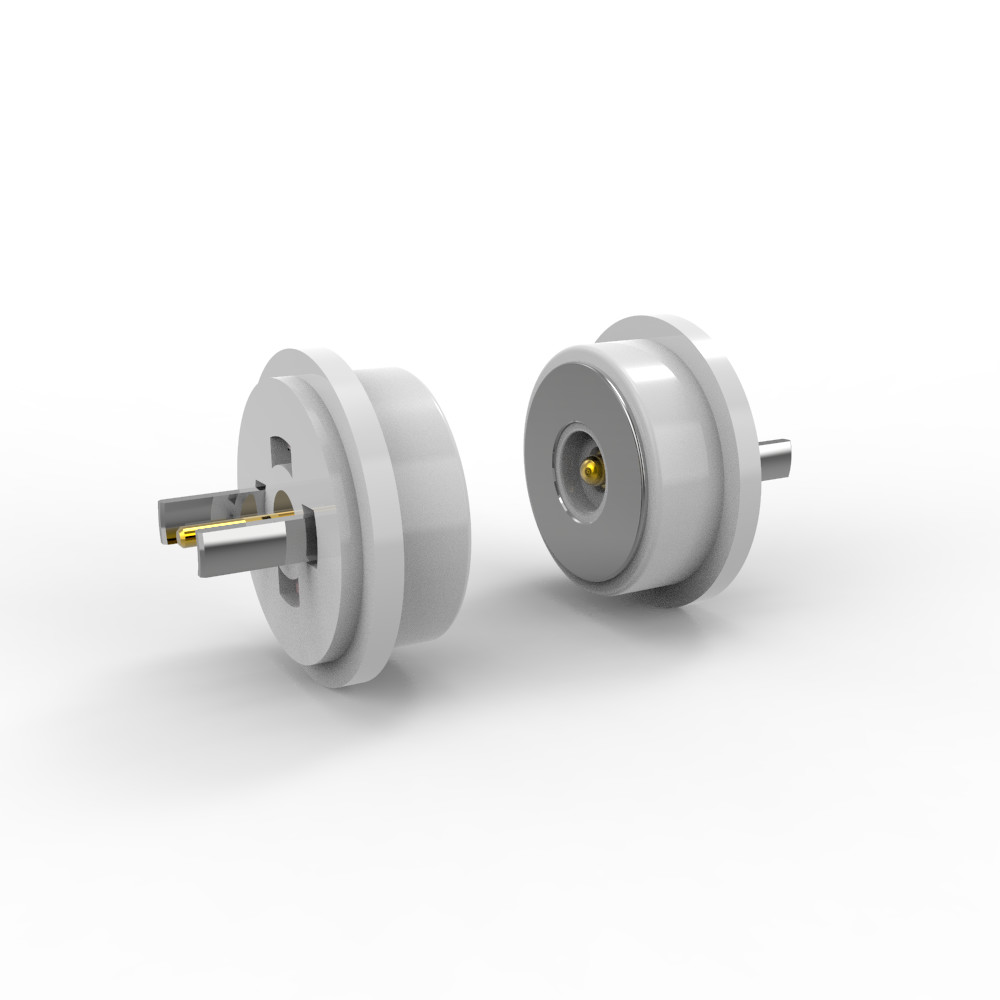

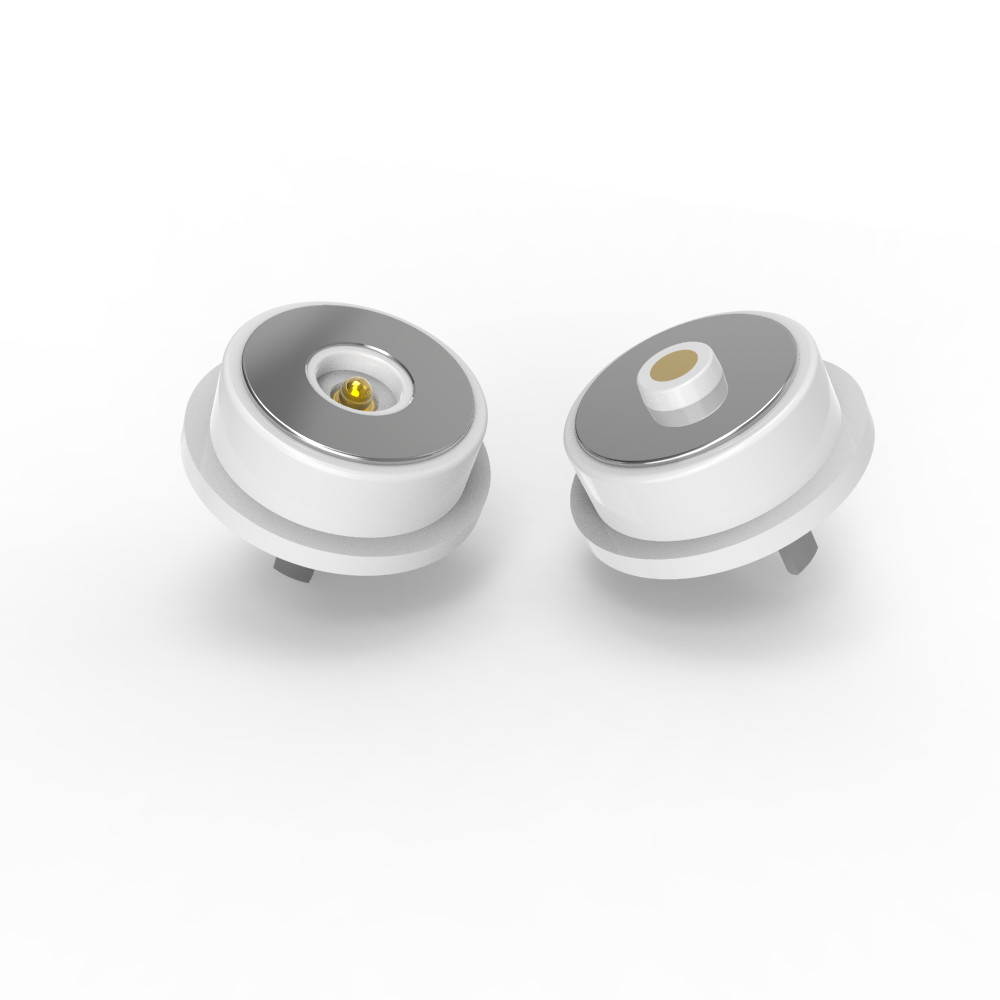

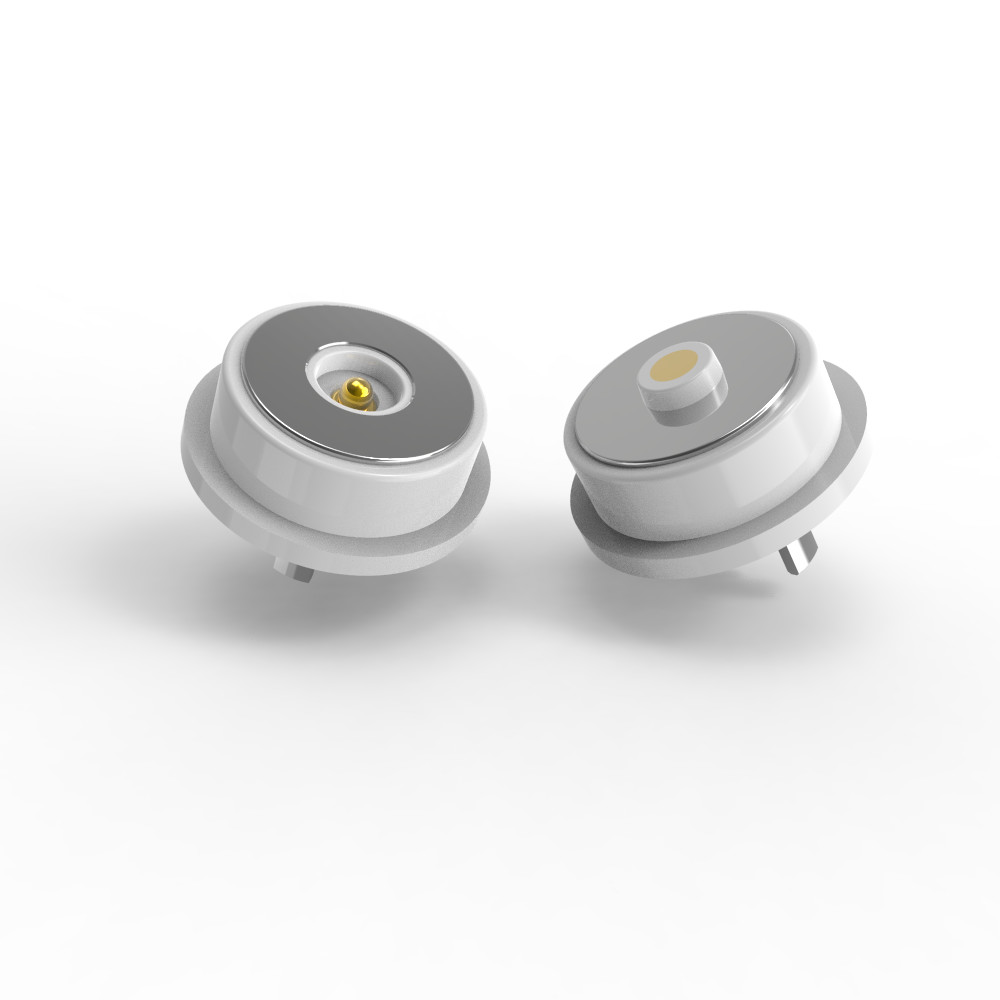

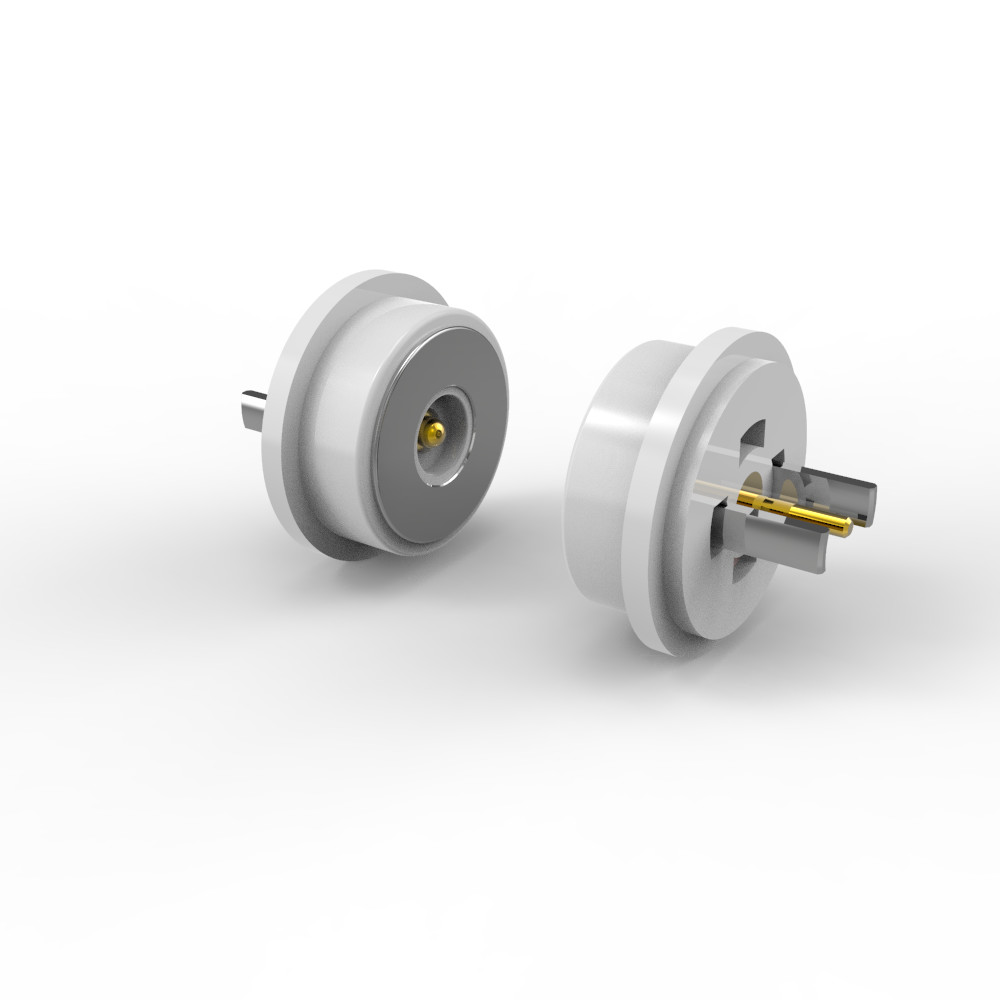

3A connecteurs électriques magnétiques connecteur à broche blanche Pogo 8,0 mm de diamètre pour appareil électronique

Adaptateur de connecteur magnétique rond blanc de diamètre 8,0 mm pour appareil électronique

Matériaux:

Plincheur:C6801 sans plomb, enduit de 5U" Min Au sur 60~100U" Ni;

Baril:C6801 sans plomb, enduit de 5 U Min Au sur 60 à 100 U Ni;

Le ressort:SUS 304 plaqué 1U" Au;

Le cas échéant, le système d'exploitation doit être conforme à l'annexe I du présent règlement.

Concasseur: sans plomb C6801Ni plaqué

L'indicateur d'émission de CO2 doit être étalonné sur le sol.

Pour équipements mécaniques:

Force de ressort: 60 g ± 10 g, à 0,4 mm de course de travail.

Une cigogne:0.6 mm.

Durée de vie mécanique: 50000 cycles min.

Spécifications électriques:
Voltage nominal: 12 V de courant continu.

Courant nominal: 3,0 A.

Résistance au contact: ≤ 50 mΩ (milliohms) par broche.

Tests effectués

Testé à 100% en circuit ouvert ou court.

Conforme à la réglementation ROHS/REACH (pas de substances dangereuses).

Test par pulvérisation saline: 48 heures (validation de la résistance à la corrosion).

Description de l'application du produit (sans toutefois s'y limiter):

1. une carte de PCB à soudage en fichier;

2.Former et encapsuler des fils après soudage;

3.Un terminal de transfert de cette carte PCB peut être ajouté;

4- moulage par injection de moules intégrables;

5Les fils peuvent être reliés directement.

Paramètre du connecteur magnétique rond:

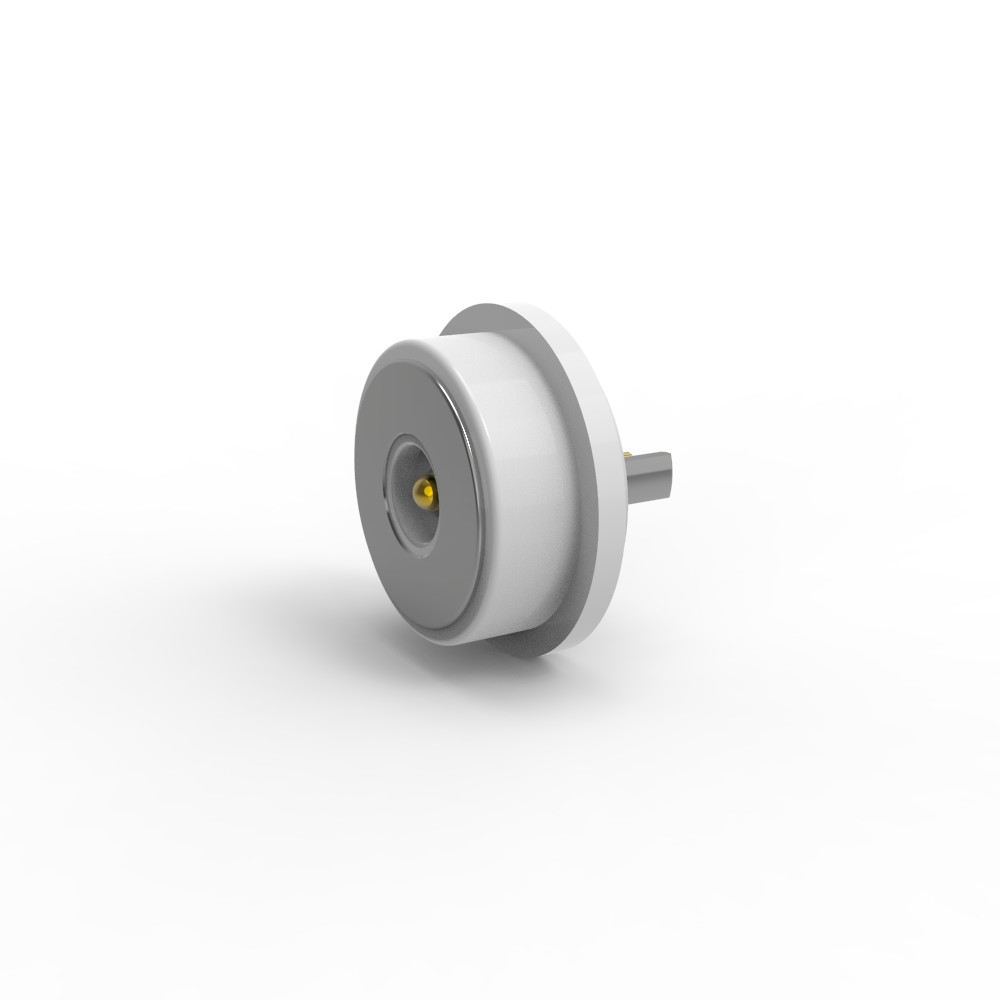

Dessin technique du connecteur magnétique mâle rond

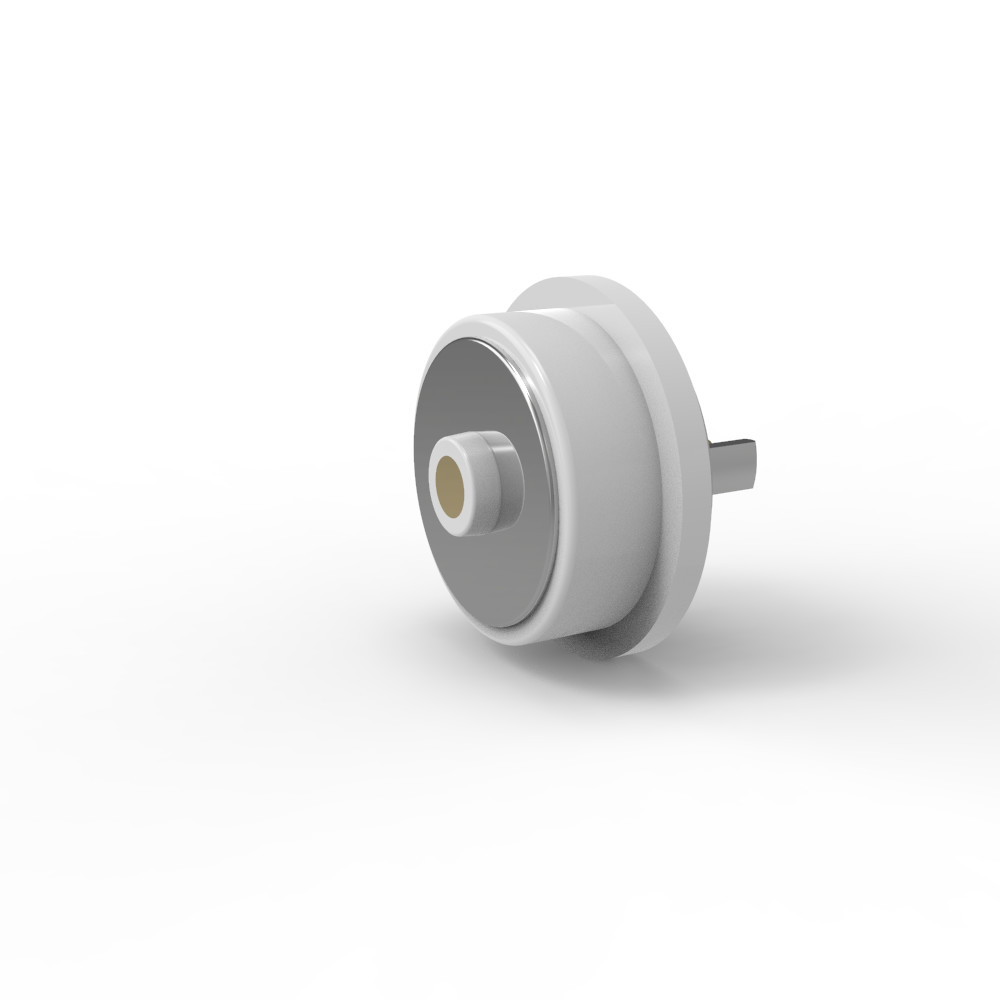

Tracé technique du connecteur magnétique féminin rond

Mise en page recommandée du PCB:

Tolérance de mise en page: ± 0,05 mm

Avantages des connecteurs magnétiques ronds

1Une connexion sans effort

L'adsorption automatique permet une fixation rapide et sans outil, un fonctionnement facile à utiliser.

2Facile à enlever

L'interface magnétique permet une déconnexion sans heurts.

3. Haute durabilité

Prend en charge 50 000 à 300 000 cycles d'accouplement pour une fiabilité à long terme.

4Une protection solide

Conception imperméable à l'eau et à la poussière IP68 personnalisable (extrémité féminine).

5. Soutien à courant élevé

Les poignées 3A20A sont destinées à la charge rapide et aux applications à forte consommation d'énergie.

6Résistance à la corrosion supérieure

Résiste aux environnements difficiles (testé pendant 48 à 120 heures dans un pulvérisateur de sel).

7. Facteur de forme personnalisable

Des formes sur mesure pour correspondre à l'esthétique du produit, renforçant l'attrait du marché.

8Détection d'orientation intelligente

Le positionnement de l'aimant + la conception de la structure assurent une polarité correcte et une protection du circuit.

9. Interface multifonctionnelle

Prend en charge l'alimentation, le signal, la vidéo, l'audio, les données (par exemple, USB 2.0) et plus encore.

10. Développement rentable

Un délai de livraison court et des coûts de moule faibles pour une personnalisation rapide.

11Transmission de signal de haute qualité

Performance fiable du signal RF (par exemple, conforme aux normes USB 2.0)

Application des produits à connecteurs magnétiques:

1Électronique de consommation
Smartphones et tablettes: Certains appareils utilisent des connecteurs magnétiques pour charger/transférer des données.
Portables: connecteurs magnétiques

Les appareils portables: les montres intelligentes et les bracelets de fitness les utilisent pour se recharger.

2. Appareils audio
Écouteurs sans fil: Les boîtiers de charge ont souvent des connecteurs magnétiques pour l'alignement.
Écouteurs: Certains écouteurs haut de gamme utilisent des ports de charge magnétiques.

3. Produits médicaux
Aides auditives: Charge magnétique pour les modèles petits et résistants à l'eau.
Moniteurs portables: connexions sécurisées pour les capteurs médicaux.

4Industrie et automobile
Robotique: connexions d'alimentation/données à décharge rapide pour les systèmes modulaires.
Chargement des véhicules électriques: Certains prototypes utilisent des connecteurs magnétiques pour un accrochage facile.

5. Maison intelligente et IoT
Lumières/éventails modulaires: Liens d'alimentation magnétiques faciles à fixer.
Caméras de sécurité: recharge simplifiée pour les modèles à batterie.

 6Military et aérospatiale
Connecteurs magnétiques robustes pour une déconnexion rapide dans des environnements difficiles.

Pourquoi UPE devrait-il être votre partenaire?

1Prototypage rapide (3 à 5 jours pour les échantillons)
●Rapidité de mise sur le marché: le retour rapide des échantillons accélère les cycles de développement des produits.

●Tests itératifs: permet de perfectionner rapidement la conception avant la production de masse.

●Avantages: idéal pour les industries comme l'automobile, la médecine ou l'électronique grand public où l'innovation est essentielle.

2. Coût-efficacité (prix MOQ compétitifs)
● Basse quantité minimale de commande (MOQ): réduit les coûts initiaux pour les start-ups ou les petits lots.

●Évolutivité: des prix flexibles assurent un prix abordable pour les prototypes et les commandes à grande échelle.

● Proposition de valeur: équilibre entre une production de haute qualité et des solutions économiques.

3Assurance de la qualité (100% de tests automatisés)
●Zéro défaut: l'inspection automatisée (optique, électrique, mécanique par exemple) assure la fiabilité.

●Consistance: élimine les erreurs humaines dans les essais critiques (par exemple, résistance au contact, pulvérisation de sel, durée de vie du cycle).

●Conformité: répond aux normes strictes de l'industrie (ROHS, REACH, catégorie automobile).

4. Production de haute technologie et ingénierie de précision
● Fabrication avancée: usinage CNC, estampage de précision et micro-plaquage (par exemple, Au/Ni pour les connecteurs).

●Expertise en matériaux: maîtrise des matériaux spécialisés (LCP, SUS 304, aimants NdFeB, laiton sans plomb).

●Solutions spécifiques à l'application: adaptées aux composants complexes

Comment placer la commande de connecteur de câble magnétique
* Identifiez vos besoins ((Type de connecteur, quantité requise, exigences personnalisées, spécifications techniques)

*Négocier les prix et les conditions (des réductions en vrac peuvent s'appliquer).

*Confirmer les détails de la commande (type de connecteur, quantité, personnalisation).

*Faites le paiement (via PayPal, virement bancaire ou autre méthode sécurisée).

*Contrôle de l'expédition et de la qualité
Suivez la cargaison.

* Inspecter le produit à l'arrivée pour assurer sa qualité.

Délai de paiement:T/T, 50% de dépôt, 50% de solde

Méthode de paiementT/T, Paypal, OCBC

Temps d'échantillonnage:échantillon d'inventaire 2-3Jours ouvrables/échantillon sur mesure 5-7Jours ouvrables

Délai de production:10 à 15 jours ouvrables

Fabriqué pour:Amérique,Europe,Asie,Afrique du Sud

Délai de négociation:Produits à base de plantes

Frais de transport:Par avion, par mer, par express.

Le service:Haute qualité à prix raisonnable, service OEM, n'importe quelle taille spéciale, couleur, dessins sont acceptables
