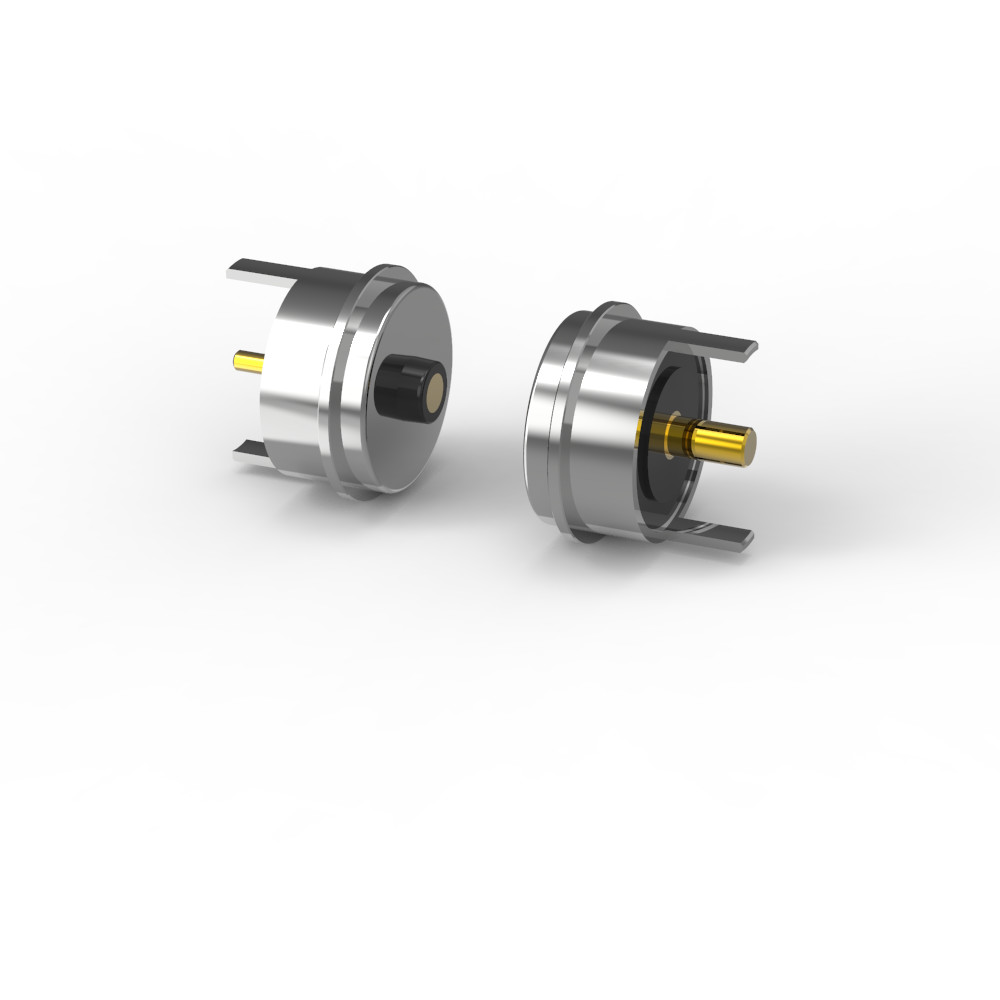

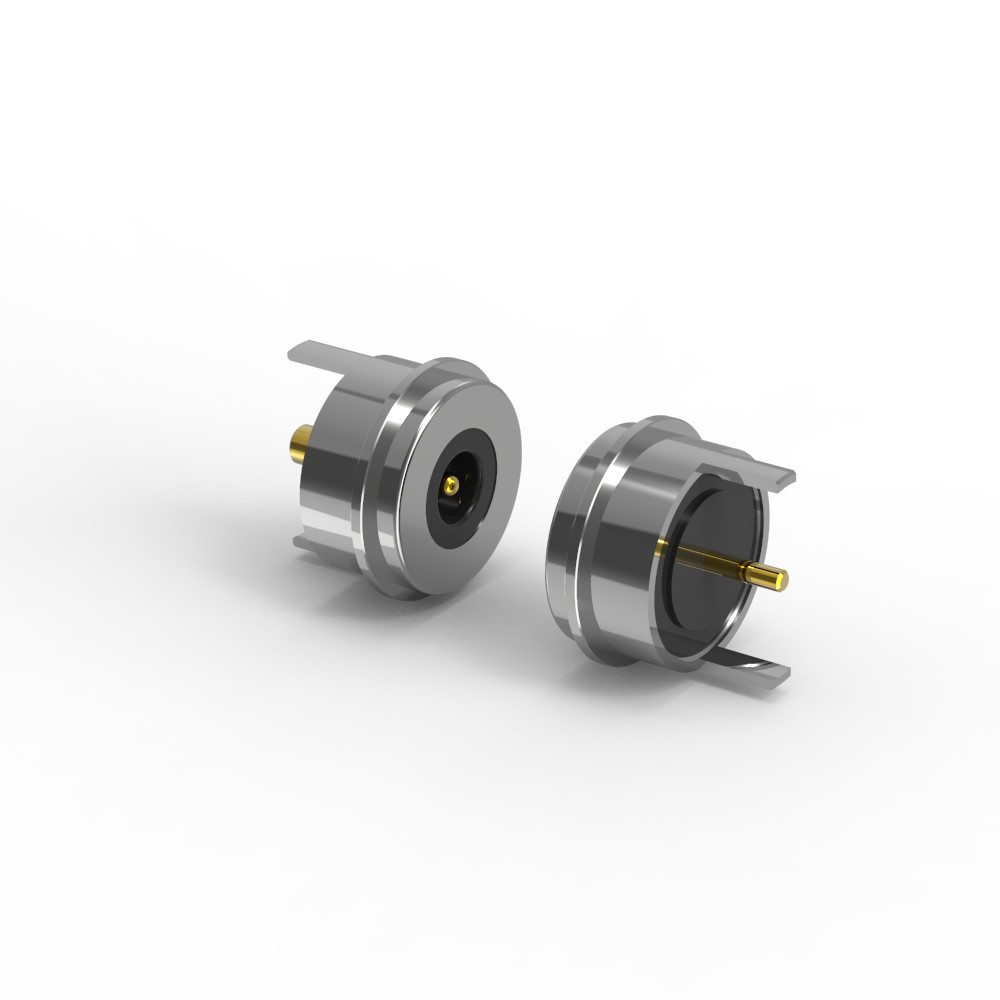

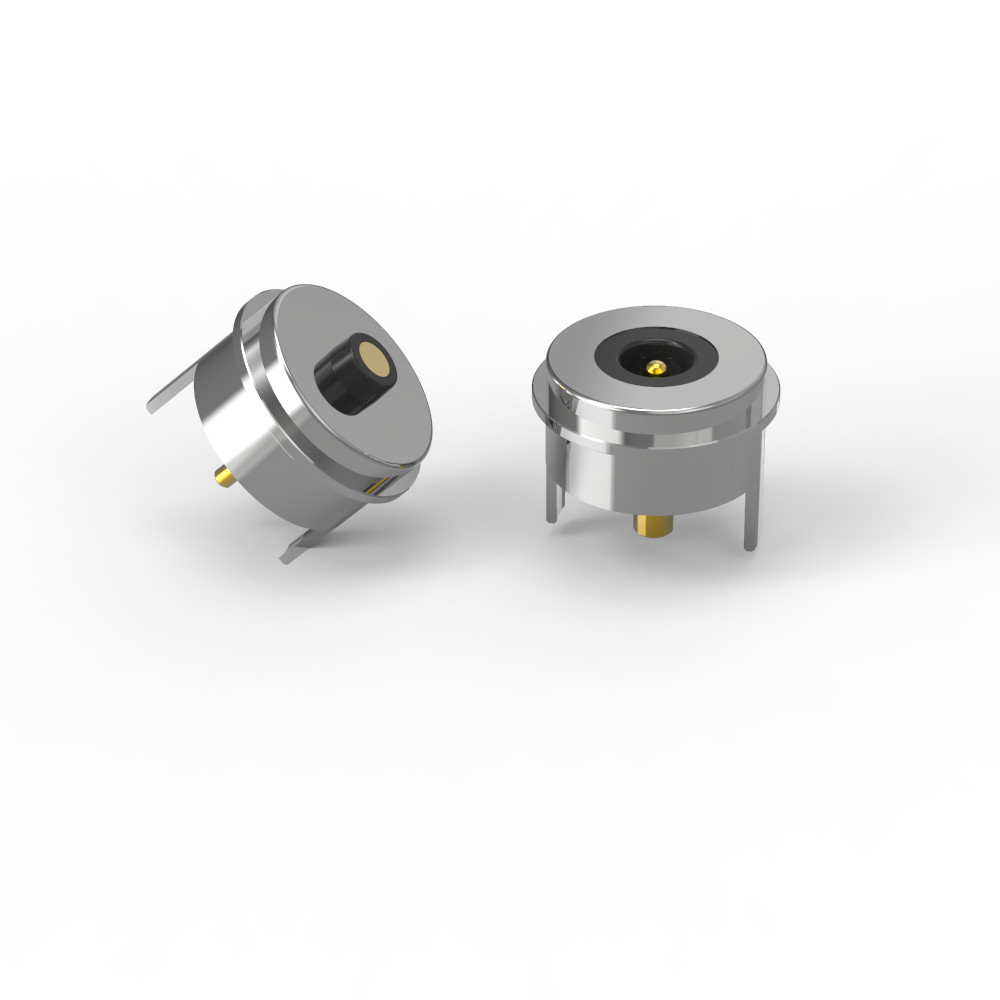

Connecteur magnétique rond noir 12V 5A Connecteur magnétique à courant élevé pour humidificateur

Informations de base
Lieu d'origine: Chine
Nom de marque: UPE
Certification: ISO9002
Numéro de modèle: Le système d'exploitation doit être conforme à l'annexe V.
Documents: VIC3200A.pdf
Quantité de commande min: 5000
Prix: $1-$5
Détails d'emballage: Sacs de PE
Délai de livraison: 12-15 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5KPCS/jour
Détail Infomation
Nom: Connecteur magnétique rond Magnétique: NdFeB N52
Le code PIN POGO: C6801 sans plomb Coquille: C6801 sans plomb
le printemps: SUS 304 revêtement 1U" Au Logements: HTN noir
Couleur: Noir Actuel: 5A
tension: 12 V Force de ressort: 80 g ± 20
Travail de course: 1.0 mm La cigogne: 1.2 mm
Résistance au contact: 50 mΩ Max (PIN)
Mettre en évidence:

Connecteur magnétique rond noir

,

Connecteur magnétique rond 12 V

,

Connecteur magnétique à courant élevé 5A


Description de produit

Connecteur de charge magnétique rond masculin et féminin à courant élevé de 5 A pour humidificateur



Matériaux:

Plincheur:C6801 sans plomb, enduit de 5U" Min Au sur 60~100U" Ni;

Baril:C6801 sans plomb, enduit de 5 U Min Au sur 60 à 100 U Ni;

Le ressort:SUS 304 plaqué 1U" Au;

Le cas échéant, le système d'exploitation doit être conforme à l'annexe I du présent règlement.

Concasseur: sans plomb C6801Ni plaqué

L'indicateur d'émission de CO2 doit être étalonné sur le sol.



Pour équipements mécaniques:

Force de ressort: 80 g ± 20 g, à une course de 1,0 mm.

Une cigogne:1.2 mm.

Durée de vie mécanique: 50000 cycles min.



Spécifications électriques:
Voltage nominal: 12 V de courant continu.

Le courant nominal est de 5,0 A.

Résistance au contact: ≤ 50 mΩ (milliohms) par broche.



Tests effectués

Testé à 100% en circuit ouvert ou court.

Conforme à la réglementation ROHS/REACH (pas de substances dangereuses).

Test par pulvérisation saline: 48 heures (validation de la résistance à la corrosion).



Description de l'application du produit (sans toutefois s'y limiter):

1. une carte de PCB à soudage en fichier;

2.Former et encapsuler des fils après soudage;

3.Un terminal de transfert de cette carte PCB peut être ajouté;

4- moulage par injection de moules intégrables;

5Les fils peuvent être reliés directement.



Paramètre du connecteur magnétique rond:

Nom

Connecteur magnétique rond

Diamètre

8.0 mm

Le type

Homme/femme

Le pin

2 broches ou personnalisé

Couleur

Pour les pièces détachées

Pignon de Pogo

C6801 sans plomb

Le printemps

SUS304

Coquille

C6801 sans plomb

Magnétique

NdFeB N52 enduit de Ni

Logements

HTN noir

Force de ressort

80 g ± 20 g

Temps de fonctionnement

1.0 mm

La cigogne

1.2 mm

Voltage

12 V

Actuel

5.0A

Résistance au contact

50 mΩ Max (PIN).

Température de fonctionnement

25°C à +80°C

Essai par pulvérisation saline

48 heures

Certification

Produit conforme à la norme ROHS ou REACH

Le test

Test à 100% ouvert et à court terme



Dessin technique du connecteur magnétique mâle rond

Connecteur magnétique rond noir 12V 5A Connecteur magnétique à courant élevé pour humidificateur 0

Tracé technique du connecteur magnétique féminin rond

Connecteur magnétique rond noir 12V 5A Connecteur magnétique à courant élevé pour humidificateur 1



Mise en page recommandée du PCB:

Connecteur magnétique rond noir 12V 5A Connecteur magnétique à courant élevé pour humidificateur 2Tolérance de mise en page: ± 0,05 mm



Avantages des connecteurs magnétiques ronds



1Une connexion sans effort

L'adsorption automatique permet une fixation rapide et sans outil, un fonctionnement facile à utiliser.



2Facile à enlever

L'interface magnétique permet une déconnexion sans heurts.



3. Haute durabilité

Prend en charge 50 000 à 300 000 cycles d'accouplement pour une fiabilité à long terme.



4Une protection solide

Conception imperméable à l'eau et à la poussière IP68 personnalisable (extrémité féminine).



5. Soutien à courant élevé

Les poignées 3A20A sont destinées à la charge rapide et aux applications à forte consommation d'énergie.



6Résistance à la corrosion supérieure

Résiste aux environnements difficiles (testé pendant 48 à 120 heures dans un pulvérisateur de sel).



7. Facteur de forme personnalisable

Des formes sur mesure pour correspondre à l'esthétique du produit, renforçant l'attrait du marché.



8Détection d'orientation intelligente

Le positionnement de l'aimant + la conception de la structure assurent une polarité correcte et une protection du circuit.



9. Interface multifonctionnelle

Prend en charge l'alimentation, le signal, la vidéo, l'audio, les données (par exemple, USB 2.0) et plus encore.



10. Développement rentable

Un délai de livraison court et des coûts de moule faibles pour une personnalisation rapide.



11Transmission de signal de haute qualité

Performance fiable du signal RF (par exemple, conforme aux normes USB 2.0)

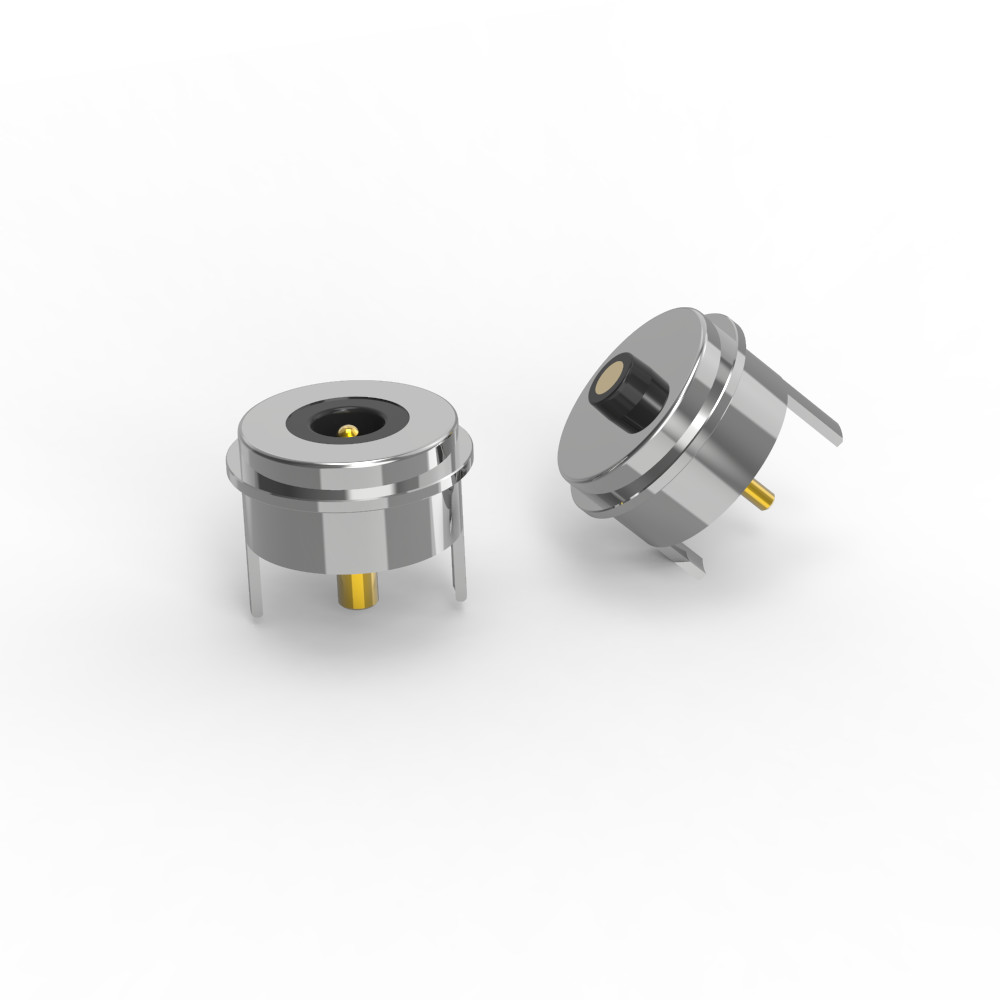

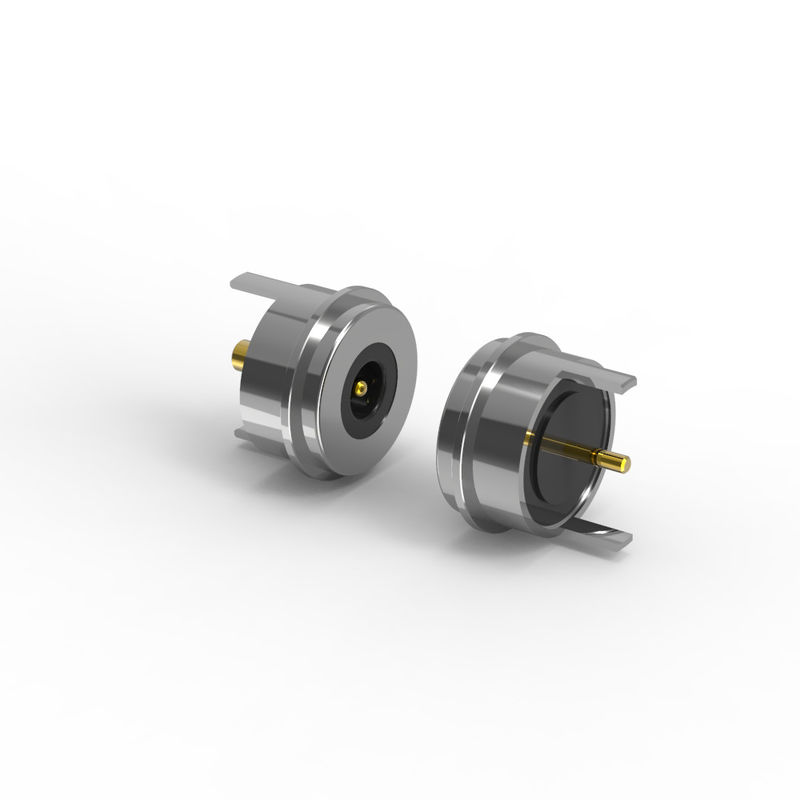

Application des connecteurs magnétiques ronds:

Connecteur magnétique rond noir 12V 5A Connecteur magnétique à courant élevé pour humidificateur 3Connecteur magnétique rond noir 12V 5A Connecteur magnétique à courant élevé pour humidificateur 4



Pourquoi UPE devrait-il être votre partenaire?



1Prototypage rapide (3 à 5 jours pour les échantillons)
●Rapidité de mise sur le marché: le retour rapide des échantillons accélère les cycles de développement des produits.

●Tests itératifs: permet de perfectionner rapidement la conception avant la production de masse.

●Avantages: idéal pour les industries comme l'automobile, la médecine ou l'électronique grand public où l'innovation est essentielle.



2. Coût-efficacité (prix MOQ compétitifs)
● Basse quantité minimale de commande (MOQ): réduit les coûts initiaux pour les start-ups ou les petits lots.

●Évolutivité: des prix flexibles assurent un prix abordable pour les prototypes et les commandes à grande échelle.

● Proposition de valeur: équilibre entre une production de haute qualité et des solutions économiques.



3Assurance de la qualité (100% de tests automatisés)
●Zéro défaut: l'inspection automatisée (optique, électrique, mécanique par exemple) assure la fiabilité.

●Consistance: élimine les erreurs humaines dans les essais critiques (par exemple, résistance au contact, pulvérisation de sel, durée de vie du cycle).

●Conformité: répond aux normes strictes de l'industrie (ROHS, REACH, catégorie automobile).



4. Production de haute technologie et ingénierie de précision
● Fabrication avancée: usinage CNC, estampage de précision et micro-plaquage (par exemple, Au/Ni pour les connecteurs).

●Expertise en matériaux: maîtrise des matériaux spécialisés (LCP, SUS 304, aimants NdFeB, laiton sans plomb).

●Solutions spécifiques à l'application: adaptées aux composants complexes



Nous pouvons fournir un service de conception

Connecteur magnétique rond noir 12V 5A Connecteur magnétique à courant élevé pour humidificateur 5



Délai de paiement:T/T, 50% de dépôt, 50% de solde

Méthode de paiementT/T, Paypal, OCBC

Temps d'échantillonnage:échantillon d'inventaire 2-3Jours ouvrables/échantillon sur mesure 5-7Jours ouvrables

Délai de production:10 à 15 jours ouvrables

Fabriqué pour:Amérique,Europe,Asie,Afrique du Sud

Délai de négociation:Produits à base de plantes

Frais de transport:Par avion, par mer, par express.

Le service:Haute qualité à prix raisonnable, service OEM, n'importe quelle taille spéciale, couleur, dessins sont acceptables
