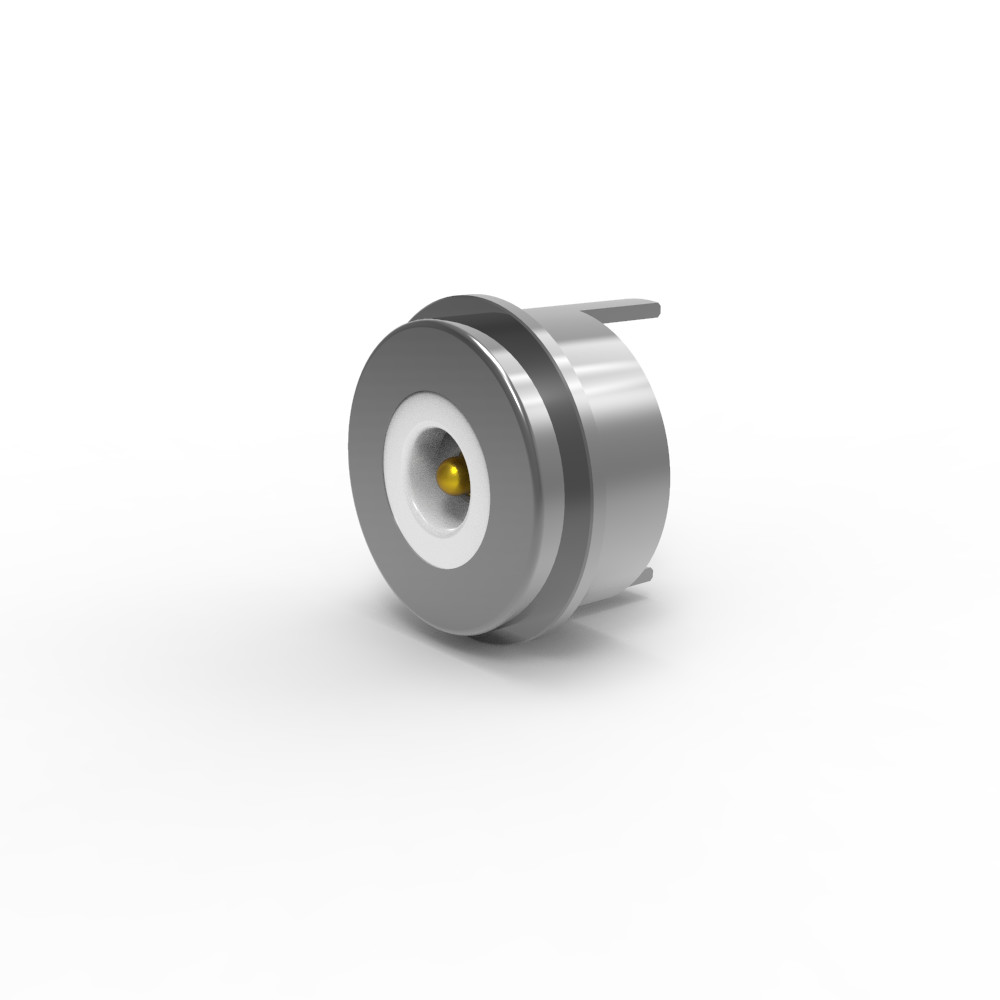

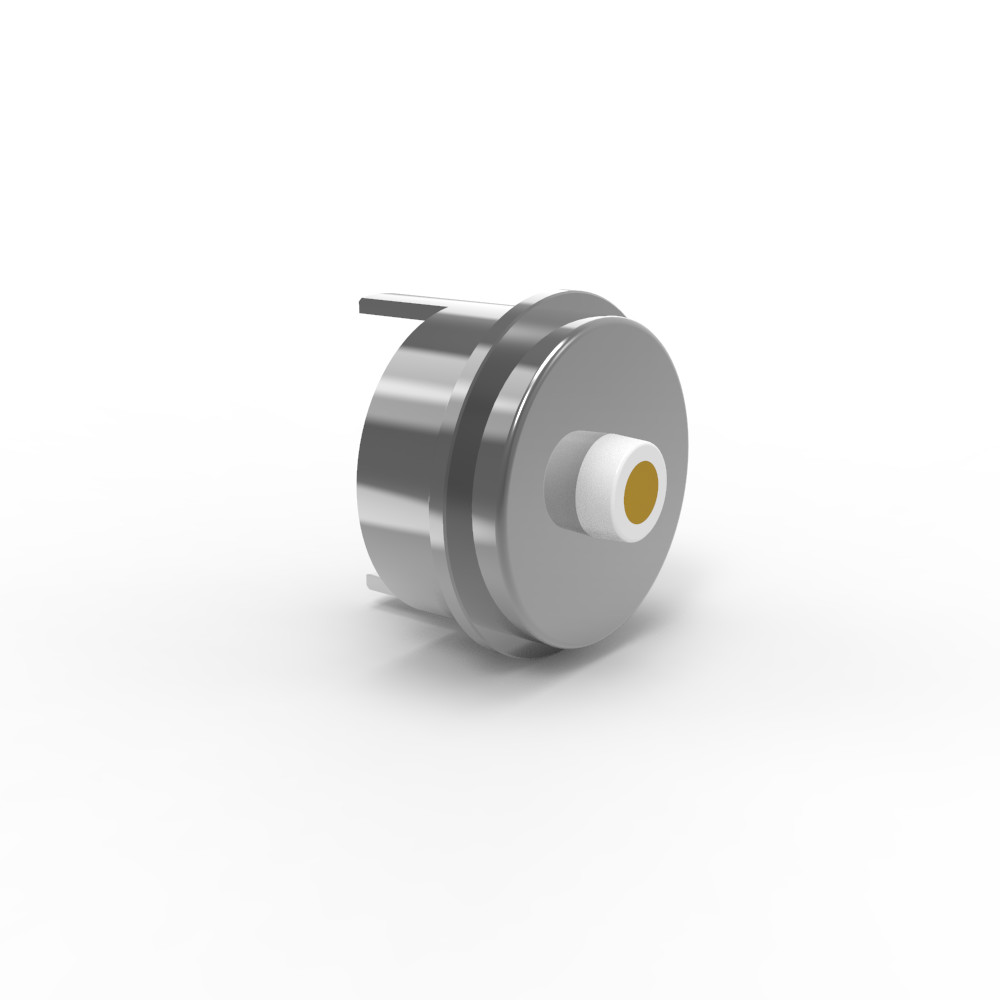

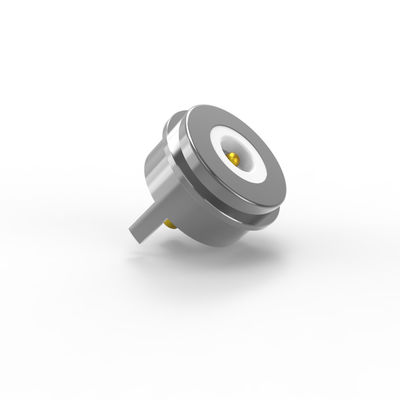

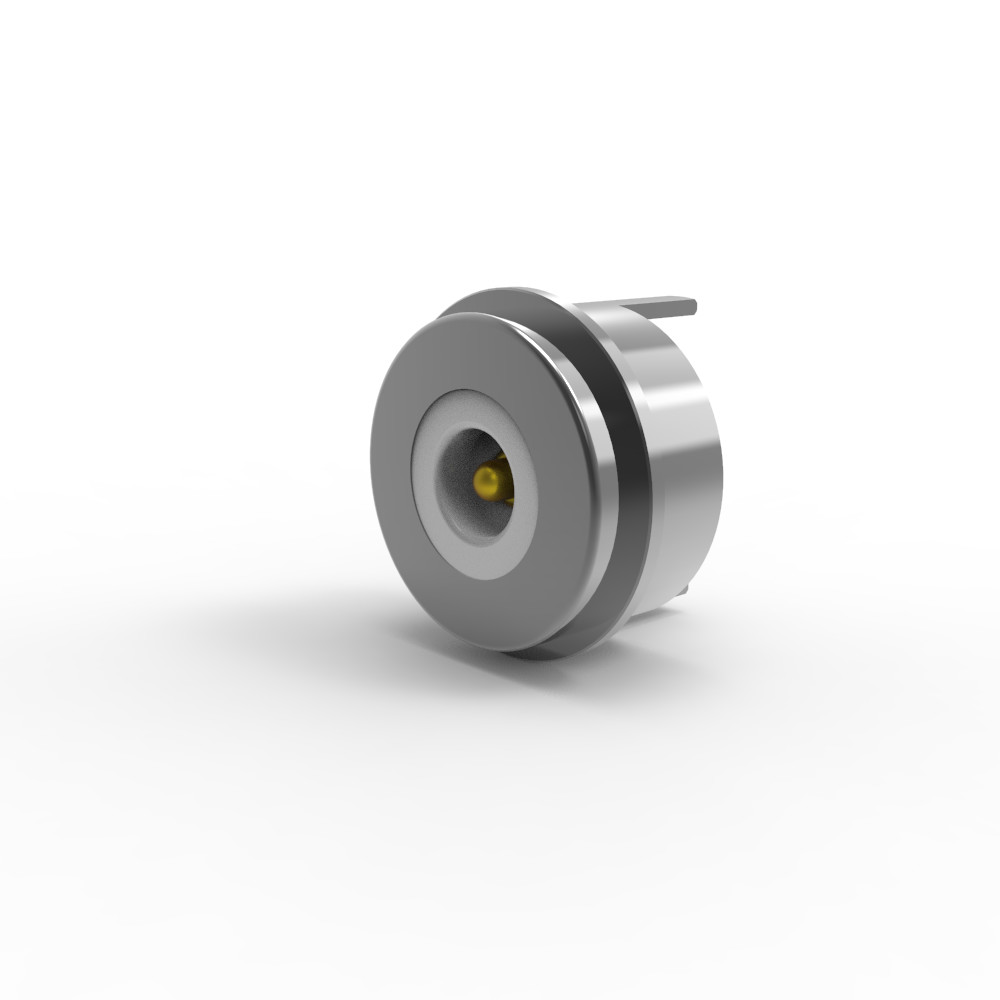

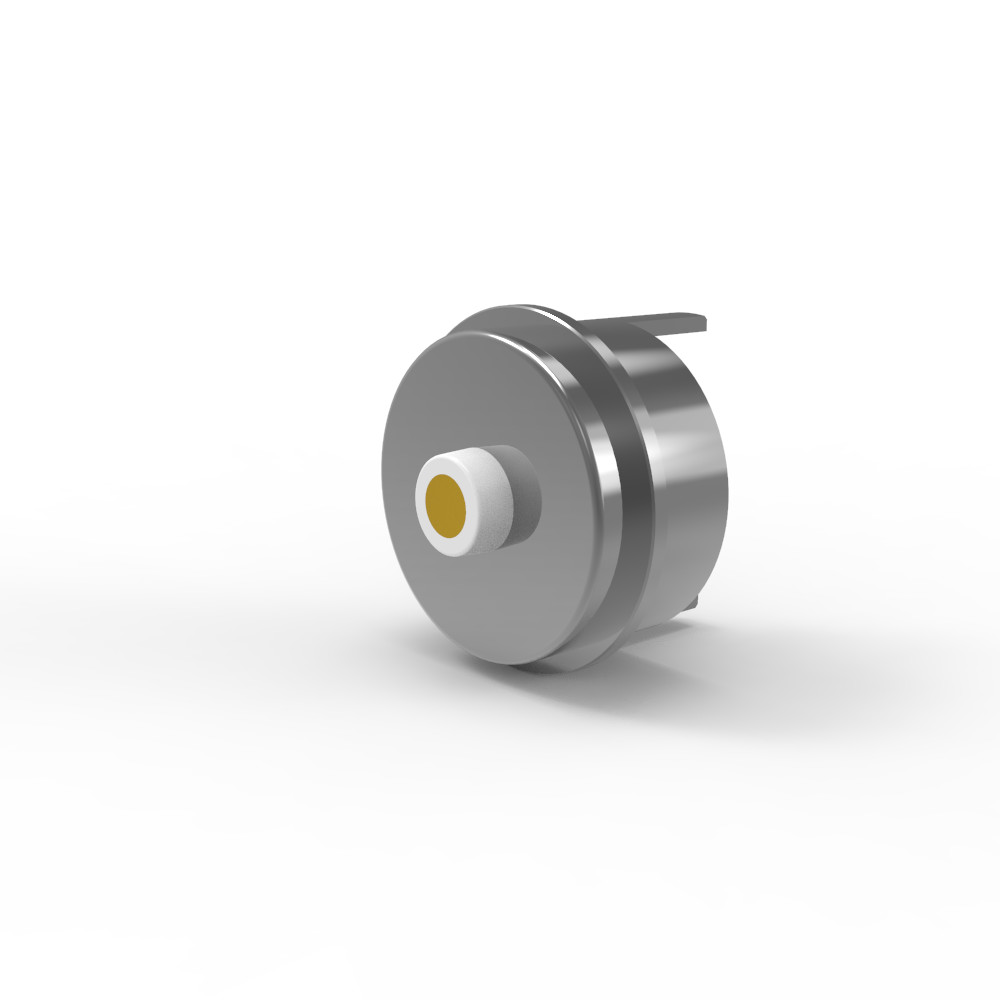

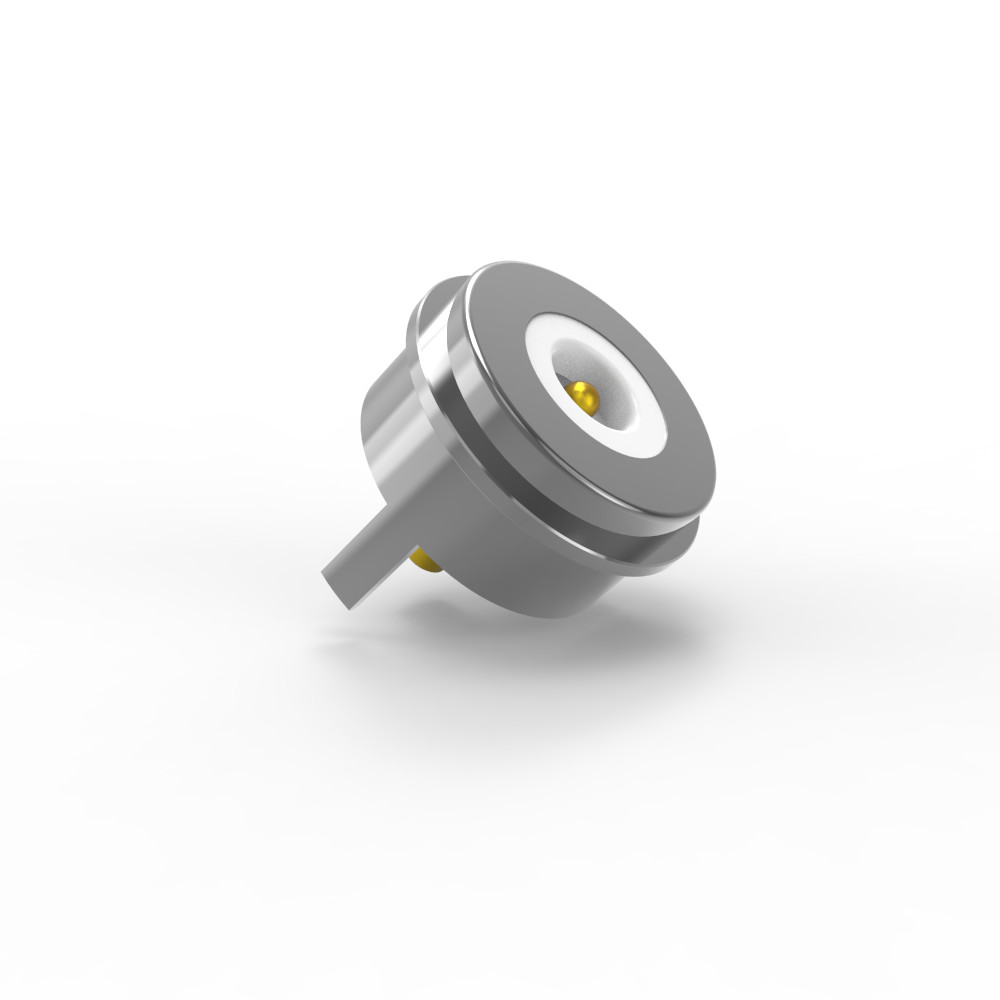

5A connecteur à broche magnétique Pogo 8.0mm connecteurs à ressort ronds

8.0mm contact de ressort connecteur à broche magnétique rond avec courant 5A

1Spécifications du matériau

- Le plongeur et le tonneau:

Matériau de base: laiton sans plomb (C6801).

"Précédent de fabrication": un produit de fabrication ou de fabrication qui est soumis à un contrôle technique ou à un contrôle technique.

Objectif: Le sous-plaquage Ni empêche la diffusion des métaux de base, tandis que la fine couche Au assure une faible résistance au contact et à la corrosion.

- Au printemps:

Matériau: acier inoxydable SUS 304 (pour résistance à la corrosion et élasticité).

Plaquage: 1 μin d'or (Au) pour améliorer la conductivité aux points de contact.

- Le logement:

Matériau: LCP blanc (polymère à cristaux liquides) avec 30% de fibres de verre (GF).

Rating d'inflammabilité: UL94 V-0 (auto-extinguible, adapté aux environnements à haute température).

- Vous avez raison.

Matériau: laiton sans plomb (C6801).

Plaquage: nickel (Ni) pour résistance à la corrosion et soudabilité.

- Magnétique:

Matériau: NdFeB (néodymium fer boron) de qualité N52 (haute résistance magnétique).

Plaquage: nickel (Ni) pour empêcher l'oxydation.

2Spécifications mécaniques
Force de ressort: 80 g ± 20 g à une course de 1,0 mm.

Assure une pression de contact constante pendant le fonctionnement.

Traction complète: 1,2 mm (distance totale de déplacement du piston).

Durée de vie mécanique: 50 000 cycles au minimum (exigence de durabilité pour des actions répétées).

3. Spécifications électriques
Tension nominale: 12 V CC (typique pour les systèmes automobiles ou basse tension).

Courant nominal: 5,0 A par broche (capacité de charge de courant modérée).

Résistance de contact: ≤ 50 mΩ par broche (critique pour les applications à faible puissance afin de minimiser la chute de tension et la production de chaleur).

Tests effectués

Testé à 100% en circuit ouvert ou court.

Conforme à la réglementation ROHS/REACH (pas de substances dangereuses).

Test par pulvérisation saline: 48 heures (validation de la résistance à la corrosion).

Description de l'application du produit (sans toutefois s'y limiter):

1. une carte de PCB à soudage en fichier;

2.Former et encapsuler des fils après soudage;

3.Un terminal de transfert de cette carte PCB peut être ajouté;

4- moulage par injection de moules intégrables;

5Les fils peuvent être reliés directement.

Paramètre du connecteur magnétique rond:

Taille du connecteur magnétique mâle rond

Taille du connecteur magnétique féminin rond

Mise en page recommandée du PCB:

Tolérance de mise en page: ± 0,05 mm

Avantages des connecteurs magnétiques ronds

1Une connexion sans effort

L'adsorption automatique permet une fixation rapide et sans outil, un fonctionnement facile à utiliser.

2Facile à enlever

L'interface magnétique permet une déconnexion sans heurts.

3. Haute durabilité

Prend en charge 50 000 à 300 000 cycles d'accouplement pour une fiabilité à long terme.

4Une protection solide

Conception imperméable à l'eau et à la poussière IP68 personnalisable (extrémité féminine).

5. Soutien à courant élevé

Les poignées 3A20A sont destinées à la charge rapide et aux applications à forte consommation d'énergie.

6Résistance à la corrosion supérieure

Résiste aux environnements difficiles (testé pendant 48 à 120 heures dans un pulvérisateur de sel).

7. Facteur de forme personnalisable

Des formes sur mesure pour correspondre à l'esthétique du produit, renforçant l'attrait du marché.

8Détection d'orientation intelligente

Le positionnement de l'aimant + la conception de la structure assurent une polarité correcte et une protection du circuit.

9. Interface multifonctionnelle

Prend en charge l'alimentation, le signal, la vidéo, l'audio, les données (par exemple, USB 2.0) et plus encore.

10. Développement rentable

Un délai de livraison court et des coûts de moule faibles pour une personnalisation rapide.

11Transmission de signal de haute qualité

Performance fiable du signal RF (par exemple, conforme aux normes USB 2.0)

Application des produits à connecteurs magnétiques:

Pourquoi UPE devrait-il être votre partenaire?

1Prototypage rapide (3 à 5 jours pour les échantillons)
●Rapidité de mise sur le marché: le retour rapide des échantillons accélère les cycles de développement des produits.

●Tests itératifs: permet de perfectionner rapidement la conception avant la production de masse.

●Avantages: idéal pour les industries comme l'automobile, la médecine ou l'électronique grand public où l'innovation est essentielle.

2. Coût-efficacité (prix MOQ compétitifs)
● Basse quantité minimale de commande (MOQ): réduit les coûts initiaux pour les start-ups ou les petits lots.

●Évolutivité: des prix flexibles assurent un prix abordable pour les prototypes et les commandes à grande échelle.

● Proposition de valeur: équilibre entre une production de haute qualité et des solutions économiques.

3Assurance de la qualité (100% de tests automatisés)
●Zéro défaut: l'inspection automatisée (optique, électrique, mécanique par exemple) assure la fiabilité.

●Consistance: élimine les erreurs humaines dans les essais critiques (par exemple, résistance au contact, pulvérisation de sel, durée de vie du cycle).

●Conformité: répond aux normes strictes de l'industrie (ROHS, REACH, catégorie automobile).

4. Production de haute technologie et ingénierie de précision
● Fabrication avancée: usinage CNC, estampage de précision et micro-plaquage (par exemple, Au/Ni pour les connecteurs).

●Expertise en matériaux: maîtrise des matériaux spécialisés (LCP, SUS 304, aimants NdFeB, laiton sans plomb).

●Solutions spécifiques à l'application: adaptées aux composants complexes

Nous pouvons fournir un service de conception

Délai de paiement:T/T, 50% de dépôt, 50% de solde

Méthode de paiementT/T, Paypal, OCBC

Temps d'échantillonnage:échantillon d'inventaire 2-3Jours ouvrables/échantillon sur mesure 5-7Jours ouvrables

Délai de production:10 à 15 jours ouvrables

Fabriqué pour:Amérique,Europe,Asie,Afrique du Sud

Délai de négociation:Produits à base de plantes

Frais de transport:Par avion, par mer, par express.

Le service:Haute qualité à prix raisonnable, service OEM, n'importe quelle taille spéciale, couleur, dessins sont acceptables
