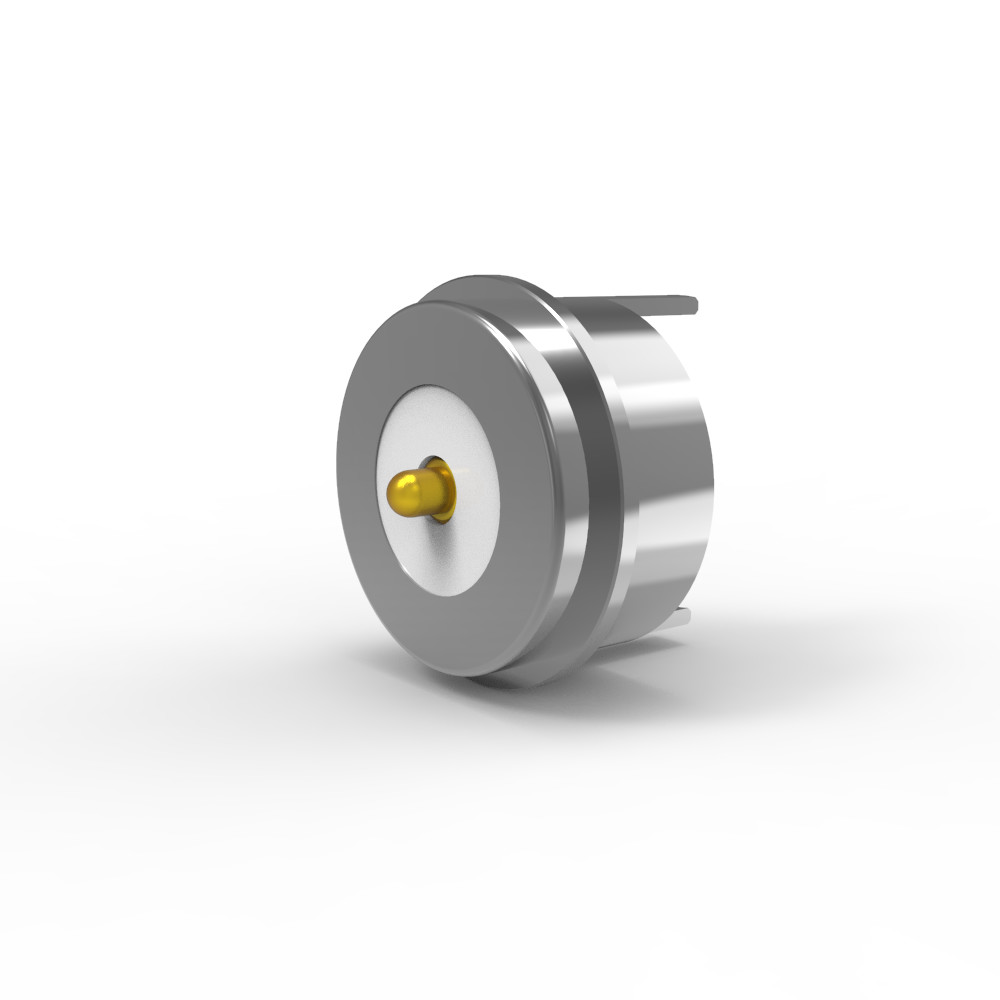

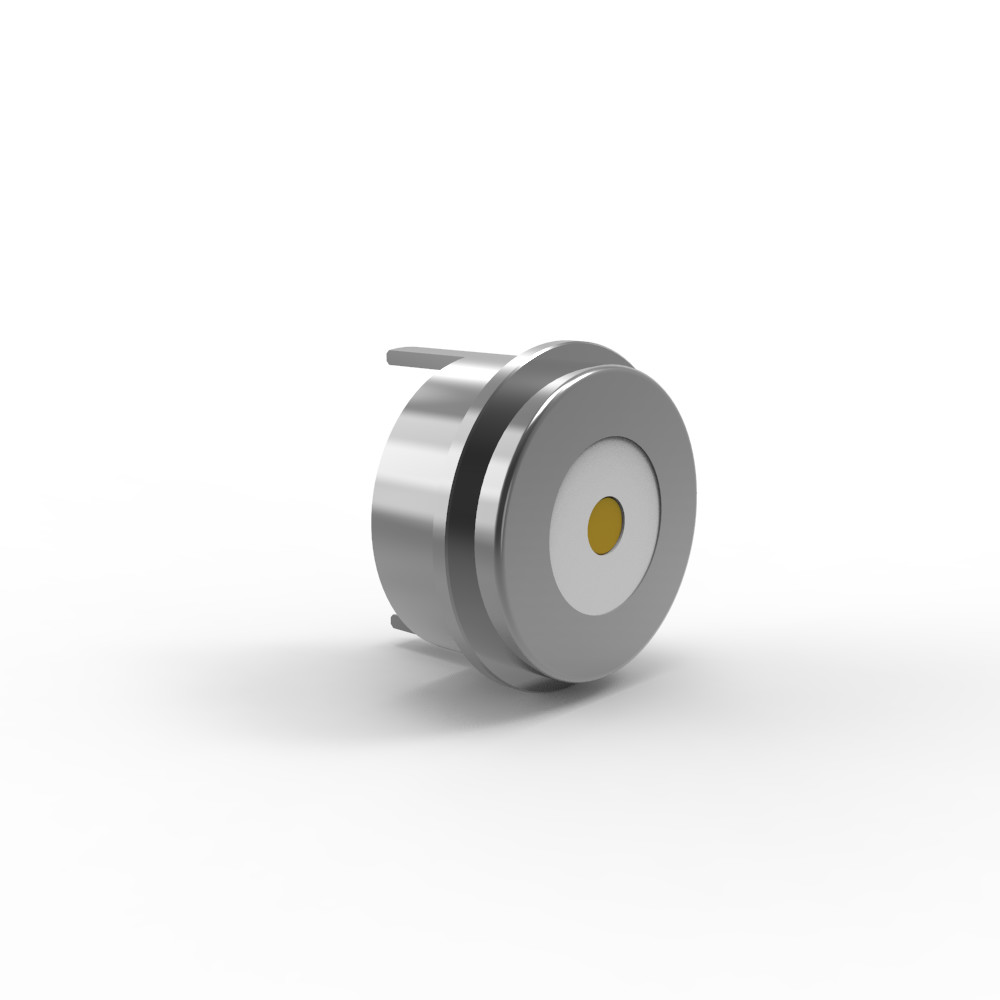

Connecteur magnétique rond blanc 5A 12v Connecteur magnétique résistant à la corrosion avec boîtier LCP

Connecteur d'alimentation magnétique circulaire pour la pince à crabe visible

Le diamètre rond du connecteur magnétique est de 8,0 mm et le boîtier est blanc LCP.

Matériaux:

Plongeur:C6801 sans plomb, enduit de 5U" Min Au sur 60~100U" Ni;Or (Au) sur Nickel (Ni) pour une conductivité supérieure et une résistance à la corrosion.

Baril:C6801 sans plomb, enduit de 5 U Min Au sur 60 à 100 U Ni;

Le ressort:SUS 304 plaqué 1U" Au;

Le dispositif doit être équipé d'un dispositif de détection de l'humidité.

Concasseur: sans plomb C6801Ni plaqué

Magnéte: NdFeB N52 avec nickel (Ni) plaqué

Pour équipements mécaniques:

Force de ressort: 80 g ± 20 g à une course de 1,0 mm.

Assure une pression de contact constante pendant le fonctionnement.

Traction complète: 1,2 mm (distance totale de déplacement du piston).

Durée de vie mécanique: 50 000 cycles minimum (exigence de durabilité pour les actions répétées).

Spécifications électriques:
Voltage nominal: 12 V de courant continu.

Le courant nominal est de 5,0 A.

Résistance au contact: ≤ 50 mΩ (milliohms) par broche.

Assurance qualité et contrôle de la conformité:

1. Fiabilité électrique
100% testé en circuit ouvert ou court: chaque unité est soumise à une validation électrique rigoureuse pour assurer une connectivité et une sécurité sans faille.

2. Conformité environnementale et de sécurité
Certifié RoHS & REACH: exempt de substances dangereuses (p. ex. plomb, cadmium), répondant aux normes environnementales de l'UE et mondiales.

3Résistance à la corrosion
Testé par pulvérisation saline (48 heures): valide les performances dans des environnements hostiles, humides ou salins (par exemple, marine, utilisation industrielle).

Pourquoi l'assurance qualité et la conformité sont-elles importantes?
✅Zéro défaut:Assure que chaque connecteur offre des performances constantes.
✅Approbation globale:Conforme aux réglementations internationales strictes.
✅Durabilité garantie:Résistant à la corrosion pour une fiabilité à long terme.

Les avantages du revêtement:

Qualité du revêtement:Le mince Au sur Ni assure des performances électriques fiables tout en minimisant les coûts (un Au plus épais augmenterait les coûts mais peut ne pas être nécessaire pour cette application).

Résistance à l'environnement:Le revêtement Ni sur la coque/l'aimant et le boîtier LCP protègent contre l'humidité, la corrosion et les températures élevées.

Durée de vie:La durée de vie de 50 000 cycles et la tolérance à la force de ressort (± 20 g) indiquent une attention accordée à la fiabilité à long terme.

Description de l'application du produit (sans toutefois s'y limiter):

1. une carte de PCB à soudage en fichier;

2.Former et encapsuler des fils après soudage;

3.Un terminal de transfert de cette carte PCB peut être ajouté;

4- moulage par injection de moules intégrables;

5Les fils peuvent être reliés directement.

Paramètre du connecteur magnétique rond:

Dessin technique du connecteur magnétique mâle rond

Tracé technique du connecteur magnétique féminin rond

Mise en page recommandée du PCB:

Tolérance de mise en page: ± 0,05 mm

Avantages des connecteurs magnétiques ronds

1Une connexion sans effort

L'adsorption automatique permet une fixation rapide et sans outil, un fonctionnement facile à utiliser.

2Facile à enlever

L'interface magnétique permet une déconnexion sans heurts.

3. Haute durabilité

Prend en charge 50 000 à 300 000 cycles d'accouplement pour une fiabilité à long terme.

4Une protection solide

Conception imperméable à l'eau et à la poussière IP68 personnalisable (extrémité féminine).

5. Soutien à courant élevé

Les poignées 3A20A sont destinées à la charge rapide et aux applications à forte consommation d'énergie.

6Résistance à la corrosion supérieure

Résiste aux environnements difficiles (testé pendant 48 à 120 heures dans un pulvérisateur de sel).

7. Facteur de forme personnalisable

Des formes sur mesure pour correspondre à l'esthétique du produit, renforçant l'attrait du marché.

8Détection d'orientation intelligente

Le positionnement de l'aimant + la conception de la structure assurent une polarité correcte et une protection du circuit.

9. Interface multifonctionnelle

Prend en charge l'alimentation, le signal, la vidéo, l'audio, les données (par exemple, USB 2.0) et plus encore.

10. Développement rentable

Un délai de livraison court et des coûts de moule faibles pour une personnalisation rapide.

11Transmission de signal de haute qualité

Performance fiable du signal RF (par exemple, conforme aux normes USB 2.0)

Application des connecteurs magnétiques ronds:
