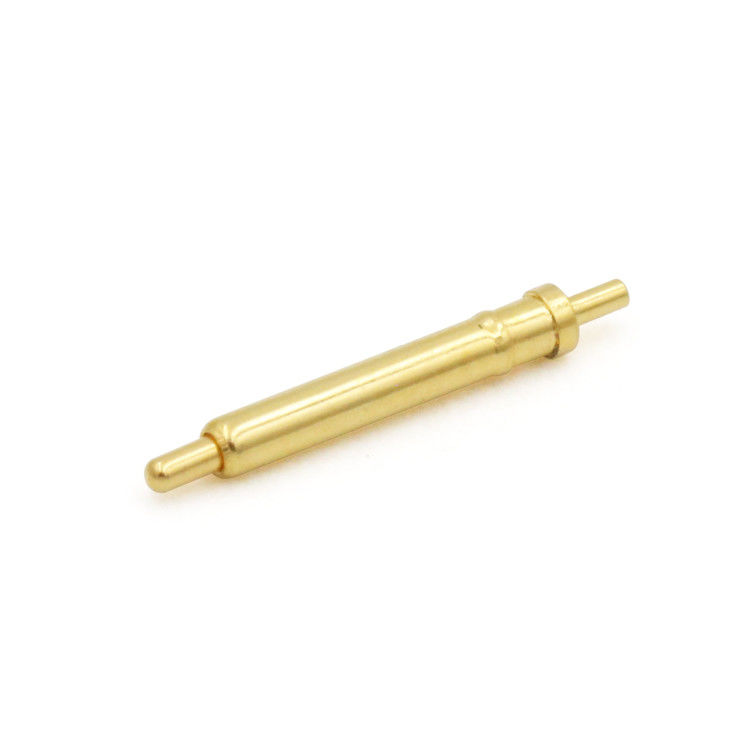

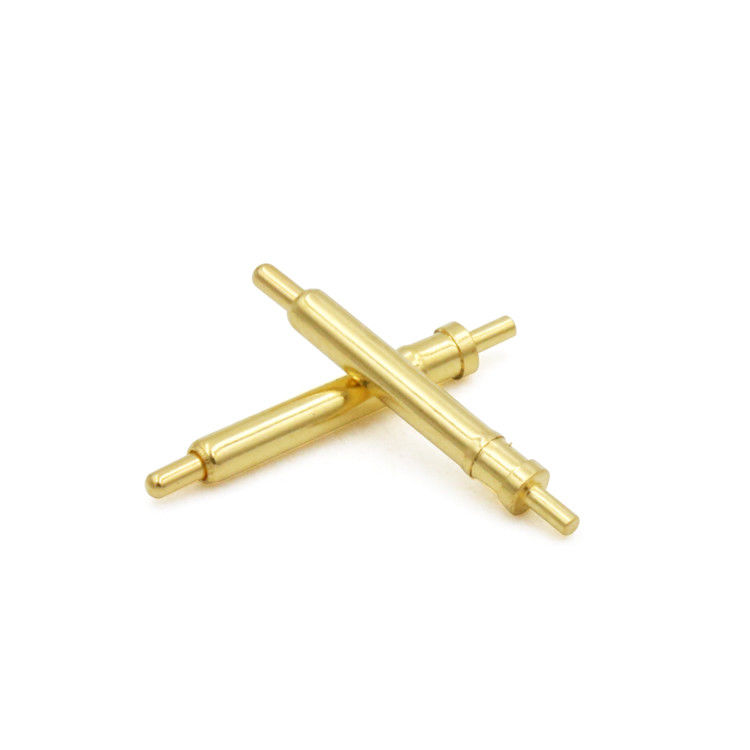

L'acier inoxydable laiton printemps PCB chargé en tête DIP pin pogo avec plaque dorée.
Une broche Pogo est un type de connecteur électrique utilisé pour établir une connexion temporaire entre deux circuits.d'une épaisseur d'environ 50 mm,.
Avantages de la structure des épingles de pogo DIP:Le bouchon de la queue inférieure peut être positionné, ce qui le rend moins susceptible de se déplacer pendant le soudage et facilite le soudage des PCB
Selon les différentes exigences du client, nous avons 8 types de structure extérieure POGO PIN pour les clients à choisir, pour le standard POGO PIN, UPE conçu la hauteur totale du produit est de 2,8 mm ~ 11.0 mm ((la hauteur totale n'inclut pas la longueur de la queue de l'épingle de pogo DIP).
TVoici 8 types de structures pour votre référence et votre sélection:
Les données sont disponibles.Bonne stabilité, le fond du baril est une conception de fond plat, qui est facile à souder sur la carte PCB
Je vous en prie.Il y a une broche de positionnement à la queue du baril.
le soudage.
À double tête:La conception de la broche à double tête Pogo offre aux concepteurs une plus grande souplesse dans la bi-directionnelle de la carte à la carte
Pour la connexion, la broche à double tête n'a pas besoin d'être soudée.
Angle droit: La queue du Pogo Pin est pliée, offrant aux concepteurs plus de choix dans l'utilisation de l'espace.
Coupe Soler:Convient pour les produits de câbles, facile à souder avec du fil
Type de vis:Les produits avec des spécifications spéciales peuvent répondre aux différents besoins des clients, et peuvent être personnalisés en fonction des besoins
des clients.
Type à pièce uniquee:Il peut passer de grands courants, être personnalisé selon les exigences du client et répondre aux différents besoins du client.
Type de boule sphérique:La force latérale est disponible et peut être personnalisée selon les exigences du client pour répondre aux différents besoins du client.
UPE Pogo Pin Structure interne selon les exigences du client pour correspondre à un approprié
A.StructureDéfinition:Plincheur pour encoignure oblique
Le secteur de l'énergieavantages:Utilisation conventionnelle, stabilité de l'impédance, longue durée de vie
Application du projetméthode:SMT et DIP Utilisation régulière
Utilisation de la structurePrécautions:Ne peut dépasser la course de travail limite
B.Description de la structure:Plongeur pour forage
Avantages structurels:
Dans un espace limité, le piston peut effectuer une compression maximale.
Méthode d'application: SMT et DIP Utilisation régulière
Précautions d'utilisation de la structure:Ne peut pas dépasser la course limite et l'utilisation excessive de courant
C.StructureDéfinition:Plonges à plat
Le secteur de l'énergieavantages:Le tournage est facile à usiner, pour une structure spatiale basée sur A&B
Application du projetméthode:SMT et DIP Utilisation régulière
Utilisation de la structurePrécautions à prendre:Ne peut pas dépasser la course limite et l'utilisation excessive de courant
D.StructureDéfinition:Baril à l'intérieur ajoutédes perles isolantes
Le secteur de l'énergieavantages:L'impédance est plus stable, adaptée à une consommation de courant supérieure à 10 A
Application du projetméthode:SMT et DIP Utilisation régulière
Utilisation de la structurePrécautions à prendre:Ne peut pas dépasser la limitecourse de travail
E.StructureDéfinition:Les deux côtés du pistonpeut être comprimé
Le secteur de l'énergieavantages:Économiser l'espace de la structure,longue distance, grandecarte de compression àcontact avec le conseil
Application du projetméthode:Accrochage de bord à bord
Utilisation de la structurePrécautions à prendre:Ne peut pas dépasser la limitecourse de travail
F. StructureleDéfinition:Combinaison à quatre pièces
Le secteur de l'énergieLes avantages: une grande douceur de pressage, une faible déviation du piston, étanche à l'eau et à la poussière, une durée de vie relativement longue, une surpression ne provoque pas de défaillance du produit.
Application du projetméthode:Courant élevé, haute performance, étanche à l'eau et à la poussière
G.StructureDéfinition:Compression intermédiaire de l'arbre
Le secteur de l'énergieavantages:Structure simple, peut passer un courant élevé.
Application du projetméthode:Soudage à haute consommation de courant
Utilisation de la structurePrécautions à prendre:Ne doit pas dépasser la course de travail limite
H.Description de la structure:Contact de compression à billes
Le secteur de l'énergieavantages:Structure simple et traitement facile
Application du projetméthode:Utilisation de courbe de travail réduite
Utilisation de la structurePrécautions à prendre:
Ne doit pas dépasser la course de travail limite
Les domaines d'application de Pogo Pin sont les suivants:
1- Équipement industriel, machine à trois épreuves, équipement de communication,les équipements médicaux, les équipements terminaux portables;
2.Des appareils intelligents portables, une éducation intelligente, des appareils de positionnement intelligents, des jouets intelligents
3- électronique grand public, tablettes, charge partagée,TWS casques Bluetooth, cigarettes électroniques
Pourquoi les clients choisissent-ils UPE?
1Le service de personnalisation professionnel de Pogo Pin
Différents produits et solutions peuvent être conçus en fonction des différents besoins des clients
2. Capacité de production rapide d' échantillons
Produit standard 2-3 jours échantillon, nouvel échantillon sur mesure 7 jours ouvrables, produit d'ouverture de moule 12 jours
3- Système de contrôle de qualité strict
Le concept de qualité passe d'abord par l'ensemble du processus de production et d'inspection, et contrôle strictement chaque processus pour assurer la qualité de la satisfaction du client.
4. Traitement avec des composants importés
Un petit nombre d'arêtes d'aiguille sont usinées à partir de tours de précision importés, et la plupart des arêtes d'aiguille sont fabriquées à partir d'un estampage à froid importé pour une plus grande stabilité.
5. Équipement d'essai de haute précision
Fournir des tests précis et précis pour améliorer continuellement la qualité des produits
6Des procédures raisonnables de contrôle des coûts
Économiser des coûts, éliminer les déchets, optimiser les processus et mettre en évidence la compétitivité des coûts
7. Normes environnementales des produits
Le produit est conforme à la norme ROHS de l'UE et répond à l'halogène
Performance des paramètres du connecteur Pogo Pin à ressort
|
Nom des pièces
|
Tableau des performances des paramètres
|
|
Matériel en fût
|
D'autres produits
|
de cuivre de béryllium
|
Phosphore Bronze
|
|
|
Matériau du plongeur
|
D'autres produits
|
de cuivre de béryllium
|
Phosphore Bronze
|
d'acier inoxydable
|
|
Options de printemps
|
Les étain
|
Fil de musique
|
|
|
|
Exigences en matière de placage
|
Ours-Au
|
L'argent-Ag
|
Palladium nickel
(Pd-Ni)
|
|
|
Courant nominal
|
1A, 2A, 3A, 5A, 15A ou 30A (constructions différentes)
|
|
Voltage nominal
|
Partie de la ligne de transmission
|
|
Résistance au contact
|
30 mΩ 50 mΩ au maximum.
|
|
Test de la durée de vie
|
50, 000 cycles Min. 1 000 000 cycles Max.
|
|
Température de reflux.
|
265°, 4 à 5 secondes
|
|
Test de fiabilité du code PIN POGO
|
|
Force de rétention
|
à un cycle nominal de 500±50 par heure,50, 000 cycles au minimum
|
|
Humidité
|
EIA-364-31,Méthode d'essai II, condition A: les connecteurs sont appariés par le sujet à l'humidité relativede 90% à 95% RH et une température de 40°C ± 2°C humidité relative pour 96 hJe vous en prie.
|
|
Résistance à la chaleur de la soudure
|
EIA-364-56,Procédure 5, Niveau 2 265°C+10/-0°Cpendant 30 à 35 secondes
|
|
Spray au sel
|
EIA-364-26,Condition d'essai B Connecteurs appariés par le sujet à une solution saline à 5 ± 1%
concentration, 35+1°C/-2°C pendant 48 heures.
|
|
Épreuve de force de ressort
|
Procédure d'essai de force normale, 100 g ± 20 g à hauteur de travail
|
|
Durée de vie à température
|
EIA-364-17,Méthode d'essai A,condition 4,condition de temps d'essai A Le sujet est accouplé
connecteurs à 85°C± 2°C pendant 96 heures.
|
|
La soudabilité
|
EIA-364-52 Plongez dans le 265±5°C, 60/40±5% Sn/pb pendant 4,0 à 5,0 secondes
|
|
Résistance au contact
|
EIA-364-23 Mesurer la résistance de contact avec un courant d'essai de 100 mA maximumet une tension maximale de 20 mV
|
Leéquipement de piqûre:
Nous disposons d'un laboratoire indépendant et équipé d'équipements expérimentaux pertinents, tels que:
une puissance de sortie de l'appareil n'excédant pas 10 W;Projecteur bidimensionnel,Le compteur d'épaisseur,machines d'inspection automatiques,Testeur de résistance à l'isolation
machine à polir des échantillons métallographiques,Testeur de pulvérisation saline,Testeur d'élévation de température de courant,l'instrument de courbe de course de charge,machines d'inspection automatiques,Testeur ROHS,Test de rugosité,Testeur d'impédance élastique,Testeur de vie, etc.
