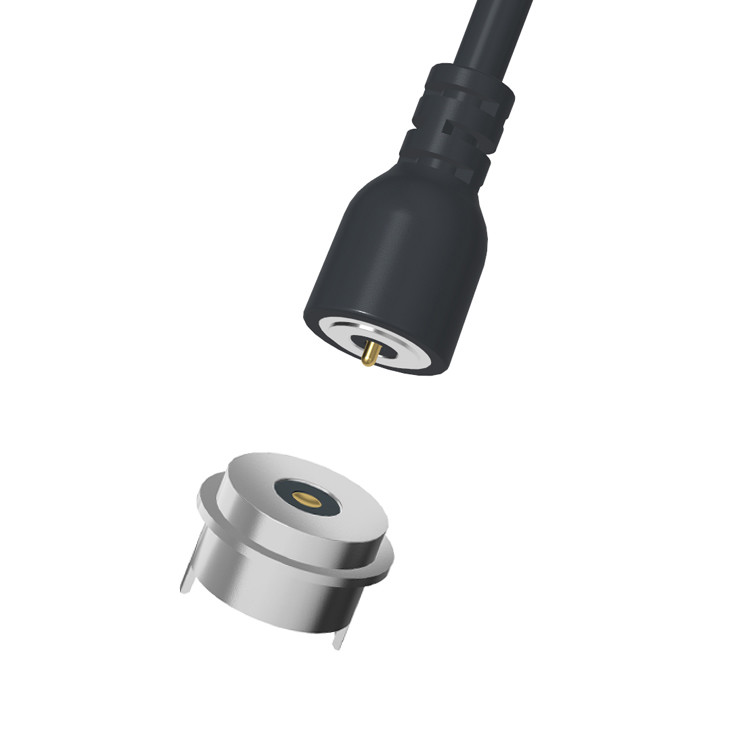

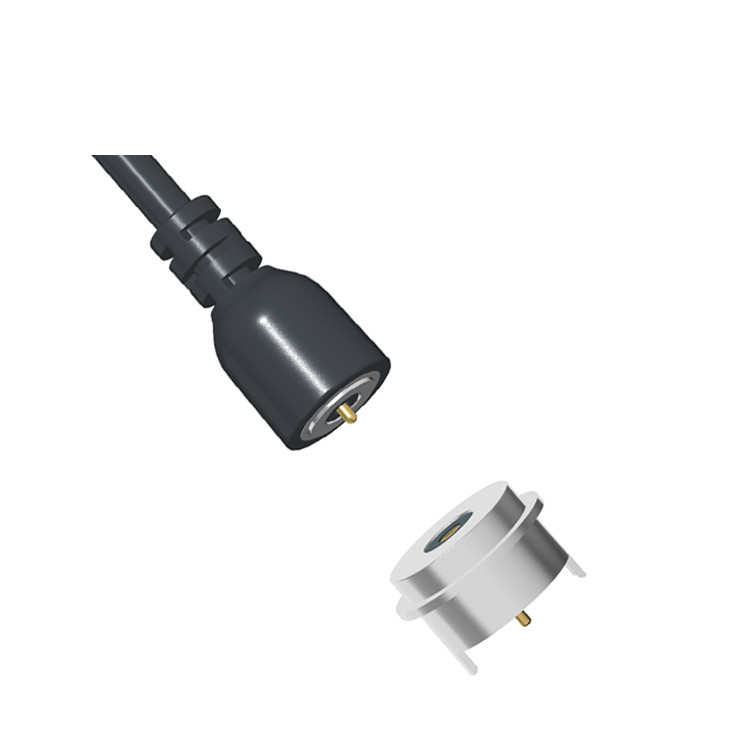

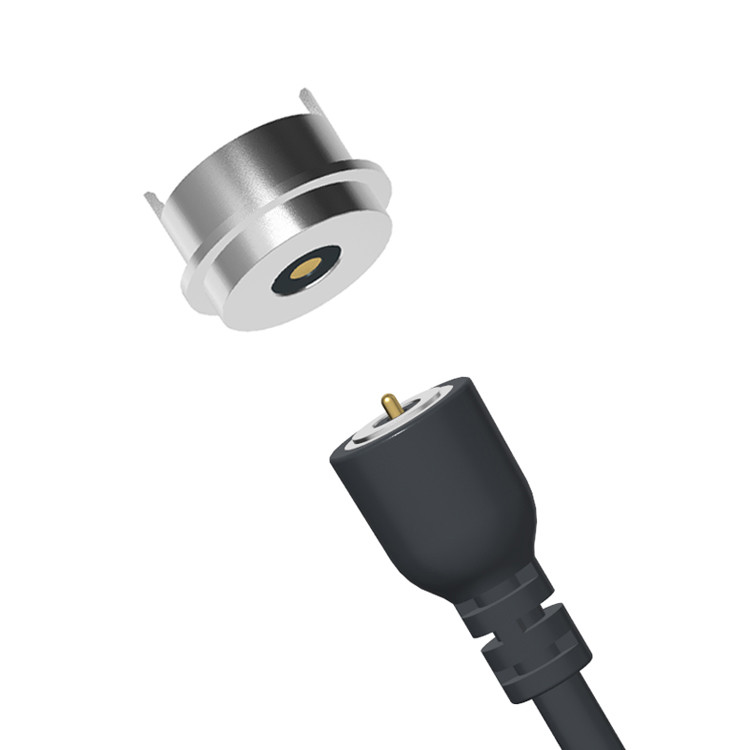

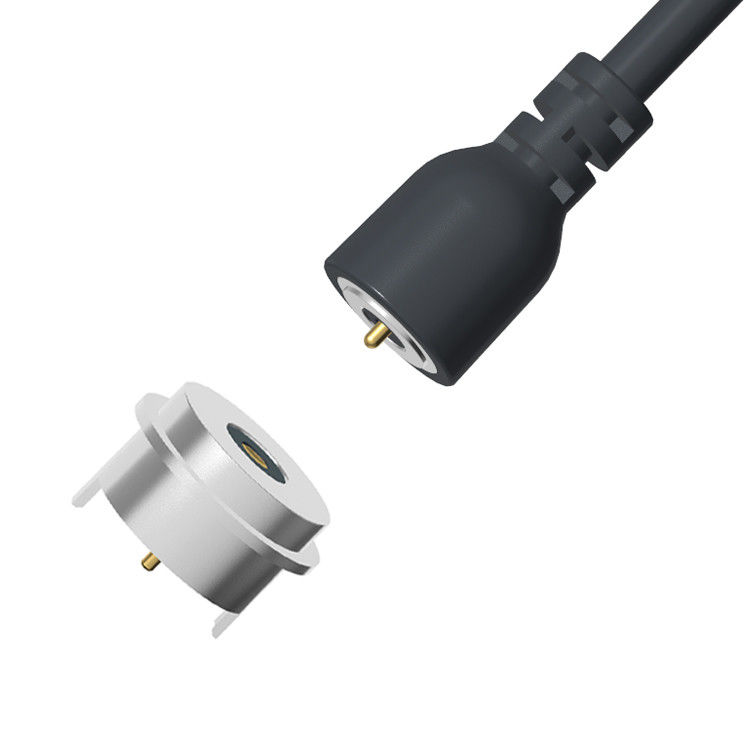

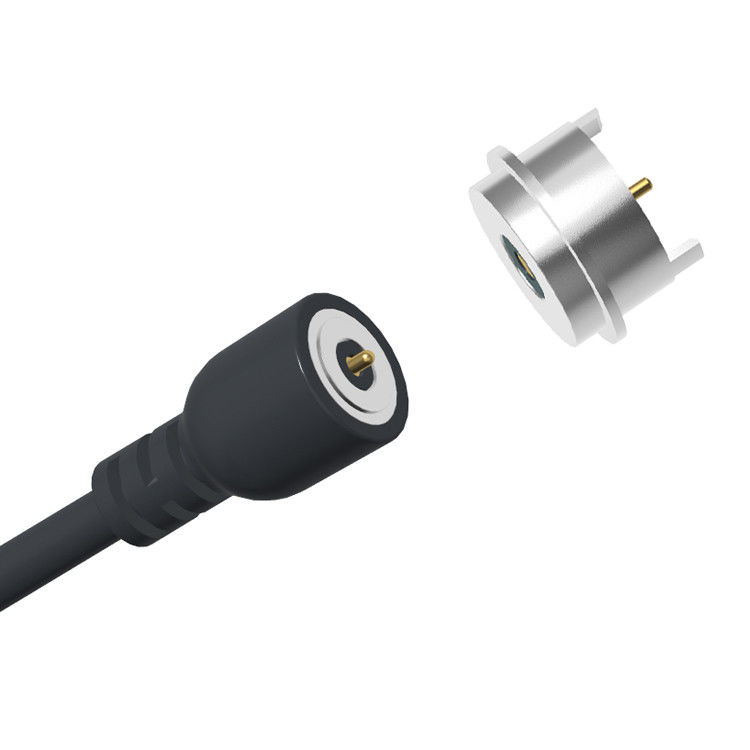

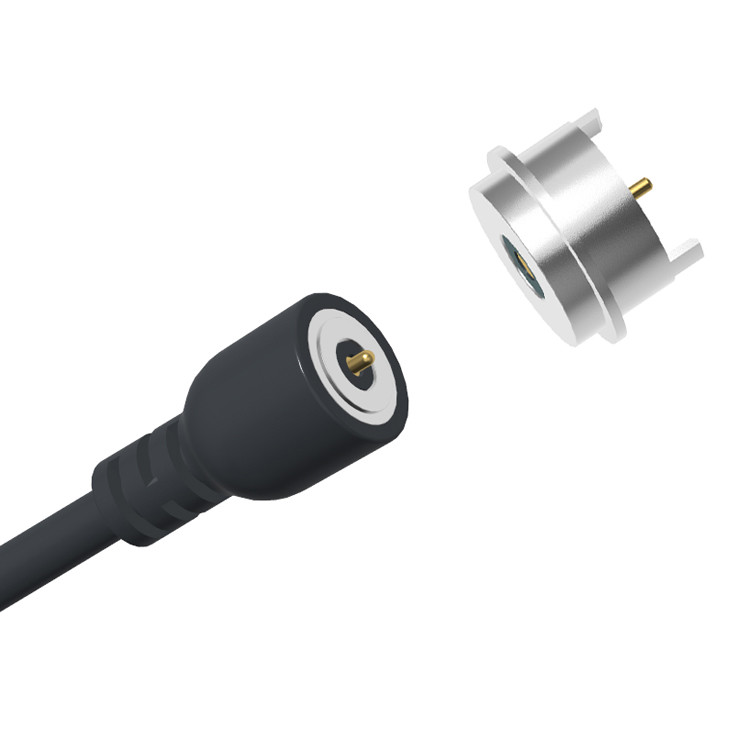

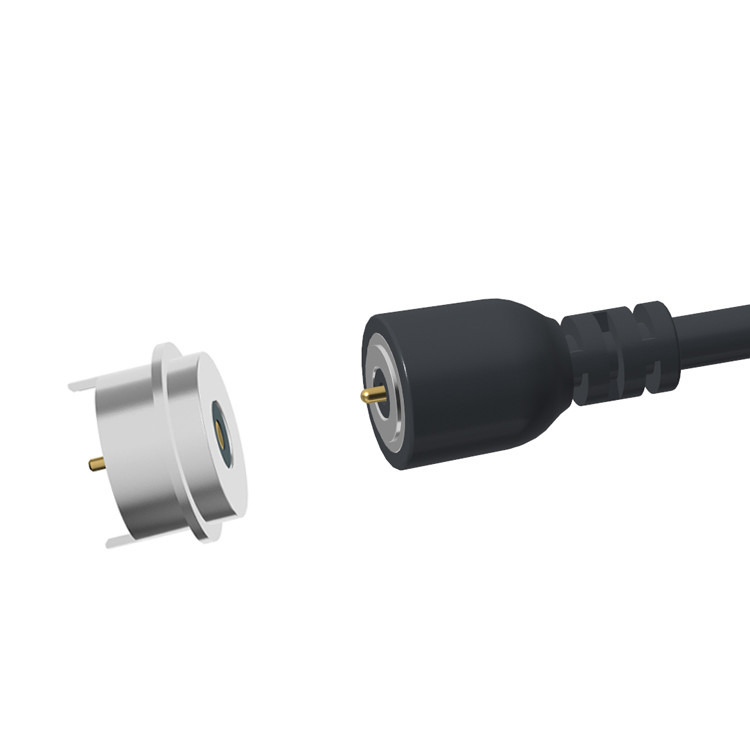

Connecteur à câble magnétique circulaire 3A 12V Connecteur à données magnétiques

φ8,0 mm connecteur de câble d'alimentation à pin de pogo circulaire connecteur USB à câble magnétique.

Mles matériaux:

Pogo Pin: cuivre, plongeur et baril plaqué 5U" Min Au sur 60~100U" Ni min

Parties tournantes:SUS316F enduit au0.125um

Le ressort:SUS 304Au;

Casque: noir HTN+30%UL94 V-0 noir, résistant aux températures élevées

Carcasse métallique: SUS303 plaqué Ni
Magnéte: N52 NdFeB plaqué Ni Cu Ni

Plug magnétique: Plug magnétique mâle

Moulé à l'intérieur: PE Transparent

Surmoulage: PVC noir

Fil:OD3.5 2C 22AWG PVC noir

Cable Tie:Cable Tie métallique elliptique en PVC noir

Connexion USB: connexion USB mâle

Pour équipements mécaniques:

- Force de contact: 80 g ± 20 g à 1,1 mm de la cigogne de travail

- Le test de vie:10,000cycle

- Épreuve de force d'adsorption:L'adsorption féminine de l'amarrement est de 400g±20%

Électrique:

- Voltage nominal: DC12V; Voltage nominal: 3A max.

- Résistance au contact de la broche de ressort: 50 milliohm max.

Performance environnementale:

-Température de fonctionnement: -25°C à +80°C

- Le saumure à 24h.

Paramètre des connecteurs magnétiques circulaires 2Pin mâle femelle:

Tracé technique du connecteur de câble circulaire 2Pin

Tracé technique du connecteur magnétique femelle circulaire 2Pin

RéL'agencement du circuit imprimé recommandé

Tolérance de mise en page: ± 0,05 mm

Décomposez la vue du connecteur magnétique féminin

Connecteur de câble magnétique circulaire 2Pin

Vue de l'emballage:

Avantages du connecteur magnétique:

● humaniser la conception de l'expérience de connexion d'adsorption automatique;

●Anti-chute humanisée: il est facile à retirer de l'interface de charge et il n'est pas facile de retirer le dispositif;

● Durée de vie: jusqu'à 100 000 à 200 000 cycles;

●Conception imperméable à l'eau: l'extrémité féminine du dispositif peut être imperméable à la poussière et à l'eau (IPX8);

● Temps de charge rapide: la conception du connecteur magnétique 5A-10A résiste à une transmission de courant importante;

●L'apparence du connecteur magnétique peut être adaptée à la conception du dispositif d'application du client;

●Conception de la structure anti-courts-circuit du produit et résistance aux erreurs;

● Réaliser la transmission de signaux à haute fréquence, peut remplacer la transmission traditionnelle de signaux vidéo et audio USB2.0 HDMI 1.3

Application du produit:

1Électronique de consommation

- Des bornes de charge sans fil (connecteurs compatibles avec le Qi et MagSafe).

.TWS Earbuds & Smartwatches (boîtes de recharge avec ports magnétiques étanches).

. Gadgets modulaires ( périphériques pour téléphones, caméras).

Les avantages:
✔ imperméable à l'eau (IP68)
✔ Commodité ️ Accrochage à une main; pas de brouillage avec les câbles.
✔ Anti-Yanke

2. Dispositifs médicaux et de santé

Équipement médical portable (moniteurs ECG, scanners portatifs).

Chargement des appareils implantables (appareils auditifs, neurostimulateurs).

Outils stérilisés (connecteurs chirurgicaux IP68)

Les avantages:
✔ Hygiénique ️ Pas d'épingles exposées; facile à nettoyer.
✔ Sécurisé contre les pannes empêche la déconnexion accidentelle pendant les procédures.
✔ Conception scellée: résistant aux désinfectants/liquides.

3. Industrie et robotique

.AGV (véhicules guidés automatiquement) docks de recharge de batterie.

.Robotique modulaire

.Environnements hostiles ️ Équipements miniers, pétroliers et gaziers.

Les avantages:
✔ Courant élevé (10A+ par broche) ️ Alimentation des moteurs/capteurs.
✔ Résistant aux vibrations
✔ Résistant à la poussière et à l'eau (IP67/IP69K) ️ Résistant au lavage.

4. Automobile et véhicules électriques

.EV Charging ️ Entrées de charge magnétique (conforme à la norme SAE J1772).

.Accessories intégrées à la voiture ∙ Dashcam/connexions d'alimentation des capteurs.

.Véhicules autonomes connexions de modules LIDAR/GPU.

Les avantages:
✔ Pas d'étincelles ️ Plus sûr que de brancher ou de débrancher les câbles électriques à haute tension.
✔ Auto-alignement ️ Facilité de connexion des conducteurs dans les espaces restreints.
✔ Résistant à la corrosion

5Drones et aérospatiale

.Changement de batterie de drone ️ puissance de montage rapide pour les drones.

.Tests d'avionique  Interfaces modulaires données/puissance.

Les avantages:
✔ Légère Les boîtiers en aluminium réduisent le poids.
✔ Durée de vie élevée ¢ plus de 50 000 accouplements pour les échanges fréquents.

6. Militaire et Défense

- Équipement de terrain connecteurs de communication/alimentation robustes.

.Appareils sous-marins ️ Chargement de drones sous-marins.

Les avantages:
✔ Écran EMI ️ Les boîtiers métalliques bloquent les interférences.
✔ Résistant à l'eau salée
