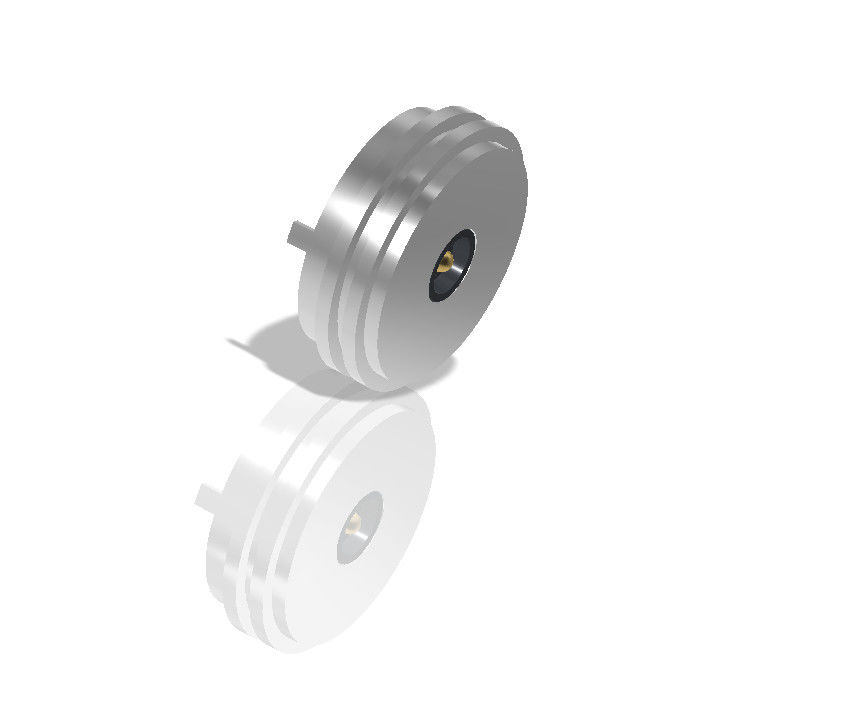

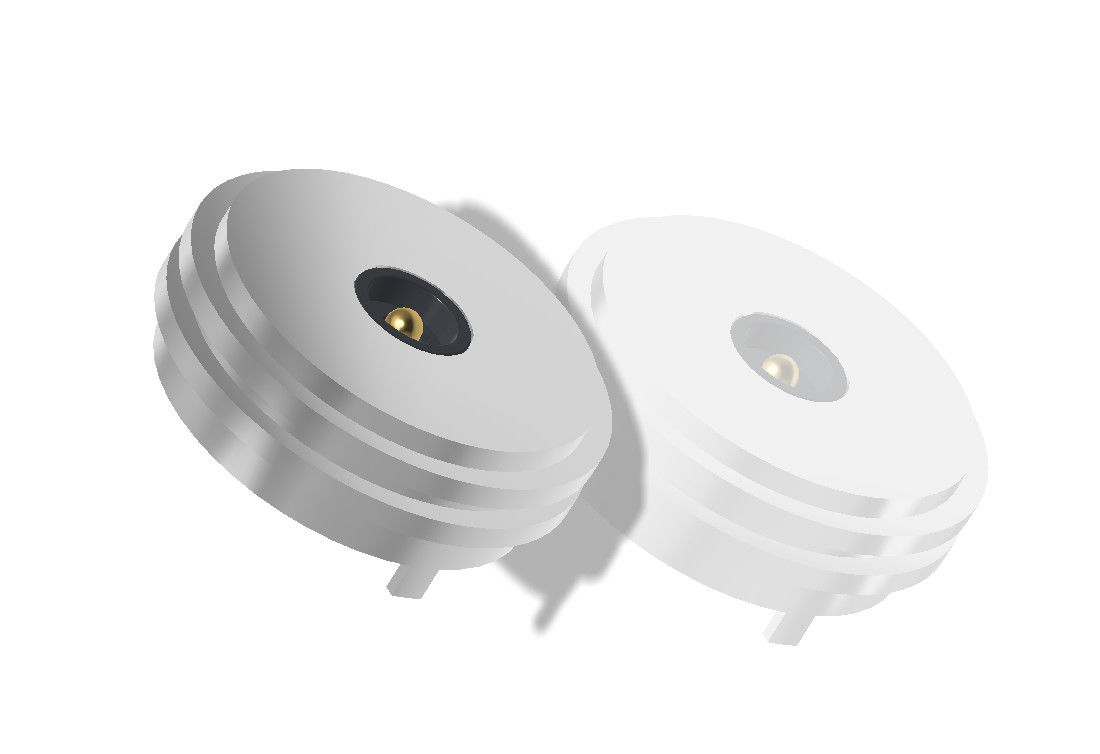

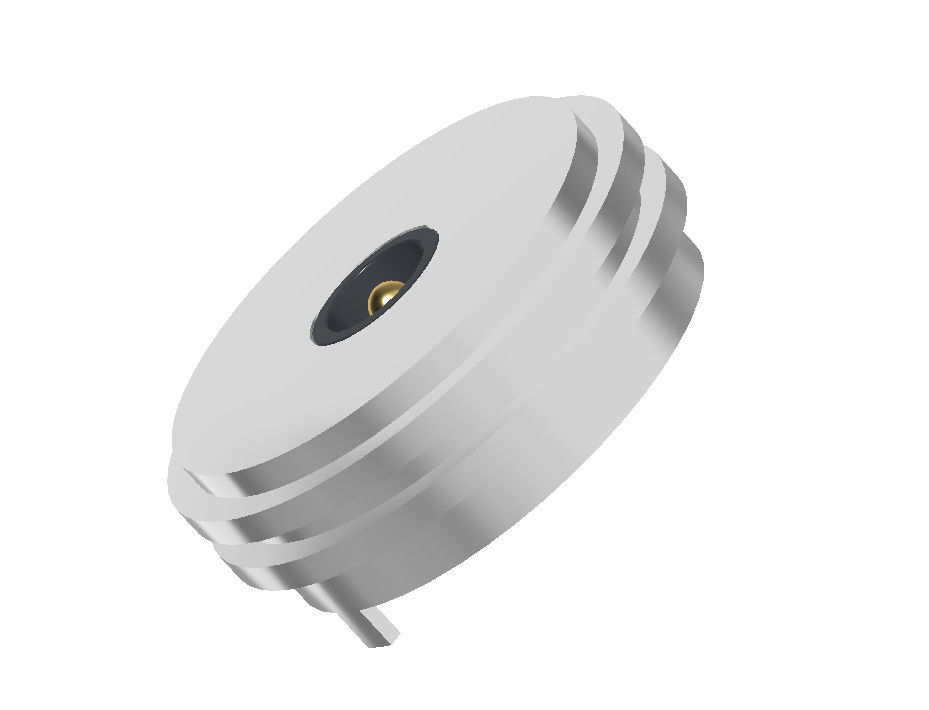

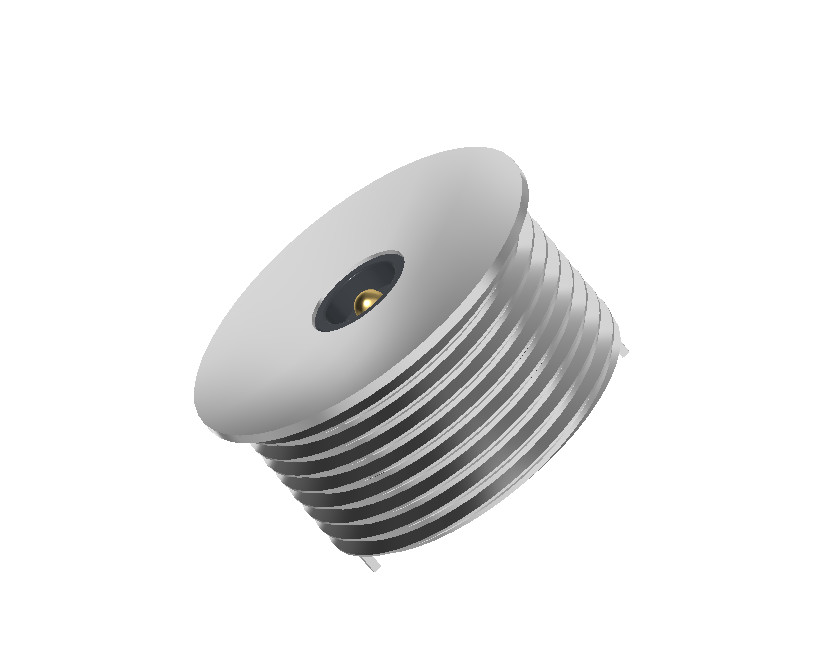

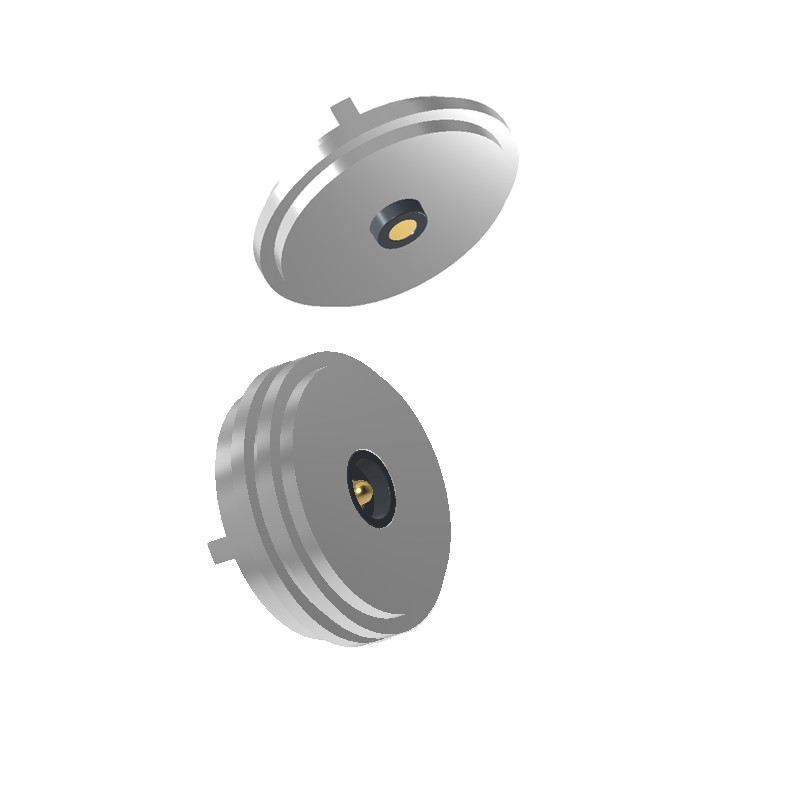

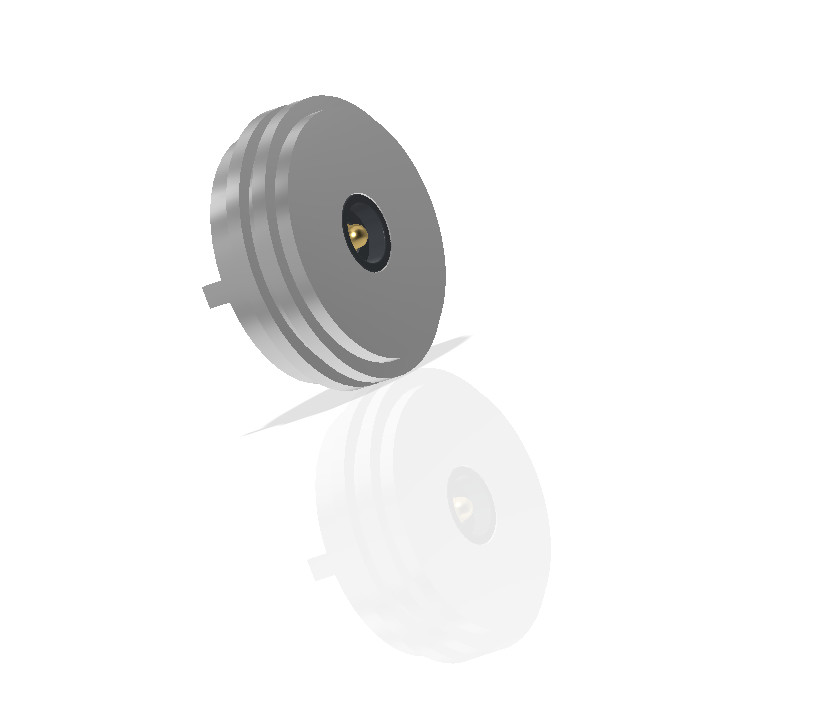

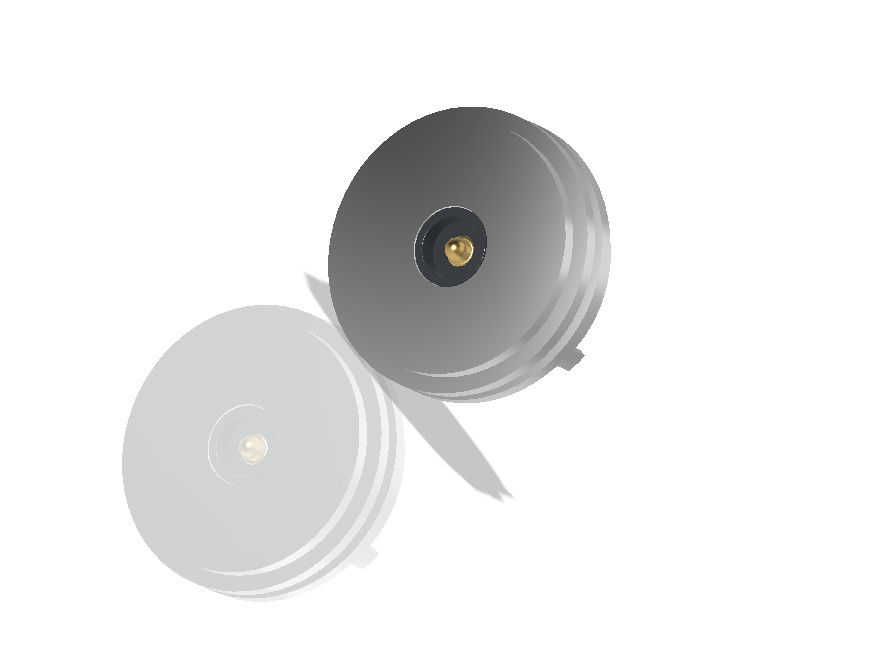

6A connecteur à 2 broches magnétique personnalisé connecteur à broches rondes Pogo de 18,0 mm de diamètre homme et femme

Connecteur magnétique de diamètre personnalisé de 18,0 mm, à 2 broches, rond, mâle et femelle.

Le matériau et le revêtement sont conformes aux normes ROHS et REACH.

Pour assurer la durée de vie de la machine de contact, ne comprimez JAMAIS la broche de poignée au-delà de la course de travail définie dans le dessin, ce qui peut endommager le ressort intérieur.

Pour équipements mécaniques:

- Force de contact: 300 g ± 20 g à 0,8 mm de la cigogne de travail

- Le test de vie:10,000cycle

Électrique:

- Voltage nominal: DC12V; Voltage nominal: 6A max.

- Résistance au contact de la broche de ressort: 50milliohm max.

Performance environnementale:

-Température de fonctionnement: -25°C à +80°C

Saline: 48 heures

Matériaux:

Pogo Pin, en laiton C3604,Plaquage: or (Au) 0,5 μm

épingle féminine: matériaux,Plaquage: or (Au) 0,25 μm

Le logement:HTN noir (nylon à haute température) + 30% de charge

Coiffure en cuivre: cuivre C3604

Paramètre des connecteurs magnétiques circulaires 2Pin mâle femelle:

Tracé technique du connecteur magnétique circulaire 2Pin

Tracé technique du connecteur magnétique femelle circulaire 2Pin

Décomposez la vue du connecteur magnétique féminin

Avantages du connecteur magnétique:

● humaniser la conception de l'expérience de connexion d'adsorption automatique;

●Anti-chute humanisée: il est facile à retirer de l'interface de charge et il n'est pas facile de retirer le dispositif;

● Durée de vie: jusqu'à 100 000 à 200 000 cycles;

●Conception imperméable à l'eau: l'extrémité féminine du dispositif peut être imperméable à la poussière et à l'eau (IPX8);

● Temps de charge rapide: la conception du connecteur magnétique 5A-10A résiste à une transmission de courant importante;

●L'apparence du connecteur magnétique peut être adaptée à la conception du dispositif d'application du client;

●Conception de la structure anti-courts-circuit du produit et résistance aux erreurs;

● Réaliser la transmission de signaux à haute fréquence, peut remplacer la transmission traditionnelle de signaux vidéo et audio USB2.0 HDMI 1.3

Application des produits à connecteurs magnétiques:

1.appareils portables, équipement de positionnement intelligent, bracelets intelligents pour enfants, montres intelligentes, téléphones portables portables, casques Bluetooth, etc.) câble de données, câble de charge,connexion à l'extrémité du fil à bande magnétique

2.Équipement médical,équipement sans fil,équipement de communication de données,équipement de télécommunication,équipement industriel et d'automatisation,équipement audiovisuel

3.Aviation, électronique aérospatiale, communication militaire

4- équipement de navigation, d'essai et de mesure pour automobiles

5.Électronique de consommation ((téléphones mobiles,ordinateurs tablettes, casques Bluetooth,caméra,horloge,produits électroniques de consommation portables et de nombreux autres domaines électroniques.)

Pourquoi UPE devrait-il être votre partenaire?

●Service de personnalisation professionnel

●Capacité de production rapide d'échantillons

●Système de contrôle de qualité strict

● Traitement avec des composants importés

●Équipement d'essai de haute précision

●Des procédures raisonnables de contrôle des coûts

Comment placer la commande de connecteur de câble magnétique
* Identifiez vos besoins ((Type de connecteur, quantité requise, exigences personnalisées, spécifications techniques)

*Négocier les prix et les conditions (des réductions en vrac peuvent s'appliquer).

*Confirmer les détails de la commande (type de connecteur, quantité, personnalisation).

*Faites le paiement (via PayPal, virement bancaire ou autre méthode sécurisée).

*Contrôle de l'expédition et de la qualité
Suivez la cargaison.

* Inspecter le produit à l'arrivée pour assurer sa qualité.

Délai de paiement:T/T, 50% de dépôt, 50% de solde

Méthode de paiementT/T, Paypal, OCBC

Temps d'échantillonnage:échantillon d'inventaire 2-3Jours ouvrables/échantillon sur mesure 5-7Jours ouvrables

Délai de production:10 à 15 jours ouvrables

Fabriqué pour:Amérique,Europe,Asie,Afrique du Sud

Délai de négociation:Produits à base de plantes

Frais de transport:Par avion, par mer, par express.

Le service:Haute qualité à prix raisonnable, service OEM, n'importe quelle taille spéciale, couleur, dessins sont acceptables

Transport aérien

Toute question, s'il vous plaît envoyer àUnion@upetech.net
