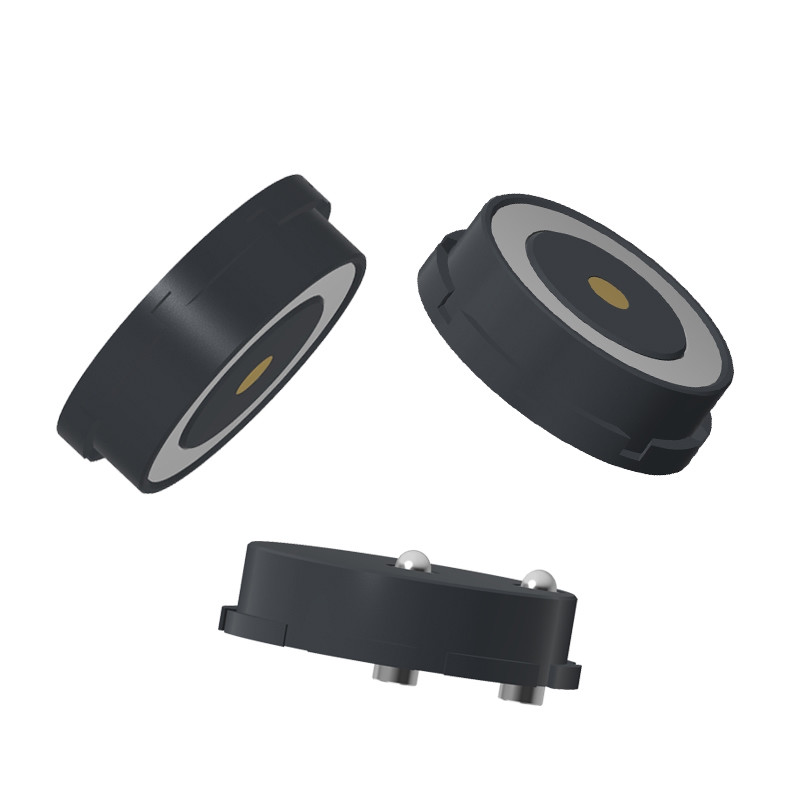

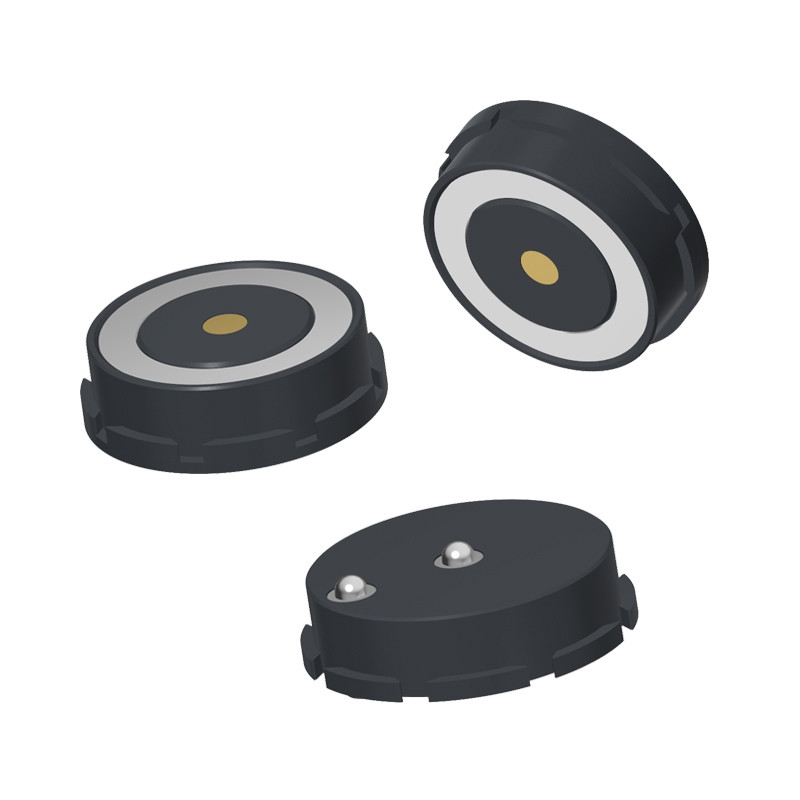

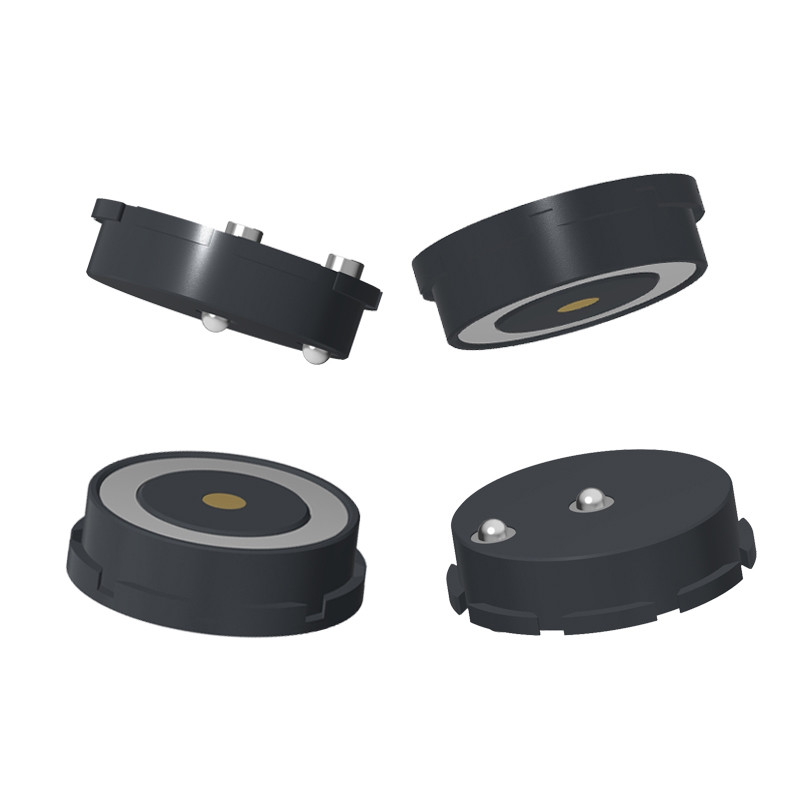

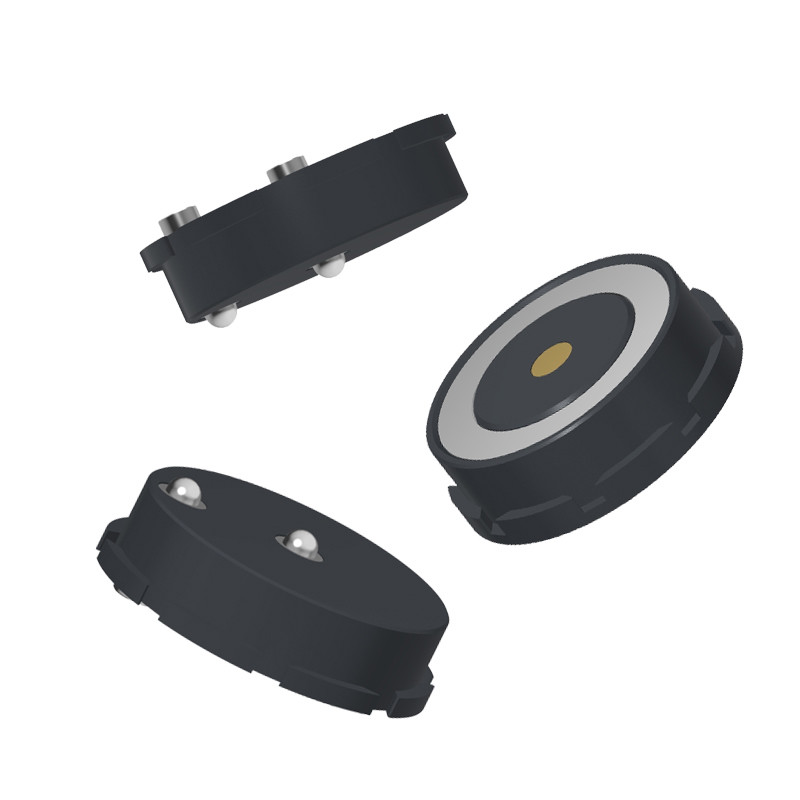

10A courant circulaire 2 broches connecteur à broche magnétique Pogo qui indique la température de 260 ° C

10Un connecteur à pin de pogo magnétique circulaire à 2 broches qui a une température nominale de 260°C.

Connecteur magnétique Conformité et assurance qualité
✅Matériaux conformes à la réglementation RoHS et REACH
Tous les matériaux utilisés dans nos connecteurs magnétiques sont entièrement conformes à RoHS (Restriction of Hazardous Substances) et REACH (Registration, Evaluation, Authorisation,Les réglementations relatives aux produits chimiques et aux restrictions des produits chimiques, assurant la sécurité environnementale et le respect de la réglementation.

✅Testé à 100% en court et en circuit ouvert
Chaque unité est soumise à des tests électriques rigoureux, y compris des tests à court-circuit et à circuit ouvert à 100%, garantissant des performances et une durabilité fiables.

Connecteur magnétique Composition du matériau
1- Je vous en prie.
Matériau de base: laiton C6801

Plaquage: Platine (Pt) 0,25 μm

2Parties tournantes
Matériau: laiton C6801

Plaquage: Platine (Pt) 0,25 μm

3. logement
Matériau: HTN (nylon à haute température)

Couleur: Noir

Rating d'inflammabilité: UL94 V-0 (auto-extinguible)

4Magnétique
Grade: N52 NdFeB (néodymium boron ferreux à haute résistance)

Plaquage: Ni-Cu-Ni (triple couche nickel-cuivre-nickel pour une résistance à la corrosion)

5. coquille métallique
Matériau: laiton C3602 (laiton à usinage libre)

Plaquage: nickel (Ni) pour une durabilité et une résistance à l'oxydation

Connecteur magnétique Spécifications techniques

- Propriétés mécaniques
Force de contact:

160 g ± 20 g à une course de travail de 1,2 mm (pression d'accouplement constante)

Durée de vie (essai de durée de vie de l'adsorption): 50 000 cycles (enlèvement de la prise mâle/femme)

- Performance électrique
Voltage nominal: 5 V de courant continu

Courant nominal: 10 A au maximum

Résistance de contact (poignée de ressort): ≤ 50 mΩ Max (connexion stable à faible résistance)

- Fiabilité environnementale
Tolérance à la température (soudure/assemblage): 260°C (résiste à la chaleur de reflux)

Plage de température de fonctionnement: -25°C à +60°C (convient pour les conditions difficiles)

Résistance à la corrosion (essai par pulvérisation de sel): 24 heures (conforme à la norme CEI 60068-2-11)

- Résumé de la conformité et des essais
Mécanique: durée de vie de 50 K, force de contact précise

électrique: faible résistance (< 50mΩ), haute tension (10A)

Environnemental: résiste aux températures extrêmes, à l'humidité et à la corrosion

Certifications: conforme à la RoHS et à la REACH

Les connecteurs magnétiques mâles à 2 broches et le paramètre du connecteur magnétique:

Dessin technique du connecteur magnétique mâle circulaire

Dessin technique du connecteur magnétique circulaire féminin

Avantages du connecteur magnétique:

● humaniser la conception de l'expérience de connexion d'adsorption automatique;

●Anti-chute humanisée: il est facile à retirer de l'interface de charge et il n'est pas facile de retirer le dispositif;

● Durée de vie: jusqu'à 100 000 à 200 000 cycles;

●Conception imperméable à l'eau: l'extrémité féminine du dispositif peut être imperméable à la poussière et à l'eau (IPX8);

● Temps de charge rapide: la conception du connecteur magnétique 5A-10A résiste à une transmission de courant importante;

●L'apparence du connecteur magnétique peut être adaptée à la conception du dispositif d'application du client;

●Conception de la structure anti-courts-circuit du produit et résistance aux erreurs;

● Réaliser la transmission de signaux à haute fréquence, peut remplacer la transmission traditionnelle de signaux vidéo et audio USB2.0 HDMI 1.3

Application des produits à connecteurs magnétiques:

Pourquoi UPE devrait-il être votre partenaire?

1.Expertise spécialisée dans les connecteurs magnétiques

●R & D concentrée: UPE possède une expérience dédiée dans les connecteurs magnétiques

● Personnalisation: UPE peut adapter la résistance de l'aimant, le revêtement des broches (or/nickel pour une résistance ≤ 50mΩ) et les matériaux d'emballage (PBT noir/nylon) à vos besoins.

2. Haute durabilité et conformité

● Garantie de plus de 10.000 cycles: Les connecteurs sont probablement soumis à des tests rigoureux pour répondre à vos exigences de durée de vie mécanique.

●Certifications: Conforme aux normes UL ou RoHS, essentielles pour les marchés du consommateur/médical.

3. Fabrication compétitive

●Outils rentables: UPE peut offrir des MOQ faibles (par exemple, 1K ¥ 5K unités) avec des prix compétitifs pour les petits lots.

● Contrôle de la qualité: Test interne de la résistance au contact, de la force de traction et de la charge actuelle pour assurer la fiabilité.

4Prototypage rapide et soutien

●échantillons 3D en quelques jours: prototypage rapide pour les contrôles d'ajustement/fonctionnement

●Assistance technique: aide à l'optimisation de l'emboutissage, au blindage contre les IEM ou à l'imperméabilisation (IP68).
