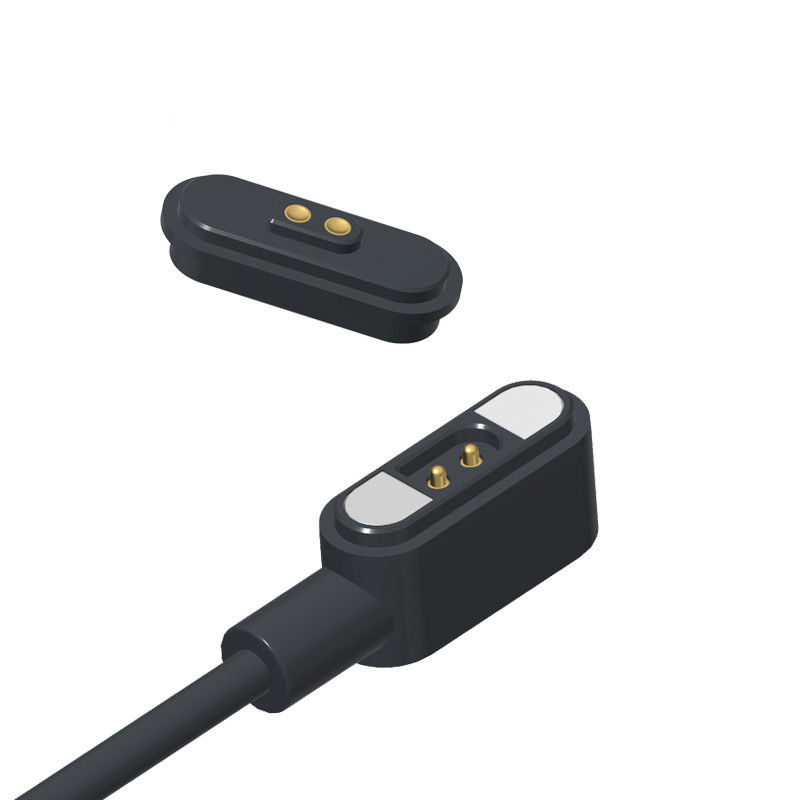

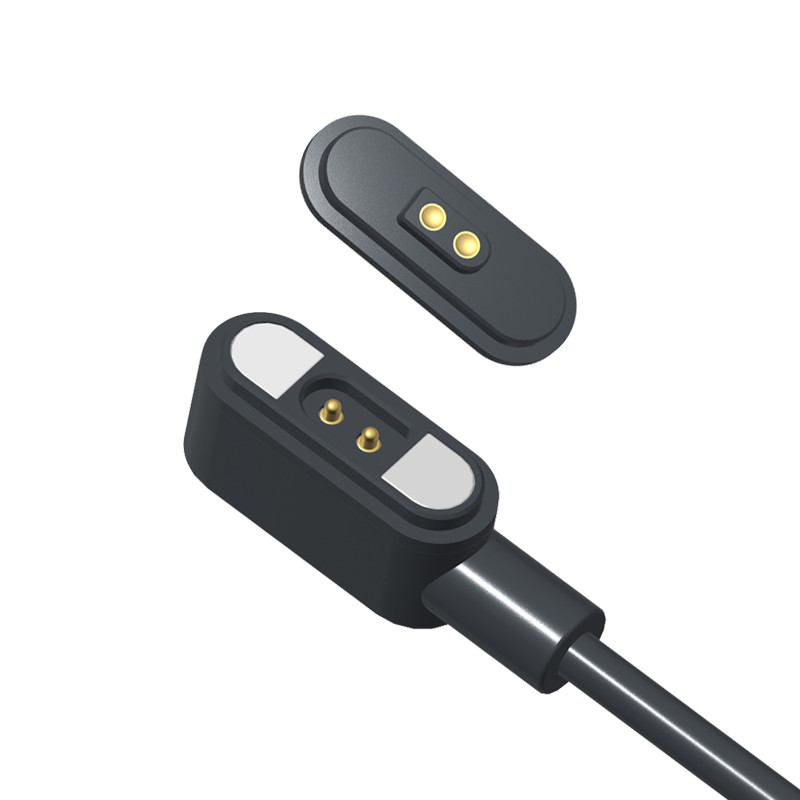

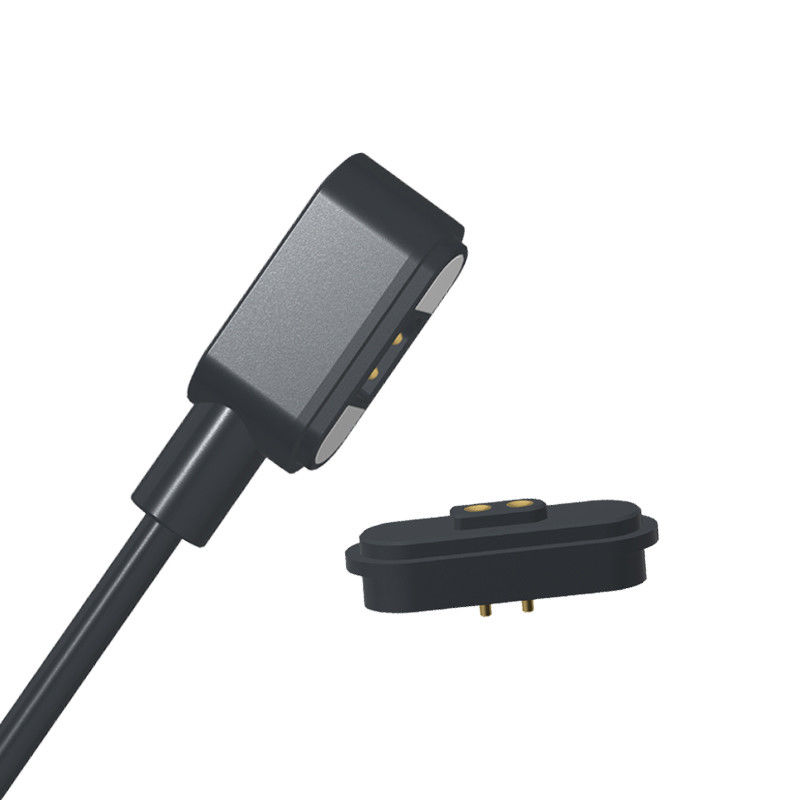

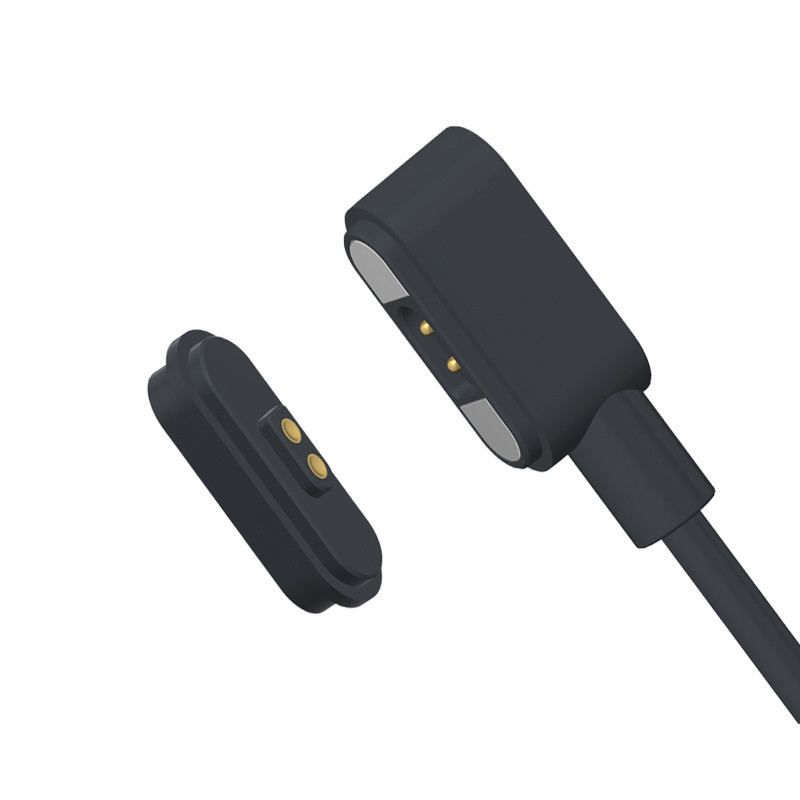

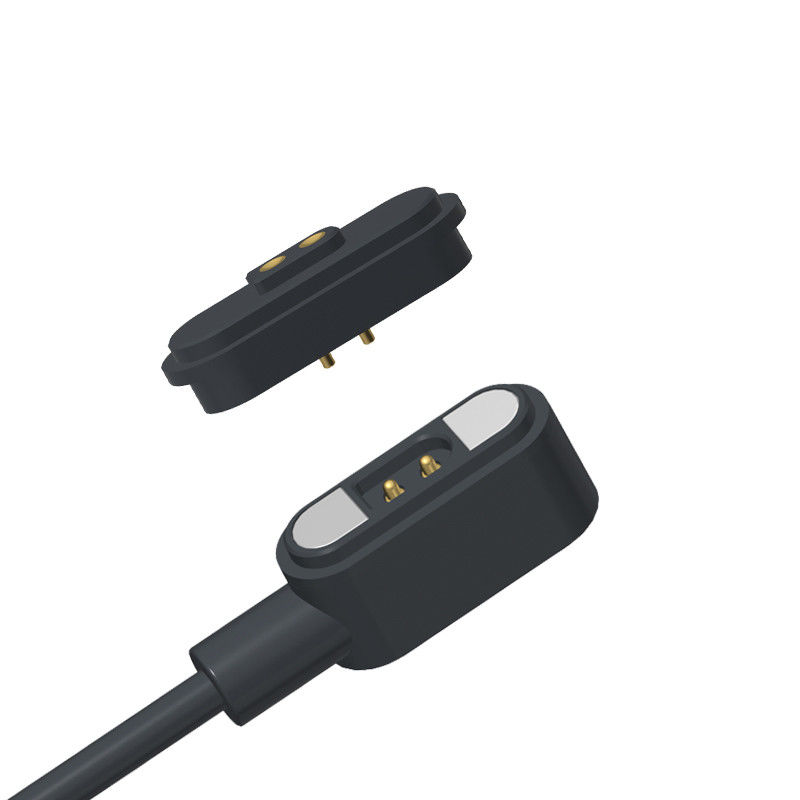

2.8 mm de hauteur 2 broches connecteur de câble USB magnétique mâle connecteur de broche magnétique femelle

2.8 mm de hauteur de 2 broches connecteur USB magnétique mâle connecteur USB magnétique femelle.

UPE est un fabricant professionnel de connecteurs magnétiques et de câbles magnétiques.

Nous avons nos propres concepteurs professionnels pour répondre à toutes vos exigences et fournir un service de personnalisation de connecteur magnétique.Différents produits et solutions de connecteurs à broche à pogo magnétique peuvent être conçus en fonction des besoins différents des clients..

Le matériau et le revêtement sont conformes aux normes ROHS et REACH.

Matériaux:
- Isolant: plastique noir résistant aux températures élevées
-Plug: cuivre 0,125 mm Au-dessus de 1,5 mm ~ 2,5 mm Ni.
- aimants: NdFeB N52 1,5 μm à 2,5 μm Ni
- Coquille: SUS304
- Le câble:Le numéro de référence est le numéro d'immatriculation.

Méchique:

- Force de contact: 80 g ± 20 g à 1,0 mm de la cigogne

-Adsorption mâle et femelle Test de durée de vie: 10 000 cycles

- Épreuve de capacité d'adsorption:L'adsorption par pivotement parent est de 800g±20%

Électrique:

- Voltage nominal:DC12V; Voltage nominal: 3Amax.

-Résistance au contact de la broche de ressort: 50 milliohm maximum.

Performance environnementale:

-Température de fonctionnement: -25°C à +60°C

- Essai environnemental: pulvérisation de sel 24 heures

Les connecteurs de câbles magnétiques mâles 2Pin et le paramètre du connecteur magnétique:

Dessin technique du connecteur de câble magnétique à 2 broches

Connecteur de câble magnétique à 2 broches

Dessin technique du connecteur magnétique à 2 broches

Vue de l'emballage:

Avantages du connecteur magnétique:

● humaniser la conception de l'expérience de connexion d'adsorption automatique;

●Anti-chute humanisée: il est facile à retirer de l'interface de charge et il n'est pas facile de retirer le dispositif;

● Durée de vie: jusqu'à 100 000 à 200 000 cycles;

●Conception imperméable à l'eau: l'extrémité féminine du dispositif peut être imperméable à la poussière et à l'eau (IPX8);

● Temps de charge rapide: la conception du connecteur magnétique 5A-10A résiste à une transmission de courant importante;

●L'apparence du connecteur magnétique peut être adaptée à la conception du dispositif d'application du client;

●Conception de la structure anti-courts-circuit du produit et résistance aux erreurs;

● Réaliser la transmission de signaux à haute fréquence, peut remplacer la transmission traditionnelle de signaux vidéo et audio USB2.0 HDMI 1.3

Application des produits à connecteurs magnétiques:

1.Les appareils portables, les équipements de positionnement intelligent, les bracelets intelligents pour enfants, les montres intelligentes, les téléphones portables portables, les casques Bluetooth, etc.)connexion à l'extrémité du fil à bande magnétique

2.Équipement médical,équipement sans fil,équipement de communication de données,équipement de télécommunication,équipement industriel et d'automatisation,équipement audiovisuel

3.Aviation, électronique aérospatiale, communication militaire

4- équipement de navigation, d'essai et de mesure pour automobiles

5.Électronique de consommation ((téléphones mobiles,ordinateurs tablettes, casques Bluetooth,caméra,horloge,produits électroniques de consommation portables et de nombreux autres domaines électroniques.)

Pourquoi UPE devrait-il être votre partenaire?

1.Expertise spécialisée dans les connecteurs magnétiques

●R & D concentrée: UPE possède une expérience dédiée dans les connecteurs magnétiques

● Personnalisation: UPE peut adapter la résistance de l'aimant, le revêtement des broches (or/nickel pour une résistance ≤ 50mΩ) et les matériaux d'emballage (PBT noir/nylon) à vos besoins.

2. Haute durabilité et conformité

● Garantie de plus de 10.000 cycles: Les connecteurs sont probablement soumis à des tests rigoureux pour répondre à vos exigences de durée de vie mécanique.

●Certifications: Conforme aux normes UL ou RoHS, essentielles pour les marchés du consommateur/médical.

3. Fabrication compétitive

●Outils rentables: UPE peut offrir des MOQ faibles (par exemple, 1K ¥ 5K unités) avec des prix compétitifs pour les petits lots.

● Contrôle de la qualité: Test interne de la résistance au contact, de la force de traction et de la charge actuelle pour assurer la fiabilité.

4Prototypage rapide et soutien

●échantillons 3D en quelques jours: prototypage rapide pour les contrôles d'ajustement/fonctionnement

●Assistance technique: aide à l'optimisation de l'emboutissage, au blindage contre les IEM ou à l'imperméabilisation (IP68).

Comment passer votre commande de connecteur de câble magnétique avec UPE

1- Vous avez des demandes?

Contactez notre équipe de vente via:

E-mail: [Union@upetech.net]

Numéro de téléphone: [+86 13434524996]

Le formulaire en ligne: [www.pogopinsconnector.com]

Veuillez fournir les détails suivants:

✔ Application (par exemple, dans le domaine médical, automobile, électronique grand public)

✔ Type de connecteur (p. ex. épingle magnétique, câble de charge)

✔ Spécifications (tension, courant, taille, résistance à l'eau, etc.)

✔ Quantité et délai de livraison

2. Obtenez une solution personnalisée (si nécessaire)

Nos ingénieurs examineront vos besoins et proposeront une conception personnalisée (le cas échéant).

Nous partagerons des modèles 3D, des échantillons ou des dessins techniques pour approbation.

Délai de paiement:

50% de dépôt (payé à l'avance): couvre les coûts de production (matériaux, main-d'œuvre).

50% du solde (payé avant expédition): Assure le contrôle de la qualité et l'engagement des deux parties.

Méthode de paiement

T/T (transfert bancaire),PayPal, Banque OCBC

Recommandation:

Utilisez PayPal pour les échantillons (plus sûr).

Utilisez T/T pour les commandes en vrac (frais inférieurs).

Temps d'échantillonnage:échantillon d'inventaire 2-3Jours ouvrables/échantillon sur mesure 5-7Jours ouvrables

Délai de production:10 à 15 jours ouvrables

Fabriqué pour:Amérique,Europe,Asie,Afrique du Sud

Délai de négociation:Produits à base de plantes

Frais de transport:Par avion, par mer, par express.

Le service:Haute qualité à prix raisonnable, service OEM, n'importe quelle taille spéciale, couleur, dessins sont acceptables
