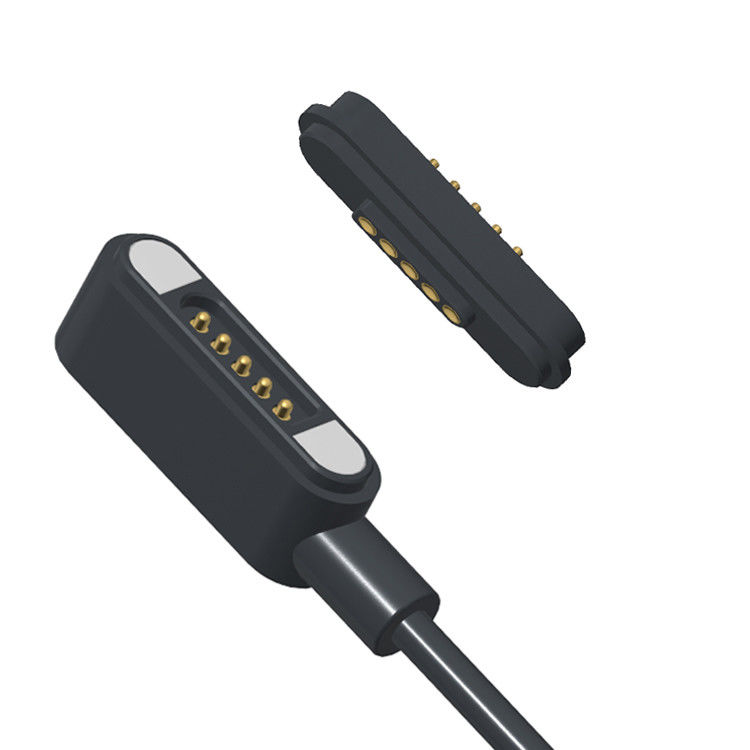

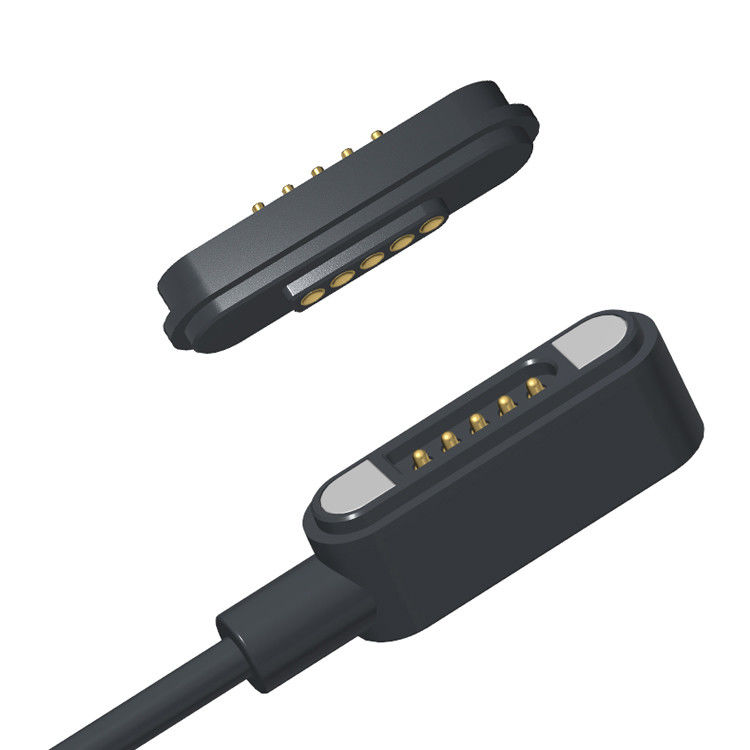

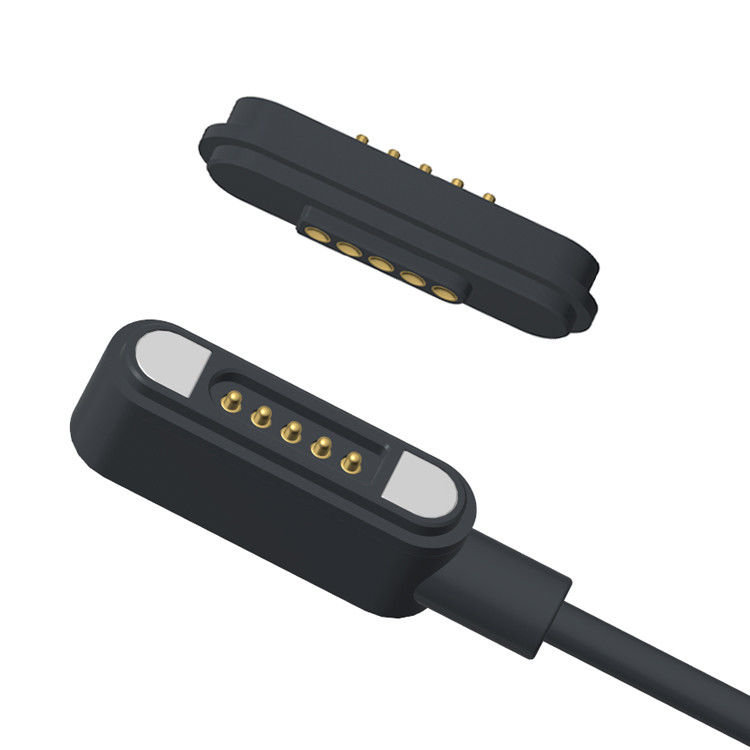

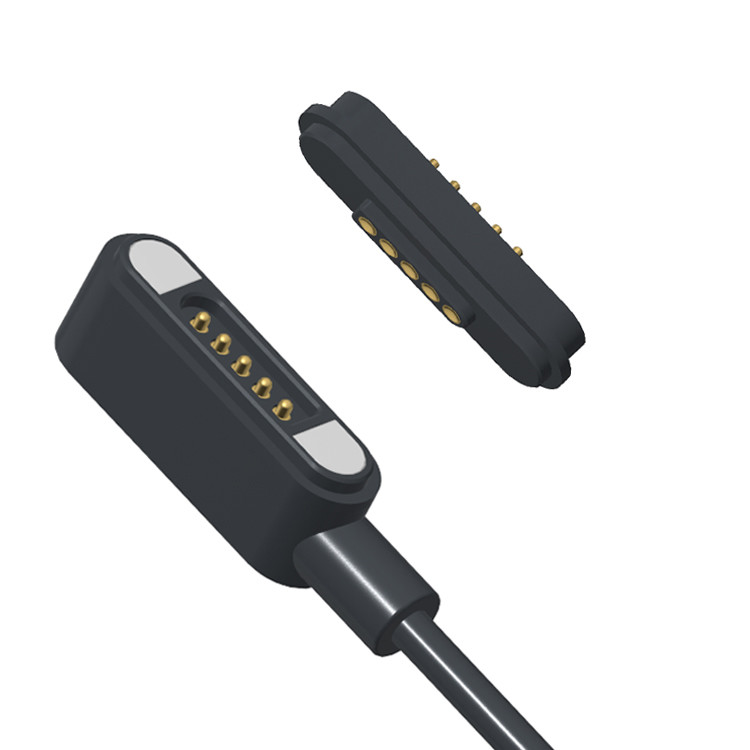

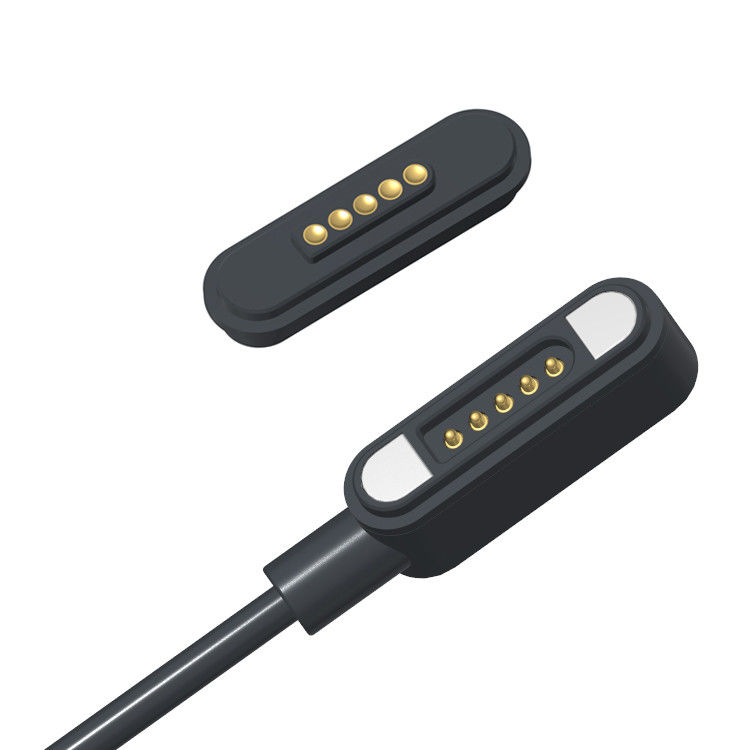

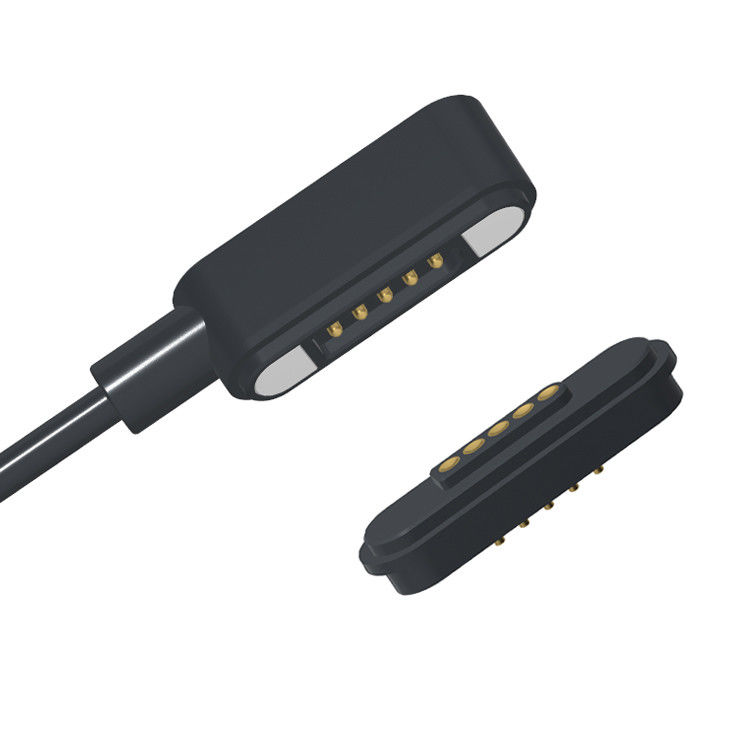

Connecteur de câble magnétique masculin et féminin sur produit électronique

Connecteur de câble magnétique masculin et féminin sur produit électronique.

UPE Manufacturer professionnel de connecteurs et de câbles magnétiques

Conception personnalisée Performance fiable Solutions de bout en bout

ÀUPE, nous sommes spécialisés dans la conception et la fabrication de haute qualitéconnecteurs magnétiquesetconnecteurs de câbles magnétiquesAvec notre équipe interne d'ingénieurs et de concepteurs experts, nous fournissons des solutions innovantes et de précision pour divers secteurs,y compris les appareils électroniques grand public, les dispositifs médicaux, l'IdO et les applications industrielles.

Afin d'assurer la durée de vie mécanique de contact de l'épingle, ne la comprimez JAMAIS au-delà de la course de travail définie indiquée dans le dessin.entraînant une diminution des performances ou une défaillance.

Matériaux:

Plug magnétique: Plug magnétique mâle

Moulure interne: PE transparente

Au-dessus du moulage: TPE noir

Le fil:OD3.0 4C 28AWG 2C 22AWG TPE noir

CableTie: PVC noir Cable à lèvres métallique

Connexion USB: connexion USB mâle

Le logement:Pour les véhicules à moteur à combustion

Pogo Pin: cuivre C6801 plaqué au 0,125um
Pinceau féminin: cuivre C6801 plaqué Au 0,125um
Magnéte: N52 NdFeB plaqué Ni Cu Ni

Casque HTN (UL94V-0): Convient pour les environnements à haute température et répond aux normes de sécurité en matière d'inflammabilité.

Pins en laiton C6801: bonne machinabilité et conductivité; plaque dorée améliore la durabilité et la résistance au contact.

N52 aimant avec plaquage Ni-Cu-Ni: haute résistance magnétique (N52 est la qualité commerciale la plus forte) avec plaquage résistant à la corrosion.

Méchique:

Force de contact: 80 g ± 20 g à 1,0 mm de la cigogne de travail

La cigogne pleine: 1,1 mm

Adsorption mâle et femelle Test de durée de vie: 10 000 cycles

Épreuve de capacité d'adsorption:L'adsorption de l'amarrement parent est de 800 g ± 20%.

Électrique:

La tension nominale:DC12V; la tension nominale: 3Amax.

Résistance au contact de la broche de ressort: 50 milliohm maximum.

Performance environnementale:

Température de fonctionnement: -25°C à +80°C

Test environnemental: pulvérisation de sel pendant 24 heures

Paramètre du connecteur de câble magnétique masculin et du connecteur magnétique féminin à 5 broches:

Dessin technique du connecteur de câble magnétique mâle à 5 broches

Dessin technique du connecteur magnétique femelle à 5 broches

Connecteur de câble magnétique à 5 broches

Vue de l'emballage:

Avantages du connecteur magnétique:

1Connectivité sans effort
✔ Adsorption automatique ️ Une conception intelligente et conviviale permet des connexions instantanées et sécurisées grâce à un alignement magnétique.
✔ Protection contre les chutes ️ Se détache facilement de l'interface de charge tout en maintenant les appareils stables, réduisant les chutes accidentelles.

2Une durabilité inégalée.
✔ Durée de vie prolongée ️ Préparé pour 100 000 ️ 200 000 cycles, assurant une fiabilité à long terme.
✔ IPX8 étanche à l'eau et à la poussière

3Chargement et transfert de données à haute performance
✔ Charge rapide (5A10A) Prend en charge la transmission à courant élevé pour une alimentation rapide.
✔ Transmission de signal à grande vitesse Remplace l'USB 2.0/HDMI traditionnel 1.3, permettant la transmission de signaux vidéo/audio avec des performances stables à haute fréquence.

4. Conception personnalisable et sûre
✔ Flexibilité esthétique
✔ Protégé contre les courts-circuits et les erreurs électriques

Application des produits à connecteurs magnétiques:

1.Les appareils portables, les équipements de positionnement intelligent, les bracelets intelligents pour enfants, les montres intelligentes, les téléphones portables portables, les casques Bluetooth, etc.)connexion à l'extrémité du fil à bande magnétique

2.Équipement médical,équipement sans fil,équipement de communication de données,équipement de télécommunication,équipement industriel et d'automatisation,équipement audiovisuel

3.Aviation, électronique aérospatiale, communication militaire

4- équipement de navigation, d'essai et de mesure pour automobiles

5.Électronique de consommation ((téléphones mobiles,ordinateurs tablettes, casques Bluetooth,caméra,horloge,produits électroniques de consommation portables et de nombreux autres domaines électroniques.)

Pourquoi UPE devrait-il être votre partenaire?

✔Qualité supérieureLes connecteurs magnétiques durables et à haut rendement permettent des connexions sécurisées.
✔Solutions sur mesureDes conceptions adaptées aux besoins spécifiques des applications.
✔Technologie innovante¢ Accouplement magnétique avancé pour des connexions faciles, sûres et rapides.
✔Applications étenduesIl est idéal pour l'électronique grand public, les appareils médicaux, les équipements industriels, etc.
✔Des performances fiables Conçu pour une longévité et une connectivité constante.

Comment passer votre commande de connecteur de câble magnétique avec UPE

1- Vous avez des demandes?
Donnez des détails tels que:

.Type de connecteur (alimentation, données, hybride, étanche, etc.)

.Ventilation et courant nominale

.Longueur du câble et spécifications

.Polarité magnétique et préférences d'alignement

Quantité et délai

Exigences particulières (création IP, blindage, certification, etc.)

.Option 1: Remplissez notre formulaire de demande de devis sur notre site internet.
.Option 2: Envoyez vos spécifications directement àSunion@upetech.net(ou votre contact désigné).

2Recevez un devis personnalisé
Notre équipe d'ingénieurs examinera vos exigences.

Nous vous proposerons un devis compétitif, y compris:Prix/délai de réalisation/options de prototypage (le cas échéant)

3Approuver et confirmer la commande.
Une fois le devis approuvé, nous finaliserons le plan de conception et de production.

Pour les nouveaux modèles, nous pouvons offrir des modèles 3D ou des échantillons à tester.

4. Production et assurance qualité
UPE fabrique votre commande avec un contrôle de qualité strict.

Nous pouvons fournir des rapports de test et des certifications sur demande.

5Livraison rapide et support
Votre commande est expédiée par votre méthode logistique préférée (DHL, FedEx, fret maritime, etc.).

Notre équipe reste disponible pour le support technique et les commandes futures.

Délai de paiement:

50% de dépôt (payé à l'avance): couvre les coûts de production (matériaux, main-d'œuvre).

50% du solde (payé avant expédition): Assure le contrôle de la qualité et l'engagement des deux parties.

Méthode de paiement

T/T (transfert bancaire),PayPal, Banque OCBC

Recommandation:

Utilisez PayPal pour les échantillons (plus sûr).

Utilisez T/T pour les commandes en vrac (frais inférieurs).

Temps d'échantillonnage:échantillon d'inventaire 2-3Jours ouvrables/échantillon sur mesure 5-7Jours ouvrables

Délai de production:10 à 15 jours ouvrables

Fabriqué pour:Amérique,Europe,Asie,Afrique du Sud

Délai de négociation:Produits à base de plantes

Frais de transport:Par avion, par mer, par express.

Le service:Haute qualité à prix raisonnable, service OEM, n'importe quelle taille spéciale, couleur, dessins sont acceptables
