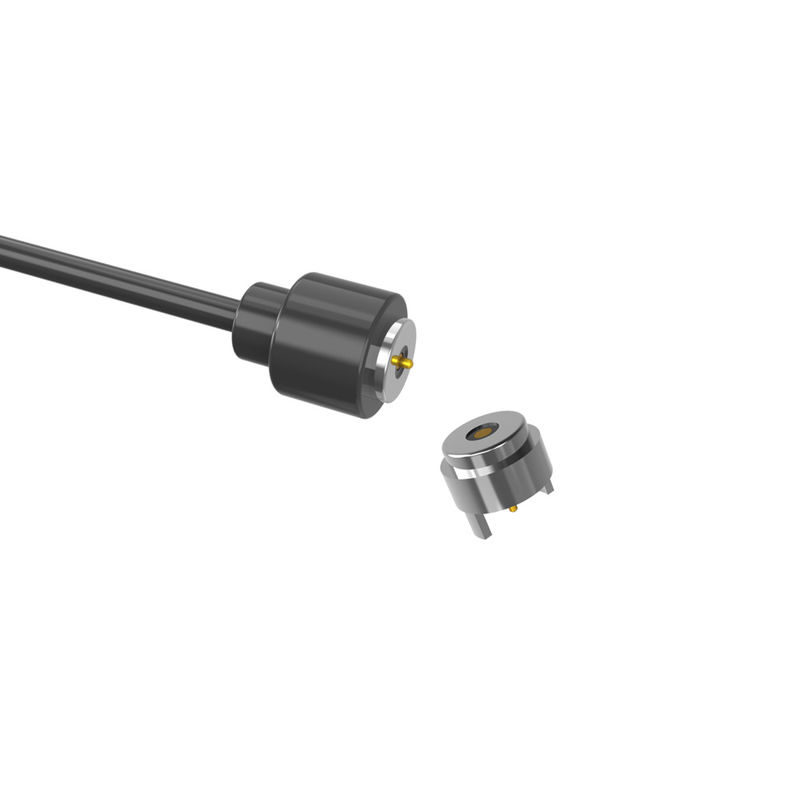

5.0 mm connecteur magnétique en courant continu rond mâle et femelle avec câble noir

Connecteur CC magnétique mâle et femelle rond de 5,0 mm avec câble noir.

UPE : Votre spécialiste en connecteurs et câbles magnétiques personnalisés

Conception et fabrication professionnelles : UPE est un fabricant leader spécialisé dans les connecteurs magnétiques et les connecteurs de câble magnétiques de haute qualité. Nous combinons une ingénierie robuste avec une fabrication de précision.

La personnalisation est au cœur de nos préoccupations : Notre équipe interne de designers professionnels travaille directement avec vous pour comprendre vos exigences uniques. Nous n'offrons pas seulement des produits standards ; nous excellons dans la personnalisation des connecteurs magnétiques.

Des solutions, pas seulement des produits : Nous concevons et fournissons des solutions de connecteurs à broches pogo magnétiques sur mesure pour résoudre vos défis de connectivité spécifiques. Quels que soient les besoins de votre application, UPE peut concevoir la connexion magnétique optimale.

Connecteur de câble magnétique mâle :
...Matériaux :
Broche Pogo : Laiton (Plongeur et corps plaqués 5U" Min Au sur 60~100U" Ni) ;
Boîtier : HTN noir + 30 % GF UL94 V-0 ;
Aimant : NdFeB N52 Plaquage Ni ;
Câble : Noir OD 2.0*2C (TC19*0.08),
Gaine de fil : TPE noir 90A.
Gaine du connecteur : TPE noir 90A.
...Mécanique :
Force du ressort : 50g±10g, à une course de travail de 0,70 mm.
Course complète : 0,90 mm.
Durée de vie mécanique : 10000 cycles min.
...Électrique :
Tension : 12V.
Courant : 1A.
Résistance de contact : 50mΩMax (PIN).
Test d'ouverture et de court-circuit à 100 %.
..Produit conforme ROHS ou REACH.
..Test au brouillard salin : 48 H.

Connecteur magnétique femelle :

..Matériaux :
PIN : C6801 sans plomb, plaqué 5U" Min Au sur 60~100U"Ni ;
Boîtier : HTN noir + 30 % GF UL94 V-0 ;
Coque : Laiton C3602 Plaquage Ni ;
Aimant : NdFeB N52 Plaquage Ni
...Électrique :
Tension : 12 V.
Courant : 1,0 A.
Résistance de contact : 50mΩMax (PIN).
Test d'ouverture et de court-circuit à 100 %.
Produit conforme ROHS ou REACH.
Test au brouillard salin : 48 H.

Description de l'application du produit (sans s'y limiter) :
1. Soudure sur carte PCB enfichable ;
2. Formation et encapsulation après soudure des fils ;
3. Une borne de transfert de cette carte PCB peut être ajoutée ;
4. Moulage par injection de moule intégrable ;
5. Les fils peuvent être collés directement.

Paramètre des connecteurs de câble magnétiques circulaires à 2 broches :

Schéma technique du connecteur de câble circulaire à 2 broches

Schéma technique du connecteur magnétique femelle circulaire à 2 broches

Recommandé disposition PCB

Avantages du connecteur magnétique :

● Conception humanisée de l'expérience de connexion par adsorption automatique ;
● Anti-chute humanisé : il est facile à retirer de l'interface de chargement,
et il n'est pas facile de retirer l'appareil ;
● Durée de vie : jusqu'à 100 000-200 000 cycles ;
● Conception étanche : l'extrémité femelle de l'appareil peut être étanche à la poussière et à l'eau (IPX8) ;
● Temps de charge rapide : la conception du connecteur magnétique 5A-10A supporte la transmission de courant important ;
● L'apparence du connecteur magnétique peut être adaptée en fonction de
la conception de l'appareil d'application du client ;
● Conception de la structure anti-court-circuit du produit et infaillible ;
● Réaliser la transmission de signaux haute fréquence, peut remplacer la fonction USB2.0 traditionnelle
Transmission de signaux vidéo et audio HDMI 1.3

Applications des produits :
