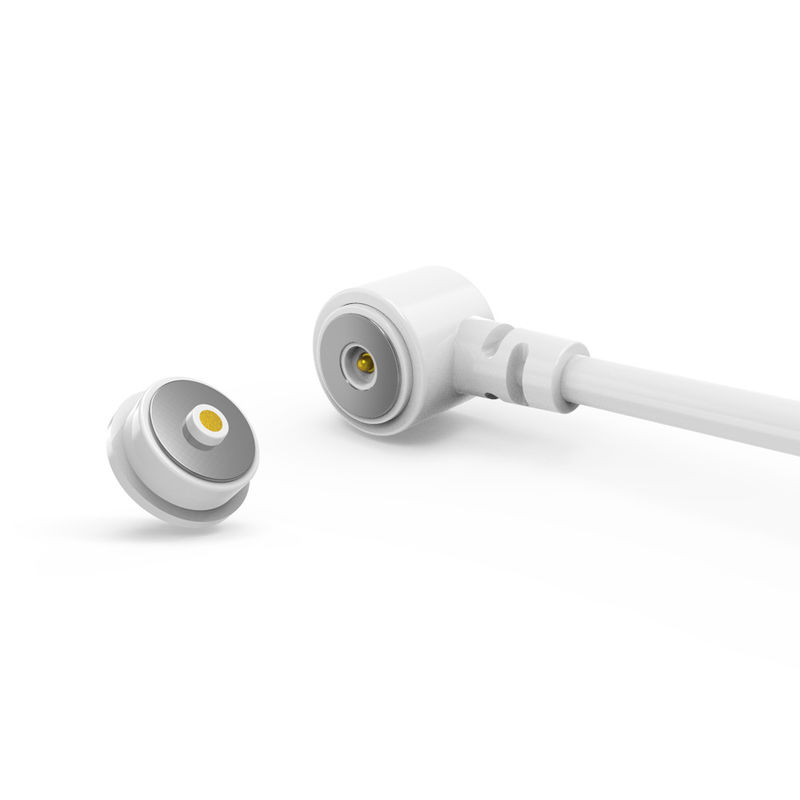

Connecteur de câble magnétique blanc chargeur de puissance mâle femelle connecteur de câble USB

Connecteur de câble magnétique blanc, chargeur d'alimentation mâle femelle, connecteur de câble USB.

UPE est un fabricant professionnel de connecteurs magnétiques et de connecteurs de câbles magnétiques.

Nous avons nos propres concepteurs professionnels pour répondre à toutes vos exigences et fournir un service de personnalisation de connecteurs magnétiques. Différents produits et solutions de connecteurs à broches pogo magnétiques peuvent être conçus en fonction des différents besoins des clients.

Nous adhérons à l'innovation technologique continue et aux produits de haute qualité comme cœur du développement de l'entreprise. Une équipe technique professionnelle et expérimentée possède plus de 15 ans d'expérience dans l'industrie des connecteurs. UPE a de nombreuses années d'expérience de travail dans le développement et la fabrication de produits. UPE assure la qualité des produits lors de la conception, du développement et de la fabrication des produits. En même temps, elle peut également fournir aux clients un support technique tel que le développement synchrone.

La zone de l'usine de production est strictement mise en œuvre conformément à la norme 7S, et l'atelier sans poussière est utilisé pour les opérations de production et l'environnement de travail est propre et bien rangé. Nous mettons en œuvre un contrôle qualité strict conformément aux normes du système de gestion de la qualité ISO90001.

Les produits sont principalement vendus en Europe, aux États-Unis, au Canada, en Australie et dans les pays et régions développés d'Asie.

Attention :

1. Aimants NdFeB permanents :
Nos produits utilisent des aimants en néodyme fer bore (NdFeB) de haute qualité, offrant une force magnétique permanente dans des conditions de fonctionnement normales.
Remarque : les propriétés magnétiques peuvent se dégrader dans les conditions suivantes :

Exposition dépassant la température de Curie spécifique au matériau

Dommages physiques ou compromission structurelle

Opposition soutenue par des pôles magnétiques similaires

2. Interférence du champ magnétique :
Les champs magnétiques inhérents peuvent affecter les appareils électroniques sensibles à proximité. Nous recommandons :

Le maintien d'une distance suffisante par rapport aux appareils sensibles

La mise en œuvre d'un blindage magnétique lorsque cela est essentiel

La consultation de notre équipe d'ingénieurs pour obtenir des conseils en matière d'intégration

Connecteur de câble magnétique mâle :

1. Matériaux et construction (Premium et durable) :

Broches Pogo : noyau en laiton avec placage haut de gamme (60~100µ" Ni sous 5µ" Au) assurant une résistance supérieure à la corrosion, une faible résistance de contact et une fiabilité à long terme.

Boîtier : Blanc LCP+30%GF UL94 V-0

Aimant : NdFeB N52 (plaqué Ni) – Force magnétique de pointe de l'industrie (grade N52) pour un accouplement sûr avec une protection contre la corrosion.

Câble et gaines :

Câble : OD 3,0 mm, 2 conducteurs (43x0,08 mm brins de cuivre étamé).

Connecteur et gaines de fils : Blanc TPE 90A – Flexible, résistant à l'abrasion et esthétiquement cohérent.

2. Performances mécaniques (conçues avec précision) :

Force du ressort : 60 g ±10 g à une course de travail de 0,4 mm – Optimisée pour une pression de contact stable et un accouplement facile.

Course : Course complète de 0,6 mm (course de travail de 1,0 mm).

Durée de vie : 10 000+ cycles – Conception robuste pour une haute fréquence

3. Fiabilité électrique (testée et certifiée) :

Puissance : 12 V / 2 A – Convient pour la transmission de données/d'alimentation à faible puissance (par exemple, appareils portables, appareils IoT).

Résistance de contact : ≤50 mΩ par broche (assurant une chute de tension minimale).

Tests : 100 % test de circuit ouvert/court-circuit + 48 H de brouillard salin (validation de la résistance à la corrosion).

Conformité : ROHS/REACH – Sans danger pour l'environnement pour les marchés mondiaux.

Connecteur magnétique femelle :

Composants et matériaux clés :

1. Broches (contacts électriques) :

. Matériau de base : alliage de laiton sans plomb C6801 (teneur en cuivre plus élevée que le laiton standard, offrant une meilleure conductivité et une meilleure résistance à la corrosion).

. Placage : identique au mâle - Min 5µ" Or (Au) sur 60-100µ" Nickel (Ni). Assure une excellente résistance à la corrosion et une faible résistance de contact.

2. Boîtier (corps principal en plastique) :

. Matériau : identique au mâle - Blanc LCP+30%GF UL94 V-0

3. Coque (structure métallique externe) :

. Matériau : alliage de laiton sans plomb C6801.

. Placage : Nickel (Ni). Fournit une protection contre la corrosion et une finition uniforme. Il s'agit d'une différence structurelle importante par rapport au connecteur mâle.

3. Aimant :

. Type : identique au mâle - NdFeB N52 (grade commun le plus puissant).

. Placage : Nickel (Ni). Essentiel pour la protection contre la corrosion des aimants.

Spécifications électriques :

1. Tension de fonctionnement : 12 V CC (identique au mâle).

2. Courant de fonctionnement : 3,0 A (différence critique - supérieur à la puissance nominale de 2 A du mâle).

3. Résistance de contact : Max 50 mΩ par broche (même spécification que le mâle).

4. Tests : 100 % test de circuit ouvert et court-circuit (contrôle qualité standard).

Conformité et fiabilité :

Conformité environnementale : explicitement conforme aux normes RoHS et REACH.

Résistance à la corrosion (test au brouillard salin) : 48 heures (identique au mâle, indiquant une bonne résistance environnementale pour le placage/les matériaux

Description de l'application du produit (sans s'y limiter) :

1. Soudure enfichable sur carte PCB ;
2. Formation et encapsulation après le soudage des fils ;
3. Une borne de transfert de cette carte PCB peut être ajoutée ;
4. Moulage par injection de moule intégrable ;
5. Les fils peuvent être collés directement.

Paramètre des connecteurs de câble magnétiques circulaires à 2 broches :

Dessin technique du connecteur de câble circulaire à 2 broches

Dessin technique du connecteur magnétique femelle circulaire à 2 broches

Recommandé disposition de pcb

Avantages du connecteur magnétique :

●Conception humanisée de l'expérience de connexion par adsorption automatique ;

●Anti-chute humanisé : il est facile à retirer de l'interface de chargement, et il n'est pas facile de retirer l'appareil ;

●Durée de vie : jusqu'à 100 000-200 000 cycles ;

●Conception étanche : l'extrémité femelle de l'appareil peut être étanche à la poussière et à l'eau (IPX8) ;

●Temps de charge rapide : la conception du connecteur magnétique 5A-10A résiste à la transmission de courant important ;

●L'apparence du connecteur magnétique peut être adaptée à la conception de l'appareil d'application du client ;

●Conception de la structure anti-court-circuit du produit et infaillible ;

●Réaliser la transmission de signaux haute fréquence, peut remplacer la fonction USB2.0 HDMI 1.3 Transmission de signaux vidéo et audio traditionnelle

Applications des produits :

1.Appareils portables, équipements de positionnement intelligents, bracelets intelligents pour enfants, montres intelligentes, téléphones portables portables, casques Bluetooth, etc.) câble de données, câble de chargement, connexion d'extrémité de fil à bande magnétique

2. Équipement médical, équipement sans fil, équipement de communication de données, équipement de télécommunication, équipement d'automatisation et industriel, équipement audiovisuel

3. Aviation, électronique aérospatiale, communication militaire

4. Automobile, navigation automobile, équipement de test et de mesure

5. Électronique grand public (téléphones portables, tablettes, casques Bluetooth, appareils photo, montres, produits électroniques grand public portables et de nombreux autres domaines électroniques.)

Pourquoi nous choisir ?

1. Service de personnalisation professionnel

2. Capacité de production d'échantillons rapide

3. Système de contrôle qualité strict

4. Traitement avec des composants importés

5. Équipement de test de haute précision

6. Procédures raisonnables de contrôle des coûts

7. Normes environnementales des produits

Comment passer la commande de connecteur de câble magnétique

Étape 1 : Soumettez vos exigences
Fournissez ces détails clés :

✅Type de connecteur : par exemple, chargement uniquement, données+alimentation (USB-C/HDMI), broche Pogo, hybride

✅Quantité : volume annuel estimé (par exemple, 50 000 unités/an)

✅Besoins de personnalisation :
. Forme/taille (par exemple, circulaire Ø5 mm, angle droit)
. Intensité nominale (par exemple, charge rapide 8 A)

. Indice IP (par exemple, étanche IPX8)

. Type de signal (par exemple, USB 2.0 + alimentation 12 V)
Esthétique (couleur, image de marque, finition de surface)

✅Spécifications techniques : tension de fonctionnement, cycles d'accouplement, plage de température de fonctionnement

Étape 2 : Devis et accord
UPE fournit :
. Prix unitaire (remises sur volume pour les commandes de plus de 5 000 unités)
. Délai de livraison (prototypage + production de masse)
. Conditions de paiement (par exemple, acompte de 50 %, 50 % avant expédition)

Finaliser : MOQ, calendrier de livraison, emballage

Étape 3 : Confirmer la commande et payer
Signer un BC ou un accord de commande formel

Payez en toute sécurité via :
. Virement bancaire (SWIFT/TT)
. PayPal
. Lettre de crédit (pour les commandes en gros)

Étape 4 : Production et expédition
✅Prototypage : 5 à 7 jours (approbation de l'échantillon avant la production de masse)

✅Production de masse : 15 à 20 jours (mise à l'échelle flexible)

Expédition :
. EXW
. Logistique traçable (DHL, FedEx, fret maritime)

Étape 5 : Assurance qualité
✅Avant expédition : UPE fournit des rapports de contrôle qualité (tests IP, contrôles de continuité)

✅Après la livraison : inspecter pour :
. Précision dimensionnelle
. Performances du signal/de l'alimentation
. Cohérence de la finition

Expédition

Pour toute question, veuillez envoyer à union@upetech.net
