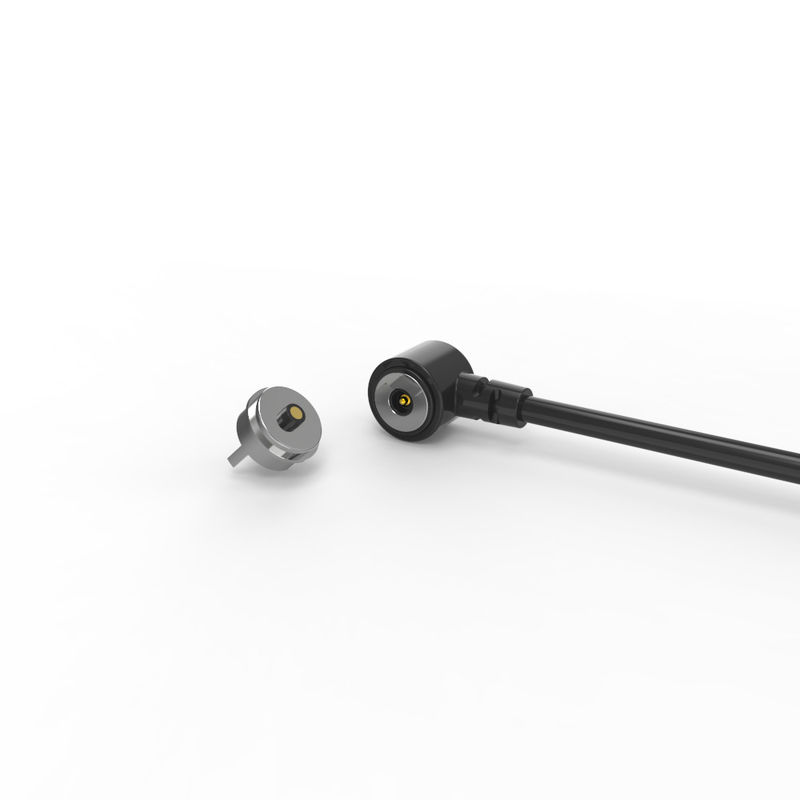

Connecteur d'alimentation magnétique rond NdFeB N52 mâle et femelle pour gants

Connecteur d'alimentation magnétique mâle et femelle rond NdFeB N52 pour gants.

Union Precision Electronic Co.,Ltd (UPE)  s'engage en tant qu'entreprise de haute technologie dans la conception, le développement, la production et la vente de Pogo Pin haut de gamme, de connecteurs Pogo Pin, de connecteurs magnétiques et de produits de support.

Nous adhérons à l'innovation technologique continue et aux produits de haute qualité comme cœur du développement de l'entreprise. Une équipe technique professionnelle et expérimentée possède plus de 15 ans d'expérience dans l'industrie des connecteurs. UPE a de nombreuses années d'expérience de travail dans le développement et la fabrication de produits. UPE assure la qualité des produits lors de la conception, du développement et de la fabrication des produits. En même temps, elle peut également fournir aux clients un support technique tel que le développement synchrone.

Les produits sont conformes aux normes de protection de l'environnement EU ROHS, REACH, HF.

Connecteur de câble magnétique mâle :

...Matériaux :
Pogo Pin : Laiton (Plongeur et corps plaqués 5U" Min Au sur 60~100U"Ni) ;
Boîtier : noir HTN+30%GF UL94 V-0 ;
Aimant : NdFeB N52 Plaquage Ni ;
Câble : noir OD 3.00*2C(TC43*0.08),
Gaine de fil : noir TPE 90A .
Gaine du connecteur : noir TPE 90A..
...Mécanique :
Force du ressort : 60g±10g, à une course de travail de 0,4 mm.
Course complète : 0,6 mm.
Durée de vie mécanique : 10000 cycles Min..
...Électrique :
Tension : 12 V.
Courant : 2A.
Résistance de contact : 50mΩMax (PIN).
Test d'ouverture et de court-circuit à 100 %.
...Produit conforme ROHS ou REACH.
...Test au brouillard salin : 48 H.

Connecteur magnétique femelle :

..Matériaux :
PINr : C6801 sans plomb, plaqué 5U" Min Au sur 60~100U"Ni ;
Boîtier : Noir HTN+30%GF UL94 V-0 ;
Coque : C6801 sans plomb Plaquage Ni ;
Aimant : NdFeB N52 Plaquage Ni
....Électrique :
Tension : 12,0 V.
Courant : 5,0 A.
Résistance de contact : 50mΩMax (PIN).
Test d'ouverture et de court-circuit à 100 %.
...Produit conforme ROHS ou REACH.
...Test au brouillard salin : 48H.
...& Dimension d'inspection clé.
… Description de l'application du produit (sans s'y limiter) :
1. Carte PCB à souder enfichable ;
2. Formation et encapsulation après le soudage des fils ;
3. Une borne de transfert de cette carte PCB peut être ajoutée ;
4. Moulage par injection de moule intégrable ;
5. Les fils peuvent être collés directement.

 Attention :
1. L'aimant utilise un matériau NdFeB, il peut conserver la force magnétique pour toujours (sauf haute température, cassé, connexion du même pôle)

2. L'aimant existe une interférence de champ magnétique

3. Peut concevoir une protection contre les courts-circuits

Paramètre des connecteurs de câble magnétiques circulaires à 2 broches :

Schéma technique du connecteur de câble circulaire à 2 broches

Schéma technique du connecteur magnétique femelle circulaire à 2 broches

Redisposition de PCB recommandée

Avantages du connecteur magnétique :

1. Expérience utilisateur sans effort

.Adsorption automatique : Se connecte facilement avec une simple action "encliquetable" – aucun alignement précis n'est nécessaire.

.Sécurité anti-chute : Se détache proprement sous tension (par exemple, en trébuchant sur le câble), protégeant les appareils contre les dommages.

2. Durabilité exceptionnelle

.Longue durée de vie : Évalué pour 100 000 à 200 000 cycles de connexion/déconnexion – dépassant de loin les connecteurs standard.

.Conception robuste : La structure renforcée résiste aux contraintes physiques et à une utilisation fréquente.

3. Résilience environnementale

.Étanchéité IPX8 : Le port côté appareil (femelle) résiste à l'immersion (idéal pour les appareils portables, le matériel médical, les appareils d'extérieur).

.Résistance à la poussière : La conception scellée empêche l'entrée de particules.

4. Fourniture d'énergie haute performance

.Prise en charge de la charge rapide : Gère des courants de 5A à 10A, permettant une charge rapide pour les appareils gourmands en énergie.

.Faible résistance : Optimisé pour une transmission efficace à courant élevé avec une perte d'énergie minimale.

5. Flexibilité de conception

.Esthétique personnalisable : Forme, couleur et image de marque adaptées aux appareils hôtes (par exemple, appareils portables, gadgets IoT).

.Adaptabilité du facteur de forme : Peut être conçu pour des profils ultra-minces ou des boîtiers spécialisés.

6. Sécurité améliorée

.Anti-court-circuit : Protection intégrée contre les courts-circuits accidentels lors de la connexion/du mauvais alignement.

.Polarité infaillible : La conception physique empêche une insertion incorrecte (protection contre l'inversion de polarité).

7. Capacité de signal avancée

.Données à haut débit : Prend en charge USB 2.0, HDMI 1.3, signaux audio/vidéo – remplaçant les ports traditionnels sans compromettre la fonction.

.Intégrité du signal : Maintient une transmission stable pour la vidéo/l'audio, même avec des déconnexions fréquentes.

Les domaines d'application des produits sont :

1. Équipement industriel, machine à trois protections, équipement de communication, équipement médical, équipement de terminal portable ;

2. Appareils portables intelligents, éducation intelligente, appareils de positionnement intelligents, jouets intelligents ;

Électronique grand public, tablettes, recharge partagée, casques Bluetooth TWS, électronique

3. Aérospatiale, dispositifs médicaux, électronique embarquée automobile, petits appareils électroménagers, équipements industriels automatisés, équipements de communication de données, équipements d'inspection industrielle, appareils sans fil, véhicules intelligents à déplacement sur rail
4. Appareils de réalité virtuelle (VR), appareils de véhicules aériens sans pilote, appareils de robots intelligents
5. Produits portables intelligents, produits de positionnement intelligents (montres intelligentes pour enfants, bracelets intelligents, téléphones portables portables, écouteurs Bluetooth, etc.)
6. Appareils domestiques intelligents, appareils de terminaux portables intelligents, équipements sanitaires intelligents, équipements sportifs d'extérieur intelligents, appareils de physiothérapie et de beauté intelligents
7. Électronique grand public, petits appareils électroménagers (imprimantes, smartphones, ordinateurs, appareils photo, équipements audiovisuels, PDA)

FAQ

1. Pourquoi nous choisir ?
Avec 100 % de sincérité, notre entreprise vous fournira le meilleur service, quels que soient les produits ou le service après-vente. Nous vous fournirons le devis le plus raisonnable et concevrons des échantillons de haute qualité en fonction de vos dessins ou de vos exigences. Nous fournissons une garantie à chaque client après la vente.

2. Pouvez-vous personnaliser des produits pour nous ?
Nous sommes très heureux de personnaliser ou de concevoir pour vous. Veuillez nous fournir votre dessin ou vos échantillons et nous indiquer vos exigences particulières concernant les produits. Nous pouvons personnaliser dès que possible en fonction de vos exigences.

3. Combien coûtera l'échantillon ?
S'il s'agit d'articles en stock, nous fournissons des échantillons aux clients gratuitement, mais vous devez prendre en charge le fret.
S'il s'agit d'articles personnalisés, nous facturerons des frais appropriés et rembourserons une proportion raisonnable des frais d'échantillon lorsque vous passerez une commande chez nous !

4. Qu'en est-il de votre délai de livraison ?
Le délai de livraison dépend de la quantité et de la difficulté de la commande du client. Généralement, la livraison des marchandises en stock se fait dans les 3 jours, tandis que les produits personnalisés sont livrés dans les 2 semaines.

5. Qu'en est-il du contrôle qualité de votre entreprise ?
Nous testerons et inspecterons les produits pour garantir la qualité des produits afin d'obtenir votre satisfaction. La qualité est la chose la plus importante dans notre entreprise, de la matière à la livraison, tout sera doublement vérifié et l'entreprise obtient la norme IS09001 pour garantir cela.

Comment commander des connecteurs magnétiques chez UPE

✅ Étape 1 : Soumettez vos exigences

✅ Étape 2 : Devis et accord

✅ Étape 3 : Confirmer la commande et payer

✅ Étape 4 : Production et expédition

✅ Étape 5 : Assurance qualité
