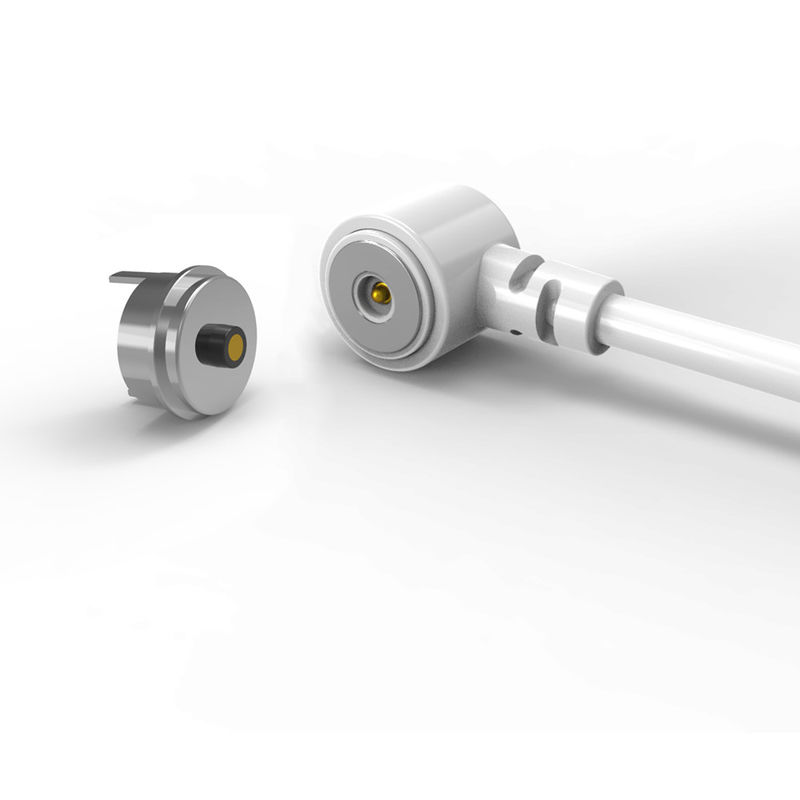

Cable de recharge USB magnétique pour ordinateur tablette

Câble de chargement USB magnétique personnalisé pour tablette, pour hommes et femmes.

UPE est un fabricant professionnel de connecteurs magnétiques et de câbles magnétiques.

En tant que fabricant mondial professionnel, la société UPE propose des solutions magnétiques de conception unique, conçues pour répondre aux exigences précises des clients. Nos produits se caractérisent par un facteur de forme compact et de précision. Utilisant des broches pogo magnétiques, ils garantissent une excellente conductivité électrique et une résistance supérieure à la corrosion, même dans des environnements exigeants.

Les produits sont principalement vendus en Europe, aux États-Unis, au Canada, en Australie et dans les pays et régions développés d'Asie.

Connecteur de câble magnétique mâle :

...Matériaux :
Broche Pogo : Laiton (Plongeur et corps plaqués 5U" Min Au sur 60~100U"Ni) ;
Boîtier : LCP blanc + 30 % GF UL94 V-0 ;
Aimant : NdFeB N52 Plaquage Ni ;
Câble :Blanc OD 3.00*2C(TC43*0.08),
Gaine du fil :Blanc TPE 90A .
Gaine du connecteur : Blanc TPE 90A..
...Mécanique :
Force du ressort : 60g±10g, à une course de travail de 0,4 mm.
Course complète : 0,6 mm.
Durée de vie mécanique : 10000 cycles min..
...Électrique :
Tension : 12 V.
Courant : 2A.
Résistance de contact : 50mΩMax (PIN).
Test d'ouverture et de court-circuit à 100 %.
...Produit conforme ROHS ou REACH.
...Test au brouillard salin : 48 H.

Connecteur magnétique femelle :

..Matériaux :
PINr : C6801 sans plomb, plaqué 5U" Min Au sur 60~100U"Ni ;
Boîtier : LCP blanc + 30 % GF UL94 V-0 ;
Coque : C6801 sans plomb Plaquage Ni ;
Aimant : NdFeB N52 Plaquage Ni
....Électrique :
Tension : 12,0 V.
Courant : 5,0 A.
Résistance de contact : 50mΩMax (PIN).
Test d'ouverture et de court-circuit à 100 %.
...Produit conforme ROHS ou REACH.
...Test au brouillard salin : 48H.
...& Dimension d'inspection clé.
… Description de l'application du produit (sans s'y limiter) :
1.Soudure enfichable sur carte PCB ;
2.Formation et encapsulation après soudure des fils ;
3.Une borne de transfert de cette carte PCB peut être ajoutée ;
4.Moulage par injection de moule intégrable ;
5.Les fils peuvent être collés directement.

Paramètre des connecteurs de câble magnétiques circulaires à 2 broches :

Schéma technique du connecteur de câble circulaire à 2 broches

Schéma technique du connecteur magnétique femelle circulaire à 2 broches

Recommandé disposition de la carte PCB

Avantages du connecteur magnétique :

●Conception humanisée de l'expérience de connexion par adsorption automatique ;

●Anti-chute humanisé : il est facile à retirer de l'interface de chargement, et il n'est pas facile de retirer l'appareil ;

●Durée de vie : jusqu'à 100 000-200 000 cycles ;

●Conception étanche : l'extrémité femelle de l'appareil peut être étanche à la poussière et à l'eau (IPX8) ;

●Temps de charge rapide : la conception du connecteur magnétique 5A-10A supporte la transmission de courant important ;

●L'apparence du connecteur magnétique peut être adaptée à la conception de l'appareil d'application du client ;

●Conception de la structure anti-court-circuit du produit et infaillible ;

●Réaliser la transmission de signaux haute fréquence, peut remplacer la fonction USB2.0 HDMI 1.3 Transmission de signaux vidéo et audio traditionnelle

●Les connecteurs femelles et les adaptateurs PCB peu encombrants peuvent réaliser des connexions de type pogo et de type patch SMT DIP

●L'excellent grade de résistance à la corrosion (48H-120H) répond aux exigences d'utilisation dans des environnements difficiles

●Excellentes interfaces extensibles, qui peuvent implémenter (Signal d'alimentation, Vidéo Audio, Jack, etc.)

●Le temps de développement est court, le coût de fabrication des moules est faible et il convient à la personnalisation

Applications des produits :

1.Aérospatiale, dispositifs médicaux, électronique embarquée automobile, petits appareils électroménagers, équipements industriels automatisés, équipements de communication de données, équipements d'inspection industrielle, dispositifs sans fil, véhicules intelligents à déplacement sur rail
2 : Appareils de réalité virtuelle (VR), appareils de véhicules aériens sans pilote, appareils de robots intelligents
3 : Produits portables intelligents, produits de positionnement intelligents (montres intelligentes pour enfants, bracelets intelligents, téléphones portables portables, écouteurs Bluetooth, etc.)
4 : Appareils domestiques intelligents, appareils terminaux portables intelligents, équipements sanitaires intelligents, équipements sportifs d'extérieur intelligents, appareils de physiothérapie et de beauté intelligents
5 : Électronique grand public, petits appareils électroménagers (imprimantes, smartphones, ordinateurs, appareils photo, équipements audiovisuels, PDA)

Pourquoi nous choisir ?

1.Équipe de R&D avec des capacités de conception et de développement indépendantes, peut être personnalisée avec le développement de produits ; vous avez juste un ID, nous ferons le reste pour vous, développement gratuit, temps de R&D 3 à 5 jours ouvrables.

2.Projets de produits à sélection multi-programmes, connexion ronde, carrée, rectangulaire, en forme avec l'utilisation flexible de la manière d'obtenir une belle apparence, économisant de l'espace, facile à brancher, la force magnétique peut atteindre 1N à 30N.

3.Mode de connexion : aimant à aimant, aimant à alliage, aimant à tôles de fer, etc., pour répondre à différentes structures et applications, éviter les interférences du champ magnétique, utiliser un aimant NdFeB, il peut conserver la force magnétique pour toujours.

Comment passer la commande de connecteur de câble magnétique

Étape 1 : Soumettez vos exigences
Fournissez ces détails clés :

✅Type de connecteur : par exemple, chargement uniquement, données + alimentation (USB-C/HDMI), broche Pogo, hybride

✅Quantité : Volume annuel estimé (par exemple, 50 000 unités/an)

✅Besoins de personnalisation :
.Forme/taille (par exemple, circulaire Ø5mm, à angle droit)
.Intensité nominale (par exemple, charge rapide 8A)

.Indice IP (par exemple, étanche IPX8)

.Type de signal (par exemple, USB 2.0 + alimentation 12V)
Esthétique (couleur, marque, finition de surface)

✅Spécifications techniques : Tension de fonctionnement, cycles d'accouplement, plage de température de fonctionnement

Étape 2 : Devis et accord
UPE fournit :
.Prix unitaire (remises sur volume pour les commandes de plus de 5 000)
.Délai de livraison (prototypage + production de masse)
.Conditions de paiement (par exemple, acompte de 50 %, 50 % avant expédition)

Finaliser : MOQ, calendrier de livraison, emballage

Étape 3 : Confirmer la commande et payer
Signer un BC ou un accord de commande formel

Payer en toute sécurité via :
.Virement bancaire (SWIFT/TT)
.PayPal
.Lettre de crédit (pour les commandes en gros)

Étape 4 : Production et expédition
✅Prototypage : 5 à 7 jours (approbation de l'échantillon avant la production de masse)

✅Production de masse : 15 à 20 jours (mise à l'échelle flexible)

Expédition :
.EXW
.Logistique traçable (DHL, FedEx, fret maritime)

Étape 5 : Assurance qualité
✅Avant expédition : UPE fournit des rapports de contrôle qualité (tests IP, contrôles de continuité)

✅Après livraison : Inspecter pour :
.Précision dimensionnelle
.Performances du signal/de l'alimentation
.Cohérence de la finition

Expédition

Pour toute question, veuillez envoyer à union@upetech.net
