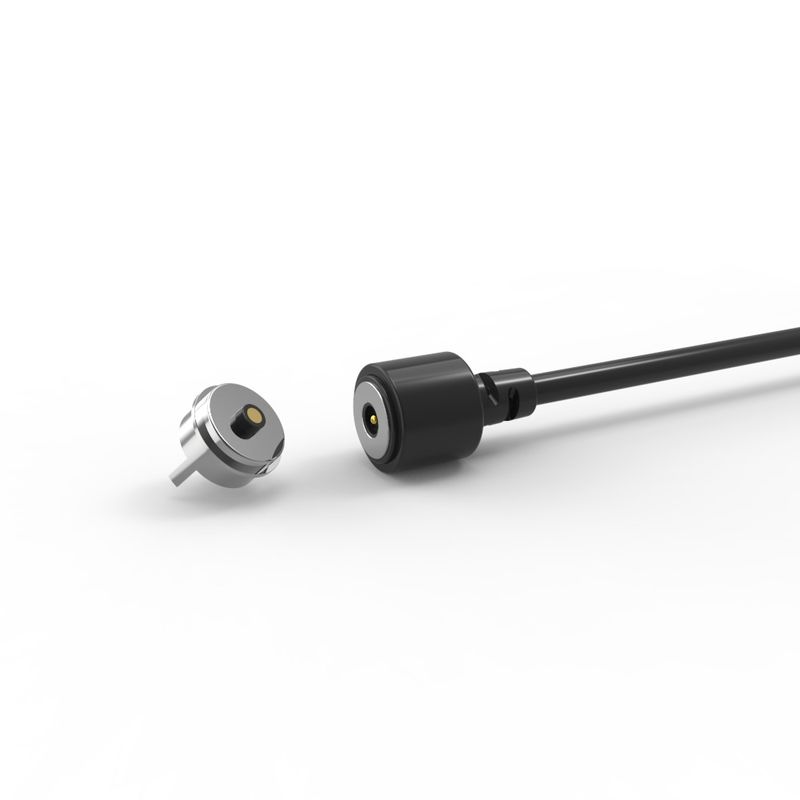

Connecteur de câble mâle et femelle à broches pogo magnétiques CC pour feu de vélo

Connecteur de câble à pin d'orientation magnétique à courant continu mâle et femelle pour lampe de vélo

Union Precision Electronic Co., Ltd (UPE) est spécialisée dans la recherche et le développement, la fabrication et la vente de connecteurs magnétiques de précision, de connecteurs de câbles de charge magnétiques de précision,fournir aux clients des solutions magnétiques .

connecteur de câble magnétique mâle:

...Matériaux:
Pogo Pin: laiton ((Plunger&Barrel plaqué 5U" Min Au sur 60~100U"Ni);
Le cas échéant, le système d'exploitation doit être équipé d'un dispositif de détection de la pollution.
"mécanique" pour le traitement de l'énergie électrique par induction;
Le câble: noir OD 3.00*2C ((TC43*0.08),
Vêtement métallique: noir TPE 90A.
Coupe de connecteur: noir TPE 90A..
...mécanique:
Force de ressort: 60 g ± 10 g, à 0,4 mm de la cigogne.
Une cigogne:0.6 mm.
Durée de vie mécanique: 10000 cycles min.
...électrique:
Voltage: 12 V
Courant: 2A.
Résistance au contact: 50mΩMax (PIN).
Test ouvert et court à 100%.
...produit conforme à la norme ROHS ou REACH.
...test de pulvérisation de sel: 48 heures.

connecteur magnétique féminin:

Les matériaux:
PINr:C6801 sans plomb, enduit de 5U" Min Au sur 60~100U" Ni;
Le cas échéant, le système d'exploitation doit être équipé d'un dispositif de détection de la pollution.
Concasseur: C6801 plaqué Ni sans plomb;
L'indicateur d'émission de CO2 doit être étalonné sur le sol.
... électrique:
Voltage:120,0 V.
Le courant:5.0A.
Résistance au contact: 50mΩMax (PIN).
Test ouvert et court à 100%.
...produit conforme à la norme ROHS ou REACH.
...test de pulvérisation de sel: 48 heures.
...& dimension de l'inspection clé.
... Description de l'application du produit (sans toutefois s'y limiter):
1. une carte de PCB à soudage en fichier;
2.Former et encapsuler des fils après soudage;
3.Un terminal de transfert de cette carte PCB peut être monté;
4- moulage par injection de moules intégrables;
5Les fils peuvent être reliés directement.

Attention!
1.L'aimant utilise du matériau NdFeB, il peut maintenir la force magnétique pour toujours (sauf à haute température, cassé, connexion au même pôle)

2. Magnétique existent des interférences de champ magnétique

3. Peut concevoir une protection contre les courts-circuits

Comment fonctionnent les connecteurs magnétiques?

.Les deux côtés se connectent magnétiquement lorsqu'ils sont placés à proximité l'un de l'autre
La lumière à l'arrière de la prise indique que la puissance coule.
Quand les côtés sont séparés, le courant s'arrête immédiatement.
Ils évitent les courts-circuits car les connecteurs se repoussent et s'ils s'attirent, c'est sur les pièces isolées (car les deux connecteurs libèrent le même pôle magnétique)

Paramètre des connecteurs de câbles magnétiques circulaires 2Pin:

Tracé technique du connecteur magnétique femelle circulaire 2Pin

RéL'agencement du circuit imprimé recommandé

Résistance à l'UPE:

1.Equipe de R & D conception indépendante et capacités de développement, peut être personnalisé avec le développement du produit; vous avez juste une pièce d'identité, nous ferons la gauche pour vous, développement gratuit, R & D temps 3-5 jours ouvrables.

2.Projets de produits de sélection multi-programme, ronde, carrée, rectangulaire, en forme de connexion avec l'utilisation flexible de la façon d'obtenir une belle apparence, économiser de l'espace, simple prise,la force magnétique peut atteindre 1N à 30N.

3.Mode de connexion: aimant à aimant, aimant à alliage, aimant à tôles de fer, etc.,pour répondre à des structures et à des applications différentes, éviter les interférences du champ magnétique, utiliser un aimant NdFeB,Il peut maintenir la force magnétique pour toujours..

Avantages du connecteur magnétique:

1Une expérience utilisateur sans effort

.Adsorption automatique: se connecte facilement grâce à une simple action "snap" sans alignement précis.

.Sécurité anti-chute: se détache proprement sous tension (par exemple, en trébuchant sur le câble), protégeant les appareils contre les dommages.

2.Durabilité exceptionnelle

.Durée de vie élevée du cycle: 100 000 à 200 000 cycles de raccordement/déconnexion, ce qui dépasse largement les connecteurs standard.

.Conception robuste: La structure renforcée résiste aux contraintes physiques et à l'utilisation fréquente.

3.Résilience environnementale

.IPX8 imperméabilisation: le port du côté de l'appareil (femme) résiste à l'immersion (idéal pour les appareils portables, les équipements médicaux, les appareils extérieurs).

.Résistance à la poussière: la conception scellée empêche la pénétration de particules.

4.Expérience d'alimentation à haute performance

.Prise en charge rapide: gère les courants 5A ∼ 10A, permettant une charge rapide pour les appareils à forte consommation d'énergie.

.Faible résistance: optimisée pour une transmission efficace à haut courant avec une perte d'énergie minimale.

5.Flexibilité de conception

.Esthétique personnalisable: forme, couleur et marque adaptées aux appareils hôtes (par exemple, les appareils portables, les gadgets IoT).

.Adaptabilité au facteur de forme: peut être conçu pour des profils ultra-minces ou des boîtiers spécialisés.

6.Sécurité améliorée

.Anti-courts-circuits: protection intégrée contre les courts-circuits accidentels lors de la connexion/décalage.

.Polarité infaillible: la conception physique empêche une insertion incorrecte (protection contre la polarité inverse).

7.Capacité de signal avancée

.Données haute vitesse: prend en charge l'USB 2.0, HDMI 1.3, les signaux audio/vidéo remplaçant les ports traditionnels sans compromettre la fonction.

.Intégrité du signal: maintient une transmission stable pour la vidéo/audio même avec des déconnexions fréquentes.

Les domaines d'application du produit sont les suivants:

1.Les appareils portables (horloges intelligentes, localisateur d'animaux domestiques, bracelet intelligent) sont chargés/câblés
2.ordinateur portable, PC tablette, PDA, terminal de données portatif;
3.Équipement médical, appareils sans fil, équipement de communication de données, équipement de télécommunications, équipement d'automatisation et équipement industriel;
4.Aviation, aérospatiale, communications militaires et électronique militaire
5.Équipement automobile, de navigation automobile, d'essai et de mesure

Questions fréquentes

1Pourquoi nous avoir choisis?
Avec 100% de sincérité, notre société vous fournira le meilleur service pour tous les produits ou après-vente.Nous fournirons le devis le plus raisonnable et concevoir des échantillons de haute qualité selon vos dessins ou exigencesNous offrons une garantie pour chaque client après vente.

2- Vous pouvez personnaliser les produits pour nous?
Nous sommes très heureux de personnaliser pour vous ou de concevoir pour vous. Veuillez nous fournir votre dessin ou échantillons, et dites-nous vos exigences particulières sur les produits.Nous pouvons personnaliser dès que possible selon vos exigences.

3Combien coûtera l'échantillon?
Si les articles sont en stock, nous fournissons des échantillons aux clients gratuitement, mais vous devez supporter le fret.
Si vous personnalisez les termes, nous vous facturerons le coût approprié et vous rembourserons une proportion raisonnable des frais d'échantillonnage lorsque vous aurez une commande pour nous!

4- Et le délai de livraison?
Le délai de livraison dépend de la quantité et de la difficulté de la commande du client. Habituellement, la livraison des marchandises en stock dans les 3 jours tandis que les produits personnalisés livrés dans les 2 semaines.

5- Et le contrôle qualité de votre entreprise?
Nous allons tester et inspecter les produits pour assurer la qualité des produits pour obtenir votre satisfaction. La qualité est la plus importante dans notre entreprise, du matériel à la livraison,Tout sera vérifié à deux reprises et la société obtiendra IS09001 pour s'assurer que cela.

Comment commander des connecteurs magnétiques chez UPE

✅ Première étape: soumettez vos exigences

✅Étape 2: devis et accord

✅Étape 3: Confirmer la commande et payer

✅ Étape 4: Production et expédition

✅Étape 5: Assurance qualité

Transport aérien

Toute question, s'il vous plaît envoyer àUnion@upetech.net
