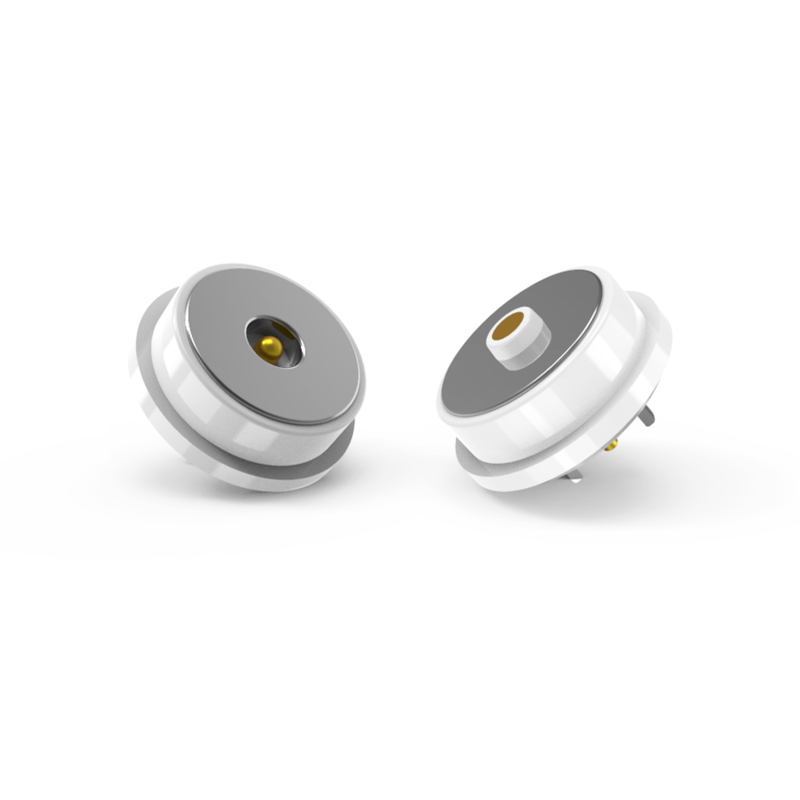

Connecteur magnétique circulaire blanc de diamètre 10,0 mm, mâle et femelle, avec 3A

Diamètre 10,0 mm connecteur magnétique blanc circulaire mâle et femelle avec 3A.

UPE est un fabricant professionnel de connecteurs magnétiques et de câbles magnétiques.

Nous avons nos propres concepteurs professionnels pour répondre à toutes vos exigences et fournir un service de personnalisation des connecteurs magnétiques.Différents produits et solutions de connecteurs à broche à pôles magnétiques peuvent être conçus en fonction des besoins différents des clients.

Les connecteurs magnétiques sont conformes à la norme RoHS et REACH.

Tous les connecteurs magnétiques ont passé le test de court-circuit à 100%.

Partie de connecteur magnétique mâle

...Matériel:

Plincheur:C6801 sans plomb, enduit de 5U" Min Au sur 60~100U" Ni;
Baril:C6801 sans plomb, enduit de 5U"Min Au sur 60~100U"Ni;
Le ressort:SUS 304 plaqué 1U"Au;
Pour les véhicules à moteur à combustion interne, la valeur maximale de la valeur maximale de combustion est de 0,01 W.
Concasseur: C6801 plaqué Ni sans plomb;
L'indicateur d'émission de CO2 doit être étalonné sur le sol.
...mécanique:
Force de ressort: 70 g ± 20 g, à une course de 1,0 mm.
Une cigogne:1.2 mm.
Durée de vie mécanique: 50000 cycles min.
...électrique:
Voltage:120,0 V.
Le courant:3.0 A.
Résistance au contact: 50mΩMax (PIN).
Test ouvert et court à 100%.
...produit conforme à la norme ROHS ou REACH.
...test de pulvérisation de sel: 48 heures.
... et dimension d' inspection de la clé.
... Description de l'application du produit (sans toutefois s'y limiter):
1. une carte de PCB à soudage en fichier;
2.Former et encapsuler des fils après soudage;
3.Un terminal de transfert de cette carte PCB peut être monté;
4- moulage par injection de moules intégrables;
5Les fils peuvent être reliés directement.

Partie de connecteur magnétique féminin

...Matériaux:
PIN:C6801 sans plomb, enduit de 5U"Min Au sur 60~100U"Ni;
Pour les véhicules à moteur à combustion interne, la valeur maximale de la valeur maximale de combustion est de 0,01 W.
"Précédent de fabrication":
L'indicateur d'émission de CO2 doit être étalonné sur le sol.
... électrique:
Voltage:120,0 V.
Le courant:3.0 A.
Résistance au contact: 50mΩMax (PIN).
Test ouvert et court à 100%.
...produit conforme à la norme ROHS ou REACH.
...test de pulvérisation de sel: 48 heures.
... et dimension d' inspection de la clé.
... Description de l'application du produit (sans toutefois s'y limiter):
1. une carte de PCB à soudage en fichier;
2.Former et encapsuler des fils après soudage;
3.Un terminal de transfert de cette carte PCB peut être monté;
4- moulage par injection de moules intégrables;
5Les fils peuvent être reliés directement.

Paramètre des connecteurs magnétiques CC:

Dessin technique du connecteur magnétique mâle circulaire

Dessin technique du connecteur magnétique circulaire féminin

La mise en page du PCB:

Avantages du connecteur magnétique:

● humaniser la conception de l'expérience de connexion d'adsorption automatique;

●Anti-chute humanisée: facile à retirer de l'interface de charge et difficile à retirer du dispositif;

● Durée de vie: jusqu'à 100 000 à 200 000 cycles;

●Conception imperméable à l'eau: l'extrémité féminine du dispositif peut être imperméable à la poussière et à l'eau (IPX8);

● Temps de charge rapide: la conception du connecteur magnétique 5A-10A résiste à une transmission de courant importante;

●L'apparence du connecteur magnétique peut être adaptée à la conception du dispositif d'application du client;

●la conception de la structure du produit anti-courts-circuit et sa résistance aux erreurs;

●Réaliser la transmission de signaux haute fréquence, peut remplacer la transmission traditionnelle de signaux vidéo et audio USB2.0 HDMI 1.3

●Les connecteurs féminins et les adaptateurs de PCB permettant d'économiser de l'espace peuvent réaliser des connexions de type pogo et SMT DIP

●L'excellente résistance à la corrosion (48H-120H) répond aux exigences d'utilisation dans des environnements difficiles

●Excellentes interfaces évolutives, qui peuvent mettre en œuvre (Power Signal, Video Audio, Jack, etc.)

●Le temps de développement est court, le coût de fabrication du moule est faible, et il convient à la personnalisation

Application des produits à connecteurs magnétiques:

1- l'aérospatiale, les dispositifs médicaux, l'électronique de bord automobile, les petits appareils ménagers, les équipements industriels automatisés, les équipements de communication de données, les équipements d'inspection industrielle,appareils sans fil, les véhicules intelligents à voie ferrée
2: appareils de réalité virtuelle (VR), appareils de véhicules aériens sans pilote, appareils de robots intelligents
3: Produits portables intelligents, produits de positionnement intelligent (horloges intelligentes pour enfants, bracelets intelligents, téléphones portables portables, écouteurs Bluetooth, etc.)
4: Appareils ménagers intelligents, terminaux portables intelligents, équipements sanitaires intelligents, équipements sportifs extérieurs intelligents, appareils de physiothérapie et de beauté intelligents
5: électronique grand public, petits appareils électroménagers (imprimantes, téléphones intelligents, ordinateurs, appareils photo, appareils audiovisuels, PDA)

Pourquoi UPE devrait-il être votre partenaire?

1.Equipe de R & D conception indépendante et capacités de développement, peut être personnalisé avec le développement du produit; vous avez juste une pièce d'identité, nous ferons la gauche pour vous, développement gratuit, R & D temps 3-5 jours ouvrables.

2.Projets de produits de sélection multi-programme, ronde, carrée, rectangulaire, en forme de connexion avec l'utilisation flexible de la façon d'obtenir une belle apparence, économiser de l'espace, simple prise,la force magnétique peut atteindre 1N à 30N.

3.Mode de connexion: aimant à aimant, aimant à alliage, aimant à tôles de fer, etc.,pour répondre à des structures et à des applications différentes, éviter les interférences du champ magnétique, utiliser un aimant NdFeB,Il peut maintenir la force magnétique pour toujours..

Comment passer votre commande de connecteur magnétique avec UPE

1- Vous avez des demandes?

Contactez notre équipe de vente via:

E-mail: [Union@upetech.net]

Numéro de téléphone: [+86 13434524996]

Le formulaire en ligne: [www.pogopinsconnector.com]

Veuillez fournir les détails suivants:

✔ Application (par exemple, dans le domaine médical, automobile, électronique grand public)

✔ Type de connecteur (p. ex. épingle magnétique, câble de charge)

✔ Spécifications (tension, courant, taille, résistance à l'eau, etc.)

✔ Quantité et délai de livraison

2. Obtenez une solution personnalisée (si nécessaire)

Nos ingénieurs examineront vos besoins et proposeront une conception personnalisée (le cas échéant).

Nous partagerons des modèles 3D, des échantillons ou des dessins techniques pour approbation.

Délai de paiement:

50% de dépôt (payé à l'avance): couvre les coûts de production (matériaux, main-d'œuvre).

50% du solde (payé avant expédition): assure le contrôle de la qualité et l'engagement des deux parties.

Méthode de paiement

T/T (transfert bancaire),PayPal, Banque OCBC

Recommandation:

Utilisez PayPal pour les échantillons (plus sûr).

Utilisez T/T pour les commandes en vrac (frais inférieurs).

Temps d'échantillonnage:échantillon d'inventaire 2-3Jours ouvrables/échantillon sur mesure 5-7Jours ouvrables

Délai de production:10 à 15 jours ouvrables

Fabriqué pour:Amérique,Europe,Asie,Afrique du Sud

Délai de négociation:Produits à base de plantes

Frais de transport:Par avion, par mer, par express.

Le service:Haute qualité à prix raisonnable, service OEM, n'importe quelle taille spéciale, couleur, dessins sont acceptables

Transport aérien
