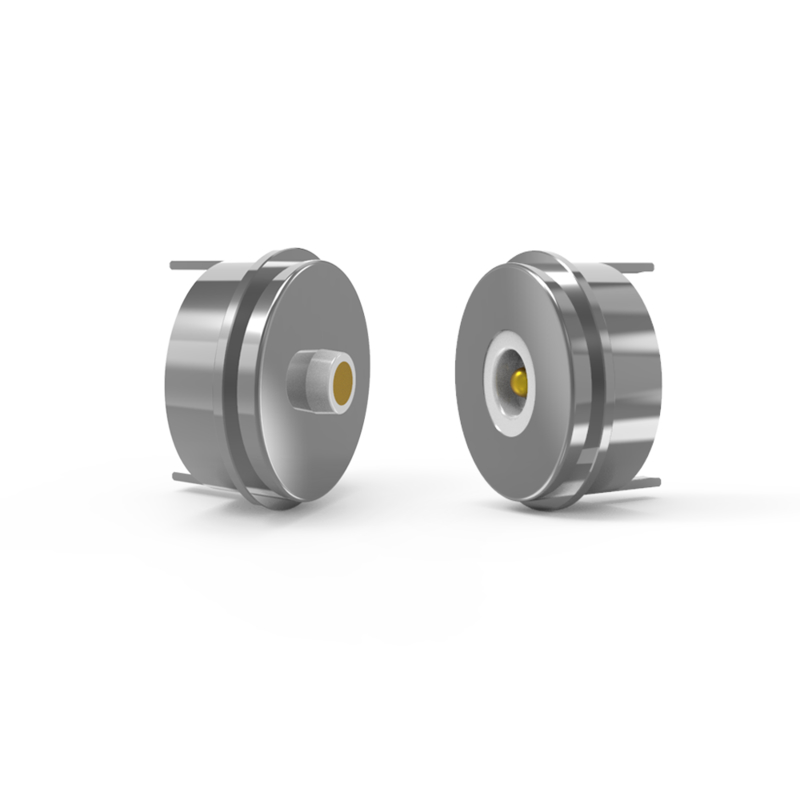

Connecteur magnétique mâle femelle rond 10 mm, connecteur d'alimentation magnétique 12V 5A

Connecteur magnétique mâle femelle rond de 10 mm, connecteur d'alimentation magnétique 12V 5A.

UPE conçoit et fabrique des connecteurs magnétiques professionnels, des connecteurs de câble magnétiques pour les clients.
Il vous suffit de nous fournir votre identifiant et de décrire l'application de vos produits avec vos exigences, puis notre ingénieur vous donnera des suggestions et nous pouvons également vous aider à finaliser la conception de vos produits, ou UPE peut le concevoir pour vous si vous en avez besoin.

Partie connecteur magnétique mâle

...Matériau :

Piston : C6801 sans plomb, placage 5U" Min Au sur 60~100U"Ni ;
Corps : C6801 sans plomb, placage 5U" Min Au sur 60~100U"Ni ;
Ressort : SUS 304 placage 1U"Au ;
Boîtier : LCP blanc + 30 % GF UL94 V-0 ;
Coque : C6801 sans plomb Placage Ni ;
Aimant : NdFeB N52 Placage Ni
...Mécanique :
Force du ressort : 80 g±20 g, à une course de travail de 1,0 mm.
Course complète : 1,2 mm.
Durée de vie mécanique : 50 000 cycles min.
...Électrique :
Tension : 12,0 V.
Courant : 5,0 A.
Résistance de contact : 50 mΩMax (PIN).
Test d'ouverture et de court-circuit à 100 %.
...Produit conforme ROHS ou REACH.
...Test au brouillard salin : 48H.
..& Dimension d'inspection clé .
… Description de l'application du produit (sans s'y limiter) :
1.Soudure enfichable sur carte PCB ;
2.Formation et encapsulation après soudure des fils ;
3.Une borne de transfert de cette carte PCB peut être ajoutée ;
4.Moulage par injection de moule intégrable ;
5.Les fils peuvent être collés directement.

Partie connecteur magnétique femelle

...Matériaux :
PIN : C6801 sans plomb, placage 5U"Min Au sur 60~100U"Ni ;
Boîtier : LCP blanc + 30 % GF UL94 V-0 ;
Coque : Lead-freeC6801 Placage Ni ;
Aimant : NdFeB N52 Placage Ni
....Électrique :
Tension : 12,0 V.
Courant : 5,0 A.
Résistance de contact : 50 mΩMax (PIN).
Test d'ouverture et de court-circuit à 100 %.
...Produit conforme ROHS ou REACH.
...Test au brouillard salin : 48H.
...& Dimension d'inspection clé .
… Description de l'application du produit (sans s'y limiter) :
1.Soudure enfichable sur carte PCB ;
2.Formation et encapsulation après soudure des fils ;
3.Une borne de transfert de cette carte PCB peut être ajoutée ;
4.Moulage par injection de moule intégrable ;
5.Les fils peuvent être collés directement.

Paramètre des connecteurs magnétiques CC :

Dessin technique du connecteur magnétique mâle circulaire

Dessin technique du connecteur magnétique femelle circulaire

Disposition du circuit imprimé :

Avantages du connecteur magnétique :

●Conception humanisée de l'expérience de connexion par adsorption automatique ;

●Anti-chute humanisé : il est facile à retirer de l'interface de chargement et il n'est pas facile de retirer l'appareil ;

●Durée de vie : jusqu'à 100 000 à 200 000 cycles ;

●Conception étanche : l'extrémité femelle de l'appareil peut être étanche à la poussière et à l'eau (IPX8) ;

●Temps de charge rapide : la conception du connecteur magnétique 5A-10A supporte la transmission de courant important ;

●L'apparence du connecteur magnétique peut être adaptée à la conception de l'appareil d'application du client ;

●Conception de la structure anti-court-circuit du produit et infaillible ;

●Réaliser une transmission de signal haute fréquence, peut remplacer la fonction USB2.0 HDMI 1.3 Transmission de signal vidéo et audio traditionnelle

●Les connecteurs femelles et les adaptateurs PCB peu encombrants peuvent réaliser des connexions de type pogo et de cordon de raccordement SMT DIP

●L'excellente qualité de résistance à la corrosion (48H-120H) répond aux exigences d'utilisation dans des environnements difficiles

●Excellentes interfaces extensibles, qui peuvent implémenter (Signal d'alimentation, Vidéo Audio, Jack, etc.)

●Le temps de développement est court, le coût de fabrication des moules est faible et il convient à la personnalisation

Application des produits de connecteurs magnétiques :

FAQ

1.Pourquoi nous choisir ?
Avec 100 % de sincérité, notre société vous fournira le meilleur service, quels que soient les produits ou le service après-vente. Nous fournirons le devis le plus raisonnable et concevrons des échantillons de haute qualité en fonction de vos dessins ou de vos exigences. Nous fournissons une garantie pour chaque client après la vente.

2.Pouvez-vous personnaliser des produits pour nous ?
Nous sommes très heureux de personnaliser ou de concevoir pour vous. Veuillez nous fournir votre dessin ou vos échantillons et nous indiquer vos exigences particulières concernant les produits. Nous pouvons personnaliser dès que possible en fonction de vos exigences.

3.Combien coûtera l'échantillon ?
S'il s'agit d'articles en stock, nous fournissons des échantillons aux clients gratuitement, mais vous devez prendre en charge le fret.
Si vous personnalisez des articles, nous facturerons des frais appropriés et rembourserons une proportion raisonnable des frais d'échantillon lorsque vous passerez une commande chez nous !

4.Qu'en est-il de votre délai de livraison ?
Le délai de livraison dépend de la quantité et de la difficulté de la commande du client. Généralement, les marchandises en stock sont livrées dans les 3 jours, tandis que les produits personnalisés sont livrés dans les 2 semaines.

5.Qu'en est-il du contrôle qualité de votre entreprise ?
Nous testerons et inspecterons les produits pour garantir la qualité des produits afin d'obtenir votre satisfaction. La qualité est la chose la plus importante dans notre entreprise, de la matière à la livraison, tout sera vérifié deux fois et l'entreprise obtient la norme IS09001 pour garantir cela.

Comment passer votre commande de connecteur magnétique avec UPE

1. Soumettez vos exigences

Contactez notre équipe commerciale via :

E-mail : [union@upetech.net]

Téléphone : [+86 13434524996]

Formulaire en ligne : [www.pogopinsconnector.com]

Fournir des détails :

✔ Application (par exemple, médical, automobile, électronique grand public)

✔ Type de connecteur (par exemple, broche pogo magnétique, câble de chargement)

✔ Spécifications (tension, courant, taille, indice d'étanchéité, etc.)

✔ Quantité et délai de livraison

2. Obtenez une solution personnalisée (si nécessaire)

Nos ingénieurs examineront vos besoins et proposeront une conception personnalisée (si nécessaire).

Nous partagerons des modèles 3D, des échantillons ou des dessins techniques pour approbation.

Conditions de paiement :

Acompte de 50 % (payé à l'avance) : couvre les coûts de production (matériaux, main-d'œuvre).

Solde de 50 % (payé avant l'expédition) : garantit le contrôle qualité et l'engagement des deux parties.

Mode de paiement :

T/T (virement bancaire), PayPal, OCBC Bank

Recommandation :

Utilisez PayPal pour les échantillons (plus sûr).

Utilisez T/T pour les commandes en gros (frais moins élevés).

Délai d'exécution des échantillons :Échantillon d'inventaire 2-3 jours ouvrables/échantillon personnalisé 5-7 jours ouvrables

Délai de production :10-15 jours ouvrables

Fabriqué pour :Amérique, Europe, Asie, Afrique du Sud

Terme commercial : EXW

Fret : Air, Mer, Express

Service : Haute qualité à un prix raisonnable, service OEM, toute taille, couleur et conception spéciales sont acceptables
