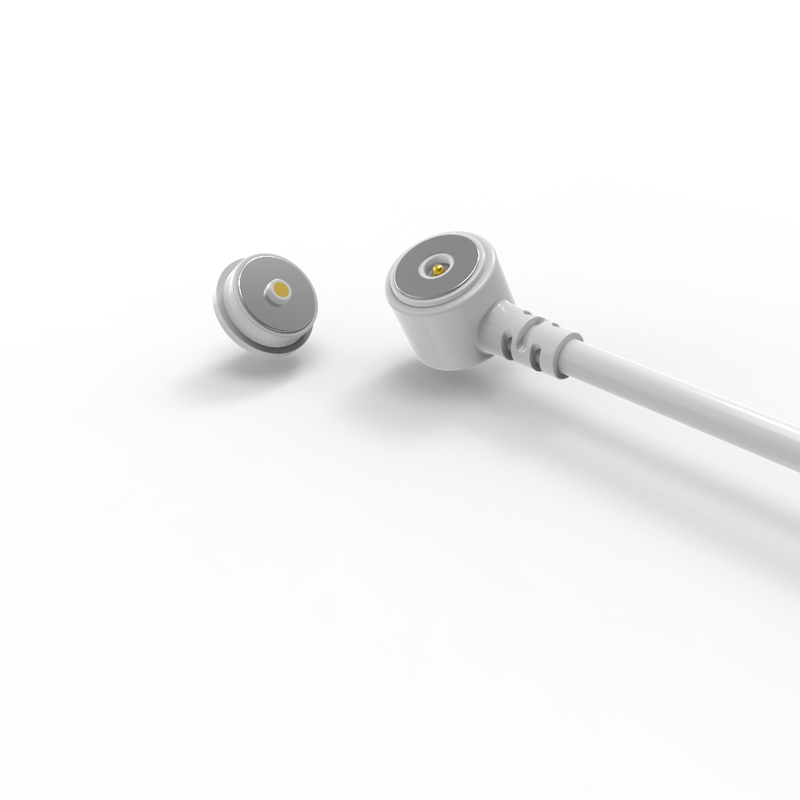

Fabrication de connecteurs de câbles magnétiques blancs de 10,0 mm pour appareils électroménagers

Fabrication de connecteurs de câbles magnétiques blancs de 10 mm pour appareils ménagers.

UPE est un fabricant professionnel de connecteurs magnétiques et de câbles magnétiques.

Les connecteurs de câbles de charge magnétique UPE ayant les caractéristiques de la haute durée de vie et de la protection contre le court-circuit, du magnétisme fort et sûr, etc., nous nous concentrons également sur le développement de connecteurs haute performance,notre série de connecteurs magnétiques fournit toutes les fonctions communes.

Les produits sont principalement vendus en Europe, aux États-Unis, au Canada, en Australie et dans les pays et régions développés d'Asie.

Attention!
1.L'aimant utilise du matériau NdFeB, il peut maintenir la force magnétique pour toujours (sauf à haute température, cassé, connexion au même pôle)

2. Magnétique existent des interférences de champ magnétique

connecteur de câble magnétique mâle:

...Matériaux:
Pogo Pin: laiton ((Plunger&Barrel plaqué 5U" Min Au sur 60~100U"Ni);
Pour les véhicules à moteur à combustion interne, la valeur maximale de la valeur maximale de combustion est de 0,01 W.
"mécanique" pour le traitement de l'énergie électrique;
Le câble:BlancOD 3,5*2C ((TC65*0,08),
Pour les appareils de surveillance:BlancLe TPE 90A.
Veste de connecteur: TPE blanc 90A..
...mécanique:
Force de ressort: 70 g ± 20 g, à 1,0 mm de la cigogne.
La cigogne à pleine capacité: 1,2 mm.
Durée de vie mécanique: 10000 cycles min.
...électrique:
Voltage: 12 V
Courant: 3A.
Résistance au contact: 50mΩMax (PIN).
Test ouvert et court à 100%.
...produit conforme à la norme ROHS ou REACH.
...test de pulvérisation de sel: 48 heures.

connecteur magnétique féminin:

Les matériaux:
PINr:C6801 sans plomb, enduit de 5U" Min Au sur 60~100U" Ni;
Pour les véhicules à moteur à combustion interne, la valeur maximale de la valeur maximale de combustion est de 0,01 W.
Concasseur: C6801 plaqué Ni sans plomb;
L'indicateur d'émission de CO2 doit être étalonné sur le sol.
... électrique:
Voltage:120,0 V.
Le courant est de 3,0 A.
Résistance au contact: 50mΩMax (PIN).
Test ouvert et court à 100%.
...produit conforme à la norme ROHS ou REACH.
...test de pulvérisation de sel: 48 heures.
... Description de l'application du produit (sans toutefois s'y limiter):
1. une carte de PCB à soudage en fichier;
2.Former et encapsuler des fils après soudage;
3.Un terminal de transfert de cette carte PCB peut être monté;
4- moulage par injection de moules intégrables;
5Les fils peuvent être reliés directement.

Paramètre des connecteurs de câbles magnétiques circulaires 2Pin:

Tracé technique du connecteur de câble magnétique mâle circulaire 2Pin

Tracé technique du connecteur magnétique femelle circulaire 2Pin

RéL'agencement du circuit imprimé recommandé

Avantages du connecteur magnétique:

● humaniser la conception de l'expérience de connexion d'adsorption automatique;

●Anti-chute humanisée: facile à retirer de l'interface de charge et difficile à retirer du dispositif;

● Durée de vie: jusqu'à 100 000 à 200 000 cycles;

●Conception imperméable à l'eau: l'extrémité féminine du dispositif peut être imperméable à la poussière et à l'eau (IPX8);

● Temps de charge rapide: la conception du connecteur magnétique 5A-10A résiste à une transmission de courant importante;

●L'apparence du connecteur magnétique peut être adaptée à la conception du dispositif d'application du client;

●la conception de la structure du produit anti-courts-circuit et sa résistance aux erreurs;

●Réaliser la transmission de signaux haute fréquence, peut remplacer la transmission traditionnelle de signaux vidéo et audio USB2.0 HDMI 1.3

●Les connecteurs féminins et les adaptateurs de PCB permettant d'économiser de l'espace peuvent réaliser des connexions de type pogo et SMT DIP

●L'excellente résistance à la corrosion (48H-120H) répond aux exigences d'utilisation dans des environnements difficiles

●Excellentes interfaces évolutives, qui peuvent mettre en œuvre (Power Signal, Video Audio, Jack, etc.)

●Le temps de développement est court, le coût de fabrication du moule est faible, et il convient à la personnalisation

Application du produit:

1- l'aérospatiale, les dispositifs médicaux, l'électronique de bord automobile, les petits appareils ménagers, les équipements industriels automatisés, les équipements de communication de données, les équipements d'inspection industrielle,appareils sans fil, les véhicules intelligents à voie ferrée
2: appareils de réalité virtuelle (VR), appareils de véhicules aériens sans pilote, appareils de robots intelligents
3: Produits portables intelligents, produits de positionnement intelligent (horloges intelligentes pour enfants, bracelets intelligents, téléphones portables portables, écouteurs Bluetooth, etc.)
4: Appareils ménagers intelligents, terminaux portables intelligents, équipements sanitaires intelligents, équipements sportifs extérieurs intelligents, appareils de physiothérapie et de beauté intelligents
5: électronique grand public, petits appareils électroménagers (imprimantes, téléphones intelligents, ordinateurs, appareils photo, appareils audiovisuels, PDA)

Pourquoi nous avoir choisis?

1.Equipe de R & D conception indépendante et capacités de développement, peut être personnalisé avec le développement du produit; vous avez juste une pièce d'identité, nous ferons la gauche pour vous, développement gratuit, R & D temps 3-5 jours ouvrables.

2.Projets de produits de sélection multi-programme, ronde, carrée, rectangulaire, en forme de connexion avec l'utilisation flexible de la façon d'obtenir une belle apparence, économiser de l'espace, simple prise,la force magnétique peut atteindre 1N à 30N.

3.Mode de connexion: aimant à aimant, aimant à alliage, aimant à tôles de fer, etc.,pour répondre à des structures et à des applications différentes, éviter les interférences du champ magnétique, utiliser un aimant NdFeB,Il peut maintenir la force magnétique pour toujours..

Comment placer la commande de connecteur de câble magnétique

Première étape: Expliquez vos besoins
Veuillez fournir les détails suivants:

✅Type de connecteur: par exemple, chargement uniquement, données + alimentation (USB-C/HDMI), Pogo Pin, hybride

✅Quantité: volume annuel estimé (par exemple, 50 000 unités par an)

✅Besoins de personnalisation:
.Forme/taille (par exemple, circulaire Ø5 mm, à angle droit)
.Current nominal (par exemple, charge rapide de 8 A)

Rating IP (par exemple, imperméable à l'eau IPX8)

.Types de signaux (par exemple, USB 2.0 + alimentation 12V)
Esthétique (couleur, marque, finition de surface)

✅Spécifications techniques: tension de fonctionnement, cycles d'accouplement, plage de température de fonctionnement

Étape 2: devis et accord
L'UPE fournit:
Prix unitaires (réductions de volume pour les commandes de plus de 5 000)
- Temps de réalisation (prototypage + production en série)
Conditions de paiement (par exemple, dépôt de 50%, 50% avant expédition)

Finalisation: MOQ, calendrier de livraison, emballage

Étape 3: Confirmer la commande et payer
Signature d'un PO ou d'un accord formel de commande

Vous payez en toute sécurité via:
.Transfert bancaire (SWIFT/TT)
- Je suis payé.
- Lettre de crédit (pour les commandes en vrac)

Étape 4: Production et expédition
✅Prototypage: 5 à 7 jours (approbation de l'échantillon avant la production en série)

✅Production de masse: 15 à 20 jours (échelle flexible)

Pour la navigation:
.EXW
Logistique traçable (DHL, FedEx, fret maritime)

Étape 5: Assurance qualité
✅Avant expédition: UPE fournit des rapports de contrôle qualité (essais IP, contrôles de continuité)

✅Après la livraison: vérifier:
.Précision dimensionnelle
Performance du signal/puissance
. Finissez la consistance
