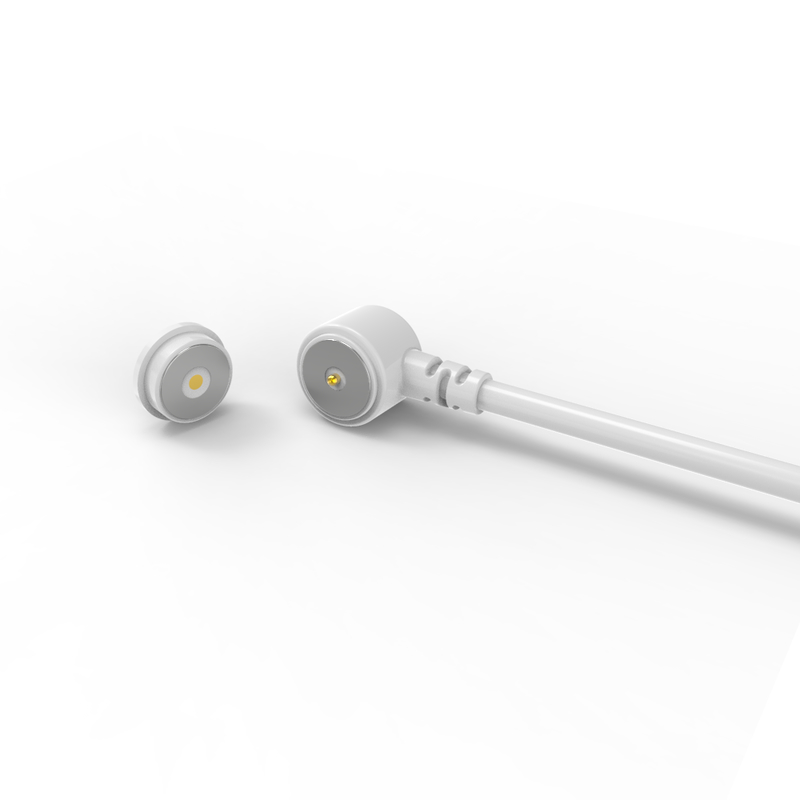

Connecteur de câble chargeur à broches pogo magnétiques rondes mâle et femelle

 Connecteur de câble de charge magnétique à broche pogo mâle et femelle rond, le connecteur de câble magnétique présente l'avantage d'une adsorption automatique, facile à utiliser. La broche pogo a une bonne conductivité électrique, ne se corrode pas facilement dans un environnement sévère.

Union Precision Electronics Co., Ltd. est un fabricant professionnel spécialisé dans la R&D et la production de composants de connecteurs.

En tant qu'entreprise leader dans l'industrie des connecteurs en Chine, nous nous concentrons sur la fourniture de solutions compétitives, notamment des connecteurs à broches pogo,

des connecteurs magnétiques et des connecteurs industriels étanches.

Nos produits sont largement utilisés dans diverses industries, telles que :

Télécommunications, dispositifs médicaux, aérospatiale et aviation, automobile, équipements sans fil,

Technologie portable, équipements de test industriels (par exemple, smartphones, téléviseurs, tablettes, consoles de jeux, appareils d'apprentissage, etc.)

Périphériques informatiques Avec une forte présence mondiale, nos produits sont principalement exportés vers l'Europe,

les États-Unis, le Canada et les régions développées d'Asie.

UPE est équipée d'une technologie de pointe et de techniques de production modernes. Nous sommes certifiés ISO9001 et ISO14001, garantissant que tous nos produits sont conformes aux normes environnementales RoHS de l'UE.

Connecteur de câble magnétique mâle :

...Matériaux :
Broche Pogo : Laiton (Plongeur et corps plaqués 5U" Min Au sur 60~100U"Ni) ;
Boîtier : LCP blanc + 30 % GF/LCP UL94 V-0 ;
Aimant : NdFeB N52 Plaquage Ni ;
Câble : Blanc OD 3,5*2C (TC65*0,08),
Gaine de fil : TPE blanc 80A.
Gaine du connecteur : TPE blanc 80A..
...Mécanique :
Force du ressort : 70 g±20 g, à une course de travail de 1,0 mm.
Course complète : 1,2 mm.
Durée de vie mécanique : 10 000 cycles min..
...Électrique :
Tension : 12 V.
Courant : 3 A.
Résistance de contact : 50 mΩMax (PIN).
Test d'ouverture et de court-circuit à 100 %.
...Produit conforme ROHS ou REACH.
...Test au brouillard salin : 48 H.

Connecteur magnétique femelle :

..Matériaux :
PINr : C6801 sans plomb, plaqué 5U" Min Au sur 60~100U"Ni ;
Boîtier : LCP blanc + 30 % GF UL94 V-0 ;
Coque : C6801 sans plomb Plaquage Ni ;
Aimant : NdFeB N52 Plaquage Ni
....Électrique :
Tension : 12,0 V.
Courant : 3,0 A.
Résistance de contact : 50 mΩMax (PIN).
Test d'ouverture et de court-circuit à 100 %.
...Produit conforme ROHS ou REACH.
...Test au brouillard salin : 48 H.
… Description de l'application du produit (sans s'y limiter) :
1. Soudure enfichable sur carte PCB ;
2. Formation et encapsulation après soudure des fils ;
3. Une borne de transfert de cette carte PCB peut être ajoutée ;
4. Moulage par injection de moule intégrable ;
5. Les fils peuvent être collés directement.

 Attention :
1. L'aimant utilise un matériau NdFeB, il peut conserver la force magnétique pour toujours (sauf haute température, cassé, connexion du même pôle)

2. L'aimant existe une interférence de champ magnétique

3. Peut concevoir une protection contre les courts-circuits

Comment fonctionnent les connecteurs magnétiques ?

.Les deux côtés se connectent magnétiquement lorsqu'ils sont placés à proximité l'un de l'autre
.La lumière à l'arrière de la prise indique que l'alimentation circule
.Lorsque les côtés sont séparés, le flux d'alimentation s'arrête immédiatement
.Ils évitent les courts-circuits car les connecteurs se repoussent, et s'ils s'attirent, c'est sur les parties isolées (car les deux connecteurs libèrent le même pôle magnétique)

Paramètre des connecteurs de câble magnétiques circulaires à 2 broches :

Schéma technique du connecteur de câble magnétique mâle circulaire à 2 broches

Schéma technique du connecteur magnétique femelle circulaire à 2 broches

Recommandé disposition de la carte PCB

Avantages du connecteur magnétique :

.Expérience de connexion par adsorption automatique de conception humanisée ; Opération facile
.Utilise une interface magnétique pour retirer l'appareil plus facilement
.Fonctionne dans un cycle de vie long. Il prend en charge 100 000 à 200 000 remises en place
.Prend en charge un courant élevé (5 A-10 A), une recharge plus rapide, avec moins de temps de fonctionnement
.Excellente classification de la corrosion (48 H-120 H) répond aux environnements difficiles
.Excellente interface d'évolutivité, peut être réalisée

Les domaines d'application des produits sont :

.Appareils portables (montres intelligentes, localisateur d'animaux de compagnie, bracelet intelligent) charge/câble
.Ordinateur portable, tablette PC, PDA, terminal de données portable ;
.Équipement médical, appareils sans fil, équipement de communication de données, télécommunicationséquipement, automatisation et équipement industriel ;
.Aviation, aérospatiale, communications militaires et électronique militaire
.Automobile, navigation automobile, équipement de test et de mesure

Pourquoi choisir UPE ?

Engagement envers la qualité et le partenariat

Guidés par les principes de qualité, d'intégrité et de service exceptionnel, nous sommes sincèrement impatients de collaborer avec davantage de partenaires pour parvenir à un succès mutuel.

De l'approvisionnement en matériaux et des échantillons d'essai de moules à la production à grande échelle, nous mettons en œuvre des inspections rigoureuses couche par couche et un contrôle qualité complet.

Cela garantit que chaque produit répond aux exigences des clients, avec un taux de défauts inférieur à 98 %.

En privilégiant la précision et la fiabilité à chaque étape, nous garantissons une excellence constante en matière de livraison.

Innovation continue pour l'excellence

Pour garder une longueur d'avance sur un marché concurrentiel et offrir une qualité de produit supérieure, notre entreprise n'arrête jamais d'investir dans une technologie de pointe et des équipements de pointe.

En améliorant continuellement nos capacités, nous garantissons que chaque produit répond aux normes de performance et de fiabilité les plus élevées.

Comment commander des connecteurs de câble magnétiques auprès d'UPE

Étape 1 : Soumettez vos exigences
Fournissez ces détails clés :

✅Type de connecteur : par exemple, charge uniquement, données + alimentation (USB-C/HDMI), broche Pogo, hybride

✅Quantité : Volume annuel estimé (par exemple, 50 000 unités/an)

✅Besoins de personnalisation :
.Forme/taille (par exemple, circulaire Ø5 mm, à angle droit)
.Intensité nominale (par exemple, charge rapide 8 A)

.Indice IP (par exemple, IPX8 étanche)

.Type de signal (par exemple, USB 2.0 + alimentation 12 V)
Esthétique (couleur, image de marque, finition de surface)

✅Spécifications techniques : tension de fonctionnement, cycles d'accouplement, plage de température de fonctionnement

Étape 2 : Devis et accord
UPE fournit :
.Prix unitaire (remises sur volume pour les commandes de plus de 5 000 unités)
.Délai de livraison (prototypage + production de masse)
.Conditions de paiement (par exemple, acompte de 50 %, 50 % avant expédition)

Finaliser : MOQ, calendrier de livraison, emballage

Étape 3 : Confirmer la commande et payer
Signer un BC ou un accord de commande formel

Payer en toute sécurité via :
.Virement bancaire (SWIFT/TT)
.PayPal
.Lettre de crédit (pour les commandes en gros)

Étape 4 : Production et expédition
✅Prototypage : 5 à 7 jours (approbation de l'échantillon avant la production de masse)

✅Production de masse : 15 à 20 jours (mise à l'échelle flexible)

Expédition :
.EXW
.Logistique traçable (DHL, FedEx, fret maritime)

Étape 5 : Assurance qualité
✅Avant expédition : UPE fournit des rapports de contrôle qualité (tests IP, contrôles de continuité)

✅Après la livraison : Inspecter pour :
.Précision dimensionnelle
.Performances du signal/de l'alimentation
.Cohérence de la finition

Condition de paiement :

Acompte de 50 % (payé à l'avance) : couvre les coûts de production (matériaux, main-d'œuvre).

Solde de 50 % (payé avant expédition) : garantit le contrôle qualité et l'engagement des deux parties.

Mode de paiement :

T/T (virement bancaire), PayPal, OCBC Bank

Recommandation :

Utilisez PayPal pour les échantillons (plus sûr).

Utilisez T/T pour les commandes en gros (frais moins élevés).

Expédition
