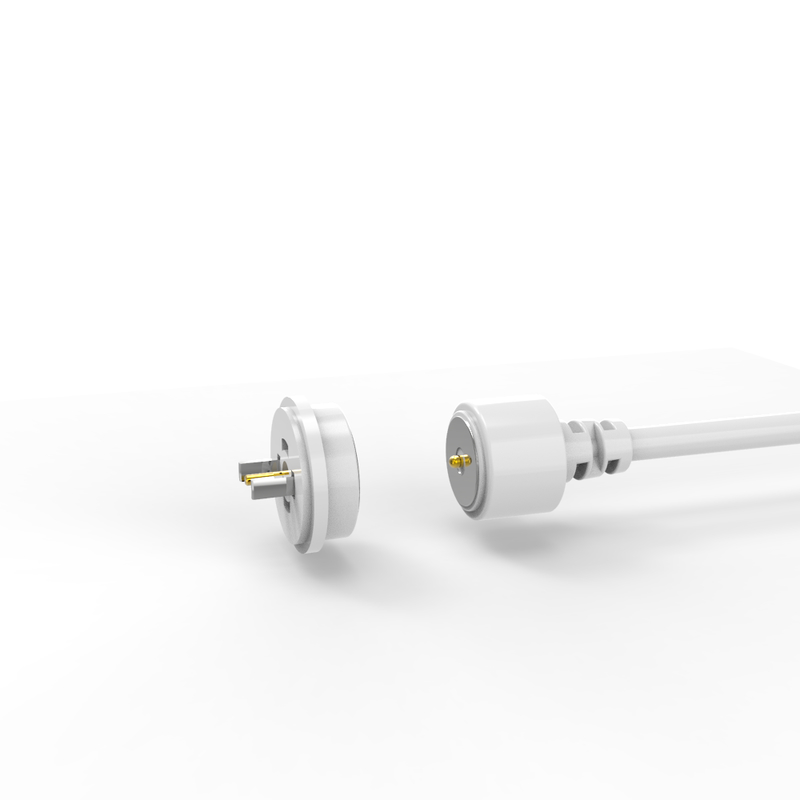

Connecteur de câble de chargement magnétique rond blanc pour tasse à eau intelligente

 Connecteur de câble de charge magnétique blanc rond pour tasse à eau intelligente, le connecteur de câble magnétique présente l'avantage d'une adsorption automatique, facile à utiliser. La broche pogo a une bonne conductivité électrique, ne se corrode pas facilement dans un environnement sévère.

UPE est un fabricant professionnel de connecteurs magnétiques personnalisés, notre conception répond toujours aux différents besoins des clients, le connecteur magnétique est largement utilisé pour les équipements médicaux, les équipements sans fil, les appareils intelligents et la maison intelligente, les équipements de communication de données, les équipements de télécommunication, les équipements d'automatisation et industriels, les équipements audiovisuels, etc.

Depuis sa fondation en 2013, UPE s'est engagée envers sa mission principale, des solutions innovantes, en fournissant un service exceptionnel ou en révolutionnant l'industrie. Ce qui a commencé comme une petite start-up est devenu un nom de confiance dans les CONNECTEURS POGO PIN et les connecteurs magnétiques, grâce à notre dévouement à l'excellence, à la satisfaction client et à l'innovation continue.

Connecteur de câble magnétique mâle :

...Matériaux :
Broche Pogo : Laiton (Plongeur et corps plaqués 5U" Min Au sur 60~100U"Ni) ;
Boîtier : LCP blanc + 30%GF UL94 V-0 ;
Aimant : NdFeB N52 Plaquage Ni ;
Câble : Blanc OD 3,5*2C(TC65*0,08),
Gaine de fil : TPE blanc 80A .
Gaine du connecteur : TPE blanc 80A..
...Mécanique :
Force du ressort : 70g±20g, à une course de travail de 1,0 mm.
Course complète : 1,2 mm.
Durée de vie mécanique : 10000 cycles Min..
...Électrique :
Tension : 12 V.
Courant : 3A.
Résistance de contact : 50mΩMax (PIN).
Test d'ouverture et de court-circuit à 100 %.
...Produit conforme ROHS ou REACH.
...Test au brouillard salin : 48 H.

Connecteur magnétique femelle :

..Matériaux :
PINr : C6801 sans plomb, plaqué 5U" Min Au sur 60~100U"Ni ;
Boîtier : LCP blanc + 30%GF UL94 V-0 ;
Coque : C6801 sans plomb Plaquage Ni ;
Aimant : NdFeB N52 Plaquage Ni
....Électrique :
Tension : 12,0 V.
Courant : 3,0 A.
Résistance de contact : 50mΩMax (PIN).
Test d'ouverture et de court-circuit à 100 %.
...Produit conforme ROHS ou REACH.
...Test au brouillard salin : 48H.
… Description de l'application du produit (sans s'y limiter) :
1. Soudure enfichable sur carte PCB ;
2. Formation et encapsulation après soudure des fils ;
3. Un terminal de transfert de cette carte PCB peut être ajouté ;
4. Moulage par injection de moule intégrable ;
5. Les fils peuvent être collés directement.

 Attention :
1. L'aimant utilise un matériau NdFeB, il peut conserver la force magnétique pour toujours (sauf haute température, cassé, connexion du même pôle)

2. L'aimant existe une interférence de champ magnétique

3. Peut concevoir une protection contre les courts-circuits

Comment fonctionnent les connecteurs magnétiques ?

.Les deux côtés se connectent magnétiquement lorsqu'ils sont placés à proximité l'un de l'autre
.La lumière à l'arrière de la prise indique que l'alimentation est en cours
.Lorsque les côtés sont séparés, le flux d'alimentation s'arrête immédiatement
.Ils évitent les courts-circuits car les connecteurs se repoussent, et s'ils s'attirent, c'est sur les parties isolées (car les deux connecteurs libèrent le même pôle magnétique)

Paramètre des connecteurs de câble magnétiques circulaires à 2 broches :

Schéma technique du connecteur de câble magnétique mâle circulaire à 2 broches

Schéma technique du connecteur magnétique femelle circulaire à 2 broches

Recommandé disposition de la carte PCB

Avantages du connecteur magnétique :

1) Expérience de connexion par adsorption automatique ; Opération facile ;

2) Utilise une interface magnétique pour retirer l'appareil plus facilement.

3) Cycle de vie élevé. Il prend en charge 50 000 à 300 000 cycles de rattachement ;

4) Il est facile de concevoir une conception étanche personnalisée, la femelle peut être étanche à la poussière et à l'eau (IP68) ;

5) Prend en charge un courant élevé (3A-20A), une recharge plus rapide ;

6) Excellente classification de la corrosion (48H-120H) répond aux environnements difficiles；

7) Forme personnalisée pour correspondre à la forme du produit, améliorer le point de vente du produit ;

8) Positionnement de l'aimant, utilisation d'aimants et de structure pour une double protection de circuit pour distinguer la direction (elle est axée sur l'utilisateur et conviviale)

9) Excellente interface d'évolutivité, peut être réalisée (alimentation, signal, vidéo, audio, prise, etc.) ;

10) Le temps de développement est court, moule à faible coût pour la personnalisation ;

11) Fournir une transmission de signal RF élevée fiable. Notre connecteur est USB 2.0
