Fabrication de connecteurs de câbles magnétiques de haute qualité pour appareils ménagers

Fabrication de connecteurs de câble magnétiques de haute qualité pour les appareils électroménagers, les connecteurs de câble magnétiques présentent l'avantage d'une adsorption automatique et d'une utilisation facile. La broche pogo a une bonne conductivité électrique et ne se corrode pas facilement dans un environnement difficile.

UPE est un fabricant professionnel de connecteurs magnétiques personnalisés, notre conception répond toujours aux différents besoins des clients, le connecteur magnétique est largement utilisé pour les équipements médicaux, les équipements sans fil, les appareils intelligents et la maison intelligente, les équipements de communication de données, les équipements de télécommunication, l'automatisation et les équipements industriels, les équipements audiovisuels, etc.

UPE est équipé d'une technologie de pointe et de techniques de production modernes. Nous sommes certifiés ISO9001 et ISO14001, ce qui garantit que tous nos produits sont conformes aux normes environnementales RoHS de l'UE.

Pour garantir une qualité supérieure, nous nous approvisionnons en matières premières clés auprès de Taïwan et du Japon. Forts de nos années d'expertise en production,

d'un système de gestion rationalisé et d'une équipe de professionnels qualifiés et expérimentés, nous fournissons des composants électroniques haute performance à des prix compétitifs.

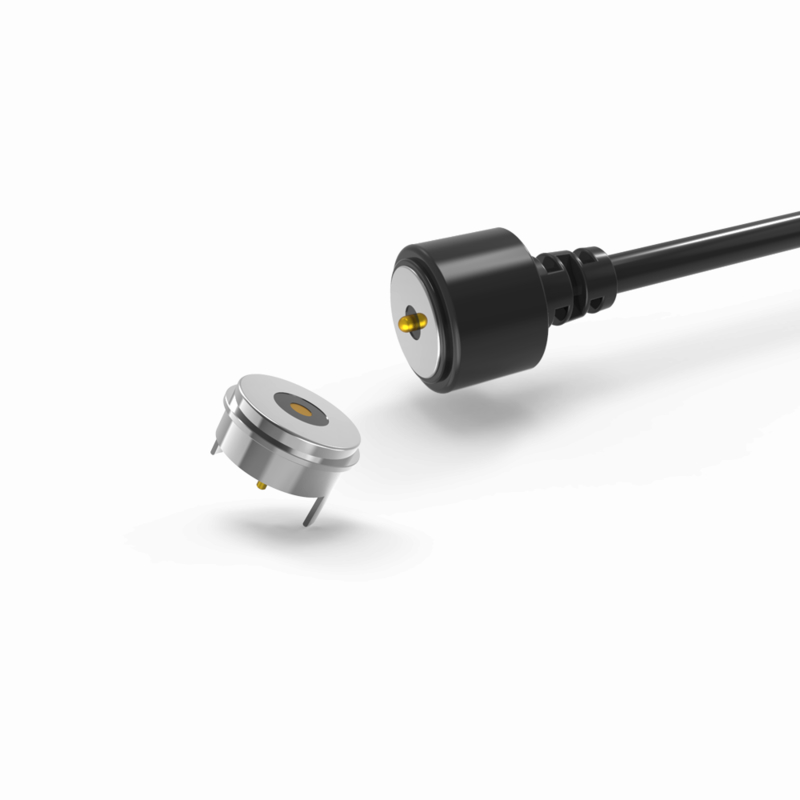

Connecteur de câble magnétique mâle :

...Matériaux :
Broche Pogo : Laiton (Plongeur et corps plaqués 5U" Min Au sur 60~100U" Ni) ;
Boîtier : noir HTN+30%GF UL94 V-0 ;
Aimant : NdFeB N52 Plaquage Ni ;
Câble : noir OD 3,5*2C(TC65*0,08),
Gaine de fil : noir TPE 80A .
Gaine du connecteur : noir TPE 80A..
...Mécanique :
Force du ressort : 70g±20g, à une course de travail de 1,0 mm.
Course complète : 1,2 mm.
Durée de vie mécanique : 10000 cycles min..
...Électrique :
Tension : 12 V.
Courant : 3A.
Résistance de contact : 50mΩMax (PIN).
Test 100% ouvert et court-circuit.
...Produit conforme ROHS ou REACH.
...Test au brouillard salin : 48 H.

Connecteur magnétique femelle :

..Matériaux :
PINr : C6801 sans plomb, plaqué 5U" Min Au sur 60~100U" Ni ;
Boîtier : Noir HTN+30%GF UL94 V-0 ;
Coque : C6801 sans plomb Plaquage Ni ;
Aimant : NdFeB N52 Plaquage Ni
....Électrique :
Tension : 12,0 V.
Courant : 3,0 A.
Résistance de contact : 50mΩMax (PIN).
Test 100% ouvert et court-circuit.
...Produit conforme ROHS ou REACH.
...Test au brouillard salin : 48H.
… Description de l'application du produit (sans s'y limiter) :
1. Soudure enfichable sur carte PCB ;
2. Formation et encapsulation après soudure des fils ;
3. Une borne de transfert de cette carte PCB peut être ajoutée ;
4. Moulage par injection de moule intégrable ;
5. Les fils peuvent être collés directement.

 Attention :
1. L'aimant utilise un matériau NdFeB, il peut conserver la force magnétique pour toujours (sauf en cas de température élevée, de rupture, de connexion du même pôle)

2. L'aimant existe une interférence de champ magnétique

3. Peut concevoir une protection contre les courts-circuits

Comment fonctionnent les connecteurs magnétiques ?

.Les deux côtés se connectent magnétiquement lorsqu'ils sont placés à proximité l'un de l'autre
.La lumière à l'arrière de la prise indique que l'alimentation est en cours
.Lorsque les côtés sont séparés, le flux d'alimentation s'arrête immédiatement
.Ils évitent les courts-circuits car les connecteurs se repoussent, et s'ils s'attirent, c'est sur les parties isolées (car les deux connecteurs libèrent le même pôle magnétique)

Paramètre des connecteurs de câble magnétiques circulaires à 2 broches :

Dessin technique du connecteur de câble magnétique mâle circulaire à 2 broches

Dessin technique du connecteur magnétique femelle circulaire à 2 broches

Redisposition de PCB recommandée

Avantages du connecteur magnétique :

1) Expérience de connexion par adsorption automatique ; Opération facile ;

2) Utilise une interface magnétique pour retirer l'appareil plus facilement.

3) Cycle de vie élevé. Il prend en charge 50 000 à 300 000 cycles de rattachement ;

4) Il est facile de personnaliser la conception étanche, la femelle peut être étanche à la poussière et à l'eau (IP68) ;

5) Prend en charge un courant élevé (3A-20A), une recharge plus rapide ;

6) Excellente classification de la corrosion (48H-120H) répond aux environnements difficiles；

7) Forme personnalisée pour correspondre à la forme du produit, améliorer le point de vente du produit ;

8) Positionnement de l'aimant, utilisation d'aimants et de structure pour une double protection de circuit pour distinguer la direction (elle est axée sur l'utilisateur et conviviale)

9) Excellente interface d'évolutivité, peut être réalisée (alimentation, signal, vidéo, audio, prise, etc.) ;

10) Le temps de développement est court, moule à faible coût pour la personnalisation ;

11) Fournir une transmission de signal RF élevée fiable. Notre connecteur est USB 2.0

Les domaines d'application des produits sont :

1.Appareils portables, équipements de positionnement intelligents, bracelets intelligents pour enfants, montres intelligentes, téléphones portables portables, casques Bluetooth, etc.) câble de données, câble de charge, connexion d'extrémité de fil à bande magnétique2. Équipements médicaux, équipements sans fil, équipements de communication de données, équipements de télécommunication, automatisation et équipements industriels, équipements audiovisuels

3. Aviation, électronique aérospatiale, communication militaire

4. Automobile, navigation automobile, équipements de test et de mesure

5. Électronique grand public (téléphones portables, tablettes, casques Bluetooth, appareils photo, montres, produits électroniques grand public portables et de nombreux autres domaines électroniques.)

Pourquoi les clients choisissent UPE ?

1. Service de personnalisation professionnel

2. Capacité de production d'échantillons rapide

3. Système de contrôle de qualité strict

4. Traitement avec des composants importés

5. Équipement de test de haute précision

6. Procédures raisonnables de contrôle des coûts

7. Normes environnementales des produits.

Comment commander des connecteurs de câble magnétiques auprès d'UPE

Étape 1 : Soumettez vos exigences

Fournissez ces détails clés :
✅

Après la livraison : Inspecter pour :✅

Après la livraison : Inspecter pour :✅

Après la livraison : Inspecter pour :.Forme/taille (par exemple, circulaire Ø5mm, angle droit)
.Intensité nominale (par exemple, charge rapide 8A)
.Indice IP (par exemple, étanche IPX8)

.Type de signal (par exemple, USB 2.0 + alimentation 12V)

Esthétique (couleur, marque, finition de surface)
✅

Après la livraison : Inspecter pour :Étape 2 : Devis et accord

UPE fournit :
.Prix unitaire (remises sur volume pour les commandes de plus de 5 000)
.Délai de livraison (prototypage + production de masse)
.Conditions de paiement (par exemple, acompte de 50 %, 50 % avant expédition)
Finaliser : MOQ, calendrier de livraison, emballage

Étape 3 : Confirmer la commande et payer

Signer un BC ou un accord de commande formel
Payez en toute sécurité via :

.Virement bancaire (SWIFT/TT)
.PayPal
.Lettre de crédit (pour les commandes en gros)
Étape 4 : Production et expédition

✅
Après la livraison : Inspecter pour :✅

Après la livraison : Inspecter pour :Expédition :

.EXW
.Logistique traçable (DHL, FedEx, fret maritime)
Étape 5 : Assurance qualité

✅
Après la livraison : Inspecter pour :✅

Après la livraison : Inspecter pour :.Précision dimensionnelle
.Performances du signal/de l'alimentation
.Cohérence de la finition
Condition de paiement :

Acompte de 50 % (payé à l'avance) : Couvre les coûts de production (matériaux, main-d'œuvre).

Solde de 50 % (payé avant expédition) : Assure le contrôle qualité et l'engagement des deux parties.

Mode de paiement :

T/T (virement bancaire), PayPal, OCBC Bank

Recommandation :

Utilisez PayPal pour les échantillons (plus sûr).

Utilisez T/T pour les commandes en gros (frais moins élevés).
