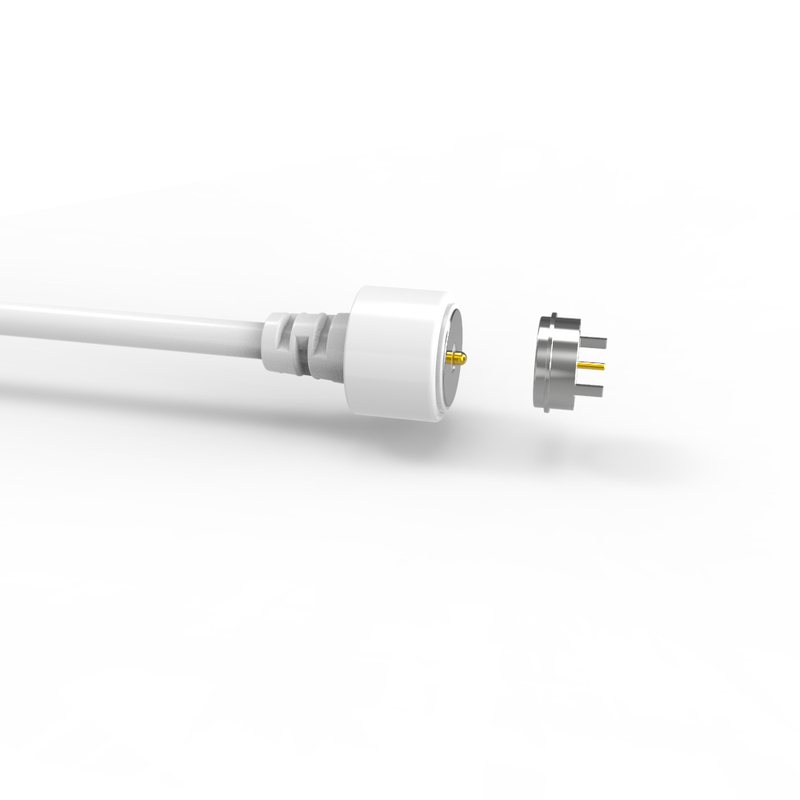

Connecteur de câble d'alimentation magnétique CC personnalisé pour équipement médical

Le connecteur de câble d'alimentation magnétique à courant continu personnalisé pour les équipements médicaux, le connecteur de câble magnétique a l'avantage de l'adsorption automatique, facile à utiliser.ne se corrode pas facilement dans un environnement difficile.

UPE est un fabricant professionnel de connecteurs magnétiques et de câbles magnétiques.
Nous avons nos propres concepteurs professionnels pour répondre à toutes vos exigences et fournir un service de personnalisation des connecteurs magnétiques.Différents produits et solutions de connecteurs à broche à pôles magnétiques peuvent être conçus en fonction des besoins différents des clients.

Nous nous engageons à fournir des produits sûrs, fiables et de haute qualité qui dépassent les attentes des clients.

La qualité, l'intégrité et le service supérieur sont les principes fondamentaux que nous défendons fermement.

connecteur de câble magnétique mâle:

...Matériaux:
Pogo Pin: laiton ((Plunger&Barrel plaqué 5U" Min Au sur 60~100U"Ni);
Pour les véhicules à moteur à combustion interne, la valeur maximale de la valeur maximale de combustion est de 0,01 W.
"mécanique" pour le traitement de l'énergie électrique;
Le câble: blanc OD 3,5*2C ((TC65*0,08),
Vêtement en TPE blanc 80A.
Veste de connecteur: blanc TPE 80A..
...mécanique:
Force de ressort: 70 g ± 20 g, à 1,0 mm de la cigogne.
Une cigogne:1.2 mm.
Durée de vie mécanique: 10000 cycles min.
...électrique:
Voltage: 12 V
Courant: 3A.
Résistance au contact: 50mΩMax (PIN).
Test ouvert et court à 100%.
...produit conforme à la norme ROHS ou REACH.
...test de pulvérisation de sel: 48 heures.

connecteur magnétique féminin:

Les matériaux:
PINr:C6801 sans plomb, enduit de 5U" Min Au sur 60~100U" Ni;
Le cas échéant, le système d'échantillonnage doit être conforme aux prescriptions de la présente annexe.
Concasseur: C6801 plaqué Ni sans plomb;
L'indicateur d'émission de CO2 doit être étalonné sur le sol.
... électrique:
Voltage:120,0 V.
Le courant est de 3,0 A.
Résistance au contact: 50mΩMax (PIN).
Test ouvert et court à 100%.
...produit conforme à la norme ROHS ou REACH.
...test de pulvérisation de sel: 48 heures.
... Description de l'application du produit (sans toutefois s'y limiter):
1. une carte de PCB à soudage en fichier;
2.Former et encapsuler des fils après soudage;
3.Un terminal de transfert de cette carte PCB peut être monté;
4- moulage par injection de moules intégrables;
5Les fils peuvent être reliés directement.

Attention!
1.L'aimant utilise du matériau NdFeB, il peut maintenir la force magnétique pour toujours (sauf à haute température, cassé, connexion au même pôle)

2. Magnétique existent des interférences de champ magnétique

3. Peut concevoir une protection contre les courts-circuits

Comment fonctionnent les connecteurs magnétiques?

.Les deux côtés se connectent magnétiquement lorsqu'ils sont placés à proximité l'un de l'autre
La lumière à l'arrière de la prise indique que la puissance coule.
Quand les côtés sont séparés, le courant s'arrête immédiatement.
Ils évitent les courts-circuits car les connecteurs se repoussent et s'ils s'attirent, c'est sur les pièces isolées (car les deux connecteurs libèrent le même pôle magnétique)

Paramètre des connecteurs de câbles magnétiques circulaires 2Pin:

Tracé technique du connecteur de câble magnétique mâle circulaire 2Pin

Tracé technique du connecteur magnétique femelle circulaire 2Pin

RéL'agencement du circuit imprimé recommandé

Avantages du connecteur magnétique:

1)Expérience de connexion d'adsorption automatique; fonctionnement facile;

2)Utilise une interface magnétique pour faciliter le retrait de l'appareil.

3) cycle de vie élevé. Il prend en charge 50 000-300 000 fois de vie de réattachement;

4)Il est facile de personnaliser la conception imperméable à l'eau, la femelle peut atteindre à la poussière et imperméable à l'eau (IP68);

5)supporter un courant élevé (3A-20A), recharger plus rapidement;

6)Excellent indice de corrosion (48H-120H) répond aux environnements difficiles;

7)Forme personnalisée pour répondre à la correspondance de la forme du produit, améliorer le point de vente du produit;

8)Le positionnement des aimants, l'utilisation des aimants et la structure de la protection du double circuitl'orientation ((Il est orienté vers l'utilisateur et convivial)

9)Excellente évolutivité de l'interface,peut être réalisée ((Power Signal Video Audio Jack Etc);

10) Le temps de développement est court, le moule à faible coût pour la personnalisation;

11) Fournir une transmission fiable du signal RF. Notre connecteur est USB 2.0

Les domaines d'application du produit sont les suivants:

1.Les appareils portables, les équipements de positionnement intelligent, les bracelets intelligents pour enfants, les montres intelligentes, les téléphones portables portables, les casques Bluetooth, etc.)connexion à l'extrémité du fil à bande magnétique

2.Équipement médical,équipement sans fil,équipement de communication de données,équipement de télécommunication,équipement industriel et d'automatisation,équipement audiovisuel

3.Aviation, électronique aérospatiale, communication militaire

4- équipement de navigation, d'essai et de mesure pour automobiles

5.Électronique de consommation ((téléphones mobiles,ordinateurs tablettes, casques Bluetooth,caméra,horloge,produits électroniques de consommation portables et de nombreux autres domaines électroniques.)

Pourquoi les clients choisissent-ils UNION?

1Un service de personnalisation professionnel

Différents produits et solutions peuvent être conçus en fonction des différents besoins des clients

2. Capacité de production rapide d' échantillons

Produit standard 2-3 jours échantillon, nouvel échantillon sur mesure 7 jours ouvrables, produit d'ouverture de moule 12 jours

3- Système de contrôle de qualité strict

Le concept de qualité passe d'abord par l'ensemble du processus de production et d'inspection, et contrôle strictement chaque processus pour assurer la qualité de la satisfaction du client.

4. Traitement avec des composants importés

Un petit nombre d'arcs d'aiguille sont usinés à partir de tours de précision importés,
et la plupart des arbres d'aiguille sont fabriqués à partir d'un estampage à froid importé pour une plus grande stabilité.

5. Équipement d'essai de haute précision

Fournir des tests précis et précis pour améliorer continuellement la qualité des produits

6Des procédures raisonnables de contrôle des coûts

Économiser des coûts, éliminer les déchets, optimiser les processus et mettre en évidence la compétitivité des coûts

7- Normes environnementales du produit.

Le produit est conforme à la norme ROHS de l'UE et répond à l'halogène

Comment commander des connecteurs de câbles magnétiques chez UPE

Première étape: Expliquez vos besoins
Veuillez fournir les détails suivants:

✅Type de connecteur: par exemple, chargement uniquement, données + alimentation (USB-C/HDMI), Pogo Pin, hybride

✅Quantité: volume annuel estimé (par exemple, 50 000 unités par an)

✅Besoins de personnalisation:
.Forme/taille (par exemple, circulaire Ø5 mm, à angle droit)
.Current nominal (par exemple, charge rapide de 8 A)

Rating IP (par exemple, imperméable à l'eau IPX8)

.Types de signaux (par exemple, USB 2.0 + alimentation 12V)
Esthétique (couleur, marque, finition de surface)

✅Spécifications techniques: tension de fonctionnement, cycles d'accouplement, plage de température de fonctionnement

Étape 2: devis et accord
L'UPE fournit:
Prix unitaires (réductions de volume pour les commandes de plus de 5 000)
- Temps de réalisation (prototypage + production en série)
Conditions de paiement (par exemple, dépôt de 50%, 50% avant expédition)

Finalisation: MOQ, calendrier de livraison, emballage

Étape 3: Confirmer la commande et payer
Signature d'un PO ou d'un accord formel de commande

Vous payez en toute sécurité via:
.Transfert bancaire (SWIFT/TT)
- Je suis payé.
- Lettre de crédit (pour les commandes en vrac)

Étape 4: Production et expédition
✅Prototypage: 5 à 7 jours (approbation de l'échantillon avant la production en série)

✅Production de masse: 15 à 20 jours (échelle flexible)

Pour la navigation:
.EXW
Logistique traçable (DHL, FedEx, fret maritime)

Étape 5: Assurance qualité
✅Avant expédition: UPE fournit des rapports de contrôle qualité (essais IP, contrôles de continuité)

✅Après la livraison: vérifier:
.Précision dimensionnelle
Performance du signal/puissance
. Finissez la consistance

Délai de paiement:

50% de dépôt (payé à l'avance): couvre les coûts de production (matériaux, main-d'œuvre).

50% du solde (payé avant expédition): assure le contrôle de la qualité et l'engagement des deux parties.

Méthode de paiement

T/T (transfert bancaire),PayPal, Banque OCBC

Recommandation:

Utilisez PayPal pour les échantillons (plus sûr).

Utilisez T/T pour les commandes en vrac (frais inférieurs).

Transport aérien

Toute question, s'il vous plaît envoyer àUnion@upetech.net
