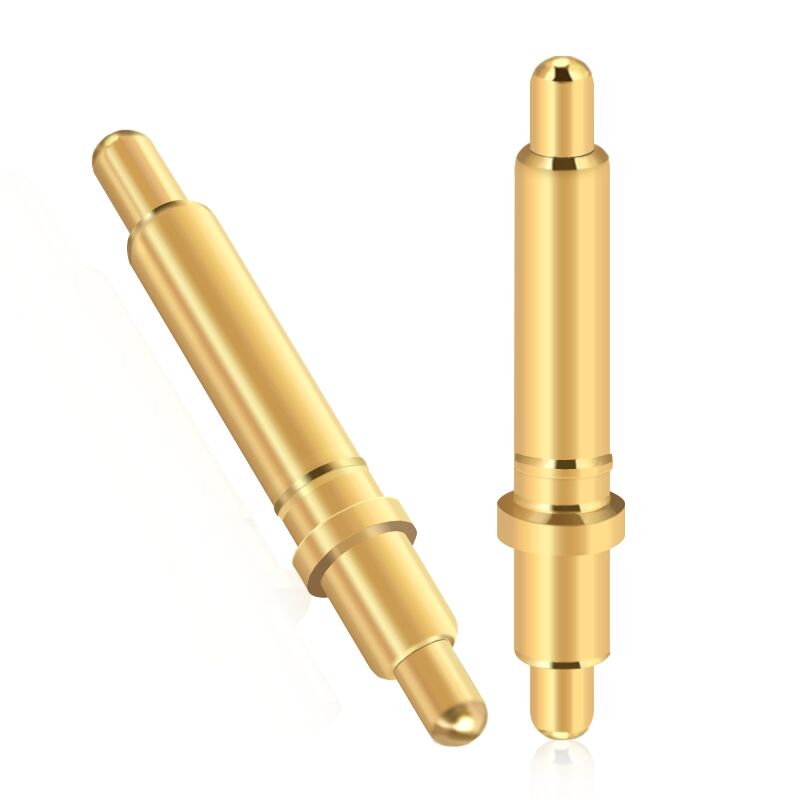

Homme à ressort 12V 2A à broche unique plaqué or à double tête

Nom De Marque:	UPE
Numéro De Modèle:	Pin de Pogo à double tête
Nombre De Pièces:	10000
Prix:	$0.1-$0.5
Détails D'emballage:	Sacs de PE
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

ISO9001

Pin de Pogo à double tête

Matériel:

Lamière C3604, SUS304

Résistance des contacts:

50 mΩ Max à hauteur de travail

Température de fonctionnement:

-40°C à +130°C dans les 24 heures.

Test de pulvérisation saline:

Couleur:

jaune

Capacité d'approvisionnement:

50 KPCS/jour

Mettre en évidence:

12V 2A pin de pogo plaqué en or

épingle à pompe à double tête à ressort

épingle à pin unique mâle

Description du produit

Broche Pogo à double tête plaquée or, 12V, 2A, à ressort mâle, simple broche

Service professionnel de personnalisation de POGO PIN avec différentes formes et petites structures disponibles. Solutions personnalisées à courant élevé de 15A à 30A. Différents produits et solutions pogo pin conçus selon les exigences du client.

Un Pogo Pin est un connecteur électrique utilisé pour établir des connexions temporaires entre deux circuits. Il se compose d'un piston à ressort à l'intérieur d'un cylindre, permettant une compression et maintenant un contact fiable lorsqu'il est pressé contre des surfaces conductrices.

Spécifications techniques de la broche Pogo

Paramètre	Spécification
Nom	Épingle Double Pogo
Matériau du piston	Laiton C3604
Matériau du canon	Laiton C3604
Matériau du ressort	SUS304
Durée de vie mécanique	50 000 cycles minimum
Résistance des contacts	50 mΩ maximum (PIN)
Température de fonctionnement	-40℃ à +130℃ en 24 heures
Résistance à la chaleur de soudure	260 ℃ ± 5 ℃ pendant 20 s ± 2 s
Test au brouillard salin	48 heures
Attestation	Conforme ROHS ou REACH
Essai	Test 100 % ouvert et court

Structures de broches Pogo disponibles

CMS

Bonne stabilité avec une conception à fond plat pour un soudage facile des cartes PCB.

TREMPER

La broche de positionnement empêche toute déviation pendant le soudage des PCB avec un excellent effet de positionnement.

Double tête

Offre une flexibilité dans les connexions carte à carte bidirectionnelles sans soudure.

Angle droit

La conception de la queue courbée offre une optimisation de l'espace et une capacité de soudage par fil.

Coupe à souder

Convient aux produits de câbles avec un soudage facile des fils.

À vis

Spécifications spéciales personnalisées pour répondre aux diverses exigences des clients.

Type monobloc

Capable de transmettre des courants importants avec des spécifications personnalisées.

Type de boule sphérique

Capacité de force latérale avec exigences personnalisées disponibles.

Options de structure interne

Structure A : piston biseauté oblique

Avantages :Utilisation conventionnelle, impédance stable, longue durée de vie

Application:SMT & DIP Utilisation régulière

Précautions:Ne peut pas dépasser la course de travail limite

Structure B : piston percé

Avantages :Compression maximale dans un espace limité

Application:SMT & DIP Utilisation régulière

Précautions:Ne peut pas dépasser la course limite ou le courant excessif

Structure C : Plongeur plat

Avantages :Usinage facile, conception peu encombrante

Application:SMT & DIP Utilisation régulière

Précautions:Ne peut pas dépasser la course limite ou le courant excessif

Structure D : Barillet à billes isolantes

Avantages :Impédance stable, adaptée aux courants supérieurs à 10A

Application:SMT & DIP Utilisation régulière

Précautions:Ne peut pas dépasser la course de travail limite

Structure E : Compression double face

Avantages :Peu encombrant, longue distance, grand contact de carte de compression

Application:Amarrage carte à carte

Précautions:Ne peut pas dépasser la course de travail limite

Structure F : combinaison de quatre pièces

Avantages :Douceur de pression élevée, déviation minimale du piston, étanche à l'eau, à la poussière, durée de vie prolongée

Application:Applications à courant élevé, hautes performances, étanches à l'eau et à la poussière

Structure G : Compression d'arbre intermédiaire

Avantages :Structure simple, capacité de courant élevée

Application:Utilisation de courant élevé pour le soudage

Précautions:Ne peut pas dépasser la course de travail limite

Structure H : Contact de compression à bille

Avantages :Structure simple, traitement facile

Application:Applications pour petites courses de travail

Précautions:Ne peut pas dépasser la course de travail limite

Applications du produit

Cartes PCB
Appareils photo numériques / Produits médicaux / Cartouches d'imprimante
Poignées de golf / Véhicules électriques / Applications de téléphonie
Défibrillateurs cardiaques / Chargement de voiture / Purificateurs d'air
Luminaires plats LED / Lampes de poche LED / Tablettes / Ordinateurs portables / PC
Banques d'alimentation / Produits numériques / Petites applications électriques domestiques
Produits de charge/produits de transmission de signaux

Pourquoi choisir l'UPE ?

Personnalisation et flexibilité :Des solutions sur mesure pour des exigences spécifiques
Échantillons rapides :Mise sur le marché plus rapide grâce à un prototypage rapide
Des contrôles qualité rigoureux :Tests complets comprenant l'inspection des matériaux entrants, les contrôles en cours de processus, les tests finaux à 100 % et le suivi de la conformité
Flexibilité du contrôle qualité axé sur le client :Processus de contrôle qualité adaptables
Collaboration CQ en temps réel :Coordination immédiate du contrôle qualité

Paramètres de performances

Composant	Options matérielles
Matériau du canon	Laiton, cuivre-béryllium, bronze phosphoreux
Matériau du piston	Laiton, cuivre-béryllium, bronze phosphoreux, acier inoxydable
Options de ressort	Acier inoxydable, fil de musique
Exigences de placage	Or (Au), Argent (Ag), Palladium-Nickel (Pd-Ni)
Courant nominal	1A, 2A, 3A, 5A, 15A, 30A (selon la structure)
Tension nominale	C.C 12 V, 24 V
Résistance des contacts	30 mΩ, 50 mΩ maximum (immobilité)
Test de vie	50 000 cycles minimum, 1 000 000 cycles maximum
Température de refusion	265°, 4-5 secondes

Tests de fiabilité

Type d'essai	Spécification
Force de rétention	500 ± 50 cycles par heure, 50 000 cycles minimum
Humidité	EIA-364-31, 90-95 % HR à 40℃±2℃ pendant 96 heures
Résistance à la chaleur de soudure	EIA-364-56, 265℃+10/-0℃ pendant 30-35 secondes
Brouillard Salin	EIA-364-26, solution saline à 5 ± 1 % à 35+1℃/-2℃ pendant 48 heures
Test de force du ressort	100g±20g à hauteur de travail
Durée de vie en température	EIA-364-17, 85℃±2℃ pendant 96 heures
Soudabilité	EIA-364-52, 265 ± 5 ℃, soudure 60/40 ± 5 % Sn/pb pendant 4,0 à 5,0 secondes
Résistance des contacts	EIA-364-23, courant de test maximum de 100 mA, tension maximale de 20 mV

Équipement de test

Laboratoire indépendant équipé d'un équipement de test complet comprenant des machines de test de force d'insertion, des projecteurs bidimensionnels, des mesureurs d'épaisseur, des machines d'inspection automatiques, des testeurs de résistance d'isolation, des machines de polissage d'échantillons métallographiques, des testeurs de brouillard salin, des testeurs d'élévation de température actuelle, des instruments de courbe de course de charge, des testeurs ROHS, des testeurs de rugosité, des testeurs d'impédance élastique, des testeurs de durée de vie, et plus encore.

Avantages concurrentiels de l'entreprise

Production de haute technologie :Techniques de fabrication avancées pour une qualité supérieure
Système de gestion systématique :Processus rationalisés garantissant efficacité et cohérence
Certification ISO 9001 :Engagement envers les normes internationales de gestion de la qualité
Conformité RoHS :Conforme aux réglementations environnementales et de sécurité
Délai de développement court :Cycles de prototypage et de production plus rapides
Prix compétitifs et qualité stable :Des solutions rentables sans compromettre la fiabilité

Informations de commande

Méthodes de paiement

T/T (virement bancaire), PayPal, banque OCBC
Recommandation:Utilisez PayPal pour les échantillons (plus sûr), utilisez T/T pour les commandes groupées (frais inférieurs)

Délais

Exemple de délai de livraison :Échantillon d'inventaire 2-3 jours ouvrables/Échantillon personnalisé 5-7 jours ouvrables
Délai de production :10-15 jours ouvrables

Expédition et service

Marchés :Amérique, Europe, Asie, Afrique du Sud
Terme commercial :EXW
Fret:Air, Mer, Express
Service:Haute qualité à un prix raisonnable, service OEM, toute taille, couleur et conception spéciales acceptées

Emballage et expédition

Coordonnées

Pour toute question, veuillez contacter :union@upetech.net
