broche à ressort plaquée or à vis

Nom De Marque:	UPE
Numéro De Modèle:	Pin de Pogo à double tête
Nombre De Pièces:	10000
Prix:	$0.1-$0.5
Détails D'emballage:	Sacs de PE
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

ISO9001

Nom:

goupille pogo à vis

Matériel:

Lamière C3604, SUS304

Résistance de contact:

50 mΩ Max à hauteur de travail

Température de fonctionnement:

-40°C à +130°C dans les 24 heures.

Test de pulvérisation saline:

48 h

Couleur:

Jaune

Capacité d'approvisionnement:

50 KPCS/jour

Mettre en évidence:

broche à ressort plaquée or à vis

broche à ressort plaquée or

Connecteur à broche Pogo plaqué or

Description du produit

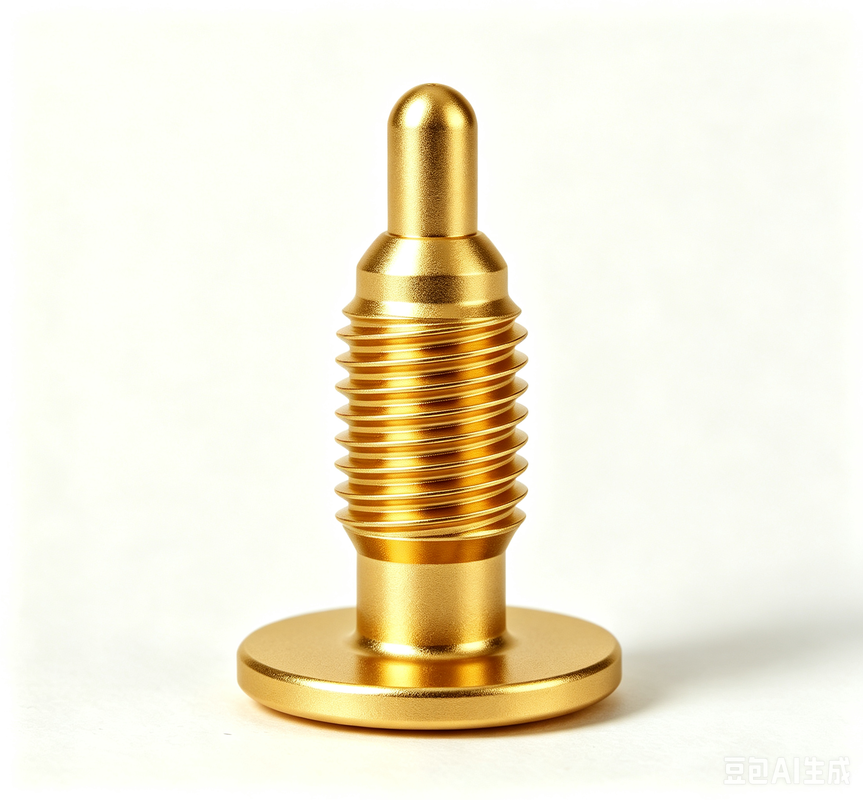

Type de vis plaqué en or épingle à ressort Pogo

Service professionnel de personnalisation de PIN POGO avec différentes formes et petites structures disponibles.Différents produits et solutions pour les broches de pogo conçus selon les exigences du client.

C'est quoi un Pogo Pin?

Un Pogo Pin est un connecteur électrique utilisé pour établir des connexions temporaires entre deux circuits.permettant la compression et le maintien d'un contact fiable lorsqu'il est pressé contre des surfaces conductrices.

Spécifications techniques

Paramètre	Spécification
Nom	Pignon à vis
Le plongeur	Pour les métaux non alliés
Baril	Pour les métaux non alliés
Le printemps	SUS304
Vie mécanique	50000 cycles min.
Résistance au contact	50 mΩ Max (PIN)
Température de fonctionnement	-40°C à +130°C dans les 24 heures
Résistance à la chaleur de soudure	260°C ± 5°C 20s ± 2s
Essai par pulvérisation saline	48 heures
Certification	Conforme à la norme ROHS ou REACH
Le test	Test à 100% ouvert et à court terme

Types de structures disponibles

Hauteur totale totale du PIN POGO standard: 2,8 mm ~ 11,0 mm (à l'exclusion de la longueur de la queue de la broche DIP)

Les données sont disponibles.Bonne stabilité avec une conception de fond plat pour un soudage facile des cartes PCB
Je vous en prie.La broche de positionnement empêche la déviation pendant le soudage des PCB
À double tête:Connexion bi-directionnelle flexible de planche à planche sans soudage
Angle droit:Queue courbée pour optimiser l'espace, peut être soudée avec du fil
Coupe de soudure:Convient pour les produits de câbles, soudage facile du fil
Type de vis:Spécifications spéciales pour répondre aux besoins divers des clients
Type en une pièce:Capacité de courant élevé avec exigences personnalisées
Type de boule sphérique:Capacité de force latérale avec options personnalisées

Options de structure interne

Structure A: Plongeur à buse oblique

Les avantages:Utilisation classique, impédance stable, longue durée de vie

Applications:SMT et DIP Utilisation régulière

Structure B: Plongeur avec conception perforée

Les avantages:Compression maximale dans un espace limité

Applications:SMT et DIP Utilisation régulière

Structure C: Plongeur à conception plate

Les avantages:Facilité d'usinage pour les structures à espace restreint

Applications:SMT et DIP Utilisation régulière

Structure D: fût avec perles isolantes

Les avantages:Impédance stable, adaptée aux courants supérieurs à 10 A

Applications:SMT et DIP Utilisation régulière

Structure E: compression à double face

Les avantages:Économie d'espace, longue distance, contact avec une grande carte de compression

Applications:Accrochage de bord à bord

Structure F: combinaison en quatre pièces

Les avantages:Haute douceur de pressage, faible déviation du piston, étanche à l'eau et à la poussière, durée de vie prolongée

Applications:Applications à courant élevé, haute performance, imperméables à l'eau et à la poussière

Structure G: Compression intermédiaire de l'arbre

Les avantages:Structure simple, capacité de courant élevée

Applications:Usage de soudage à haut courant

Structure H: contact de compression par boule

Les avantages:Structure simple, traitement facile

Applications:Applications à courbe de travail de petite taille

Applications du produit

Plaques de PCB
appareils photo numériques / produits médicaux / cartouches d'imprimante
Manches de golf / Véhicules électriques / Applications téléphoniques
Défibrillateurs cardiaques / Chargeurs de voiture / Purificateurs d'air
Appareils de luminaire à LED / lampes flash à LED / Tablettes / Ordinateurs portables / PC
Banques d'alimentation / Produits numériques / Petites applications électriques ménagères
Produits de recharge / Produits de transmission de signal

Pourquoi choisir l'UPE?

Personnalisation et souplesse:Des solutions adaptées aux besoins spécifiques
Des échantillons rapides:Des délais de mise sur le marché plus rapides grâce à la fabrication rapide de prototypes
Contrôle de qualité rigoureux:Tests complets tout au long de la production
Flexibilité en matière de contrôle qualité axée sur le client:Processus de contrôle de la qualité adaptables
Collaboration en temps réel:Surveillance et rétroaction continue de la qualité

Paramètres de performance

Composant	Options matérielles
Matériau du fût	Le cuivre, le béryllium, le phosphore, le bronze
Matériau du plongeur	Lamière, cuivre de béryllium, bronze de phosphore, acier inoxydable
Options de printemps	Acier inoxydable, fils de musique
Exigences relatives au placage	L'or-Au, l'argent-Ag, le palladium-nickel (Pd-Ni)
Courant nominal	1A, 2A, 3A, 5A, 15A ou 30A (structures différentes)
Voltage nominal	Partie de l'appareil
Résistance au contact	30mΩ, 50mΩ maximum.
Test de vie	50,000 cycles Min., 1,0000,000 cycles maximum
Température de reflux	265°, 4 à 5 secondes

Test de fiabilité

Type d'essai	Spécification
Force de rétention	50,000 cycles au minimum à 500±50 cycles par heure
Humidité	90 à 95% d'HRA à 40°C±2°C pendant 96 heures
Résistance à la chaleur de la soudure	265°C+10/-0°C pendant 30 à 35 secondes
Spray au sel	Solution saline à 5 ± 1% à 35+1°C/-2°C pendant 48 heures
Épreuve de force de ressort	100 g ± 20 g à hauteur de travail
Durée de vie à température	85°C ± 2°C pendant 96 heures
La soudabilité	265 ± 5 °C, 60/40 ± 5% de soude Sn/pb pendant 4,0 à 5,0 secondes
Résistance au contact	Le courant d'essai: 100 mA maximum, tension: 20 mV maximum

Équipement d'essai

Un laboratoire indépendant équipé d'un équipement complet d'essai comprenant:

Machine d'essai de la force d'insertion
Projecteur bidimensionnel
Mètre d'épaisseur
Machines d'inspection automatiques
Testeur de résistance à l'isolation
Machines de polissage d'échantillons métallographiques
Testeur de pulvérisation saline
Testeur d'élévation de température de courant
Instruments de courbe de course de charge
Testeur ROHS
Test de rugosité
Testeur d'impédance élastique
Testeur de vie

Avantages concurrentiels

Production de haute technologie:Techniques de fabrication avancées pour une qualité supérieure
Système de gestion systématique:Processus rationalisés pour l'efficacité et la cohérence
Certification selon la norme ISO 9001:Engagement à respecter les normes internationales de qualité
Conformité à la directive RoHS:Répondre aux réglementations environnementales et de sécurité
Temps de développement court:Prototypage et cycles de production plus rapides
Prix compétitifs et qualité stable:Des solutions rentables sans compromettre la fiabilité

Informations relatives à la commande

Méthodes de paiement

T/T (transfert bancaire)
Paypal
Banque OCBC

Recommandation:Paypal pour les échantillons (plus sûr), T/T pour les commandes en vrac (frais inférieurs)

Temps de réalisation

Temps d'échantillonnage:échantillon d'inventaire 2-3 jours ouvrables / échantillon personnalisé 5-7 jours ouvrables
Délai de production:10 à 15 jours ouvrables

Conditions commerciales

Les marchés:Amérique, Europe, Asie, Afrique du Sud
Délai de négociation:Produits à base de plantes
Frais de transport:Aérien, maritime, express
Le service:Haute qualité avec un prix raisonnable, service OEM, tailles, couleurs et modèles personnalisés disponibles

Emballage et expédition

Informations de contact

Pour toute question, veuillez contacter:Union@upetech.net
