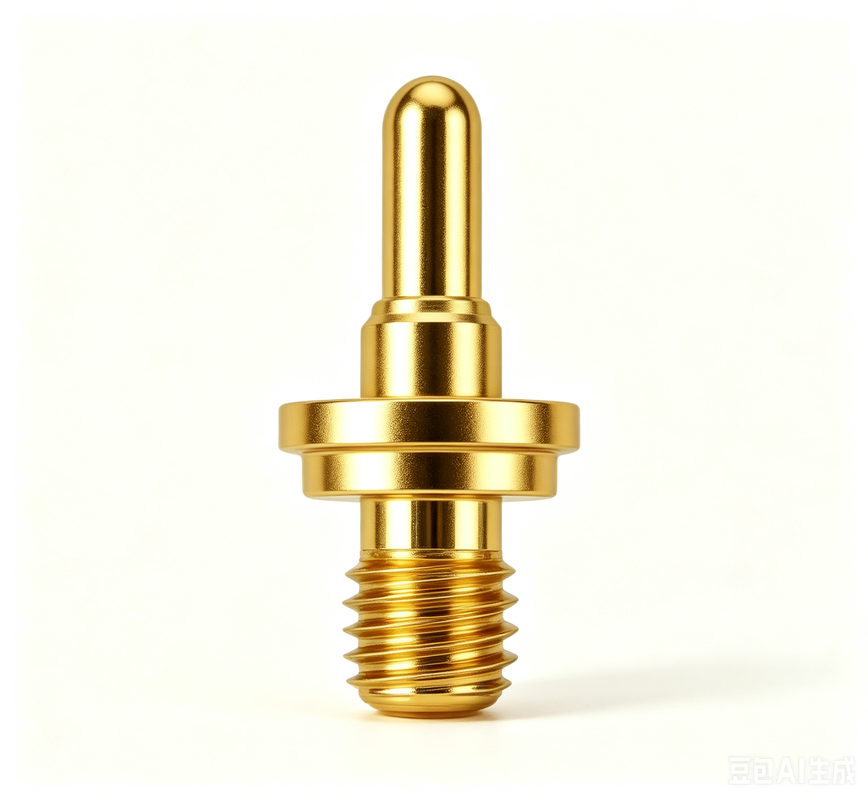

étrier à vis à ressort plomber électrique à contact

Nom De Marque:	UPE
Numéro De Modèle:	Filetage de vis Pogo Pin à ressort
Nombre De Pièces:	10000
Prix:	$0.1-$0.5
Détails D'emballage:	Sacs de PE
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

ISO9001

Nom:

Goupille Pogo à ressort à filetage de vis

Matériel:

Lamière C3604, SUS304

Actuel:

Tension:

12V

Vie mécanique:

50 000 cycles Min..

Résistance de contact:

50 mΩ Max à hauteur de travail

Température de fonctionnement:

-40°C à +130°C dans les 24 heures.

Test de pulvérisation saline:

48 h

Capacité d'approvisionnement:

50 KPCS/jour

Mettre en évidence:

étrier à vis à ressort

épingle de contact électrique

épingle de pogo avec garantie

Description du produit

Pogo Pin à ressort à vis pour contact électrique

Service professionnel de personnalisation de POGO PIN pour diverses formes et structures. Solutions personnalisées à courant élevé de 15A à 30A. Différents produits et solutions de pogo pin conçus selon les exigences du client.

Un Pogo Pin est un connecteur électrique qui établit des connexions temporaires entre les circuits. Il est doté d'un piston à ressort à l'intérieur d'un barillet, qui se comprime pour maintenir un contact fiable lorsqu'il est pressé contre des surfaces conductrices.

8 types de structures extérieures

SMT : Bonne stabilité avec une conception à fond plat pour un soudage facile sur carte PCB
DIP : La broche de positionnement empêche la déviation pendant le soudage PCB avec un positionnement ferme
Double tête : Connexion carte à carte bidirectionnelle sans soudure requise
Angle droit : Conception de queue courbée pour une optimisation de l'espace, peut être soudée avec un fil
Boîtier de soudure : Convient aux produits câblés avec soudage facile des fils
Type à vis : Spécifications spéciales pour répondre aux diverses exigences des clients
Type monobloc : Capacité de courant élevée avec spécifications personnalisées
Type à bille sphérique : Capacité de force latérale avec exigences personnalisées

Options de structure interne

Structure A : Piston avec biseau oblique

Avantages : Utilisation conventionnelle, impédance stable, longue durée de vie

Application : Utilisation régulière SMT et DIP

Précautions : Ne pas dépasser la course de travail limite

Structure B : Piston avec conception percée

Avantages : Compression maximale dans un espace limité

Application : Utilisation régulière SMT et DIP

Précautions : Ne pas dépasser la course limite ou le courant excessif

Structure C : Piston avec conception plate

Avantages : Usinage facile pour les structures spatiales

Application : Utilisation régulière SMT et DIP

Précautions : Ne pas dépasser la course limite ou le courant excessif

Structure D : Barillet avec perles isolantes

Avantages : Impédance stable pour les courants supérieurs à 10A

Application : Utilisation régulière SMT et DIP

Précautions : Ne pas dépasser la course de travail limite

Structure E : Compression double face

Avantages : Gain de place, longue distance, grand contact de plaque de compression

Application : Accouplement carte à carte

Précautions : Ne pas dépasser la course de travail limite

Structure F : Combinaison en quatre pièces

Avantages : Haute douceur de pression, faible déviation du piston, étanche, antipoussière, durée de vie prolongée

Application : Applications à courant élevé, haute performance, étanches et antipoussière

Structure G : Compression de l'arbre intermédiaire

Avantages : Structure simple avec une capacité de courant élevée

Application : Soudage à courant élevé

Précautions : Ne pas dépasser la course de travail limite

Structure H : Contact à compression de bille

Avantages : Structure simple avec traitement facile

Application : Applications à faible course de travail

Précautions : Ne pas dépasser la course de travail limite

Domaines d'application

Pourquoi choisir UPE ?

Personnalisation et flexibilité : Solutions sur mesure pour des exigences spécifiques
Échantillons rapides : Temps de mise sur le marché plus rapide avec un prototypage rapide
Contrôles qualité rigoureux : Tests complets comprenant l'inspection des matériaux entrants, les contrôles en cours de processus, les tests finaux à 100 % et le suivi de conformité
CQ axé sur le client : Processus de contrôle qualité flexibles
Collaboration CQ en temps réel : Support immédiat du contrôle qualité

Paramètres de performance

Composant	Options de matériaux
Matériau du barillet	Laiton, Cuivre au béryllium, Bronze phosphoreux
Matériau du piston	Laiton, Cuivre au béryllium, Bronze phosphoreux, Acier inoxydable
Options de ressort	Acier inoxydable, Fil de musique
Exigences de placage	Or-Au, Argent-Ag, Palladium-Nickel (Pd-Ni)
Courant nominal	1A, 2A, 3A, 5A, 15A ou 30A (selon la structure)
Tension nominale	CC 12V, 24V
Résistance de contact	30mΩ, 50mΩ Max. (immobile)
Test de durée de vie	50 000 cycles Min., 1 000 000 cycles Max.
Température de refusion	265°C, 4-5 secondes

Tests de fiabilité

Type de test	Spécifications
Force de rétention	500±50 cycles par heure, 50 000 cycles minimum
Humidité	EIA-364-31, 90-95% HR à 40°C ± 2°C pendant 96 heures
Résistance à la chaleur de soudure	EIA-364-56, 265°C+10/-0°C pendant 30-35 secondes
Brouillard salin	EIA-364-26, solution saline 5±1% à 35+1°C/-2°C pendant 48 heures
Test de force du ressort	100g±20g à hauteur de travail
Durée de vie en température	EIA-364-17, 85°C± 2°C pendant 96 heures
Soudabilité	EIA-364-52, 265±5°C, soudure Sn/Pb 60/40±5% pendant 4,0-5,0 secondes
Résistance de contact	EIA-364-23, courant de test maximum de 100 mA, tension maximum de 20 mV

Équipement de test

Laboratoire indépendant équipé d'un équipement de test complet comprenant :

Machine d'essai de force d'insertion
Projecteur bidimensionnel
Micromètre
Machine d'inspection automatique
Testeur de résistance d'isolement
Machine de polissage d'échantillons métallographiques
Testeur de brouillard salin
Testeur d'élévation de température par courant
Instrument de courbe de course de charge
Testeur ROHS
Rugosimètre
Testeur d'impédance élastique
Testeur de durée de vie

Avantages concurrentiels

Production de haute technologie : Techniques de fabrication avancées pour une qualité supérieure
Gestion systématique : Processus rationalisés pour l'efficacité et la cohérence
Certification ISO 9001 : Normes internationales de gestion de la qualité
Conformité RoHS : Respecte les réglementations environnementales et de sécurité
Temps de développement court : Prototypage et cycles de production plus rapides
Prix compétitifs et qualité stable : Solutions fiables et rentables

Informations de commande

Méthodes de paiement : T/T (virement bancaire), PayPal, OCBC Bank

Recommandation : PayPal pour les échantillons (plus sûr), T/T pour les commandes en gros (frais réduits)

Délai d'échantillonnage : Échantillon en stock 2-3 jours ouvrables / Échantillon personnalisé 5-7 jours ouvrables

Délai de production : 10-15 jours ouvrables

Marchés : Amérique, Europe, Asie, Afrique du Sud

Terme commercial : EXW

Options de fret : Air, Mer, Express

Services : Haute qualité à prix raisonnable, services OEM, tailles, couleurs et conceptions personnalisées

Emballage et expédition

Pour toute demande, veuillez contacter : union@upetech.net
