contacts à ressort SMT, pogo pin

Nom De Marque:	UPE
Numéro De Modèle:	Goupille Pogo à ressort SMT
Nombre De Pièces:	10000
Prix:	$0.1-$0.5
Détails D'emballage:	Sacs de PE
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

ISO9001

Goupille Pogo à ressort SMT

Matériel:

Lamière C3604, SUS304

Actuel:

Tension:

Vie mécanique:

50 000 cycles Min..

Résistance de contact:

50 mΩ Max à hauteur de travail

Température de fonctionnement:

-40°C à +130°C dans les 24 heures.

Test de pulvérisation saline:

Capacité d'approvisionnement:

50 KPCS/jour

Mettre en évidence:

épingle SMT POGO à ressort

contacts SMT

pogo pin

Description du produit

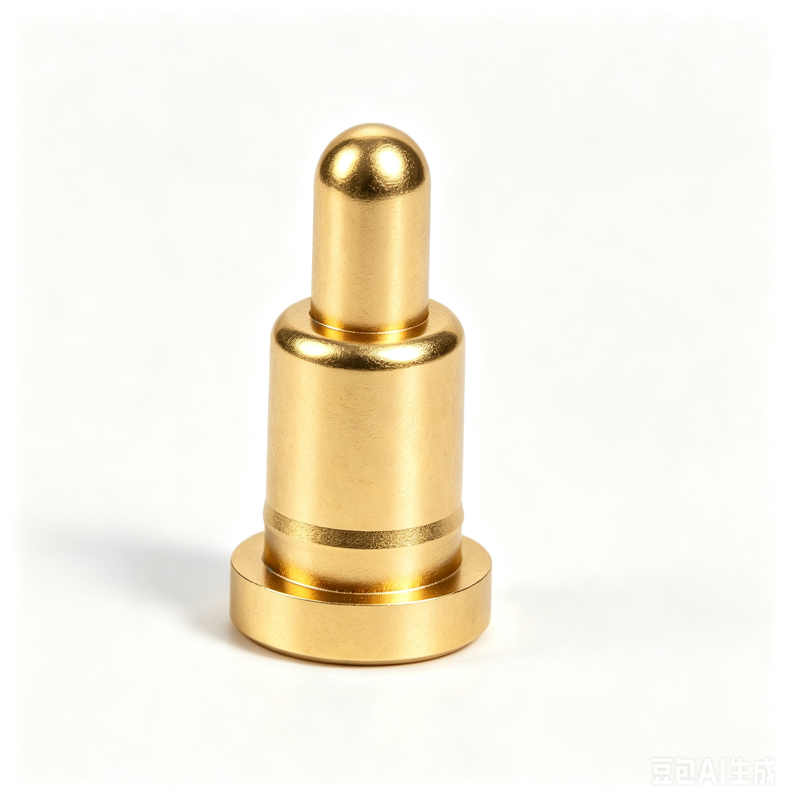

Contacts à ressort SMT Pogo Pin

UPE fournit des services de personnalisation professionnels de POGO PIN, offrant diverses formes et petites structures. Nous personnalisons des pogo pins à courant élevé allant de 15A à 30A. Différents produits et solutions de pogo pin peuvent être conçus selon les exigences spécifiques du client.

Un Pogo Pin est un connecteur électrique utilisé pour établir des connexions temporaires entre deux circuits. Il se compose d'un plongeur à ressort à l'intérieur d'un barillet, permettant la compression et maintenant un contact fiable lorsqu'il est pressé contre des surfaces conductrices.

Structures extérieures de Pogo Pin

Nous proposons 8 types de POGO PIN à structure extérieure pour la sélection des clients. Les POGO PIN standard sont conçus avec des hauteurs totales allant de 2,8 mm à 11,0 mm (hors longueur de queue du pogo pin DIP).

Structure SMT

Bonne stabilité avec une conception de barillet à fond plat pour un soudage facile sur carte PCB.

Structure DIP

Dispose d'une broche de positionnement à la queue du barillet pour un soudage PCB précis sans déviation.

Structure à double tête

Offre une flexibilité dans les connexions carte à carte bidirectionnelles sans exigences de soudage.

Structure à angle droit

La conception de queue courbée offre des options d'optimisation de l'espace et peut être soudée avec des fils.

Structure de capot de soudure

Convient aux produits de câbles avec des capacités de soudage de fils faciles.

Structure de type vis

Spécifications spéciales pour répondre aux diverses exigences des clients avec des options personnalisées.

Structure de type monobloc

Capable de supporter des courants importants et personnalisable selon les besoins spécifiques du client.

Structure de type bille sphérique

Supporte la force latérale et peut être personnalisée selon les exigences du client.

Structures internes de Pogo Pin

Nous associons des structures internes appropriées en fonction des exigences du client :

Structure A : Plongeur biseauté oblique

Utilisation conventionnelle avec impédance stable et longue durée de vie. Application : Utilisation régulière SMT et DIP. Précautions : Ne pas dépasser la course de travail limite.

Structure B : Plongeur percé

Compression maximale dans des espaces limités. Application : Utilisation régulière SMT et DIP. Précautions : Ne pas dépasser la course limite ou une utilisation à courant excessif.

Structure C : Plongeur plat

Usinage facile pour les structures spatiales basées sur A et B. Application : Utilisation régulière SMT et DIP. Précautions : Ne pas dépasser la course limite ou une utilisation à courant excessif.

Structure D : Barillet avec perles isolantes

Impédance stable adaptée aux courants supérieurs à 10A. Application : Utilisation régulière SMT et DIP. Précautions : Ne pas dépasser la course de travail limite.

Structure E : Plongeur à compression double face

Conception peu encombrante avec une longue distance et une grande compression pour le contact carte à carte. Application : Connexion carte à carte. Précautions : Ne pas dépasser la course de travail limite.

Structure F : Combinaison en quatre pièces

Lissage de pression élevé, faible déviation du plongeur, étanche à l'eau et à la poussière avec une durée de vie prolongée. Application : Courant élevé, hautes performances, exigences d'étanchéité à l'eau et à la poussière.

Structure G : Compression par arbre intermédiaire

Structure simple capable de supporter des courants élevés. Application : Utilisation de soudage à courant élevé. Précautions : Ne pas dépasser la course de travail limite.

Structure H : Contact à compression par bille

Structure simple avec un traitement facile. Application : Utilisation avec une petite course de travail. Précautions : Ne pas dépasser la course de travail limite.

Domaines d'application des Pogo Pin

Pourquoi choisir UPE ?

Personnalisation et flexibilité
Échantillons rapides = mise sur le marché plus rapide
Chaque connecteur subit des contrôles de qualité rigoureux (Inspection des matériaux entrants, Contrôles qualité en cours de processus, Tests finaux à 100 %, Traçabilité et conformité)
Flexibilité QC axée sur le client
Collaboration QC en temps réel

Paramètres de performance des connecteurs à ressort Pogo Pin

Nom des pièces	Tableau des performances des paramètres
Matériau du barillet	Laiton \| Cuivre au béryllium \| Bronze phosphoreux
Matériau du plongeur	Laiton \| Cuivre au béryllium \| Bronze phosphoreux \| Acier inoxydable
Options de ressort	Acier inoxydable \| Câble de musique
Exigences de placage	Or-Au \| Argent-Ag \| Palladium-Nickel (Pd-Ni)
Courant nominal	1A, 2A, 3A, 5A, 15A ou 30A (structures différentes)
Tension nominale	CC 12V 24V
Résistance de contact	30mΩ 50mΩ Max. (immobile)
Test de durée de vie	50 000 cycles Min. 1 000 000 cycles Max
Temp. de refusion	265°, 4~5sec

Tests de fiabilité des POGO PIN

Type de test	Spécifications
Force de rétention	Au cycle nominal de 500±50 par heure, 50 000 cycles minimum
Humidité	EIA-364-31, Méthode de test II, Condition A : 90-95% HR à 40°C ± 2°C pendant 96 heures
Résistance à la chaleur de soudure	EIA-364-56, Procédure 5, Niveau 2 : 265°C+10/-0°C pendant 30-35 secondes
Pulvérisation de sel	EIA-364-26, Condition de test B : solution saline à 5±1% à 35+1°C/-2°C pendant 48 heures
Test de force du ressort	Procédure de test de force normale, 100g±20g à hauteur de travail
Durée de vie en température	EIA-364-17, Méthode de test A, condition 4 : 85°C±2°C pendant 96 heures
Soudabilité	EIA-364-52 : Immersion dans une soudure Sn/Pb à 265±5°C, 60/40±5% pendant 4,0-5,0 secondes
Résistance de contact	EIA-364-23 : Courant de test 100 mA maximum, tension 20 mV maximum

Équipement de test

Nous maintenons un laboratoire indépendant équipé d'équipements expérimentaux comprenant :

Machine d'essai de force d'insertion
Projecteur bidimensionnel
Micromètre
Machine d'inspection automatique
Testeur de résistance d'isolement
Machine de polissage d'échantillons métallographiques
Testeur de brouillard salin
Testeur d'élévation de température de courant
Instrument de courbe de course de charge
Testeur ROHS
Rugosimètre
Testeur d'impédance élastique
Testeur de durée de vie

Avantages concurrentiels de la société UPE

Production de haute technologie utilisant des techniques de fabrication avancées
Système de gestion systématique assurant l'efficacité et la cohérence
Certification ISO 9001 démontrant les normes de qualité internationales
Conformité RoHS respectant les réglementations environnementales et de sécurité
Délai de développement court pour un prototypage et une production plus rapides
Prix compétitifs et qualité stable sans compromettre la fiabilité

Méthodes de paiement

T/T (Virement bancaire), PayPal, OCBC Bank

Recommandation : Utilisez PayPal pour les échantillons (plus sûr), Utilisez T/T pour les commandes en gros (frais moins élevés)

Délais et détails du service

Délai d'échantillonnage : Échantillon en stock 2-3 jours ouvrables / Échantillon personnalisé 5-7 jours ouvrables

Délai de production : 10-15 jours ouvrables

Marchés desservis : Amérique, Europe, Asie, Afrique du Sud

Terme commercial : EXW

Options de fret : Air, Mer, Express

Services : Haute qualité à prix raisonnable, service OEM, toute taille, couleur, conception spéciale acceptée
