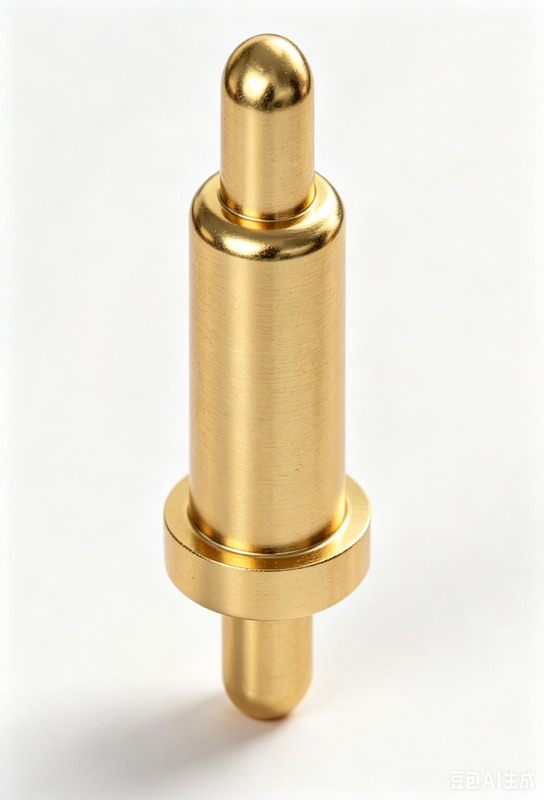

Sonde de contact à ressort à double tête, broche pogo

Nom De Marque:	UPE
Numéro De Modèle:	Pin de Pogo à double tête
Nombre De Pièces:	10000
Prix:	$0.1-$0.5
Détails D'emballage:	Sacs de PE
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

ISO9001

Pin de Pogo à double tête

Matériel:

Lamière C3604, SUS304

Résistance de contact:

50 mΩ Max à hauteur de travail

Température de fonctionnement:

-40°C à +130°C dans les 24 heures.

Test de pulvérisation saline:

Couleur:

Jaune

Capacité d'approvisionnement:

50 KPCS/jour

Mettre en évidence:

sonde de contact pogo à double tête

Pinceau POGO à ressort

broche pogo à double tête

Description du produit

Sonde à ressort à double tête

UPE propose des services de personnalisation professionnels de POGO PIN, offrant diverses formes et structures compactes. Nous personnalisons des pogo pins à courant élevé allant de 15A à 30A. Différents produits et solutions de pogo pins peuvent être conçus selon les exigences spécifiques des clients.

Un Pogo Pin est un connecteur électrique utilisé pour établir des connexions temporaires entre deux circuits. Il se compose d'un plongeur à ressort à l'intérieur d'un barillet, permettant la compression et maintenant un contact fiable lorsqu'il est pressé contre des surfaces conductrices.

Spécifications du produit

Paramètre	Spécification
Nom	Pogo Pin à double tête
Matériau du plongeur	Laiton C3604
Matériau du barillet	Laiton C3604
Matériau du ressort	SUS304
Durée de vie mécanique	50 000 cycles minimum
Résistance de contact	50 mΩ maximum
Température de fonctionnement	-40℃ à +130℃
Résistance à la chaleur de soudure	260℃ ± 5℃ pendant 20s ± 2s
Test au brouillard salin	48 heures
Certification	Conforme ROHS ou REACH
Tests	Test d'ouverture et de court-circuit à 100%

Structures extérieures disponibles

Nous proposons 8 types de POGO PIN à structure extérieure pour la sélection des clients. La hauteur totale standard des POGO PIN varie de 2,8 mm à 11,0 mm (hors longueur de queue du pogo pin DIP).

SMT

Conception à fond plat pour un soudage facile sur carte PCB avec une bonne stabilité.

DIP

La broche de positionnement évite les déviations lors du soudage PCB avec une connexion ferme.

Double tête

Connexion carte à carte bidirectionnelle sans exigences de soudage.

Angle droit

Conception de queue courbée pour une optimisation de l'espace, adaptée au soudage de fils.

Gobelet à souder

Idéal pour les produits câblés avec une capacité de soudage de fils facile.

Type à vis

Spécifications personnalisées pour répondre aux diverses exigences des clients.

Type monobloc

Capacité de courant élevée avec options de conception personnalisées.

Type à bille sphérique

Capacité de force latérale avec options de conception personnalisées.

Options de structure interne

Structure A : Plongeur biseauté oblique

Utilisation conventionnelle avec impédance stable et longue durée de vie. Applications SMT et DIP. Ne peut pas dépasser la course de travail limite.

Structure B : Plongeur percé

Compression maximale dans un espace limité. Applications SMT et DIP. Éviter de dépasser la course limite et le courant excessif.

Structure C : Plongeur plat

Usinage facile pour les applications à espace restreint. Applications SMT et DIP. Éviter de dépasser la course limite et le courant excessif.

Structure D : Billes isolantes

Impédance stable pour les courants supérieurs à 10A. Applications SMT et DIP. Ne peut pas dépasser la course de travail limite.

Structure E : Double compression

Conception peu encombrante pour l'accouplement carte à carte avec une grande compression. Ne peut pas dépasser la course de travail limite.

Structure F : Combinaison à quatre pièces

Lissage de pression élevé, faible déviation du plongeur, étanche à l'eau et à la poussière. Idéal pour les applications à courant élevé et haute performance.

Structure G : Compression par arbre intermédiaire

Structure simple capable de supporter un courant élevé. Soudage pour utilisation à courant élevé. Ne peut pas dépasser la course de travail limite.

Structure H : Contact à compression par bille

Structure simple avec traitement facile. Applications à faible course de travail. Ne peut pas dépasser la course de travail limite.

Applications du produit

Cartes PCB
Appareils photo numériques / Produits médicaux / Cartouches d'imprimante
Manches de golf / Véhicules électriques / Applications téléphoniques
Défibrillateurs cardiaques / Charge de voiture / Purificateurs d'air
Luminaires plats LED / Lampes de poche LED / Tablettes / Ordinateurs portables / PC
Batteries externes / Produits numériques / Petits appareils électroménagers
Produits de chargement / Produits de transmission de signal

Pourquoi choisir UPE ?

Personnalisation et flexibilité : Solutions sur mesure pour des exigences spécifiques
Échantillons rapides : Accélération du temps de mise sur le marché avec un prototypage rapide
Contrôles de qualité rigoureux : Tests complets incluant l'inspection des matériaux entrants, les contrôles en cours de processus, les tests finaux à 100% et la vérification de conformité
Flexibilité du CQ axée sur le client : Processus de contrôle qualité adaptables
Collaboration CQ en temps réel : Surveillance et amélioration continues de la qualité

Paramètres de performance

Composant	Options de matériaux
Matériau du barillet	Laiton, Cuivre au béryllium, Bronze phosphoreux
Matériau du plongeur	Laiton, Cuivre au béryllium, Bronze phosphoreux, Acier inoxydable
Options de ressort	Acier inoxydable, Fil de musique
Exigences de placage	Or (Au), Argent (Ag), Palladium-Nickel (Pd-Ni)
Courant nominal	1A, 2A, 3A, 5A, 15A, 30A (selon la structure)
Tension nominale	CC 12V, 24V
Résistance de contact	30 mΩ, 50 mΩ maximum (à l'arrêt)
Test de durée de vie	50 000 cycles minimum, 1 000 000 cycles maximum
Température de refusion	265°, 4-5 secondes

Tests de fiabilité

Type de test	Spécification
Force de rétention	500 ± 50 cycles par heure, 50 000 cycles minimum
Humidité	90-95% HR à 40℃ ± 2℃ pendant 96 heures
Résistance à la chaleur de soudure	265℃ +10/-0℃ pendant 30-35 secondes
Brouillard salin	Solution saline 5 ± 1% à 35+1/-2℃ pendant 48 heures
Test de force du ressort	100g ± 20g à hauteur de travail
Durée de vie en température	85℃ ± 2℃ pendant 96 heures
Soudabilité	265 ± 5℃, soudure Sn/pb 60/40 ± 5% pendant 4,0-5,0 secondes
Résistance de contact	Courant de test 100mA maximum, tension 20mV maximum

Équipement de test

Notre laboratoire indépendant dispose d'un équipement de test complet comprenant des machines de test de force d'insertion, des projecteurs bidimensionnels, des micromètres, des machines d'inspection automatiques, des testeurs de résistance d'isolement, des machines de polissage d'échantillons métallographiques, des testeurs de brouillard salin, des testeurs d'élévation de température de courant, des instruments de courbe de course de charge, des testeurs ROHS, des rugosimètres, des testeurs d'impédance élastique et des testeurs de durée de vie.

Avantages concurrentiels

Production de haute technologie : Techniques de fabrication avancées pour une qualité supérieure
Système de gestion systématique : Processus rationalisés assurant efficacité et cohérence
Certification ISO 9001 : Engagement envers les normes de qualité internationales
Conformité RoHS : Respecte les réglementations environnementales et de sécurité
Délai de développement court : Cycles de prototypage et de production plus rapides
Prix compétitifs et qualité stable : Solutions rentables sans compromettre la fiabilité

Informations de commande

Service	Détails
Méthodes de paiement	T/T (Virement bancaire), PayPal, OCBC Bank PayPal recommandé pour les échantillons, T/T pour les commandes en gros
Délai d'échantillonnage	Échantillon en stock : 2-3 jours ouvrables Échantillon personnalisé : 5-7 jours ouvrables
Délai de production	10-15 jours ouvrables
Marchés desservis	Amérique, Europe, Asie, Afrique du Sud
Conditions commerciales	EXW
Options de fret	Air, Mer, Express
Services	Haute qualité à prix raisonnable, services OEM, tailles, couleurs et conceptions personnalisées
