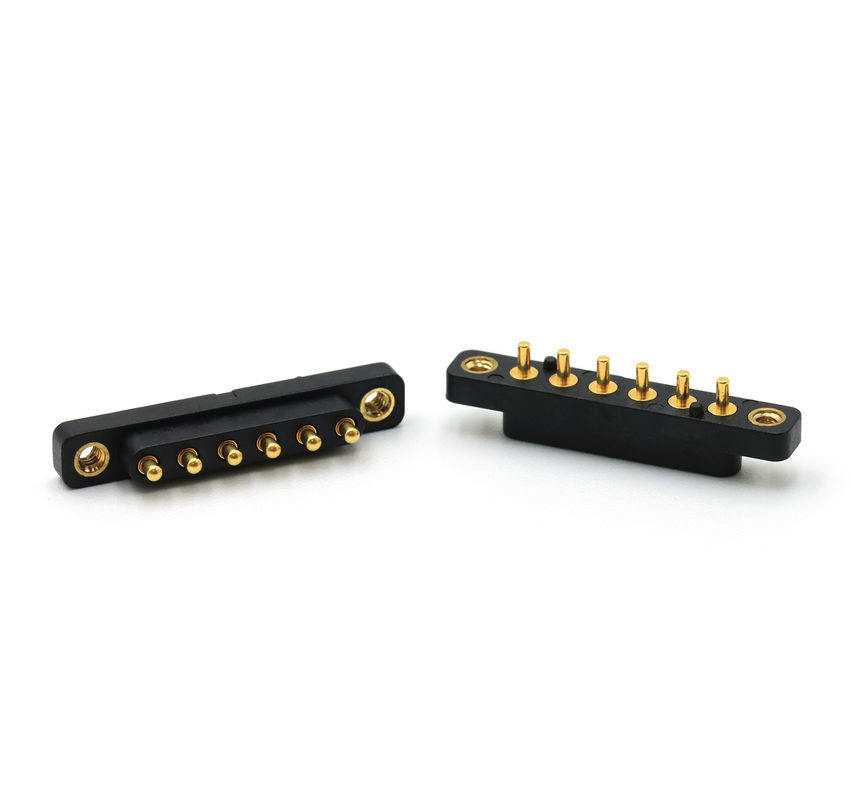

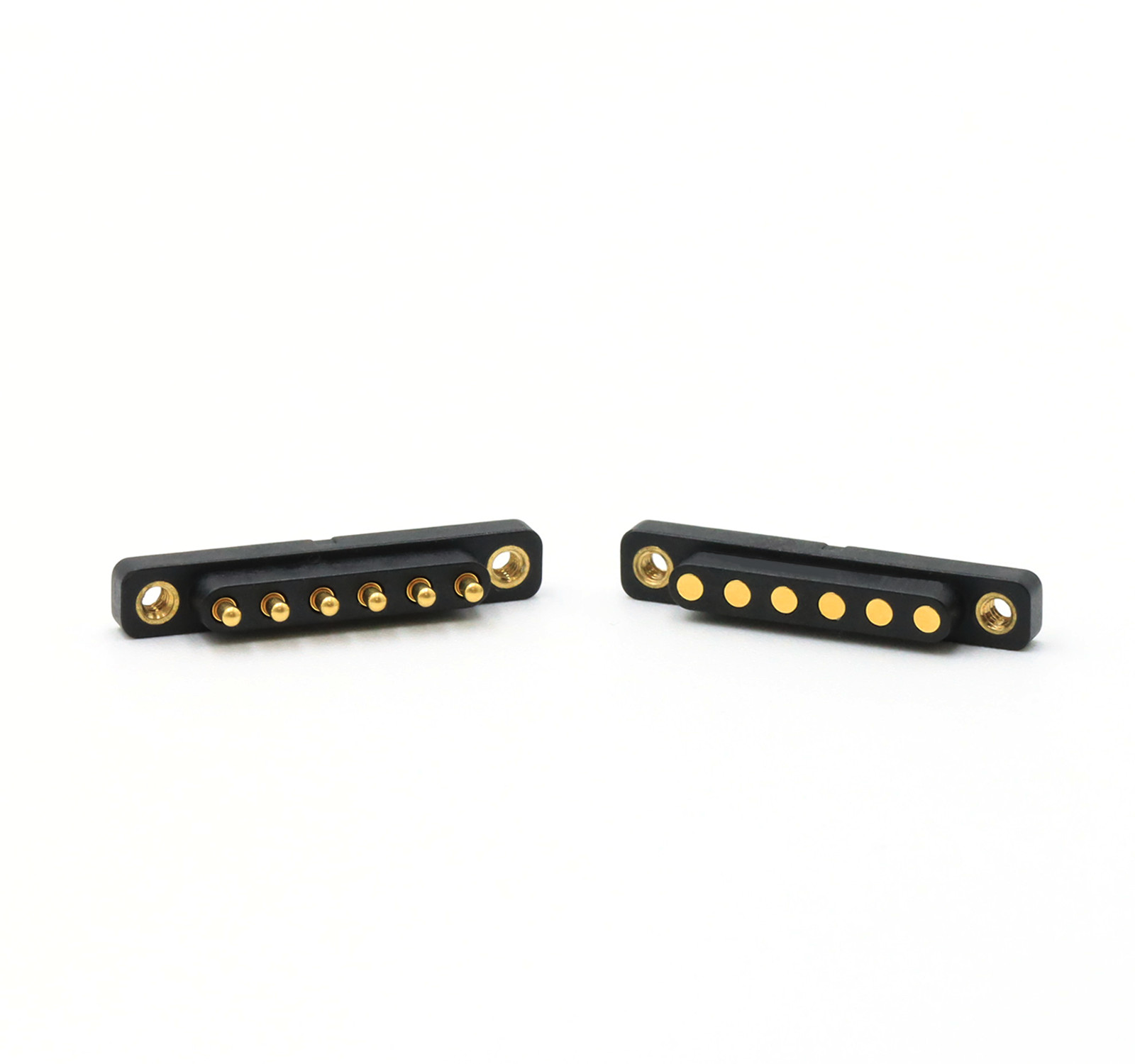

Plaqué en or 6 broches à vis trous à manche et connecteur à épingle à ressort féminin.
Nos équipes de conception possèdent une vaste expérience en sciences des matériaux, en génie électrique, en ingénierie des procédés et en construction de machines.
Avantages des connecteurs à ressort UPE:
Les connecteurs à ressort, communément appelés broches de ressort ou broches pogo, offrent plusieurs avantages:
La fiabilité:Les broches UPE Pogo utilisant la technologie CLIP assurent une connexion électrique constante et fiable, même dans des environnements soumis à des vibrations et à des chocs mécaniques.
Conception compacte:Leur petite taille leur permet de s'intégrer dans des espaces restreints, ce qui est idéal pour les appareils électroniques modernes et compacts.
La flexibilité:Les broches de Pogo peuvent s'adapter aux variations de surface, assurant une connexion stable même si les surfaces d'accouplement ne sont pas parfaitement alignées.
Facilité d'utilisation:Ils sont conviviaux, avec une installation et une maintenance simples.
Durée de vie:Ils sont conçus pour résister à de nombreux cycles de connexion et de déconnexion, ce qui les rend très durables
Notre avantage et votre choix:
UPE professionnel Pogo Pin personnalisé à courant élevé avec la série 15A-30A, il a été produit en série.
UPE a développé un connecteur à broche standard de 2 broches 40 broches Pogo mâle et femelle de 2,54 mm avec SMT / DIP / Right Angle / Solder Cup.
Pogo Pin Life test jusqu'à 1 000 000 cycles.
Tous les produits peuvent passer la norme HF, RoHS REACH.
Un rapport d'essai électrique à 100% est fourni avant la livraison des marchandises.
Il est disponible en différentes formes, de petite structure et de courant élevé.
Pourquoi le client choisitUPE?
1Un service de personnalisation professionnel
2. Capacité de production rapide d' échantillons
3- Système de contrôle de qualité strict
4. Traitement avec des composants importés
5. Équipement d'essai de haute précision
6Des procédures raisonnables de contrôle des coûts
taille du connecteur à vis à 6 broches mâle:
taille du connecteur à vis femelle à 6 broches:
Mise en page recommandée du PCB
Tolérance de mise en page: ± 0,05 mm
Performance des paramètres du connecteur à ressort
|
Nom
|
connecteur à broche à 6 broches mâle et femelle
|
|
Le plongeur
|
C6801 sans plomb, plaqué XXU" Min Au sur 60~100U" Ni
|
|
Baril
|
C6801 sans plomb, plaqué XXU" Min Au sur 60~100U" Ni
|
|
Le printemps
|
SUS304
|
|
Logements
|
Noir HTN+30%GF UL94 V-0
|
|
Je vais me faire foutre!
|
Le M1.60
|
|
Force de ressort
|
80 g ± 20 g, à une hauteur de travail de 1,2 mm.
|
|
La cigogne
|
1.4 mm
|
|
Vie mécanique
|
20000 cycles Min..
|
|
Actuel
|
3A
|
|
Voltage
|
12 V de courant continu
|
|
Tolérance de mise en page
|
± 0,05 mm
|
|
Résistance au contact
|
50m Max (PIN)
|
|
Température de fonctionnement
|
-40°C à +130°C dans les 24 heures.
|
|
Résistance à la vente
|
260°C ± 5°C 20s ± 2s
|
|
Essai par pulvérisation saline
|
48 heures
|
|
Certification
|
Produit conforme à la norme ROHS ou REACH
|
|
Le test
|
Test à 100% ouvert et à court terme
|
Le connecteur Pogo Pin se compose de 6 pièces: plongeur, fût, ressort, perles en céramique, boîtier, capuchon
Certains des connecteurs Pogo Pin personnalisés pour référence:
Champ d'application du produit:
Emballage et expédition
