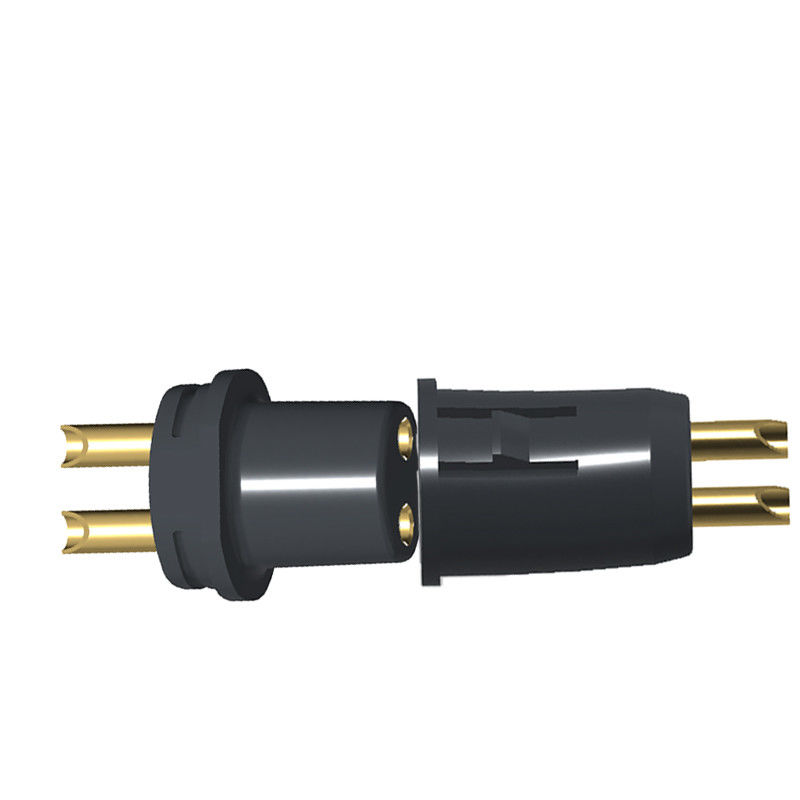

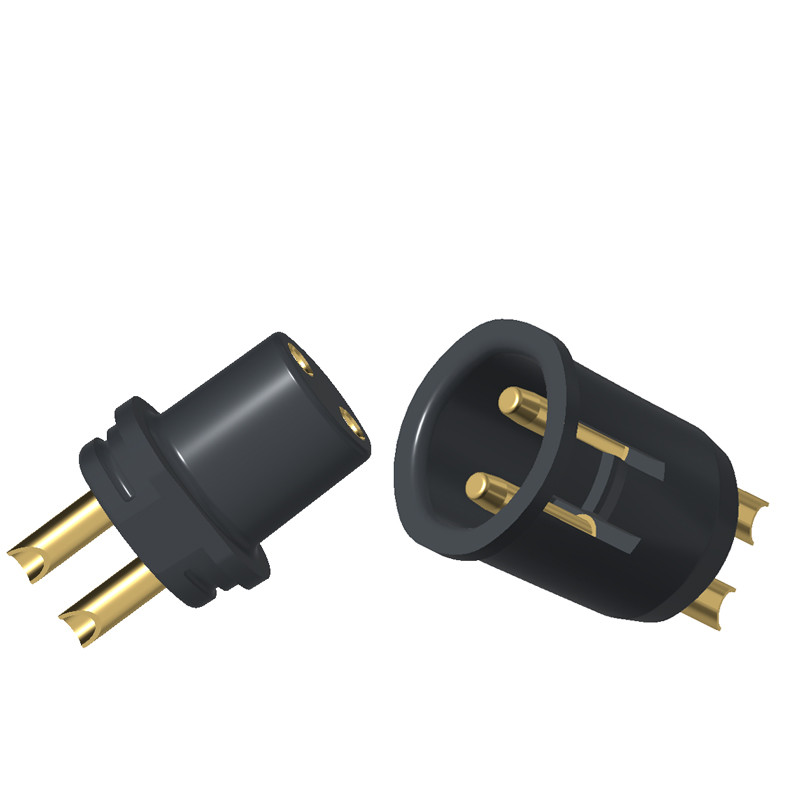

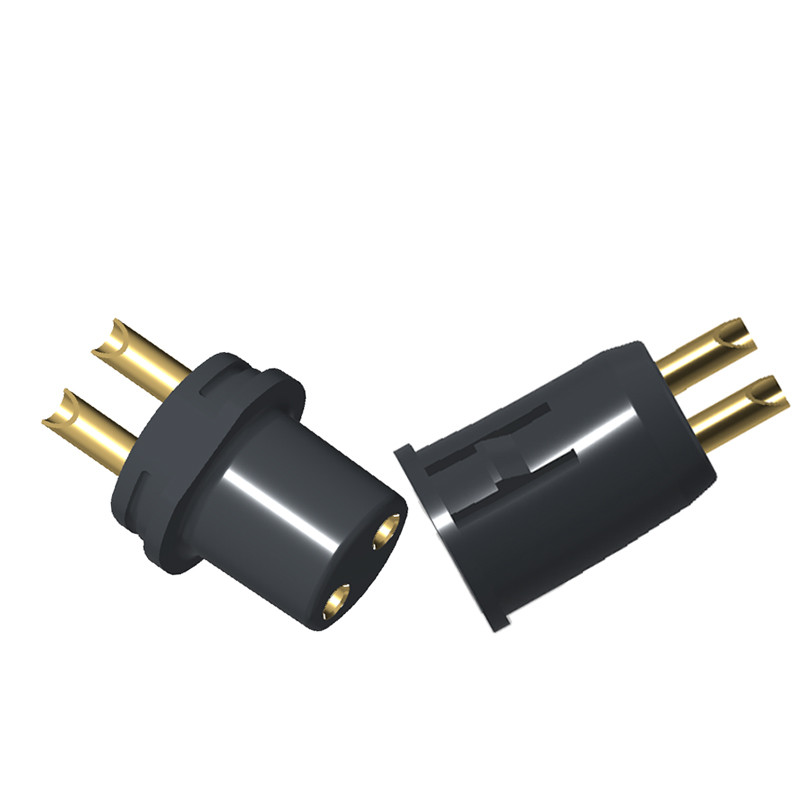

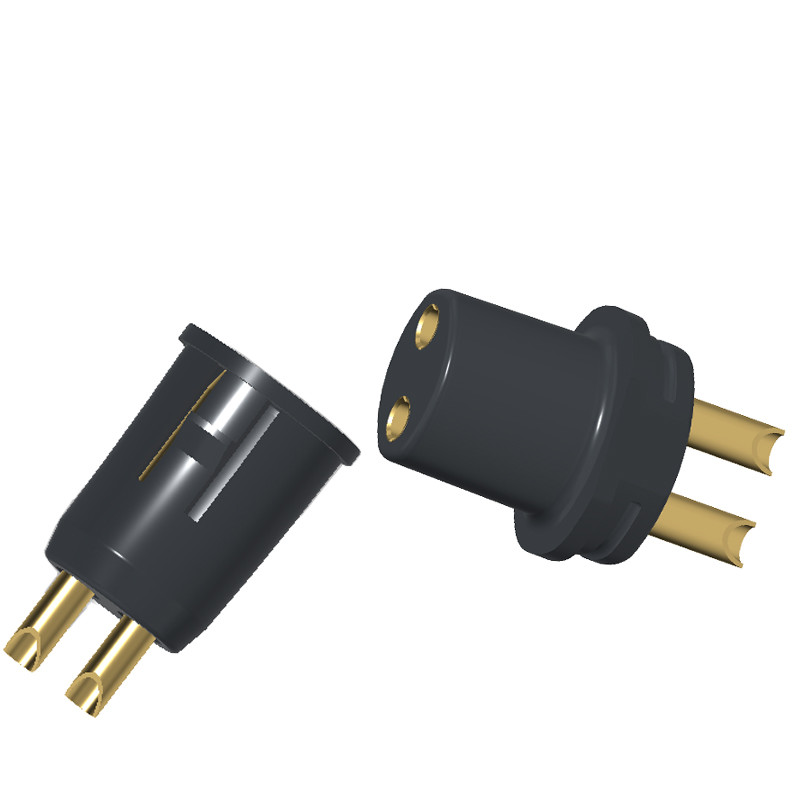

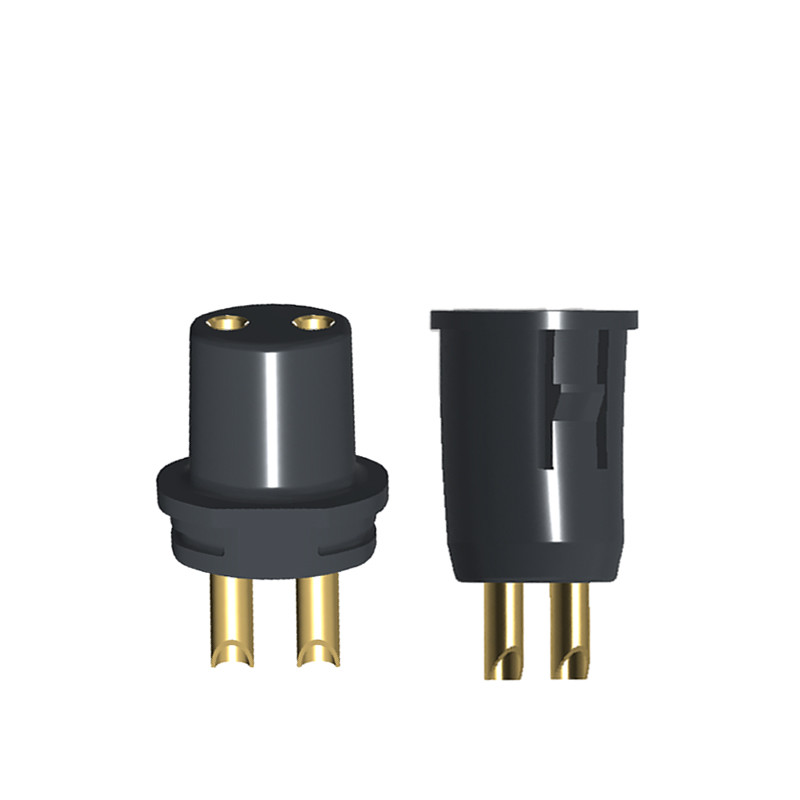

2 broches mâle et femelle soudeuse cube à ressort chargé connecteur pogo pin personnalisé.
Union Precision Electronic Limited (UPE)est un professionnelfabricant sur mesurespécialisée dansDes épingles de Pogoetautres appareils pour la fabrication de lampesL'entreprise est reconnue comme l'un des fournisseurs les plus compétitifs du secteur.connecteur à ressortL'industrie de l'électricité en Chine, qui répond à un large éventail d'applications de haute technologie.
L'UPE est devenue unefabricant leaderdeDes épingles de Pogoetconnecteurs à ressort, en utilisant des levierstechnologie de production avancéeetcontrôle de qualité strictpour servir les industries mondiales.
Nous visons à répondre aux besoins des clients avec des produits sûrs et fiables.nous pouvons rapidement personnaliser l'échantillon de qualité stable pour répondre aux besoins de conception du client avec un cycle de développement de produit court.
Des épingles de pogo à ressortIl assure un contact fiable avec la compression, assurant une connexion électrique stable même en cas de mouvement ou de vibration.
Termination de la coupe de soudureIl permet de souder facilement des PCB ou des fils.
Configuration masculine et féminineLe côté mâle a généralement des épingles de pogo, tandis que le côté femelle a des réceptacles d'accouplement.
Options personnalisablesIl peut être adapté en termes de taille, de courant, de matériau de revêtement, de force de ressort et de conception du logement.
Avantages des connecteurs à ressort UPE:
Les connecteurs à ressort, communément appelés broches de ressort ou broches pogo, offrent plusieurs avantages:
La fiabilité:Les broches UPE Pogo utilisant la technologie CLIP assurent une connexion électrique constante et fiable, même dans des environnements soumis à des vibrations et à des chocs mécaniques.
Conception compacte:Leur petite taille leur permet de s'intégrer dans des espaces restreints, ce qui est idéal pour les appareils électroniques modernes et compacts.
La flexibilité:Les broches de Pogo peuvent s'adapter aux variations de surface, assurant une connexion stable même si les surfaces d'accouplement ne sont pas parfaitement alignées.
Facilité d'utilisation:Ils sont conviviaux, avec une installation et une maintenance simples.
Durée de vie:Ils sont conçus pour résister à de nombreux cycles de connexion et de déconnexion, ce qui les rend très durables
Performance des paramètres du connecteur Pogo Pin à ressort
|
Nom des pièces
|
Tableau des performances des paramètres
|
|
Matériel en fût
|
D'autres produits
|
de cuivre de béryllium
|
Phosphore Bronze
|
|
|
Matériau du plongeur
|
D'autres produits
|
de cuivre de béryllium
|
Phosphore Bronze
|
d'acier inoxydable
|
|
Options de printemps
|
Les étain
|
Fil de musique
|
|
|
|
Exigences en matière de placage
|
Ours-Au
|
L'argent-Ag
|
Palladium nickel
(Pd-Ni)
|
|
|
Courant nominal
|
1A, 2A, 3A, 5A, 15A ou 30A (constructions différentes)
|
|
Voltage nominal
|
Partie de la ligne de transmission
|
|
Résistance au contact
|
30 mΩ 50 mΩ au maximum.
|
|
Test de la durée de vie
|
50, 000 cycles Min. 1 000 000 cycles Max.
|
|
RTempérature de débit.
|
265°, 4 à 5 secondes
|
|
Test de fiabilité du code PIN POGO
|
|
Force de rétention
|
à un cycle nominal de 500±50 par heure,50, 000 cycles au minimum
|
|
Humidité
|
EIA-364-31,Méthode d'essai II, condition A: les connecteurs sont appariés par le sujet à l'humidité relativede 90% à 95% RH et une température de 40°C± 2°Chumidité relative pour 96 hJe vous en prie.
|
|
Résistance à la chaleur de la soudure
|
EIA-364-56,Procédure 5, Niveau 2 265°C+10/-0°Cpendant 30 à 35 secondes
|
|
Spray au sel
|
EIA-364-26,Condition d'essai B Connecteurs appariés par le sujet à une solution saline à 5 ± 1%
concentration, 35+1°C/-2°Cpendant 48 heures.
|
|
Épreuve de force de ressort
|
Procédure d'essai de force normale, 100 g ± 20 g à hauteur de travail
|
|
Durée de vie à température
|
EIA-364-17,Méthode d'essai A,condition 4,condition de temps d'essai A Le sujet est accouplé
connecteurs à 85°C± 2°Cpendant 96 heures.
|
|
La soudabilité
|
EIA-364-52 Plongez dans le 265±5°C, 60/40±5% Sn/pb pendant 4,0 à 5,0 secondes
|
|
Résistance au contact
|
EIA-364-23 Mesurer la résistance de contact avec un courant d'essai de 100 mA maximumet une tension maximale de 20 mV
|
Le connecteur Pogo Pin se compose de 6 pièces: plongeur, fût, ressort, perles en céramique, boîtier, capuchon
Certains des connecteurs Pogo Pin personnalisés pour référence:
Champ d'application du produit:
Questions fréquentes
1Pourquoi nous avoir choisis?
Avec 100% de sincérité, notre société vous fournira le meilleur service pour tous les produits ou après-vente.Nous fournirons le devis le plus raisonnable et concevoir des échantillons de haute qualité selon vos dessins ou exigencesNous offrons une garantie pour chaque client après vente.
2- Vous pouvez personnaliser les produits pour nous?
Nous sommes très heureux de personnaliser pour vous ou de concevoir pour vous. Veuillez nous fournir votre dessin ou échantillons, et dites-nous vos exigences particulières sur les produits.Nous pouvons personnaliser dès que possible selon vos exigences.
3Combien coûtera l'échantillon?
Si les articles sont en stock, nous fournissons des échantillons aux clients gratuitement, mais vous devez supporter le fret.
Si vous personnalisez les termes, nous vous facturerons le coût approprié et vous rembourserons une proportion raisonnable des frais d'échantillonnage lorsque vous aurez une commande pour nous!
4- Et le délai de livraison?
Le délai de livraison dépend de la quantité et de la difficulté de la commande du client. Habituellement, la livraison des marchandises en stock dans les 3 jours tandis que les produits personnalisés livrés dans les 2 semaines.
5- Et le contrôle qualité de votre entreprise?
Nous allons tester et inspecter les produits pour assurer la qualité des produits pour obtenir votre satisfaction. La qualité est la plus importante dans notre entreprise, du matériel à la livraison,Tout sera vérifié à deux reprises et la société obtiendra IS09001 pour s'assurer que cela.
Comment placer la commande de connecteur de câble magnétique
* Vous nous envoyez un dessin ou un échantillon
* Nous effectuons une évaluation du projet
* Nous faisons l'échantillon et vous l'envoyons
* Vous pensez que l'échantillon est bon puis passer une commande et nous payer 30% de dépôt
* Nous commençons à fabriquer le produit
* Quand la marchandise est faite, nous prenons des photos pour votre chèque et vous payez ensuite le solde
* Nous livrons les produits à la société de messagerie
Délai de paiement:T/T, 50% de dépôt, 50% de solde
Méthode de paiementT/T, Paypal, OCBC
Temps d'échantillonnage:échantillon d'inventaire 2-3Jours ouvrables/échantillon sur mesure 5-7Jours ouvrables
Délai de production:10 à 15 jours ouvrables
Fabriqué pour:Amérique,Europe,Asie,Afrique du Sud
Délai de négociation:Produits à base de plantes
Frais de transport:Par avion, par mer, par express.
Le service:Haute qualité à prix raisonnable, service OEM, n'importe quelle taille spéciale, couleur, dessins sont acceptables
