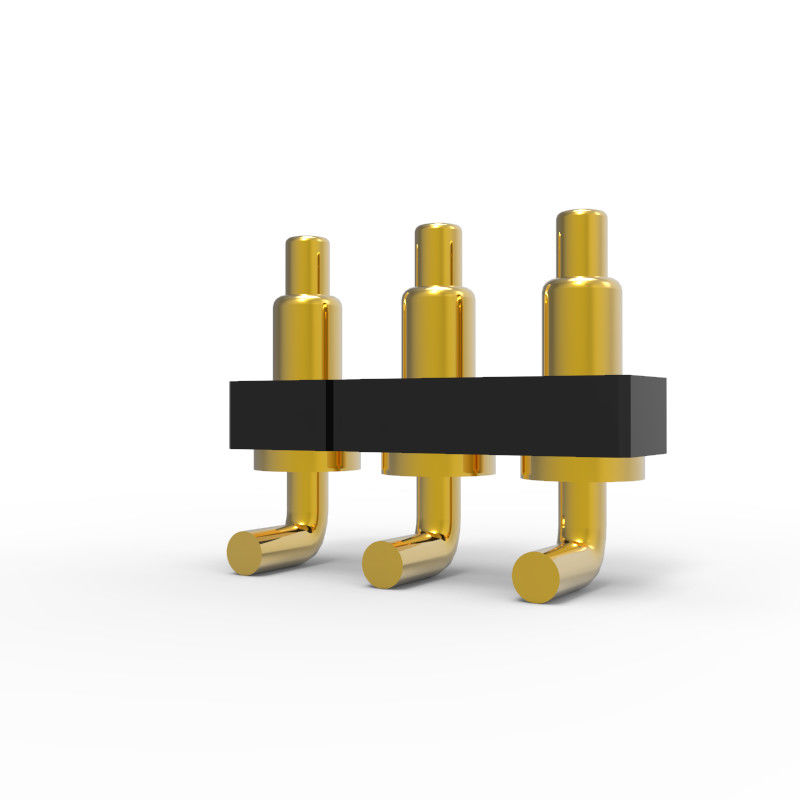

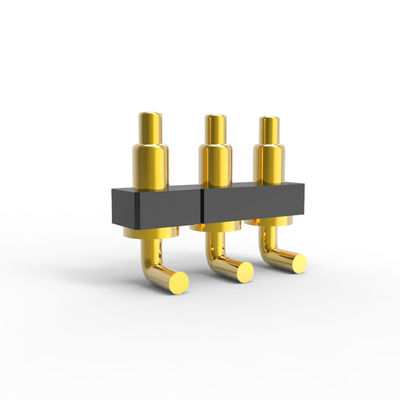

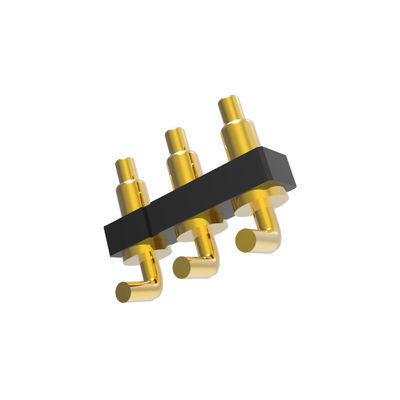

2.54 mm de hauteur 3 épingles à angle droit, connecteur à ressort à épingle pogo avec un boîtier de 2,54 mm de hauteur.
La queue de la broche Pogo est pliée, elle peut fournir aux concepteurs plus de choix dans l'utilisation de l'espace, la queue peut également être soudée avec du fil.
Pogo Pin est un connecteur de précision utilisé dans les téléphones portables et autres produits électroniques.
Il est largement utilisé dans divers produits électroniques et joue un rôle dans la connexion de transmission de signal.
Sa structure de forme est divisée en: type de fond plat, type de plaque de bouchon, type de flexion, axe à double aiguille, type de fil, type de fil de soudage,
type de trou latéral, etc.
La structure interne est divisée en: type de forage arrière, pente de découpe, pente de découpe avec boule ronde, type de trou à travers, type de bouchon de queue, type de double tête, etc.
Sélection des revêtements: revêtement or ordinaire, revêtement nickel, etc.
2Liste des paramètres des connecteurs à ressort chargés à l'angle droit de.54 mm:
|
Isolateur
|
Plastiques noirs(265°C)Le produit doit être présenté dans la boîte de conserve.
|
|
Le plongeur
|
Lamière 5 u Au plus 60 ~ 100 u Ni
|
|
Baril
|
Lamière 5 u Au plus 60 ~ 100 u Ni
|
|
Le printemps
|
Traitement de surface SUS
|
|
Type de connecteur
|
Homme
|
|
Couleur
|
Noir, jaune
|
|
Le tonnerre
|
2.54 mm ou dépend des exigences du client
|
|
Le pin
|
3pin ou dépend des exigences du client
|
|
Application du projet
|
PCB, équipement audiovisuel, équipement médical, communication militaire, aérospatiale, montre téléphonique, cigarette électronique
|
|
Certificat
|
Le produit doit être soumis à un contrôle de conformité.
|
|
Emballage
|
1000 pièces par sac en PE (selon les exigences du client)
|
|
Force de ressort
|
70 g+/-20 g à une course de travail de 1,0 mm
|
|
Test de la durée de vie
|
100, 000 cycles
|
|
Courant nominal
|
3A au maximum.
|
|
Voltage
|
12 V de courant continu
|
|
Résistance au contact
|
50 milliohm au maximum
|
|
Essai par pulvérisation saline
|
48 heures
|
|
Certification
|
Produit conforme à la norme ROHS ou REACH
|
|
Le test
|
Test à 100% ouvert et à court terme
|
2.54mm de hauteur standard 2pin-40pin Pogo connecteur à broche avec angle droit
Avantages du connecteur de broche UPE Pogo
Les connecteurs à broches Pogo, communément appelés broches de ressort ou broches pogo, offrent plusieurs avantages:
La fiabilité:Les broches UPE Pogo utilisant la technologie CLIP assurent une connexion électrique constante et fiable, même dans des environnements soumis à des vibrations et à des chocs mécaniques.
Conception compacte:Leur petite taille leur permet de s'intégrer dans des espaces restreints, ce qui est idéal pour les appareils électroniques modernes et compacts.
La flexibilité:Les broches de Pogo peuvent s'adapter aux variations de surface, assurant une connexion stable même si les surfaces d'accouplement ne sont pas parfaitement alignées.
Facilité d'utilisation:Ils sont conviviaux, avec une installation et une maintenance simples.
Durée de vie:Ils sont conçus pour résister à de nombreux cycles de connexion et de déconnexion, ce qui les rend très durables
Notre avantage et votre choix:
.UPE professionnel Pogo Pin personnalisé à courant élevé avec la série 15A-30A, il a été produit en série.
.UPE développé 1,27 mm,2.0mm 2.54mm de hauteur standard homme et femme 2pin-40pin connecteur à broche Pogo avec SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life test jusqu'à 1 000 000 cycles.
.Tous les produits peuvent passer la norme HF, RoHS REACH.
.Un rapport d'essai électrique à 100% est fourni avant la livraison des marchandises.
. Il est disponible en différentes formes, de petite structure et de courant élevé.
Structure et description du type Pogo Pin:
Les données sont disponibles.Bonne stabilité, le fond du baril est une conception de fond plat, qui est facile à souder sur la carte PCB.
Je vous en prie.Il y a une broche de positionnement à la queue du baril.
le soudage.
À double tête: La conception de la broche à double tête Pogo offre aux concepteurs une plus grande souplesse dans la transmission bidirectionnelle de carte à carte
Pour la connexion, la broche à double tête n'a pas besoin d'être soudée.
Angle droit:La queue de la broche Pogo est pliée, offrant aux concepteurs plus de choix dans l'utilisation de l'espace, la queue peut également être souder avec du fil
Coupe de soudure:Convient pour les produits de câbles, facile à souder avec du fil
Type de vis:Les produits avec des spécifications spéciales peuvent répondre aux différents besoins des clients, et peuvent être personnalisés en fonction des besoins
des clients.
Pourquoi le client choisitUPE?
1Un service de personnalisation professionnel
2. Capacité de production rapide d' échantillons
3- Système de contrôle de qualité strict
4. Traitement avec des composants importés
5. Équipement d'essai de haute précision
6Des procédures raisonnables de contrôle des coûts
Champ d'application du connecteur Pogo Pin:
Comment passer la commande
* Vous nous envoyez un dessin ou un échantillon
* Notre équipe d'ingénieurs professionnels effectue l'évaluation
* Vous confrontez le dessin et nous faisons l'échantillon pour vous envoyer
* Vous testez l'échantillon et l'approuvez, puis passez une commande et payez 50% d'acompte
* Nous commençons à fabriquer le produit
* Quand la marchandise est faite, nous prenons des photos pour votre chèque et vous payez ensuite le solde
* Nous vous livrons les produits par DHL, TNT, UPS, FedEx
Délai de paiement:T/T, 50% de dépôt, 50% de solde
Méthode de paiementT/T, Paypal, OCBC
Temps d'échantillonnage:échantillon d'inventaire 2-3Jours ouvrables/échantillon sur mesure 5-7Jours ouvrables
Délai de production:10 à 15 jours ouvrables
Fabriqué pour:Amérique,Europe,Asie,Afrique du Sud
Délai de négociation:Produits à base de plantes
Frais de transport:Par avion, par mer, par express.
Le service:Haute qualité à prix raisonnable, service OEM, n'importe quelle taille spéciale, couleur, dessins sont acceptables
