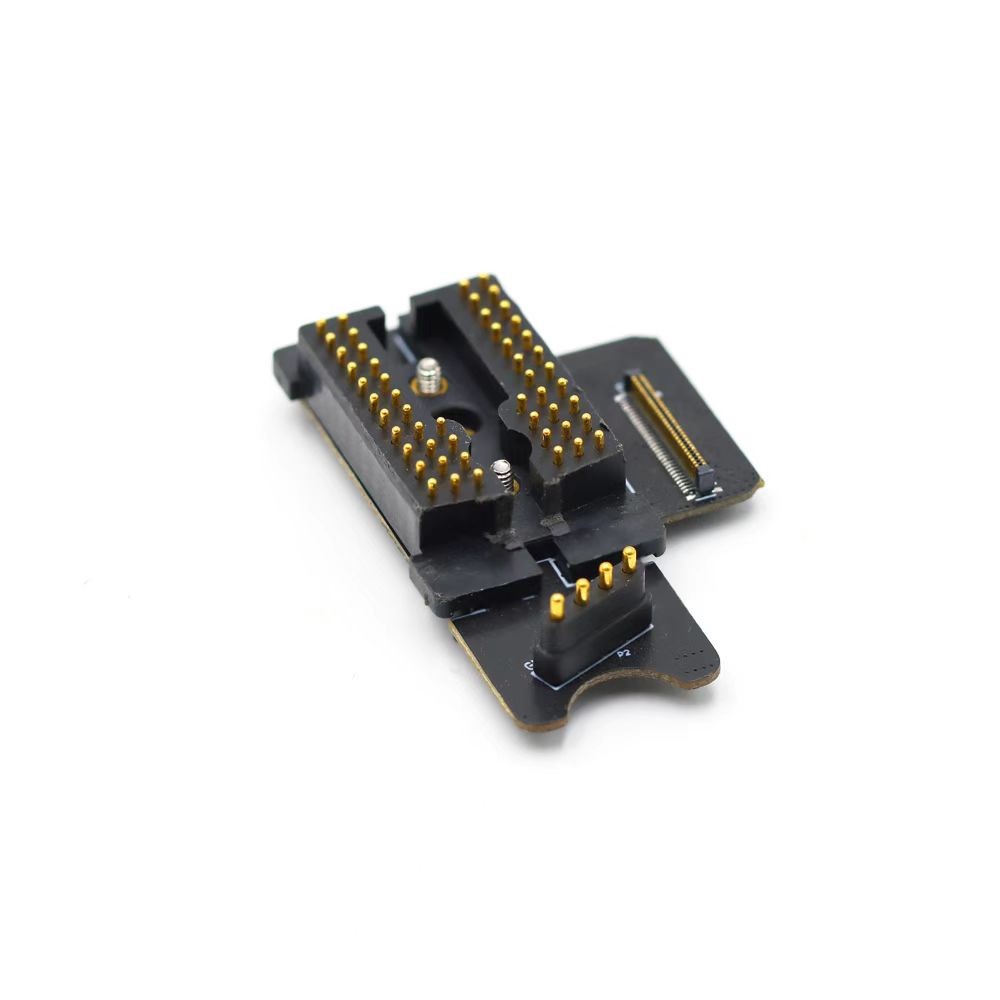

Connecteur à broche Pogo à 52 broches Plaqué or Connecteur à ressort chargé avec boîtier PA9T

Cartouche d'imprimante HP45 à 52 broches, connecteur à ressort avec boîtier PA9T.

Le connecteur de 52 broches HP45 pogo est constitué de trois parties,respectivement sont en plastique, broche, ressort.Alors vous n'avez pas besoin de vous assembler.Ou vous fournir les pièces pour que vous les assembliez vous-même.

Le connecteur de cartouche d'imprimante HP45 à 52 broches avec boîtier PA9T est un connecteur spécialisé à ressort (pogo pin) conçu pour un contact électrique fiable avec les têtes d'impression jet d'encre HP45.Le boîtier PA9T (polyamide 9T) offre une résistance à haute température, la stabilité chimique (contre les solvants d'encre) et la durabilité mécanique sont essentielles pour les applications d'impression à jet d'encre.

Plastique

Matériau:Le PA9

.Résistance à la chaleur élevée (jusqu'à ~ 200 °C à court terme)

.Excellente résistance aux produits chimiques (solvants d'encre, humidité)

.Faible déformation pour un alignement précis

.Couleur: Noir

Le pin

Matériau:C3604

Plaquage par or:5U, faible résistance

Diamètre de la broche:0.35 mm

Le printemps

1Les deux extrémités doivent être fermées carrément.
2.Pendant le traitement de l'emballage, il est interdit d'avoir double ressort ensemble du fournisseur.
3Comme indiqué sur le dessin, la valeur de la force de ressort est mesurée 10 fois après préchargement.
4.Pour inspecter le ressort sous l'échelle de 10X et la surface du fil ne doit pas être endommagée;
La position de coupe des deux extrémités ne doit pas dépasser le diamètre extérieur du ressort
5Le fournisseur doit retirer les propriétés magnétiques du matériau de ressort par un dispositif et le remplir d'air dans un sac d'emballage pendant l'emballage.
6Produit conforme à la réglementation RoHS&HF.

Taille en plastique

Taille de la broche

Taille de ressort

Avantages du connecteur de broche UPE Pogo

Les connecteurs à broches Pogo, communément appelés broches de ressort ou broches pogo, offrent plusieurs avantages:

La fiabilité:Les broches UPE Pogo utilisant la technologie CLIP assurent une connexion électrique constante et fiable, même dans des environnements soumis à des vibrations et à des chocs mécaniques.

Conception compacte:Leur petite taille leur permet de s'intégrer dans des espaces restreints, ce qui est idéal pour les appareils électroniques modernes et compacts.

La flexibilité:Les broches de Pogo peuvent s'adapter aux variations de surface, assurant une connexion stable même si les surfaces d'accouplement ne sont pas parfaitement alignées.

Facilité d'utilisation:Ils sont conviviaux, avec une installation et une maintenance simples.

Durée de vie:Ils sont conçus pour résister à de nombreux cycles de connexion et de déconnexion, ce qui les rend très durables

Notre avantage et votre choix:

1. Pins de Pogo à courant élevé (série 15A30A)

2. Connecteurs à broches Pogo standardisés et personnalisés
Options de hauteur: 1,27 mm, 2,0 mm, 2,54 mm

Les connecteurs de type mâle/femelle à 2 ′40 broches SMT / DIP / angle droit / terminaisons de soudeuse

Des formes et des structures entièrement personnalisables pour s'adapter à des conceptions uniques.

3Une durabilité inégalée.
1,000,000+ cycles de vie testés pour une fiabilité à long terme.

Conçu pour des applications nécessitant des cycles d' accouplement répétés.

4. Conformité et assurance qualité
Test électrique à 100% avec rapport fourni avant expédition.

Répond aux normes HF, RoHS et REACH pour la conformité au marché mondial.

5. Des conceptions compactes et performantes
Des structures miniaturisées sans sacrifier la capacité actuelle.

Des solutions personnalisées pour des applications à espace restreint.

Certains des connecteurs Pogo Pin personnalisés pour référence:

Domaine d'application:
