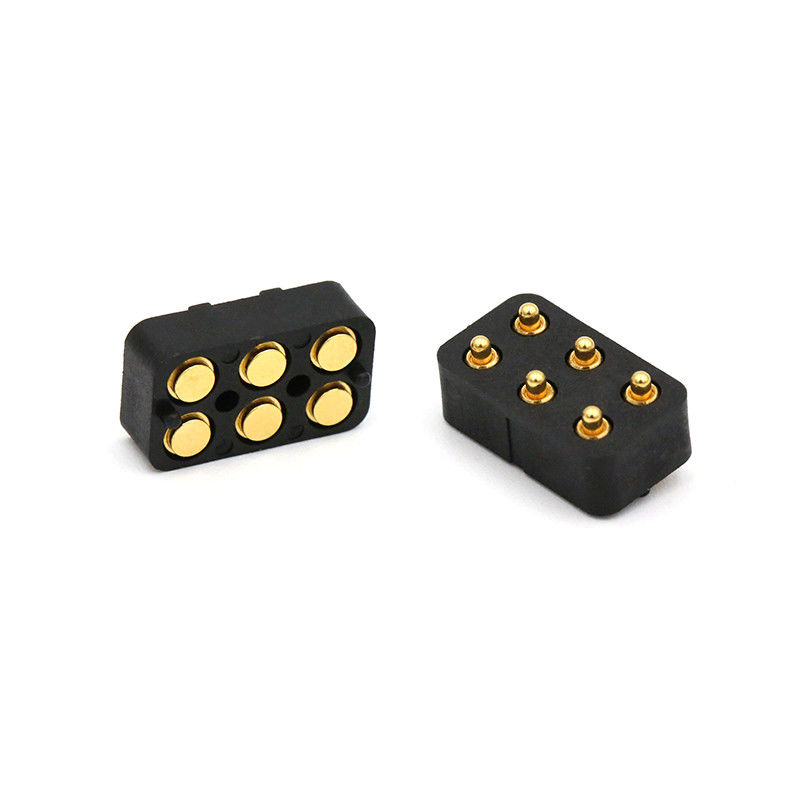

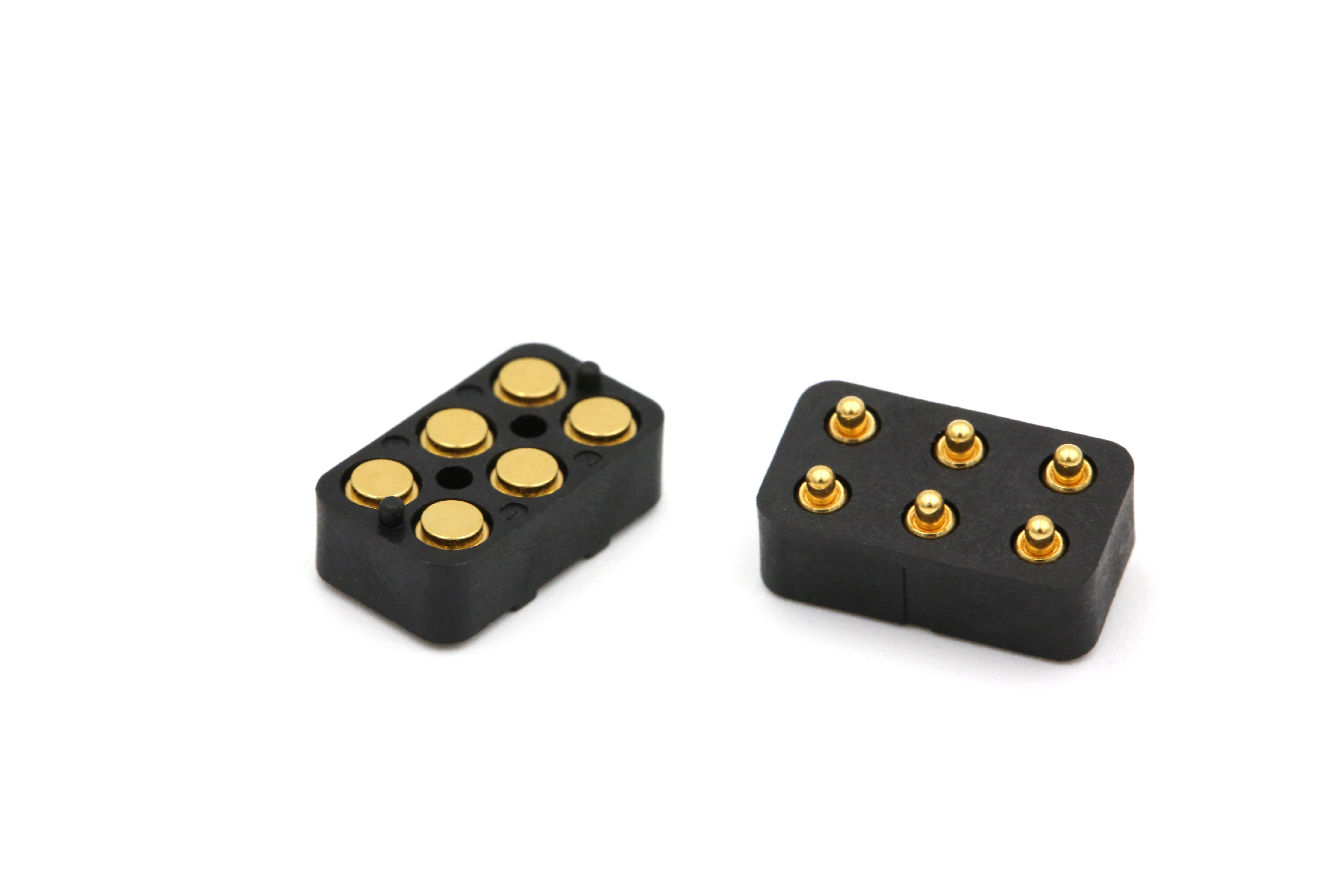

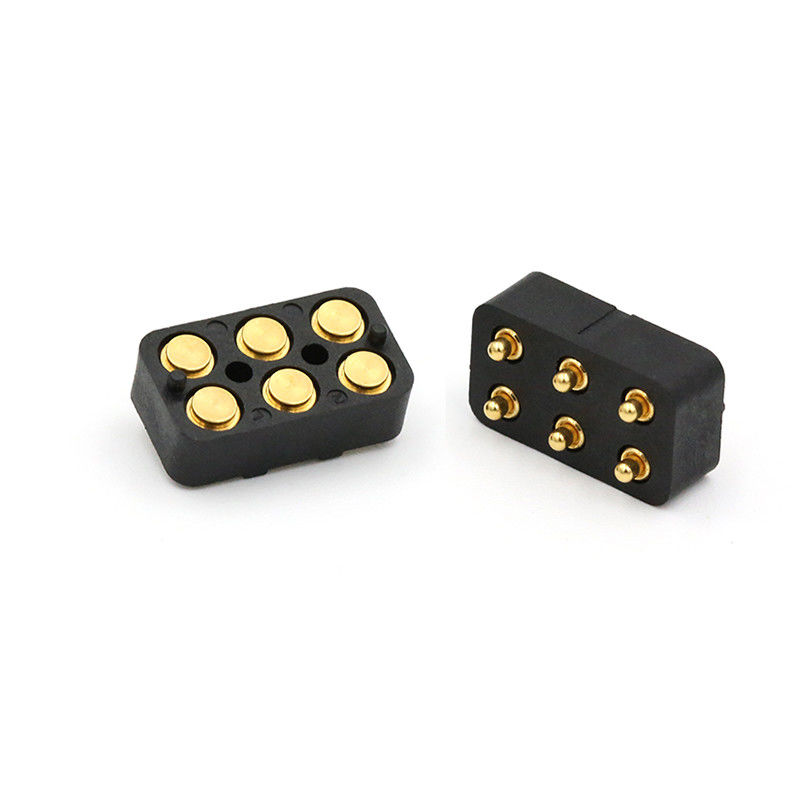

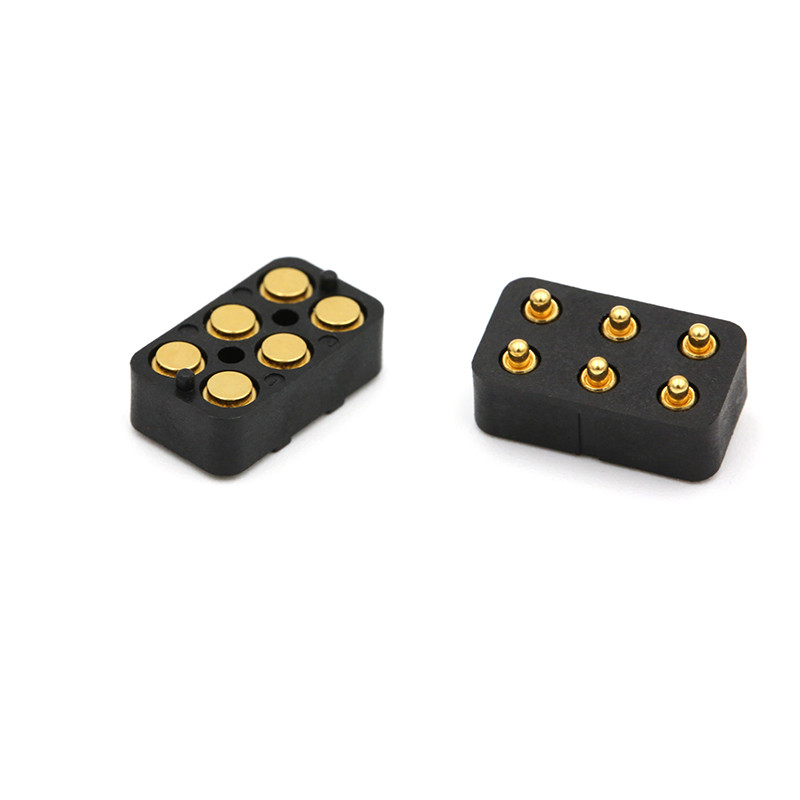

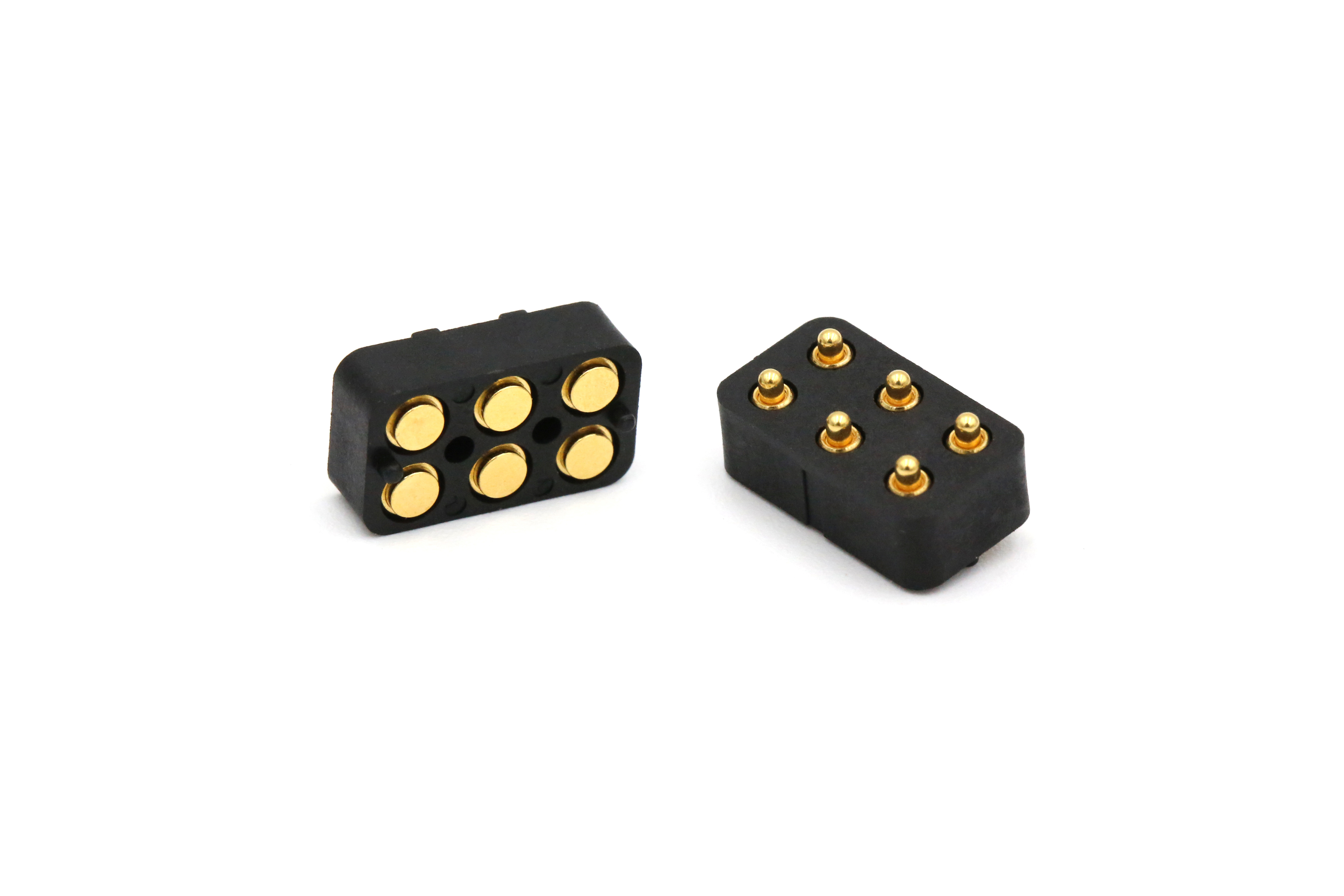

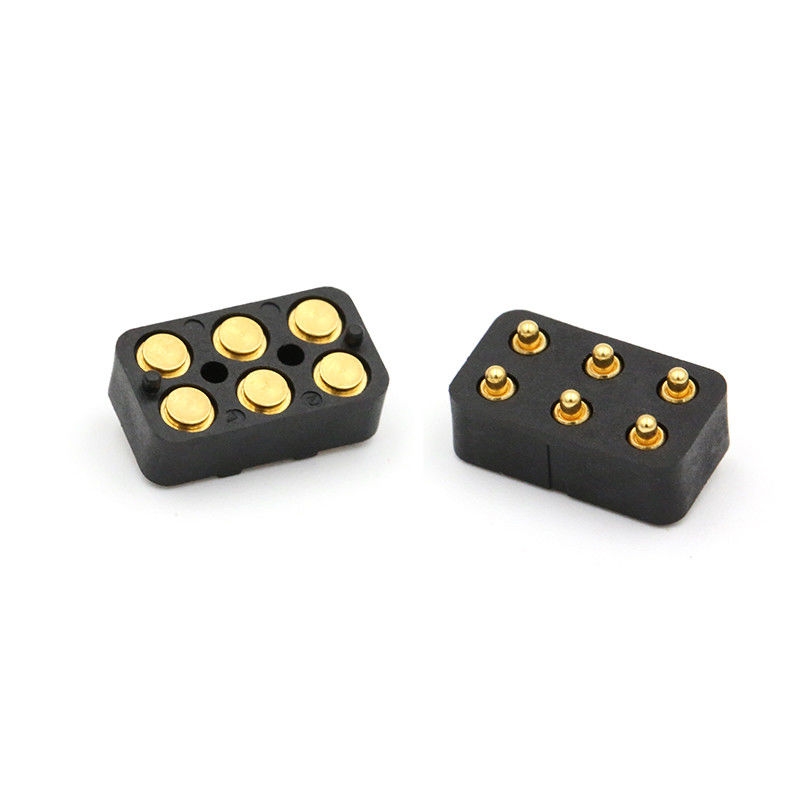

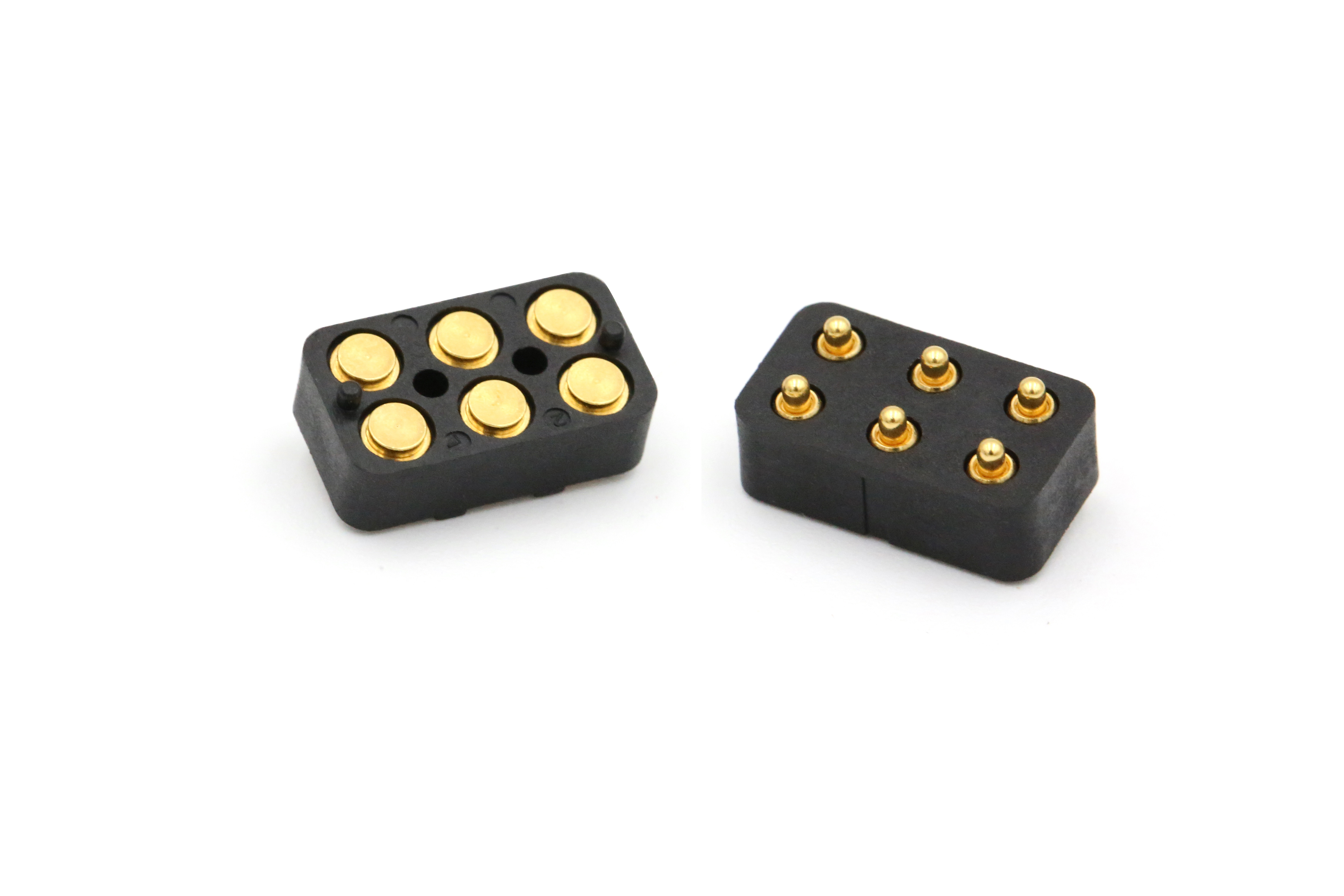

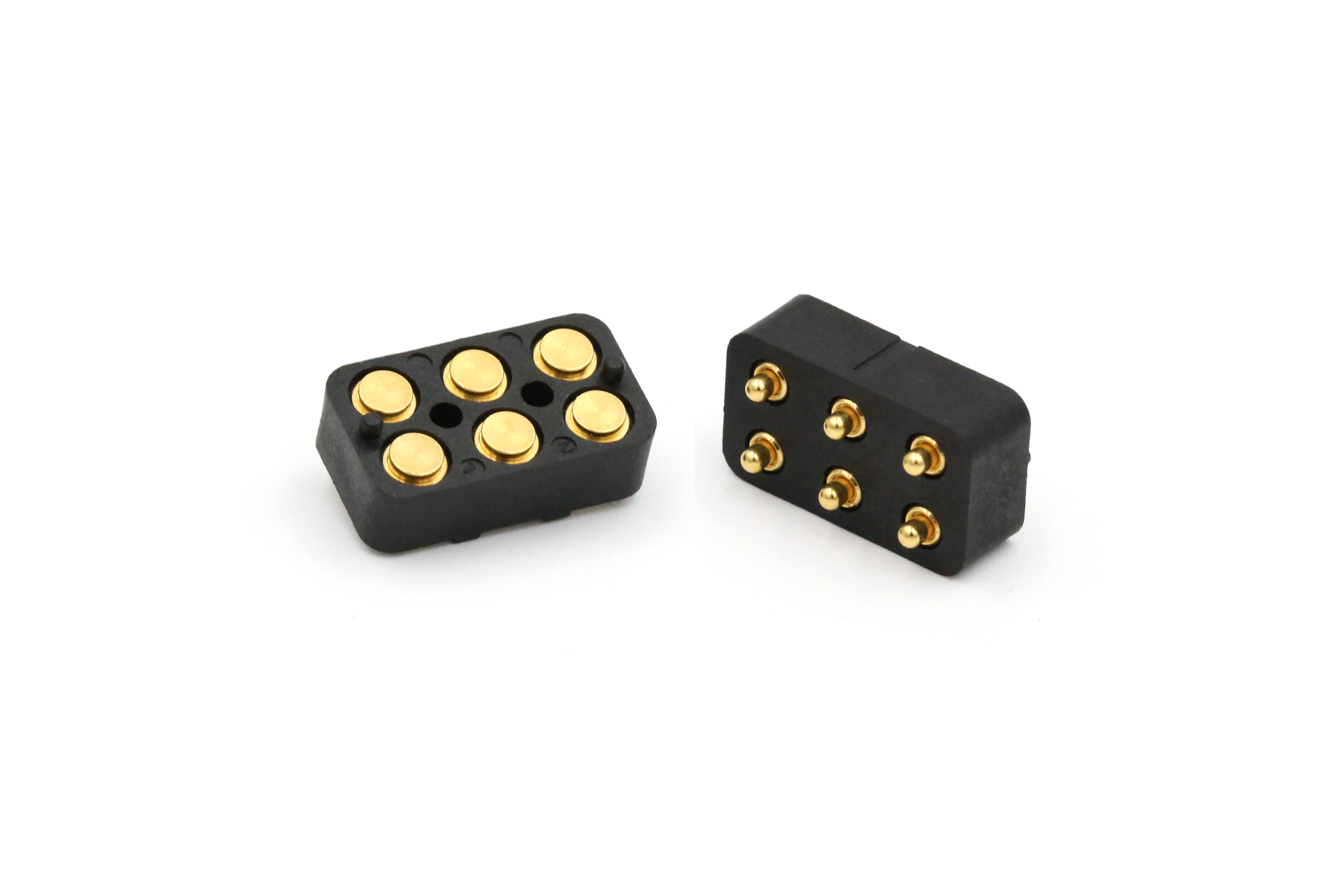

Connecteur à 6 broches mâle et femelle à ressort pour produit médical.
Union Precision Electronic Limited (UPE)est un professionnelfabricant sur mesurespécialisée dansDes épingles de Pogoetautres appareils pour la fabrication de lampesL'entreprise est reconnue comme l'un des fournisseurs les plus compétitifs du secteur.connecteur à ressortL'industrie de l'électricité en Chine, qui répond à un large éventail d'applications de haute technologie.
L'UPE est devenue unefabricant leaderdeDes épingles de Pogoetconnecteurs à ressort, en utilisant des levierstechnologie de production avancéeetcontrôle de qualité strictpour servir les industries mondiales.
Nous visons à répondre aux besoins des clients avec des produits sûrs et fiables.nous pouvons rapidement personnaliser l'échantillon de qualité stable pour répondre aux besoins de conception du client avec un cycle de développement de produit court.
Avantages des connecteurs à ressort UPE:
Les connecteurs à ressort, communément appelés broches de ressort ou broches pogo, offrent plusieurs avantages:
La fiabilité:Les broches UPE Pogo utilisant la technologie CLIP assurent une connexion électrique constante et fiable, même dans des environnements soumis à des vibrations et à des chocs mécaniques.
Conception compacte:Leur petite taille leur permet de s'intégrer dans des espaces restreints, ce qui est idéal pour les appareils électroniques modernes et compacts.
La flexibilité:Les broches de Pogo peuvent s'adapter aux variations de surface, assurant une connexion stable même si les surfaces d'accouplement ne sont pas parfaitement alignées.
Facilité d'utilisation:Ils sont conviviaux, avec une installation et une maintenance simples.
Durée de vie:Ils sont conçus pour résister à de nombreux cycles de connexion et de déconnexion, ce qui les rend très durables
Notre avantage et votre choix:
.UPE professionnel Pogo Pin personnalisé à courant élevé avec la série 15A-30A, il a été produit en série.
.UPE a développé un connecteur à broche standard de 2 broches 40 broches Pogo mâle et femelle de 2,54 mm avec SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life test jusqu'à 1 000 000 cycles.
.Tous les produits peuvent passer la norme HF, RoHS REACH.
.Un rapport d'essai électrique à 100% est fourni avant la livraison des marchandises.
.Il est disponible en différentes formes, de petite structure et de courant élevé.
Pourquoi le client choisitUPE?
✔Fabrication de haute précisionAssure une qualité et une durabilité constantes
✔Capacités de personnalisation¢ Des solutions sur mesure pour répondre aux exigences de conception uniques
✔Prix compétitifs¢ rentable sans compromettre les performances
✔Une forte focalisation sur la R&DDes projets innovants pour les applications technologiques émergentes
Performance des paramètres du connecteur Pogo Pin à ressort
|
Nom des pièces
|
Tableau des performances des paramètres
|
|
Matériel en fût
|
D'autres produits
|
de cuivre de béryllium
|
Phosphore Bronze
|
|
|
Matériau du plongeur
|
D'autres produits
|
de cuivre de béryllium
|
Phosphore Bronze
|
d'acier inoxydable
|
|
Options de printemps
|
Les étain
|
Fil de musique
|
|
|
|
Exigences en matière de placage
|
Ours-Au
|
L'argent-Ag
|
Palladium nickel
(Pd-Ni)
|
|
|
Courant nominal
|
1A, 2A, 3A, 5A, 15A ou 30A (constructions différentes)
|
|
Voltage nominal
|
Partie de la ligne de transmission
|
|
Résistance au contact
|
30 mΩ 50 mΩ au maximum.
|
|
Test de la durée de vie
|
50, 000 cycles Min. 1 000 000 cycles Max.
|
|
RTempérature de débit.
|
265°, 4 à 5 secondes
|
|
Test de fiabilité du code PIN POGO
|
|
Force de rétention
|
à un cycle nominal de 500±50 par heure,50, 000 cycles au minimum
|
|
Humidité
|
EIA-364-31,Méthode d'essai II, condition A: les connecteurs sont appariés par le sujet à l'humidité relativede 90% à 95% RH et une température de 40°C± 2°Chumidité relative pour 96 hJe vous en prie.
|
|
Résistance à la chaleur de la soudure
|
EIA-364-56,Procédure 5, Niveau 2 265°C+10/-0°Cpendant 30 à 35 secondes
|
|
Spray au sel
|
EIA-364-26,Condition d'essai B Connecteurs appariés par le sujet à une solution saline à 5 ± 1%
concentration, 35+1°C/-2°Cpendant 48 heures.
|
|
Épreuve de force de ressort
|
Procédure d'essai de force normale, 100 g ± 20 g à hauteur de travail
|
|
Durée de vie à température
|
EIA-364-17,Méthode d'essai A,condition 4,condition de temps d'essai A Le sujet est accouplé
connecteurs à 85°C± 2°Cpendant 96 heures.
|
|
La soudabilité
|
EIA-364-52 Plongez dans le 265±5°C, 60/40±5% Sn/pb pendant 4,0 à 5,0 secondes
|
|
Résistance au contact
|
EIA-364-23 Mesurer la résistance de contact avec un courant d'essai de 100 mA maximumet une tension maximale de 20 mV
|
Le connecteur Pogo Pin se compose de 6 pièces: plongeur, fût, ressort, perles en céramique, boîtier, capuchon
Certains des connecteurs Pogo Pin personnalisés pour référence:
Champ d'application du produit:
Emballage et expédition
