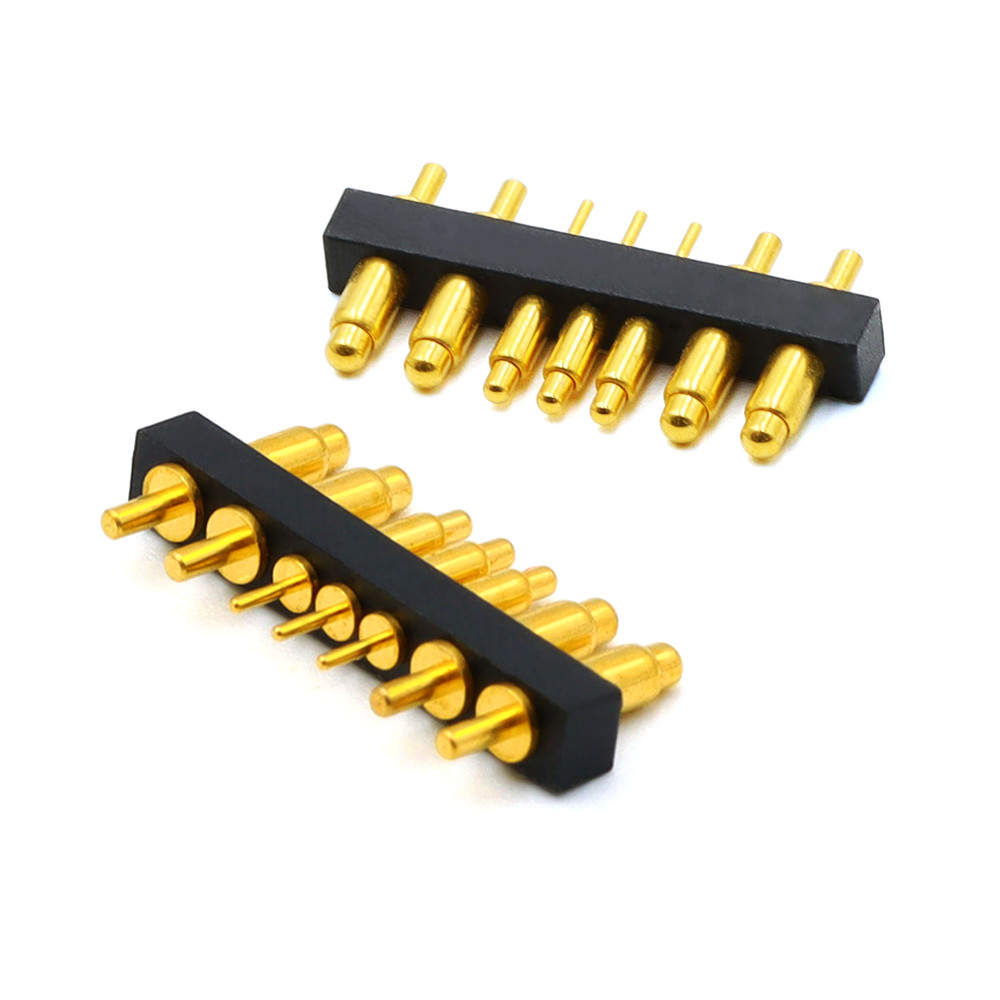

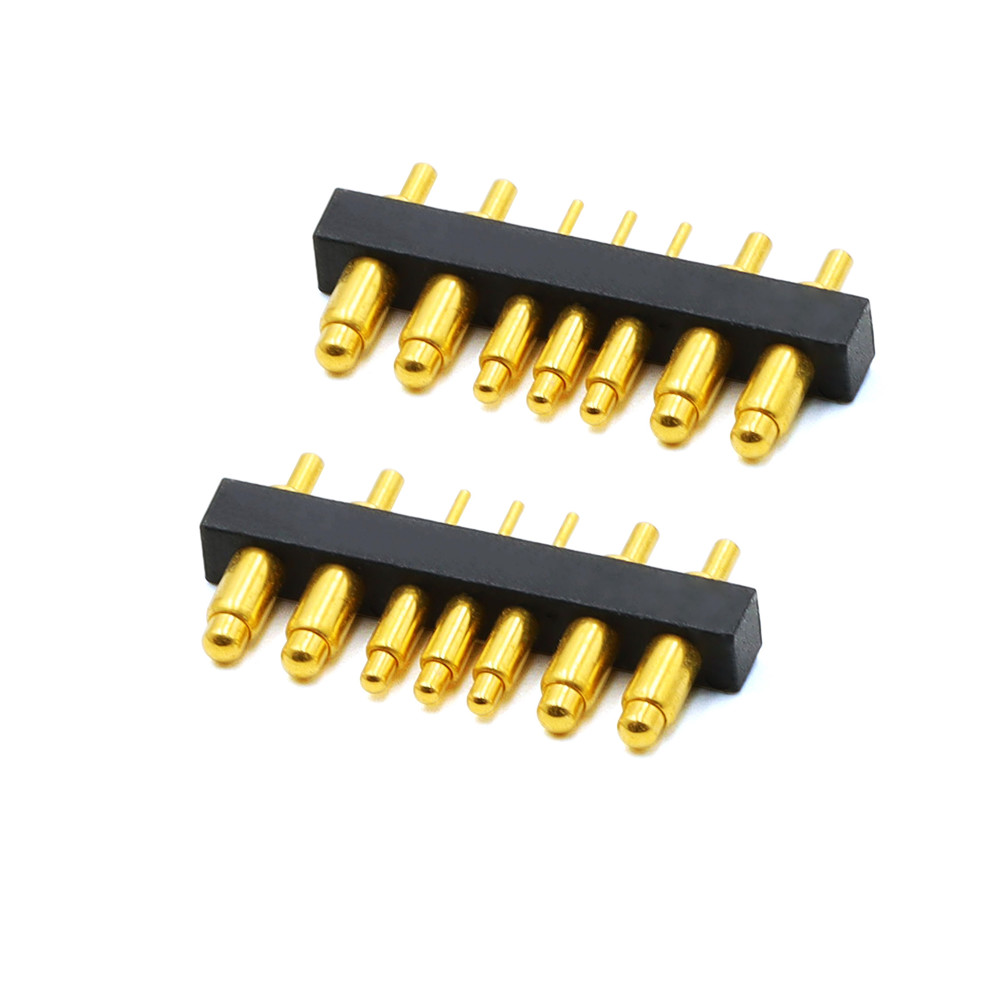

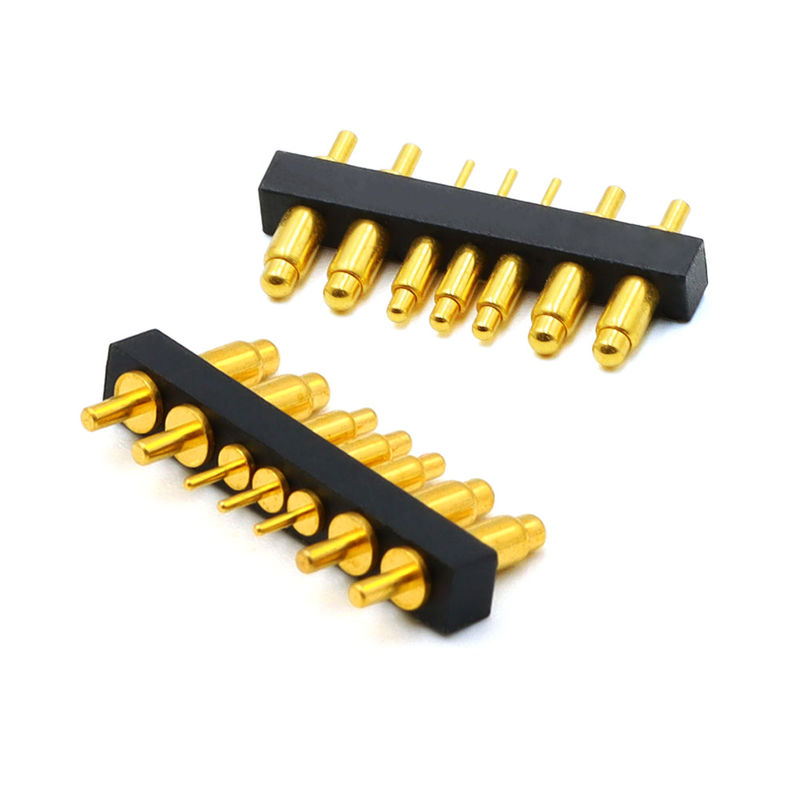

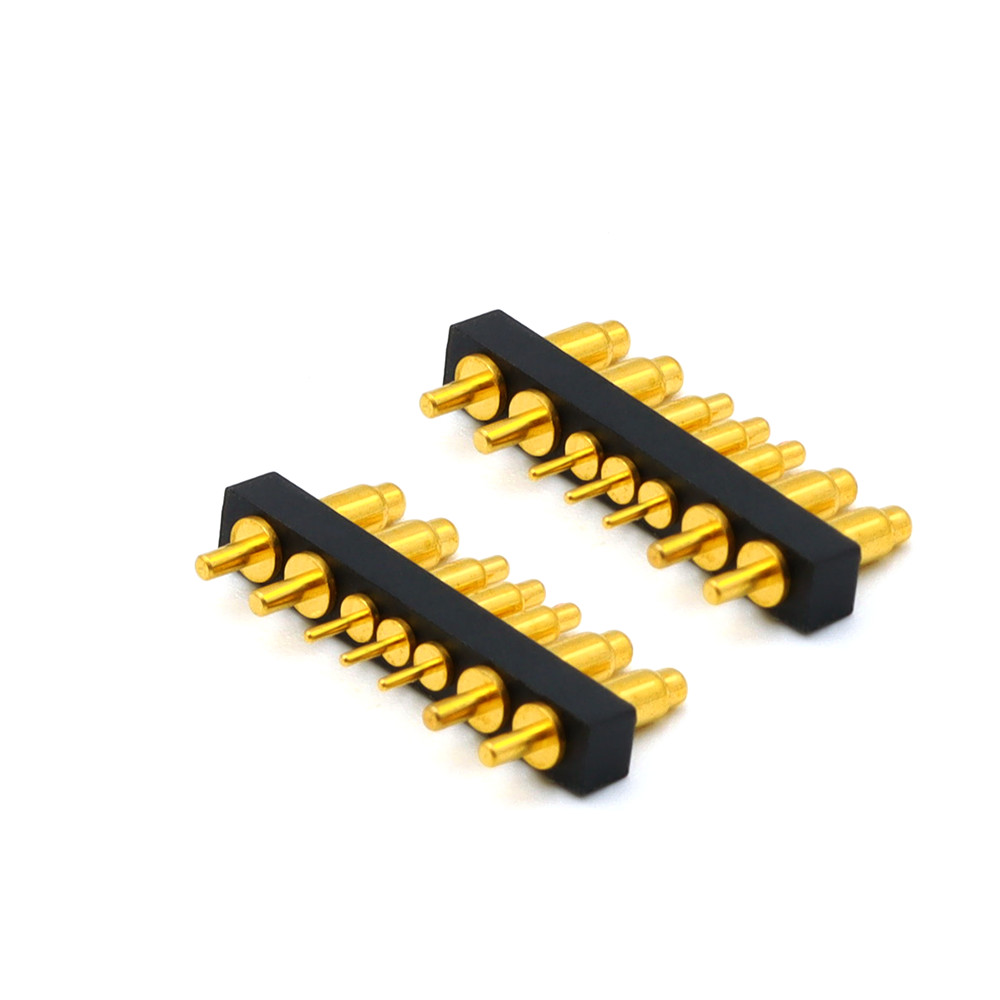

À travers le trou du connecteur de pin de 7 broches DIP, connecteur de pin en laiton plaqué en or.
Union Precision Electronic Co.,Ltd (UPE) s'est engagée à fournir des connecteurs Pogo Pin de haute qualité, des connecteurs Pogo Pin, des connecteurs magnétiques et à concevoir, développer,production et vente de produits de support en tant qu'entreprise de haute technologie.
Nous avons adhéré à l'innovation technologique continue et des produits de haute qualité comme le noyau du développement de l'entreprise, une équipe technique professionnelle et expérimentéeune équipe d'expérience dans le secteur des connecteurs concerné.UPE possède de nombreuses années d'expérience dans le développement et la fabrication de produits.UPE assure la qualité des produits pendant la conception des produits,développement et fabricationDans le même temps, il peut également fournir aux clients un soutien technique tel que le développement synchrone.
La zone de l'usine de production est strictement appliquée conformément à la norme 7S, et l'atelier sans poussière est utilisé pour les opérations de production et l'environnement de travail est propre et ordonné.Nous appliquons strictement le contrôle de la qualité conformément aux normes du système de gestion de la qualité ISO90001.
Nos produits sont principalement exportés vers l'Europe, les États-Unis, le Canada, les pays et régions développés d'Asie.
Nous visons à répondre aux besoins des clients avec des produits sûrs et fiables.nous pouvons rapidement personnaliser l'échantillon de qualité stable pour répondre aux besoins de conception du client avec un cycle de développement de produit court.
Avantages des connecteurs à ressort UPE:
Les connecteurs à ressort, communément appelés broches de ressort ou broches pogo, offrent plusieurs avantages:
*La fiabilité:Les broches UPE Pogo utilisant la technologie CLIP assurent une connexion électrique constante et fiable, même dans des environnements soumis à des vibrations et à des chocs mécaniques.
*Conception compacte:Leur petite taille leur permet de s'intégrer dans des espaces restreints, ce qui est idéal pour les appareils électroniques modernes et compacts.
*La flexibilité:Les broches de Pogo peuvent s'adapter aux variations de surface, assurant une connexion stable même si les surfaces d'accouplement ne sont pas parfaitement alignées.
*Facilité d'utilisation:Ils sont conviviaux, avec une installation et une maintenance simples.
*Durée de vie:Ils sont conçus pour résister à de nombreux cycles de connexion et de déconnexion, ce qui les rend très durables
Notre avantage et votre choix:
.UPE professionnel Pogo Pin personnalisé à courant élevé avec la série 15A-30A, il a été produit en série.
.UPE a développé un connecteur à broche standard de 2 broches 40 broches Pogo mâle et femelle de 2,54 mm avec SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life test jusqu'à 1 000 000 cycles.
.Tous les produits peuvent passer la norme HF, RoHS REACH.
.Un rapport d'essai électrique à 100% est fourni avant la livraison des marchandises.
.Il est disponible en différentes formes, de petite structure et de courant élevé.
Pourquoi le client choisitUPE?
1Un service de personnalisation professionnel
2. Capacité de production rapide d' échantillons
3- Système de contrôle de qualité strict
4. Traitement avec des composants importés
5. Équipement d'essai de haute précision
6Des procédures raisonnables de contrôle des coûts
Performance des paramètres du connecteur Pogo Pin à ressort
|
Nom des pièces
|
Tableau des performances des paramètres
|
|
Matériel en fût
|
D'autres produits
|
de cuivre de béryllium
|
Phosphore Bronze
|
|
|
Matériau du plongeur
|
D'autres produits
|
de cuivre de béryllium
|
Phosphore Bronze
|
d'acier inoxydable
|
|
Options de printemps
|
Les étain
|
Fil de musique
|
|
|
|
Exigences en matière de placage
|
Ours-Au
|
L'argent-Ag
|
Palladium nickel
(Pd-Ni)
|
|
|
Courant nominal
|
1A, 2A, 3A, 5A, 15A ou 30A (constructions différentes)
|
|
Voltage nominal
|
Partie de la ligne de transmission
|
|
Résistance au contact
|
30 mΩ 50 mΩ au maximum.
|
|
Test de la durée de vie
|
50, 000 cycles Min. 1 000 000 cycles Max.
|
|
RTempérature de débit.
|
265°, 4 à 5 secondes
|
|
Test de fiabilité du code PIN POGO
|
|
Force de rétention
|
à un cycle nominal de 500±50 par heure,50, 000 cycles au minimum
|
|
Humidité
|
EIA-364-31,Méthode d'essai II, condition A: les connecteurs sont appariés par le sujet à l'humidité relativede 90% à 95% RH et une température de 40°C± 2°Chumidité relative pour 96 hJe vous en prie.
|
|
Résistance à la chaleur de la soudure
|
EIA-364-56,Procédure 5, Niveau 2 265°C+10/-0°Cpendant 30 à 35 secondes
|
|
Spray au sel
|
EIA-364-26,Condition d'essai B Connecteurs appariés par le sujet à une solution saline à 5 ± 1%
concentration, 35+1°C/-2°Cpendant 48 heures.
|
|
Épreuve de force de ressort
|
Procédure d'essai de force normale, 100 g ± 20 g à hauteur de travail
|
|
Durée de vie à température
|
EIA-364-17,Méthode d'essai A,condition 4,condition de temps d'essai A Le sujet est accouplé
connecteurs à 85°C± 2°Cpendant 96 heures.
|
|
La soudabilité
|
EIA-364-52 Plongez dans le 265±5°C, 60/40±5% Sn/pb pendant 4,0 à 5,0 secondes
|
|
Résistance au contact
|
EIA-364-23 Mesurer la résistance de contact avec un courant d'essai de 100 mA maximumet une tension maximale de 20 mV
|
Le connecteur Pogo Pin se compose de 6 pièces: plongeur, fût, ressort, perles en céramique, boîtier, capuchon
Certains des connecteurs Pogo Pin personnalisés pour référence:
Champ d'application du produit:
