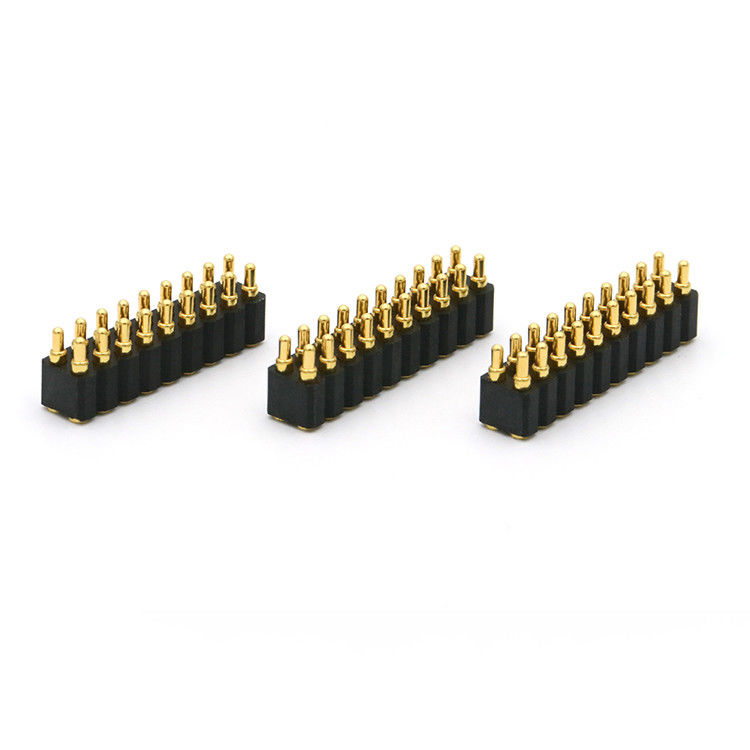

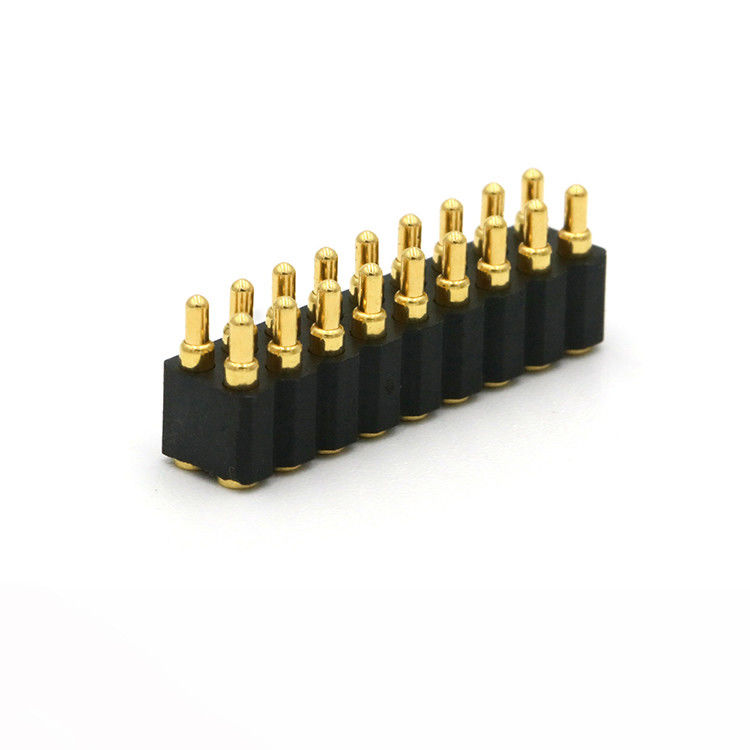

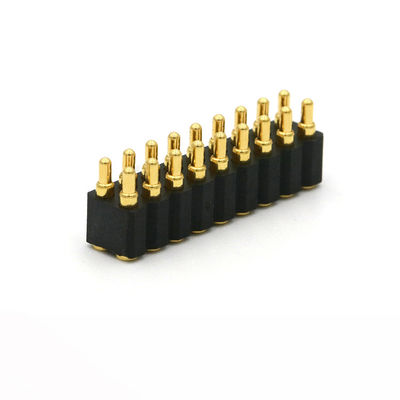

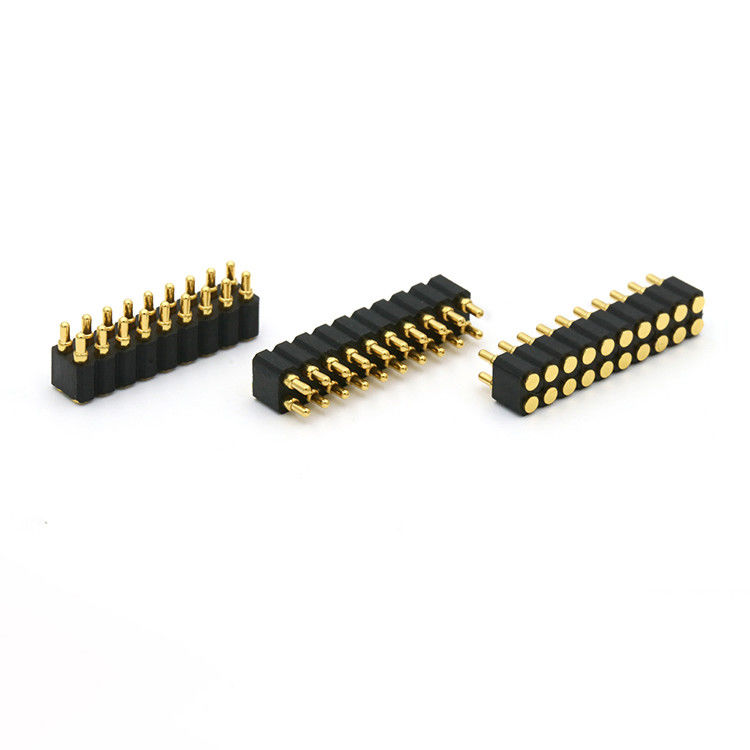

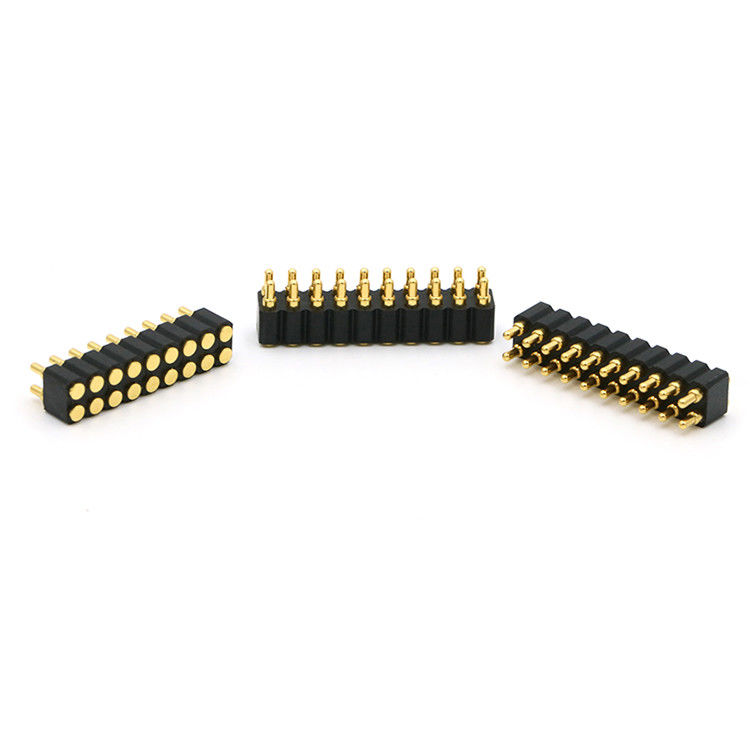

Double rangée 18 épingles de ressort SMT Connecteur chargé 2.0 mm connecteur à broche pogo
Le connecteur Pogo Pin est un connecteur de précision utilisé dans les téléphones portables et autres produits électroniques.
Il est largement utilisé dans divers produits électroniques et joue un rôle dans la connexion de transmission de signal.
La broche de Pogo est une sorte de sonde de ressort formée par trois composants de base de l'arbre de l'aiguille, du ressort et du tube de l'aiguille après rivage et presser avec des instruments de précision,avec une structure de ressort de précision à l'intérieur.
Le revêtement de surface est généralement plaqué or, ce qui peut améliorer sa fonction anticorrosion, ses propriétés mécaniques,propriétés électriques, etc.
Sa structure de forme est divisée en: type fond plat, type plaque de bouchon, type de flexion, double arbre d'aiguille, type de fil, type de fil de soudage, type de trou latéral, etc. La structure interne est divisée en:type de forage à l'arrière, inclinaison de coupe, inclinaison de coupe avec boule ronde, type de trou, type de bouchon de queue, type de double tête, etc.
Sélection du revêtement: revêtement or ordinaire, revêtement nickel, etc. Plage de courant: courant ordinaire 0,5-3A, courant élevé 5-60A. Plage de déplacement: Se réfère à la course de compression du ressort
Nous appliquons strictement le contrôle de la qualité conformément aux normes du système de gestion de la qualité ISO90001.
Nos produits sont principalement exportés vers l'Europe, les États-Unis, le Canada, les pays et régions développés d'Asie.
Nous visons à répondre aux besoins des clients avec des produits sûrs et fiables.nous pouvons rapidement personnaliser l'échantillon de qualité stable pour répondre aux besoins de conception du client avec un cycle de développement de produit court.
Avantages des connecteurs UPE Pogo:
PLes connecteurs à broches ogo, communément appelés broches à ressorts ou broches pogo, offrent plusieurs avantages:
*La fiabilité:Les broches UPE Pogo utilisant la technologie CLIP assurent une connexion électrique constante et fiable, même dans des environnements soumis à des vibrations et à des chocs mécaniques.
*Conception compacte:Leur petite taille leur permet de s'intégrer dans des espaces restreints, ce qui est idéal pour les appareils électroniques modernes et compacts.
*La flexibilité:Les broches de Pogo peuvent s'adapter aux variations de surface, assurant une connexion stable même si les surfaces d'accouplement ne sont pas parfaitement alignées.
*Facilité d'utilisation:Ils sont conviviaux, avec une installation et une maintenance simples.
*Durée de vie:Ils sont conçus pour résister à de nombreux cycles de connexion et de déconnexion, ce qui les rend très durables
Notre avantage et votre choix:
.UPE professionnel Pogo Pin personnalisé à courant élevé avec la série 15A-30A, il a été produit en série.
.UPE a développé un connecteur à broche standard masculin et féminin de 1,27 mm, 2,0 mm et 2,54 mm avec SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life test jusqu'à 1 000 000 cycles.
.Tous les produits peuvent passer la norme HF, RoHS REACH.
.Un rapport d'essai électrique à 100% est fourni avant la livraison des marchandises.
.Il est disponible en différentes formes, de petite structure et de courant élevé.
2.0mm Pitch Pogo Pin Connector Spécification:
2Liste des paramètres des connecteurs à ressort de 0,0 mm de hauteur:
|
Isolateur
|
Plastiques noirs(265°C)Le produit doit être présenté dans la boîte de conserve.
|
|
Le plongeur
|
Lamière 5 u Au plus 60 ~ 100 u Ni
|
|
Baril
|
Lamière 5 u Au plus 60 ~ 100 u Ni
|
|
Le printemps
|
Traitement de surface SUS
|
|
Force de ressort
|
70 g+/-20 g à une course de travail de 1,0 mm
|
|
Traitement complet
|
1.4 mm
|
|
Test de la durée de vie
|
100, 000 cycles
|
|
Courant nominal
|
1A au maximum.
|
|
Voltage
|
12 V de courant continu
|
|
Résistance au contact
|
50 milliohm au maximum
|
|
Essai par pulvérisation saline
|
48 heures
|
|
Certification
|
Produit conforme à la norme ROHS ou REACH
|
|
Le test
|
Test à 100% ouvert et à court terme
|
Le connecteur Pogo Pin se compose de 6 pièces: plongeur, fût, ressort, perles en céramique, boîtier, capuchon
Connecteur à broche Pogo à hauteur de 2,0 mm standard pour les clients:
Champ d'application du produit:
Pourquoi le client choisitUPE?
1Un service de personnalisation professionnel
2. Capacité de production rapide d' échantillons
3- Système de contrôle de qualité strict
4. Traitement avec des composants importés
5. Équipement d'essai de haute précision
6Des procédures raisonnables de contrôle des coûts
Emballage et expédition
