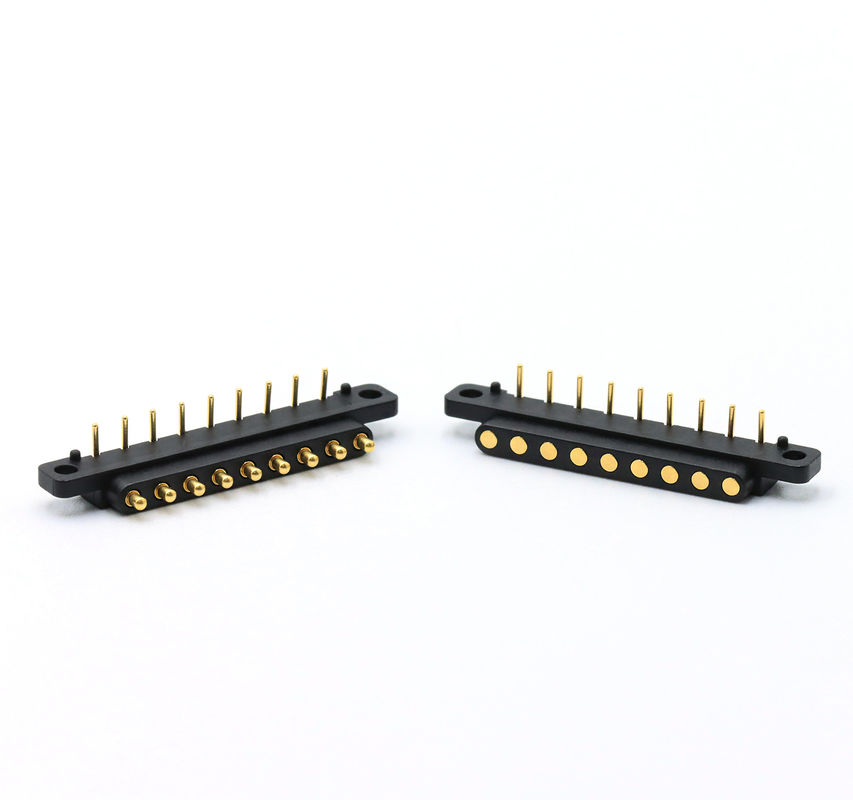

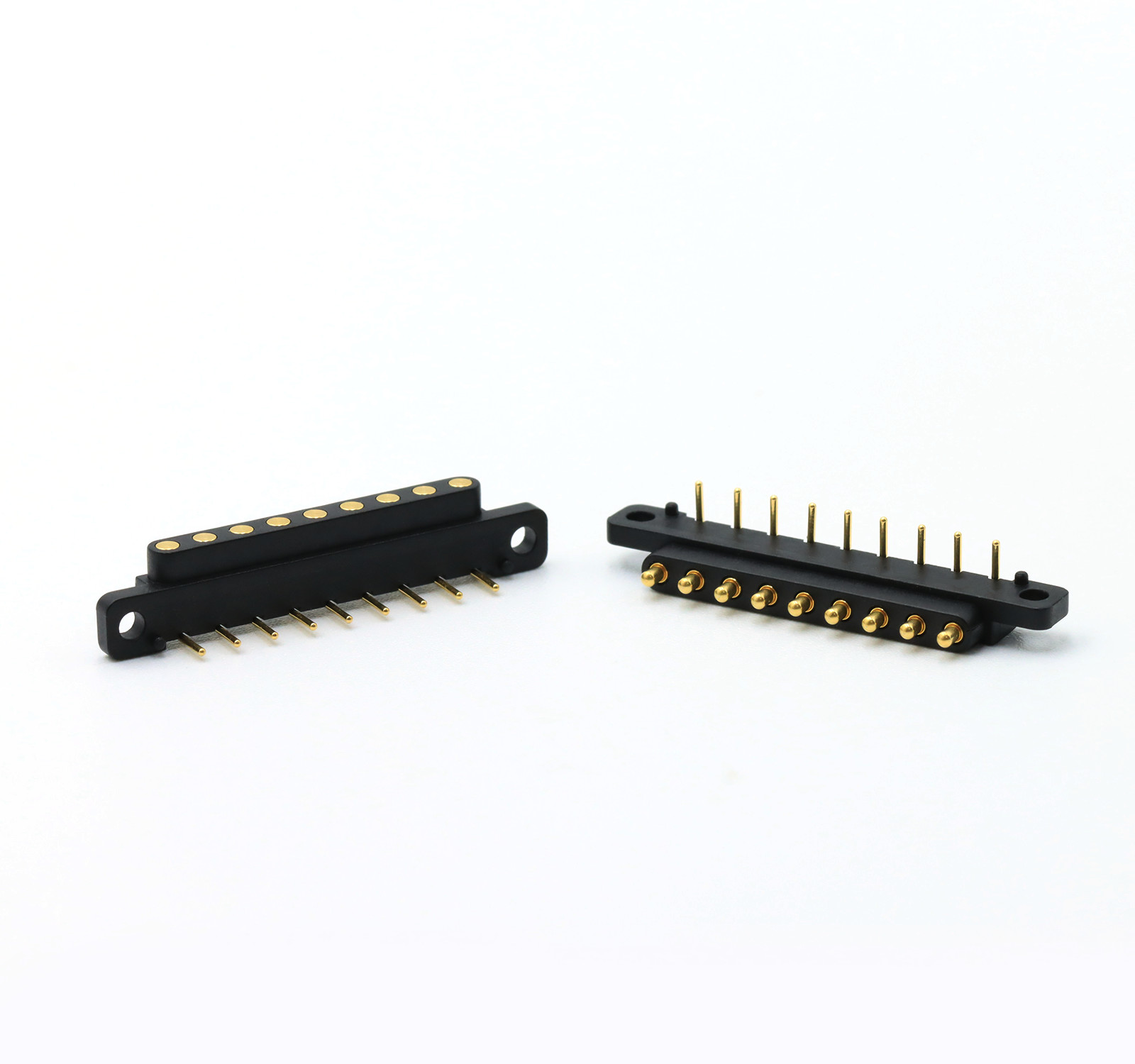

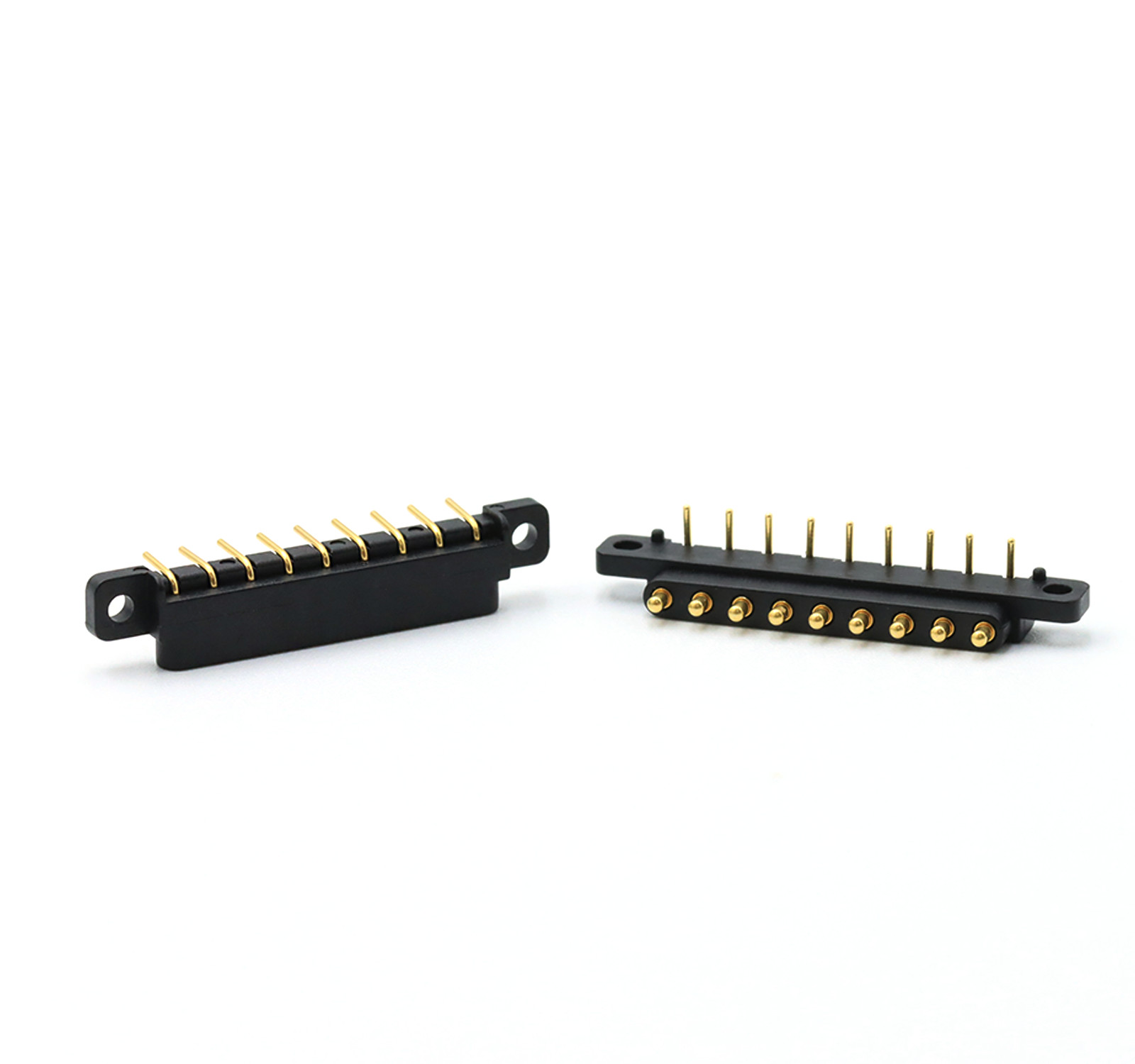

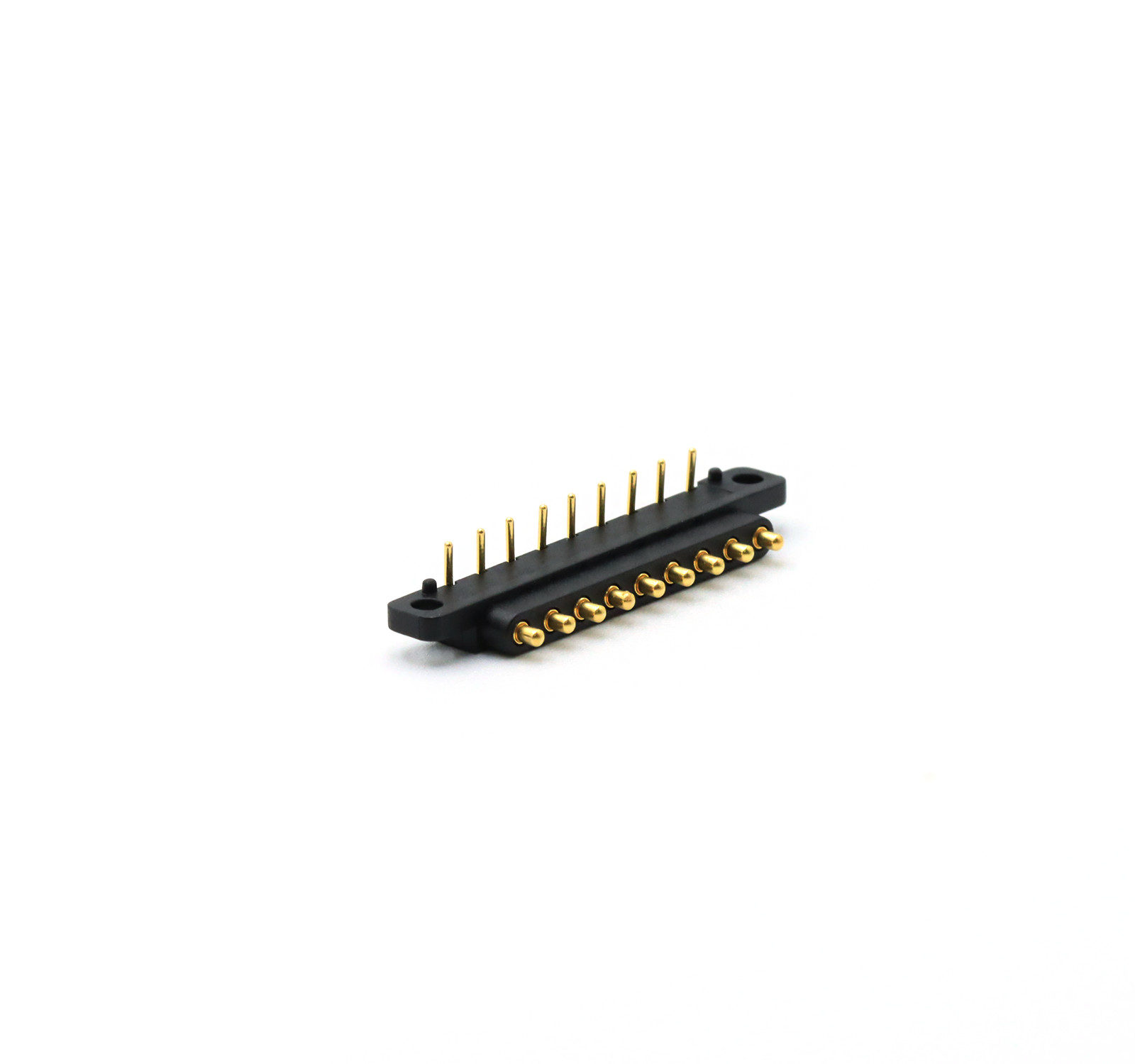

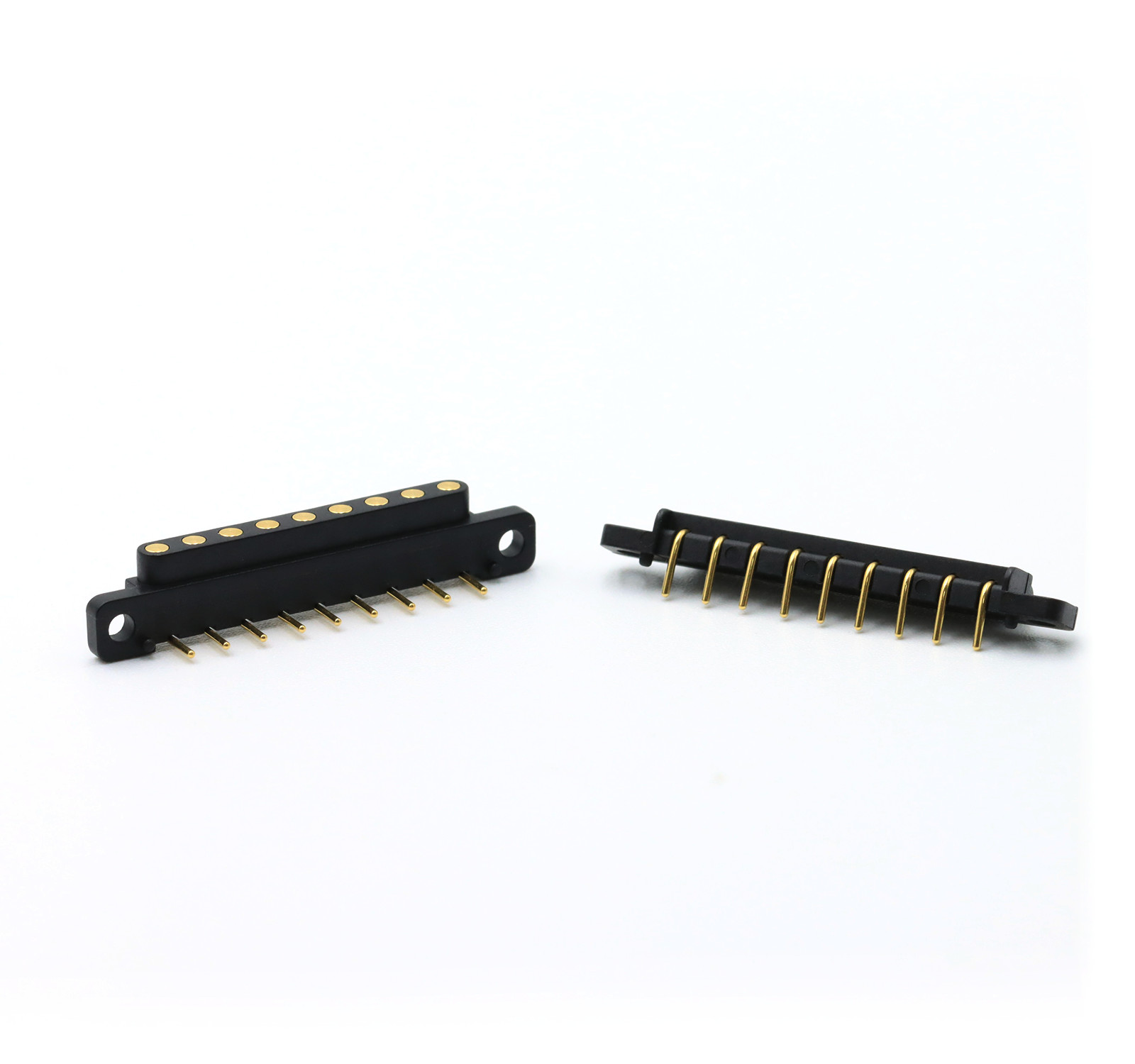

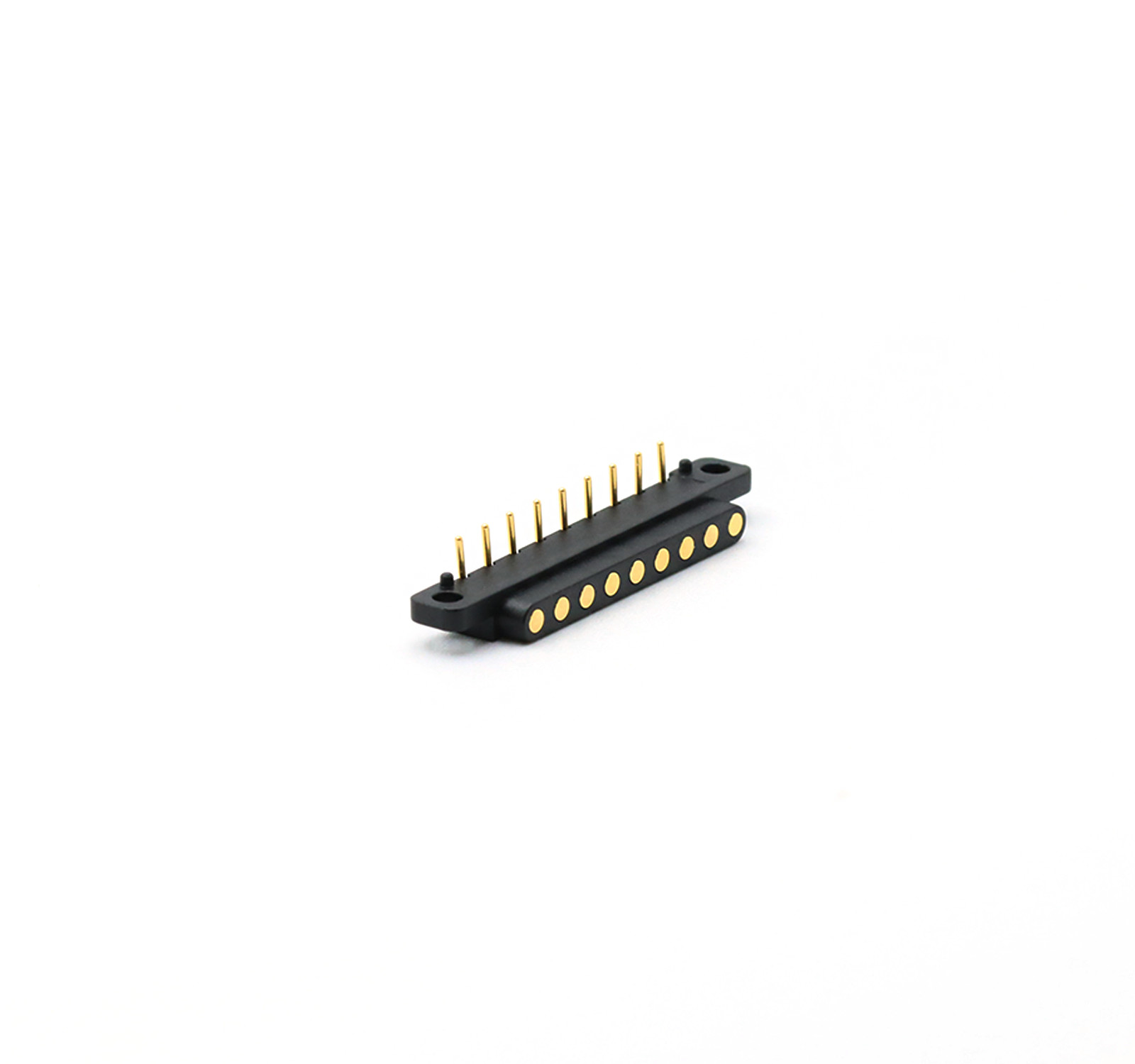

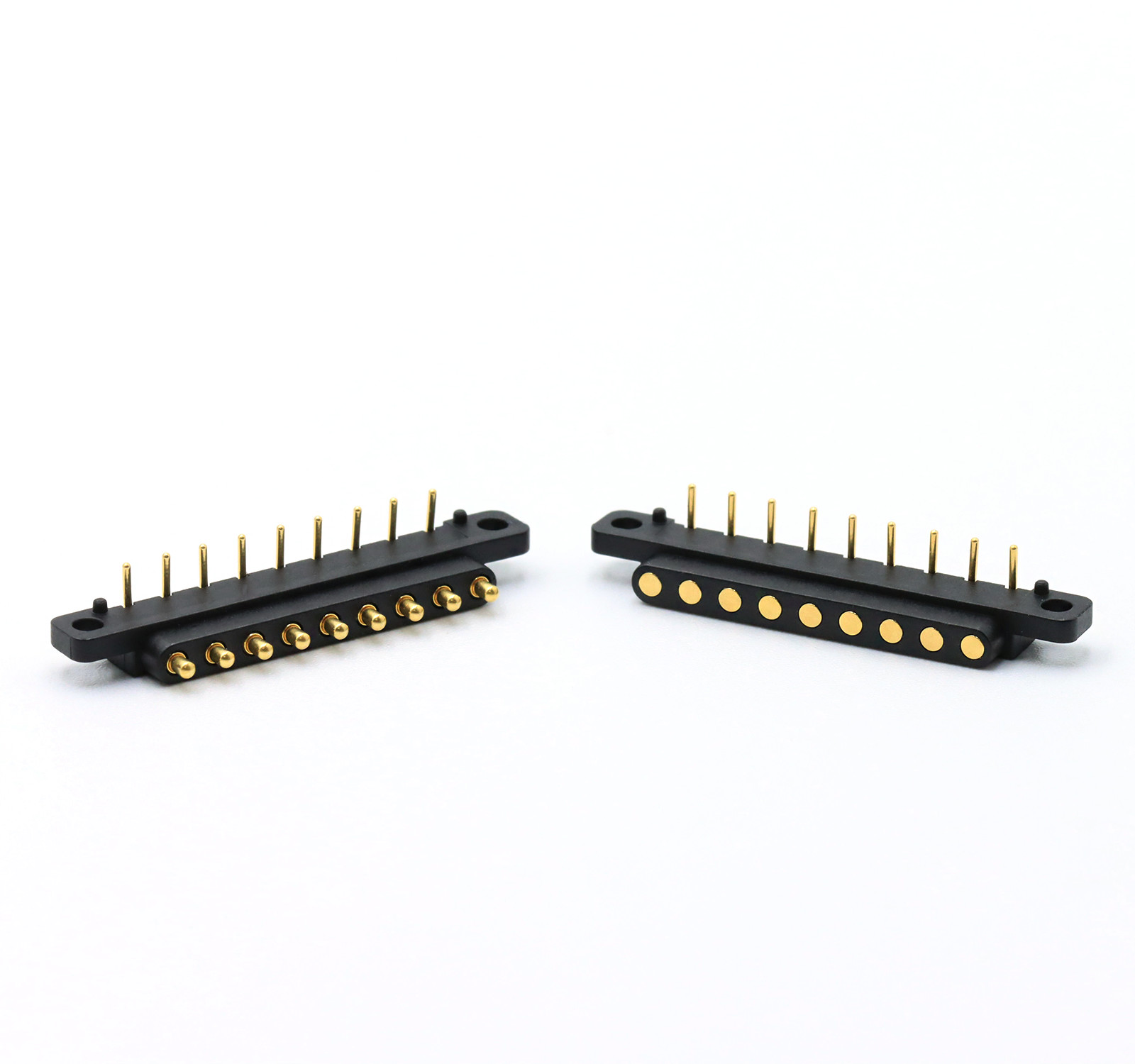

9 épingles à angle droit épingle POGO mâle femelle connecteur épingle Pogo avec 2,54 mm d'écart.
Union Precision Electronic Limited (UPE) est un fabricant spécialisé dans les connecteurs à ressort de haute qualité, y compris les connecteurs POGO PIN et les boîtiers de connecteurs POGO PIN.En tant que l'un des fournisseurs de connecteurs à ressort les plus compétitifs en Chine, nous fournissons des solutions d'ingénierie de précision pour des applications électroniques exigeantes.
Des épingles de pogo à ressort¢ Des contacts fiables et à faible résistance pour des connexions électriques sécurisées.
Connecteurs à broche Pogo avec boîtierDes conceptions personnalisables pour diverses interfaces d'accouplement et de PCB.
Technologie de contact au ressortConçu pour une durabilité, une durée de vie élevée et une performance constante.
Nos connecteurs sont fiables parclients de classe mondialedans tous les secteurs, y compris:
✔Produits électroniques de consommation️ Les smartphones, les montres intelligentes, les tablettes, les ordinateurs portables, les appareils GPS
✔Portables et médicaux¢ appareils auditifs, dispositifs de surveillance de la santé
✔IoT et équipement industriel- charge sans fil, appareils d'essai, modules automobiles
Le connecteur Pogo Pin se compose de 6 pièces: plongeur, fût, ressort, perles en céramique, boîtier, capuchon
Nom de l'organisme:
|
Nom du produit
|
Connecteur Pogo Pin
|
|
Le pin
|
9 épingles
|
|
Le type
|
Angle droit
|
|
Matériel
|
C6801 sans plomb, C3602 en laiton, SUS304, HTN noir
|
| Finissez! |
Au placage, Ni placage
|
|
Force de ressort
|
80 g+/-20 g à la cigogne de travail
|
|
Le couple de travail
|
1.2 mm
|
|
La cigogne
|
1.4 mm
|
|
Voltage
|
12 V
|
|
Actuel
|
3.0A au maximum.
|
|
Résistance au contact
|
50 mΩ Max (PIN).
|
|
Essai par pulvérisation saline
|
48 heures
|
|
Le paquet
|
Sac en PE à l'intérieur, carton à l'extérieur ou selon les besoins de nos clients
|
Le dessin du connecteur Pogo mâle Si- Je vous en prie.
Dessin de connecteur de broche de Pogo féminin Si- Je vous en prie.
Performance du paramètre du connecteur Pogo Pin
|
Nom des pièces
|
Tableau des performances des paramètres
|
|
Matériel en fût
|
D'autres produits
|
de cuivre de béryllium
|
Phosphore Bronze
|
|
|
Matériau du plongeur
|
D'autres produits
|
de cuivre de béryllium
|
Phosphore Bronze
|
d'acier inoxydable
|
|
Options de printemps
|
Les étain
|
Fil de musique
|
|
|
|
Exigences en matière de placage
|
Ours-Au
|
L'argent-Ag
|
Palladium nickel
(Pd-Ni)
|
|
|
Courant nominal
|
1A, 2A, 3A, 5A, 15A ou 30A (constructions différentes)
|
|
Voltage nominal
|
Partie de la ligne de transmission
|
|
Résistance au contact
|
30 mΩ 50 mΩ au maximum.
|
|
Test de la durée de vie
|
50, 000 cycles Min. 1 000 000 cycles Max.
|
|
RTempérature de débit.
|
265°, 4 à 5 secondes
|
|
Test de fiabilité du code PIN POGO
|
|
Force de rétention
|
à un cycle nominal de 500±50 par heure,50, 000 cycles au minimum
|
|
Humidité
|
EIA-364-31,Méthode d'essai II, condition A: les connecteurs sont appariés par le sujet à l'humidité relativede 90% à 95% RH et une température de 40°C± 2°Chumidité relative pour 96 hJe vous en prie.
|
|
Résistance à la chaleur de la soudure
|
EIA-364-56,Procédure 5, Niveau 2 265°C+10/-0°Cpendant 30 à 35 secondes
|
|
Spray au sel
|
EIA-364-26,Condition d'essai B Connecteurs appariés par le sujet à une solution saline à 5 ± 1%
concentration, 35+1°C/-2°Cpendant 48 heures.
|
|
Épreuve de force de ressort
|
Procédure d'essai de force normale, 100 g ± 20 g à hauteur de travail
|
|
Durée de vie à température
|
EIA-364-17,Méthode d'essai A,condition 4,condition de temps d'essai A Le sujet est accouplé
connecteurs à 85°C± 2°Cpendant 96 heures.
|
|
La soudabilité
|
EIA-364-52 Plongez dans le 265±5°C, 60/40±5% Sn/pb pendant 4,0 à 5,0 secondes
|
|
Résistance au contact
|
EIA-364-23 Mesurer la résistance de contact avec un courant d'essai de 100 mA maximumet une tension maximale de 20 mV
|
Avantages des connecteurs à ressort UPE:
Les connecteurs à ressort, communément appelés broches de ressort ou broches pogo, offrent plusieurs avantages:
La fiabilité:Les broches UPE Pogo utilisant la technologie CLIP assurent une connexion électrique constante et fiable, même dans des environnements soumis à des vibrations et à des chocs mécaniques.
Conception compacte:Leur petite taille leur permet de s'intégrer dans des espaces restreints, ce qui est idéal pour les appareils électroniques modernes et compacts.
La flexibilité:Les broches de Pogo peuvent s'adapter aux variations de surface, assurant une connexion stable même si les surfaces d'accouplement ne sont pas parfaitement alignées.
Facilité d'utilisation:Ils sont conviviaux, avec une installation et une maintenance simples.
Durée de vie:Ils sont conçus pour résister à de nombreux cycles de connexion et de déconnexion, ce qui les rend très durables
L'avantage concurrentiel de l'UPE?
1. Expertise en haute technologie
✅ 15A 30A Pogo Pins ️ Conçus sur mesure pour des applications de haute puissance, la production en série est éprouvée dans des industries exigeantes.
2. Connecteurs standardisés et personnalisés
✅ Solution pour la hauteur de 2,0 mm/2,54 mm ️ gamme complète de connecteurs Pogo Pin mâle/femelle (2pin ️40pin), prenant en charge:
Les terminaisons SMT/DIP/Right Angle/Solder Cup permettent une intégration flexible des PCB.
3Une fiabilité inégalée
✅ 1,000,000+ Cycles de vie Rigoureusement testés pour la durabilité dans les applications d'accouplement à haute fréquence.
✅ 100% d'essais électriques ️ Inspection complète avec des rapports d'essais fournis avant la livraison, garantissant zéro défaut.
4. Conformité et sécurité
✅ Répond aux normes HF/RoHS/REACH ️ Conforme à l'environnement pour les exportations mondiales (UE, États-Unis, Asie).
5. Innovation sur mesure
✅ Des conceptions compactes et à courant élevé Des formes personnalisées, des structures miniaturisées et une capacité de courant optimisée pour les besoins uniques du projet.
Pourquoi le client choisitUPE?
1Un service de personnalisation professionnel
2. Capacité de production rapide d' échantillons
3- Système de contrôle de qualité strict
4. Traitement avec des composants importés
5. Équipement d'essai de haute précision
6Des procédures raisonnables de contrôle des coûts
Certains des connecteurs Pogo Pin personnalisés pour référence:
Champ d'application du connecteur Pogo Pin:
Appareils mobiles d'acquisition de données de processus
.Dispositifs médicaux
- Des engins militaires.
.technologie des PCB
.Communication mobile
.Applications audio-vidéo
Appareils d'acquisition de données
.Équipement automobile
.Unités de commande de chauffage
Comment faire la commande du connecteur à broche pogo?
* Vous nous envoyez un dessin ou un échantillon
* Nous effectuons une évaluation du projet
* Nous faisons l'échantillon et vous l'envoyons
* Vous pensez que l'échantillon est bon puis passer une commande et nous payer 30% de dépôt
* Nous commençons à fabriquer le produit
* Quand la marchandise est faite, nous prenons des photos pour votre chèque et vous payez ensuite le solde
* Nous livrons les produits à la société de messagerie
Délai de paiement:T/T, 50% de dépôt, 50% de solde
Méthode de paiementT/T, Paypal, OCBC
Temps d'échantillonnage:échantillon d'inventaire 2-3Jours ouvrables/échantillon sur mesure 5-7Jours ouvrables
Délai de production:10 à 15 jours ouvrables
Fabriqué pour:Amérique,Europe,Asie,Afrique du Sud
Délai de négociation:Produits à base de plantes
Frais de transport:Par avion, par mer, par express.
Le service:Haute qualité à prix raisonnable, service OEM, n'importe quelle taille spéciale, couleur, dessins sont acceptables
