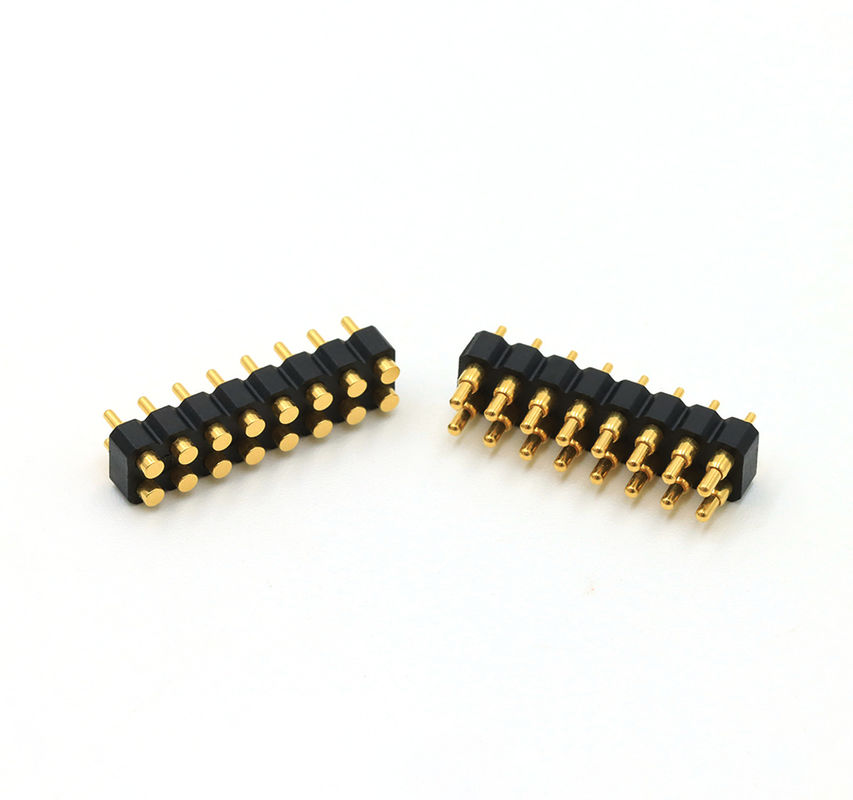

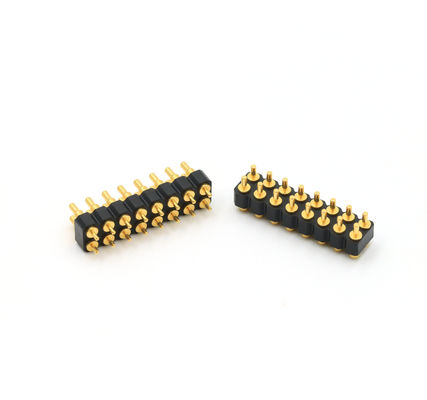

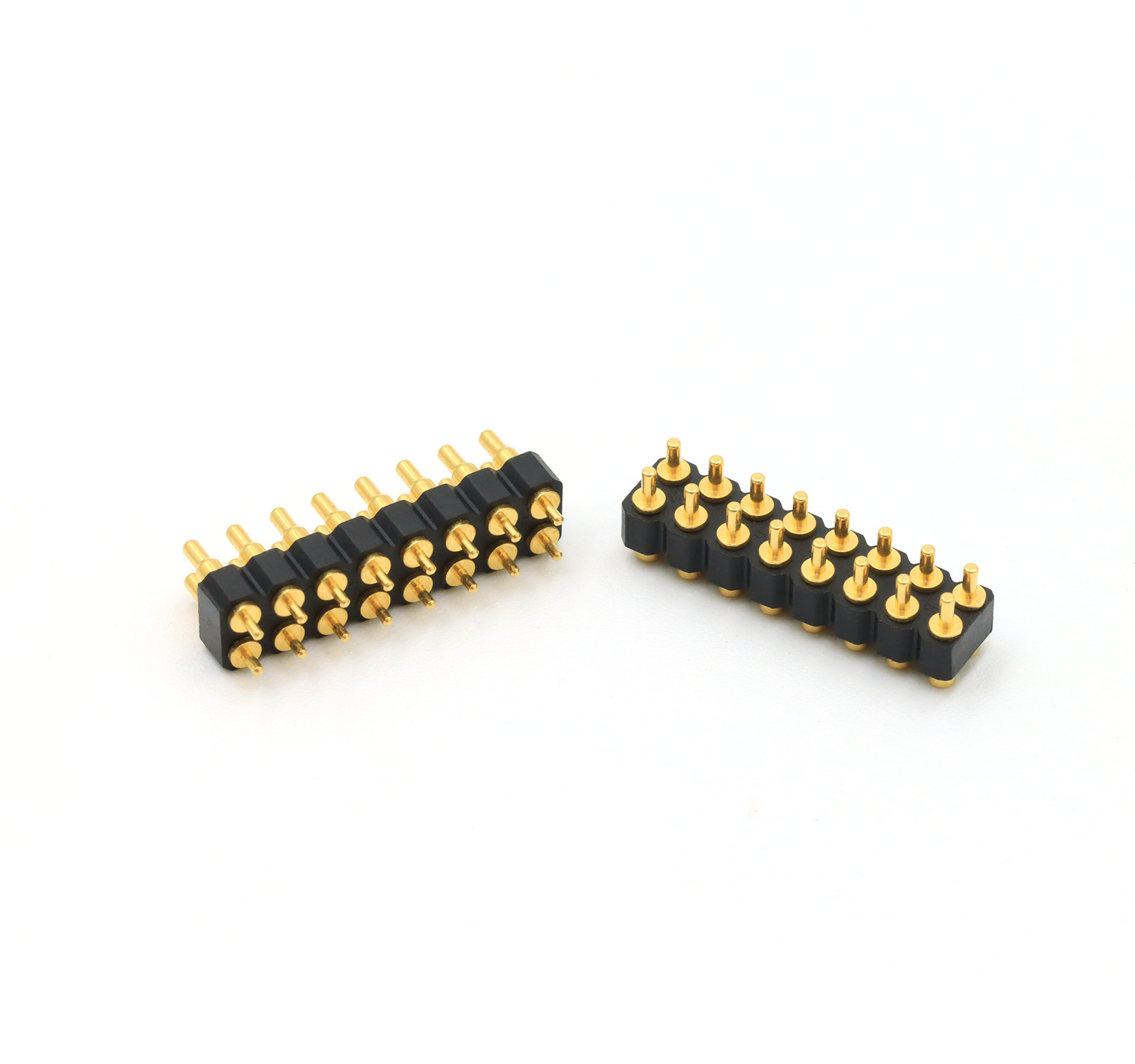

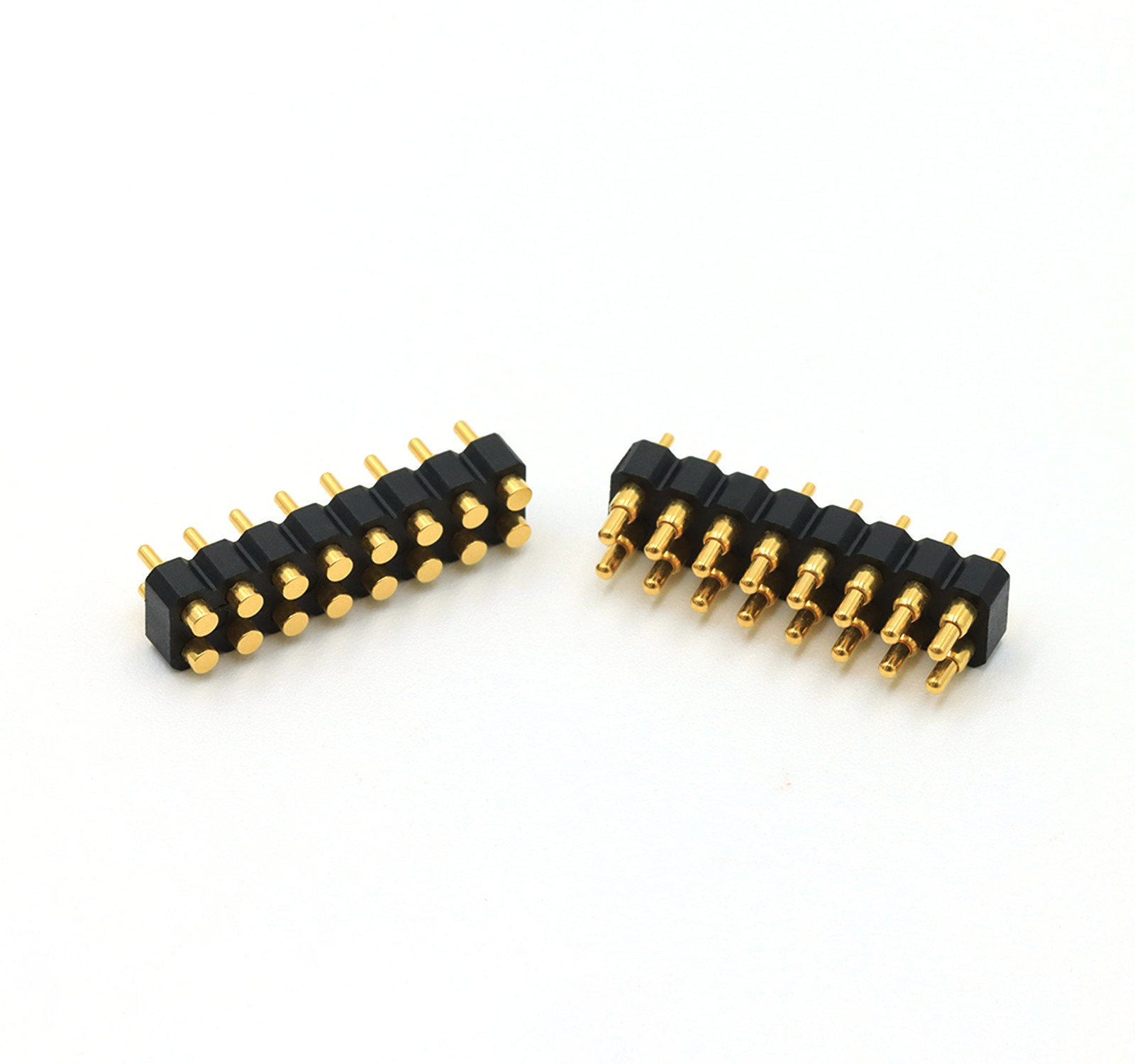

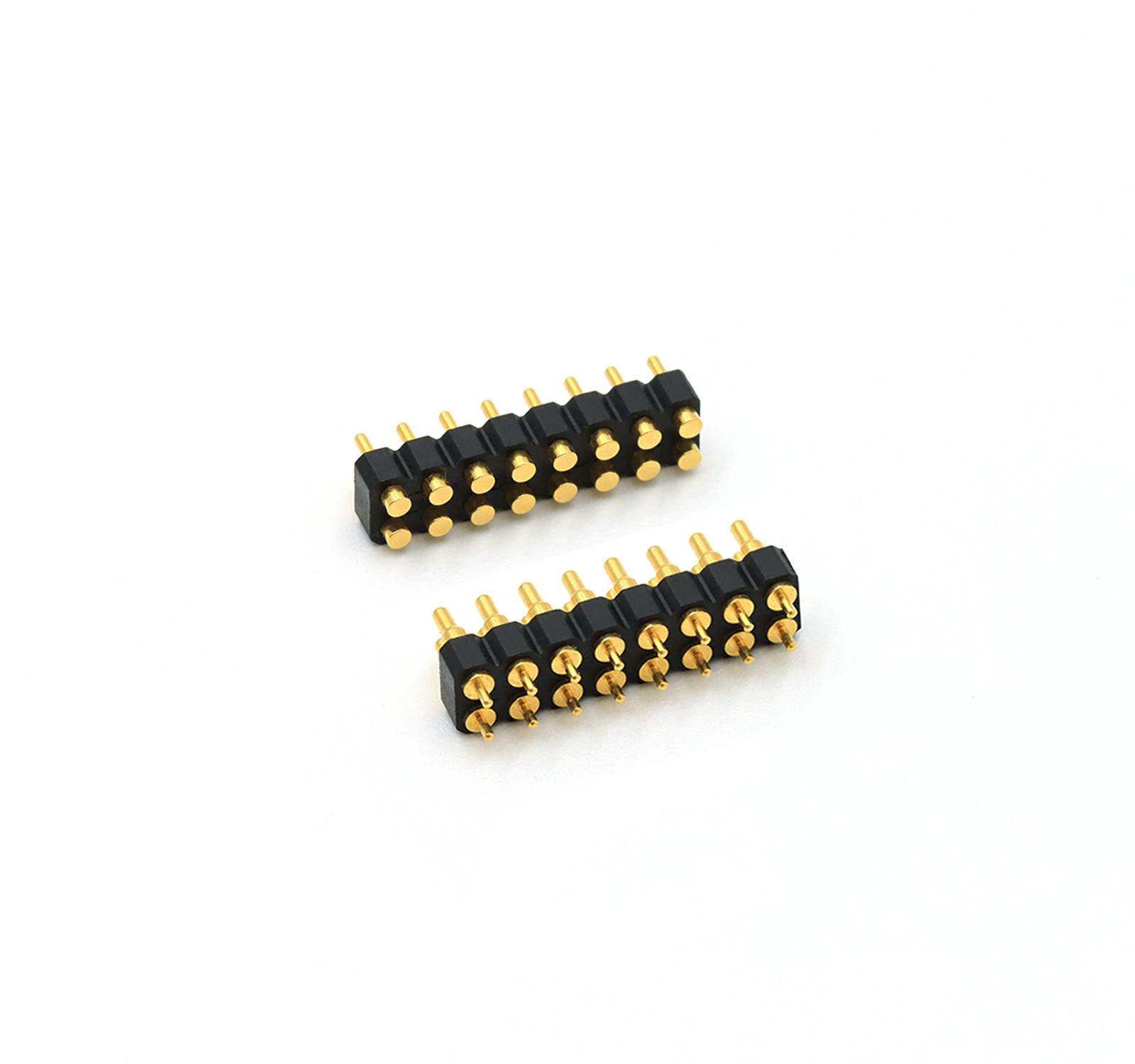

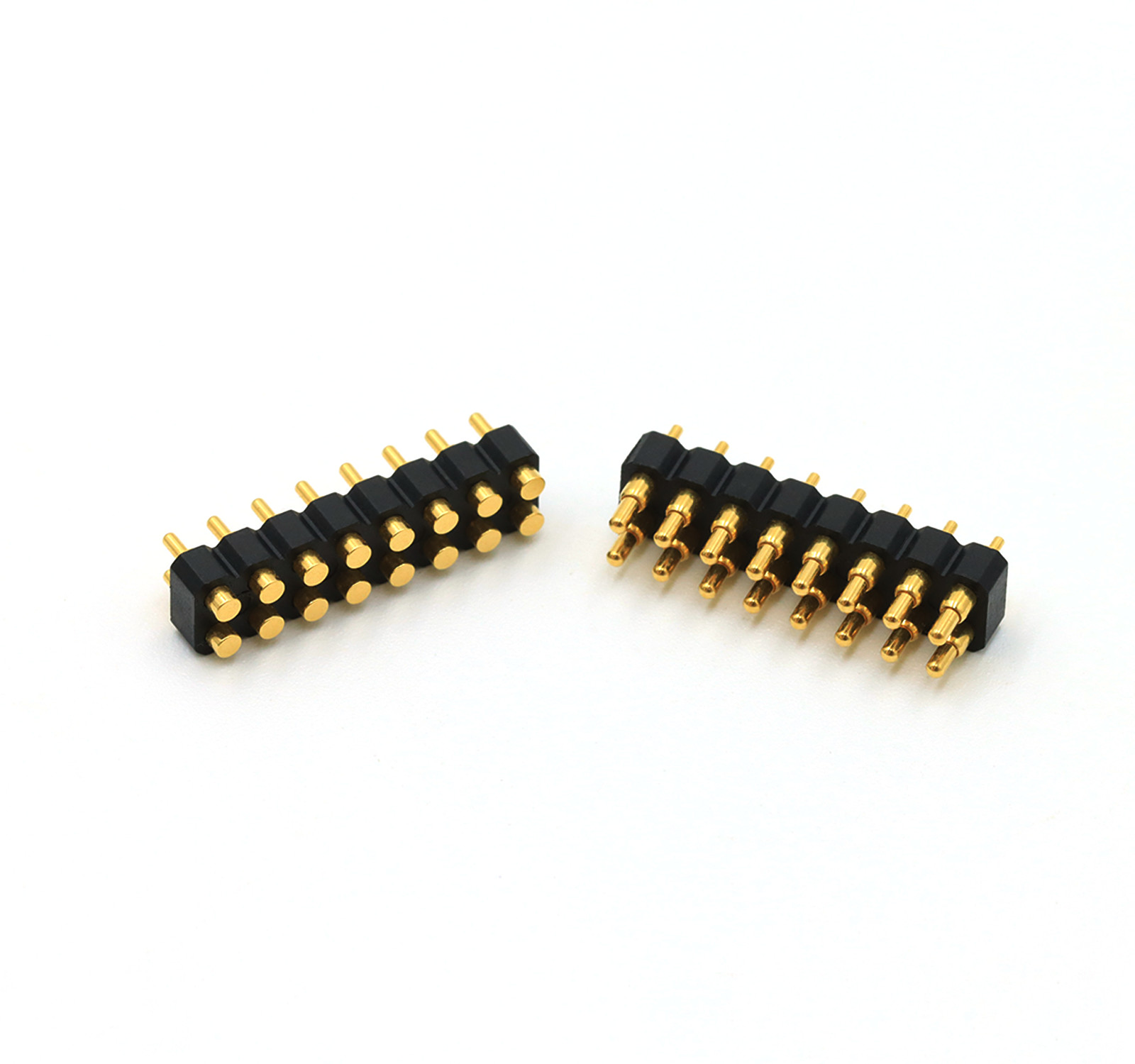

Double rangée de connecteurs à broche à 16 broches mâle femelle DIP.
Union Precision Electronic Co.,Ltd (UPE) s'est engagée à fournir des connecteurs Pogo Pin de haute qualité, des connecteurs Pogo Pin, des connecteurs magnétiques et à concevoir, développer,production et vente de produits de support en tant qu'entreprise de haute technologie.
Nous avons adhéré à l'innovation technologique continue et des produits de haute qualité comme le noyau du développement de l'entreprise, une équipe technique professionnelle et expérimentéeune équipe d'expérience dans le secteur des connecteurs concerné.UPE possède de nombreuses années d'expérience dans le développement et la fabrication de produits.UPE assure la qualité des produits pendant la conception des produits,développement et fabricationDans le même temps, il peut également fournir aux clients un soutien technique tel que le développement synchrone.
Spécifications techniques du connecteur Pogo Pin
Matériaux:
... plongeur: C6801 sans plomb, plaqué 01~99u "Au plus 60~100u" Ni.
..Bareau: sans plomb C6801, plaqué 01~99u "Au plus 60~100u" Ni.
... printemps: SUS 304.Plaquage 1u"
..Couchage:Bkack HTN+30GF UL94 V-0.
Pour équipements mécaniques:
Force de ressort: 80 g ± 20 g, à 1,0 temps de fonctionnement.1.2 mm.
Durée de vie mécanique: 10000 cycles min.
Électrique:
Le courant nominal et la tension sont de 12 V DC, 3 A maximum.
..résistance de contact: 50mΩ max, à hauteur de travail.
Tolérances activées
... longueur: ± 0,15 mm.
..Diamètres: ± 0,05 mm.
Les angles: ± 2°.
Performance environnementale:
Température de fonctionnement: -40°C +130°C dans les 24 heures.
Résistance à la vente: 260°C ± 5°C 20s ± 2s
Produit conforme à ROHS ou REACH.
Test de pulvérisation saline: 48 heures.
Composition du connecteur Pogo Pin
2Liste des paramètres des connecteurs à broche de.54 mm:
|
Nom
|
Connecteur Pogo Pin
|
|
Le sexe
|
Homme/femme
|
|
Numéro de broche
|
16Le pin
|
|
Isolateur
|
Bkack HTN+30GF UL94 V-0.
|
|
Le plongeur
|
C6801 sans plomb
|
|
Baril
|
C6801 sans plomb
|
|
Le printemps
|
Traitement de surface SUS
|
|
Hauteur du plastique
|
2.5 mm
|
|
Force de ressort
|
80 g+/-20 g à une course de travail de 1,0 mm
|
|
La cigogne
|
1.2 mm
|
|
Test de la durée de vie
|
100, 000 cycles
|
|
Courant nominal
|
3A au maximum.
|
|
Voltage
|
12 V de courant continu
|
|
Résistance au contact
|
50 milliohm au maximum
|
|
Essai par pulvérisation saline
|
48 heures
|
|
Certification
|
Produit conforme à la norme ROHS ou REACH
|
|
Le test
|
Test à 100% ouvert et à court terme
|
Double rangée 2,5 mm DIP mâle Pogo Pin CoJe vous en prie:
Pour les appareils à commande numérique, la valeur de l'indicateur de commande numérique doit être égale ou supérieure à:
Connecteur à broche Pogo standard de 2,54 mm pour référence des clients:
Domaine d'application:
Notre avantage et votre choix:
.UPE professionnel Pogo Pin personnalisé à courant élevé avec la série 15A-30A, il a été produit en série.
.UPE a développé un connecteur Pogo à broche standard de 2 broches à 40 broches mâle et femelle de 2,0 mm et 2,54 mm avec SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life test jusqu'à 1 000 000 cycles.
.Tous les produits peuvent passer la norme HF, RoHS REACH.
.Un rapport d'essai électrique à 100% est fourni avant la livraison des marchandises.
.Il est disponible en différentes formes, de petite structure et de courant élevé.
Pourquoi le client choisitUPE?
1Un service de personnalisation professionnel
2. Capacité de production rapide d' échantillons
3- Système de contrôle de qualité strict
4. Traitement avec des composants importés
5. Équipement d'essai de haute précision
6Des procédures raisonnables de contrôle des coûts
Comment placer la commande de connecteur de câble magnétique
* Vous nous envoyez un dessin ou un échantillon
* Nous effectuons une évaluation du projet
* Nous faisons l'échantillon et vous l'envoyons
* Vous pensez que l'échantillon est bon puis passer une commande et nous payer 30% de dépôt
* Nous commençons à fabriquer le produit
* Quand la marchandise est faite, nous prenons des photos pour votre chèque et vous payez ensuite le solde
* Nous livrons les produits à la société de messagerie
Délai de paiement:T/T, 50% de dépôt, 50% de solde
Méthode de paiementT/T, Paypal, OCBC
Temps d'échantillonnage:échantillon d'inventaire 2-3Jours ouvrables/échantillon sur mesure 5-7Jours ouvrables
Délai de production:10 à 15 jours ouvrables
Fabriqué pour:Amérique,Europe,Asie,Afrique du Sud
Délai de négociation:Produits à base de plantes
Frais de transport:Par avion, par mer, par express.
Le service:Haute qualité à prix raisonnable, service OEM, n'importe quelle taille spéciale, couleur, dessins sont acceptables
