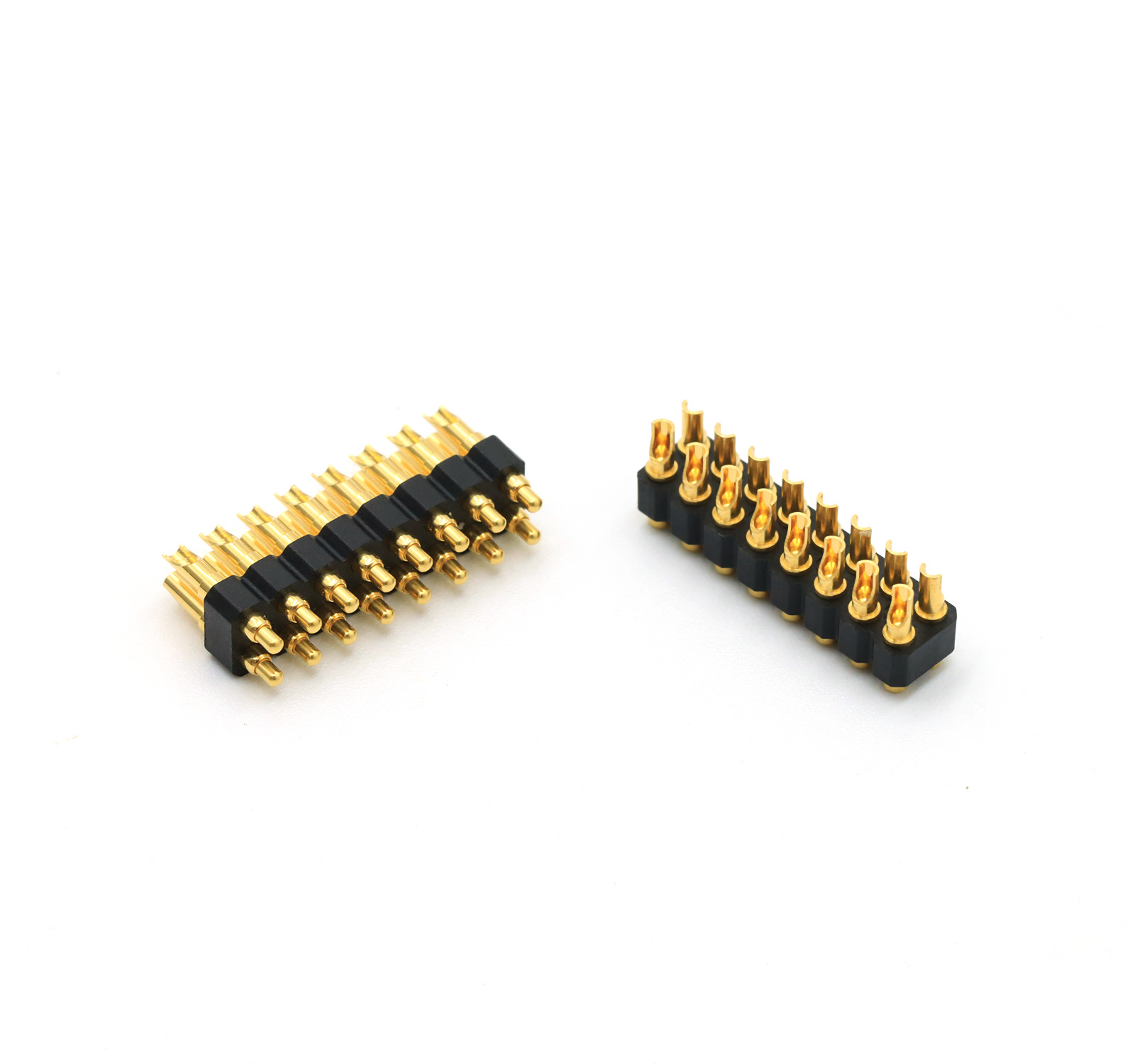

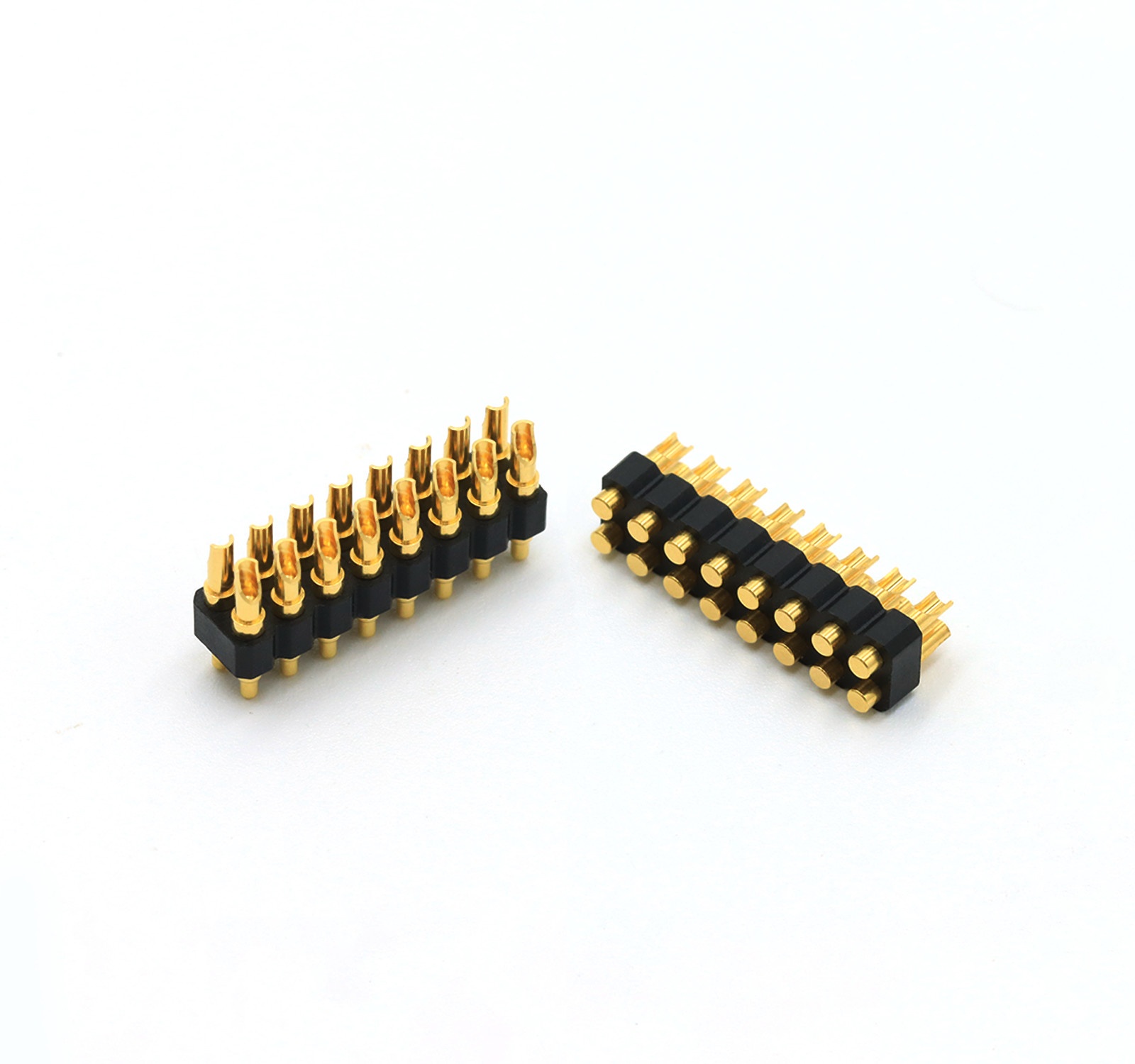

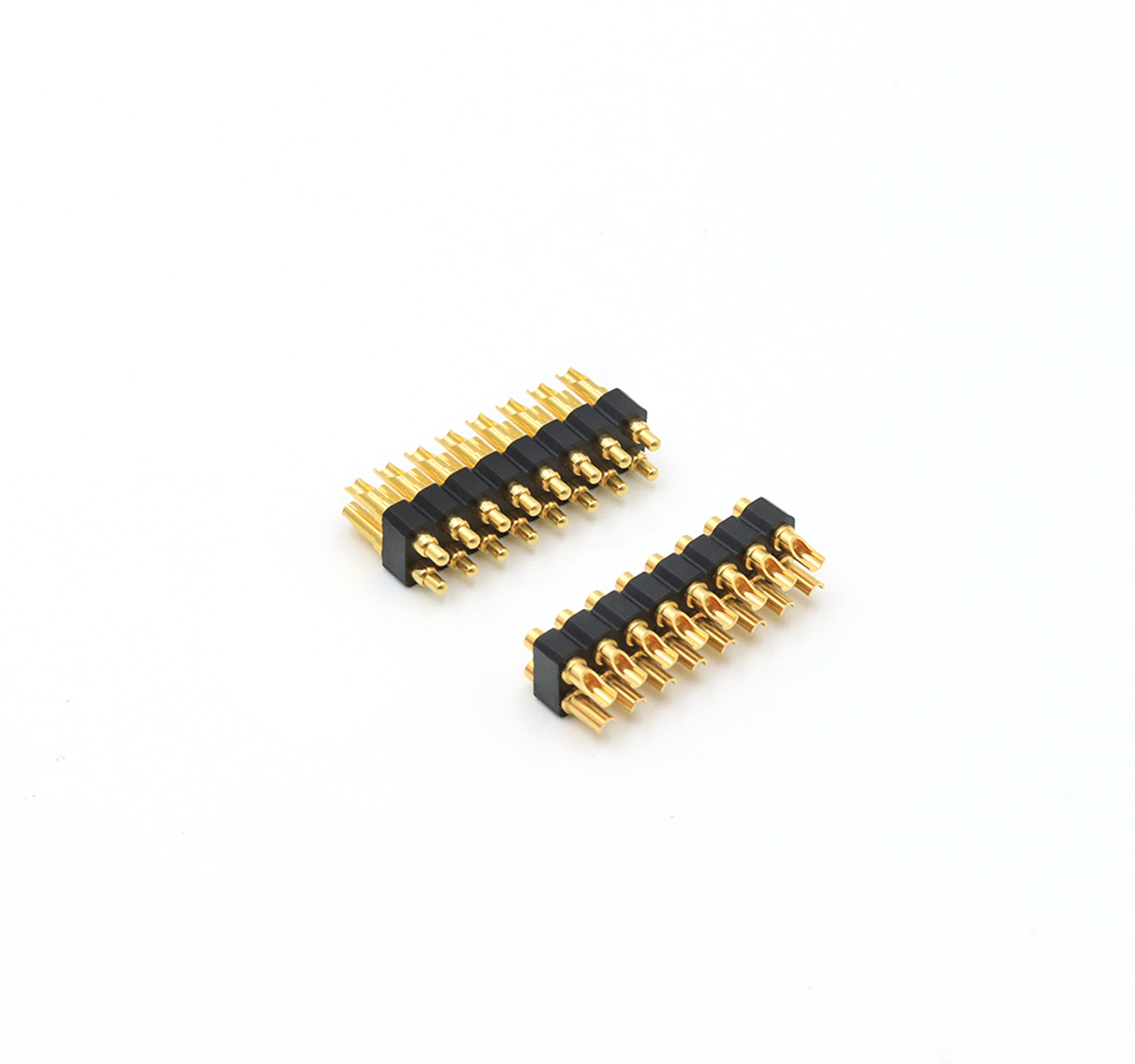

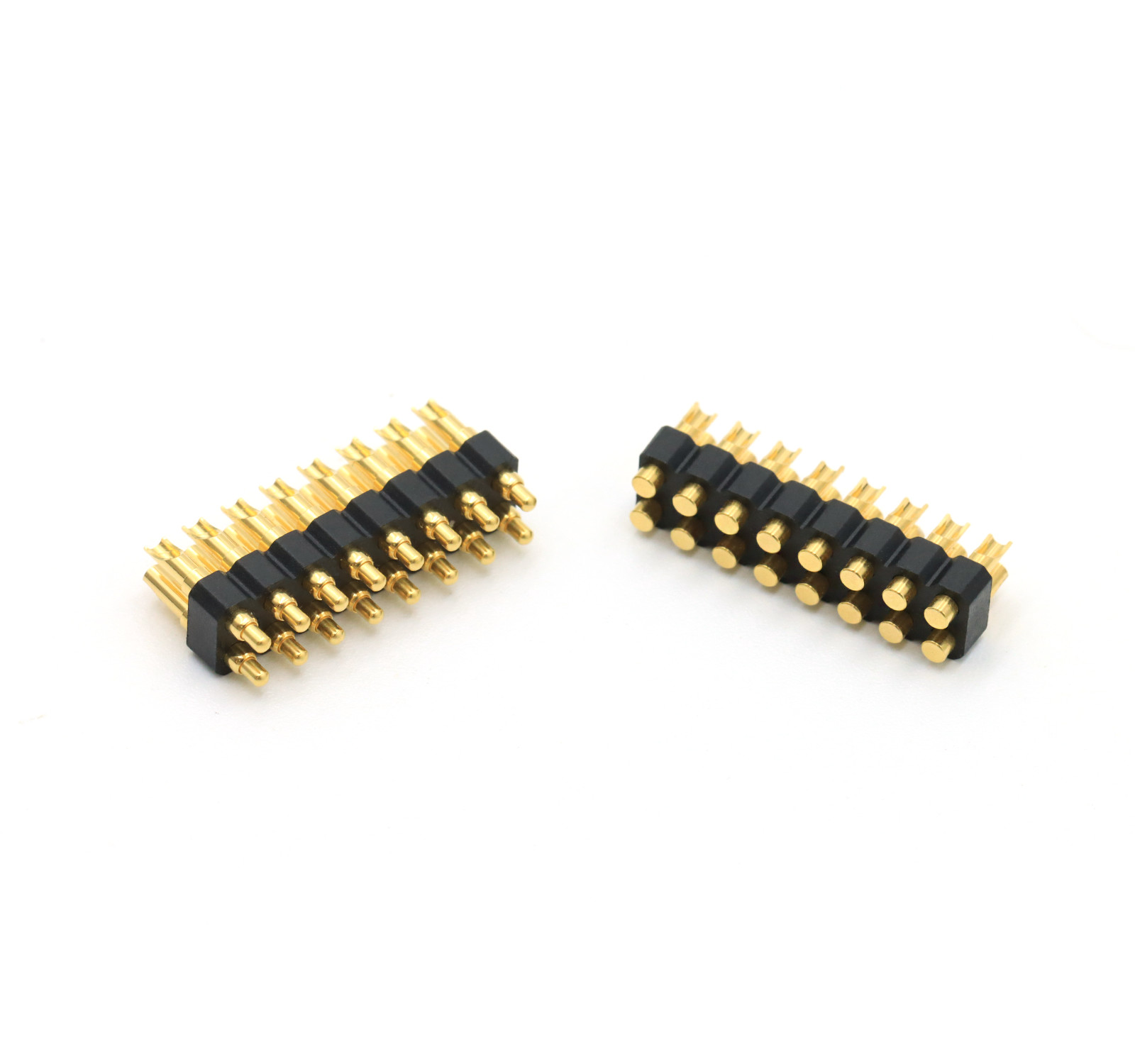

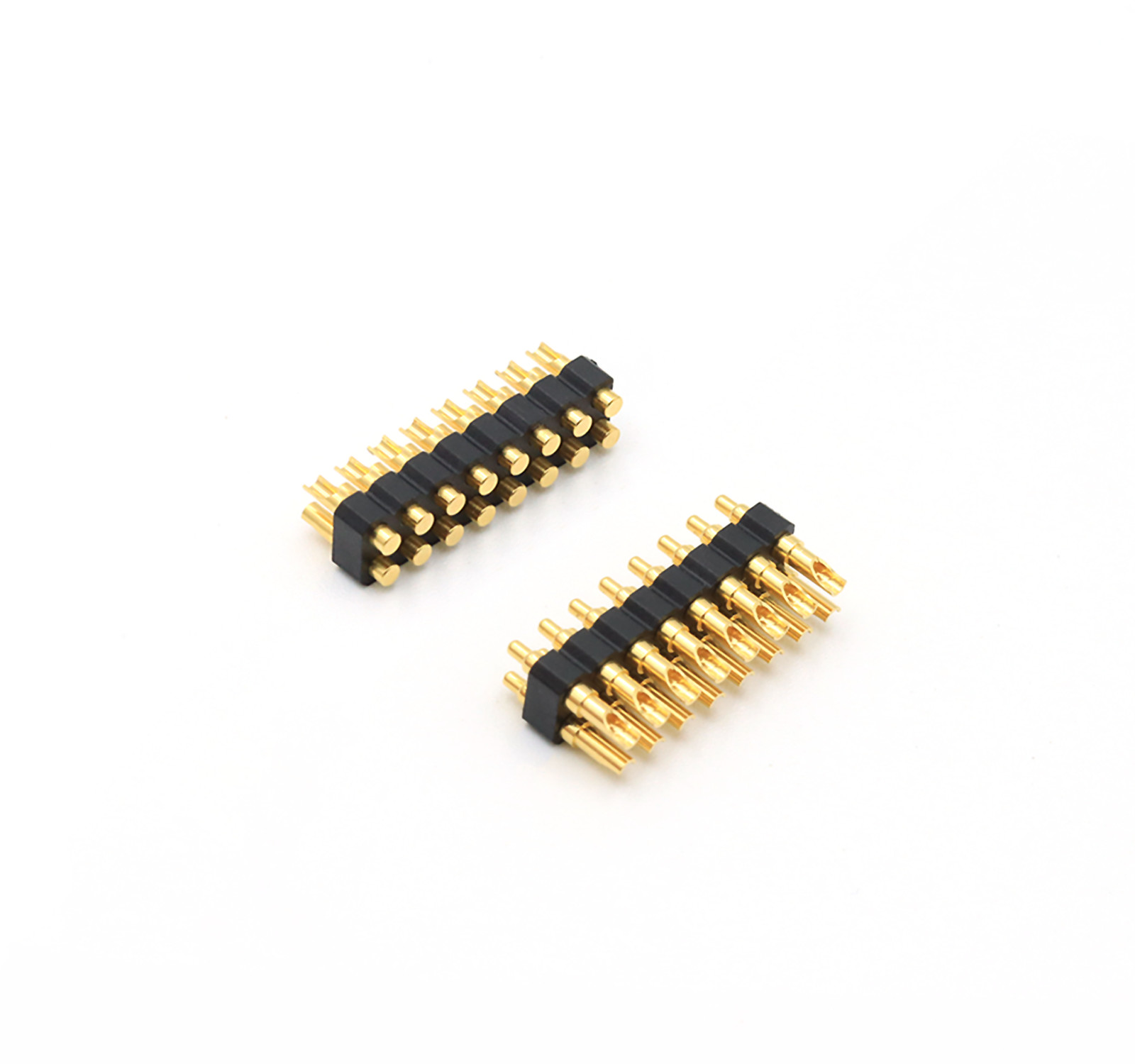

Double rangée 16 épingles mâle femelle soudeuse coupe connecteur à ressort 2.54 mm de pas.
La queue de la broche Pogo est pliée, offrant aux concepteurs plus de choix dans l'utilisation de l'espace. La queue peut également être soudée avec du fil.
Union Precision Electronic Co.,Ltd (UPE) s'est engagée à fournir des connecteurs Pogo Pin de haute qualité, des connecteurs Pogo Pin, des connecteurs magnétiques et à concevoir, développer,production et vente de produits de support en tant qu'entreprise de haute technologie.
Selon les différentes exigences du client, nous avons 8 types de structure interne POGO PIN pour les clients à choisir, pour le standard POGO PIN, UPE conçu la hauteur totale du produit est de 2,8 mm ~ 11.Je suis désolé.le total
la hauteur n'inclut pas la longueur de la queue de l'épingle de pogo DIP).
En attendantUPEaussiIl a développé un connecteur à broche Pogo de 2 épingles à 40 épingles pour homme et femme standard de 2,54 mmavec SMT / DIP / Right Angle / Solder Cup pour le choix rapide des clients.
UPE uneIlLe code PIN POGO Produitspeut passer la norme HF, RoHS REACH.
Spécifications techniques du connecteur Pogo Pin
Matériaux:
... plongeur: C6801 sans plomb, plaqué 01~99u "Au plus 60~100u" Ni.
..Bareau: sans plomb C6801, plaqué 01~99u "Au plus 60~100u" Ni.
... printemps: SUS 304.Plaquage 1u"
..Couchage:Bkack HTN+30GF UL94 V-0.
Pour équipements mécaniques:
Force de ressort: 80 g ± 20 g, à 1,0 temps de fonctionnement.1.2 mm.
Durée de vie mécanique: 10000 cycles min.
Électrique:
Le courant nominal et la tension sont de 12 V DC, 3 A maximum.
..résistance de contact: 50mΩ max, à hauteur de travail.
Tolérances activées
... longueur: ± 0,15 mm.
..Diamètres: ± 0,05 mm.
Les angles: ± 2°.
Performance environnementale:
Température de fonctionnement: -40°C +130°C dans les 24 heures.
Résistance à la vente: 260°C ± 5°C 20s ± 2s
Produit conforme à ROHS ou REACH.
Test de pulvérisation saline: 48 heures.
Nom de l'organisme:
1.Pour assurer le meilleur effet d'utilisation, veuillez opérer en fonction de la hauteur de travail.
2Précautions d' utilisation du produit
.Selon les dessins techniques, la compression maximale admissible ne doit pas être dépassée
Il convient à des températures de soudage allant de 380 à 420 degrés Celsius, avec un temps de soudage de 3 à 5 secondes.Il n'est pas permis de traiter le produit dans un court laps de temps effectuer le soudage répété plusieurs fois
. Adapté à la plage de température du four de 400 à 500 degrés Celsius
. Lors de la conception de l'extrémité de l'application, veuillez éviter raisonnablement l'espace de compression pogopin
3Pour les broches à rangée unique supérieure à 20, les broches à rangée double supérieure à 40 et autres exigences particulières, veuillez consulter le support technique.
Composition du connecteur Pogo Pin
2Liste des paramètres des connecteurs à broche de.54 mm:
|
Nom
|
Connecteur Pogo Pin
|
|
Le type
|
Coupe de soudure
|
|
Le sexe
|
Homme/femme
|
|
Numéro de broche
|
16Nom de l'appareil
|
|
Isolateur
|
Bkack HTN+30GF UL94 V-0.
|
|
Le plongeur
|
D'autres produits
|
|
Baril
|
D'autres produits
|
|
Le printemps
|
Traitement de surface SUS
|
|
Hauteur du plastique
|
2.5 mm
|
|
Force de ressort
|
80 g+/-20 g à une course de travail de 1,0 mm
|
|
La cigogne
|
1.2 mm
|
|
Test de la durée de vie
|
100, 000 cycles
|
|
Courant nominal
|
3A au maximum.
|
|
Voltage
|
12 V de courant continu
|
|
Résistance au contact
|
50 milliohm au maximum
|
|
Essai par pulvérisation saline
|
48 heures
|
|
Certification
|
Produit conforme à la norme ROHS ou REACH
|
|
Le test
|
Test à 100% ouvert et à court terme
|
