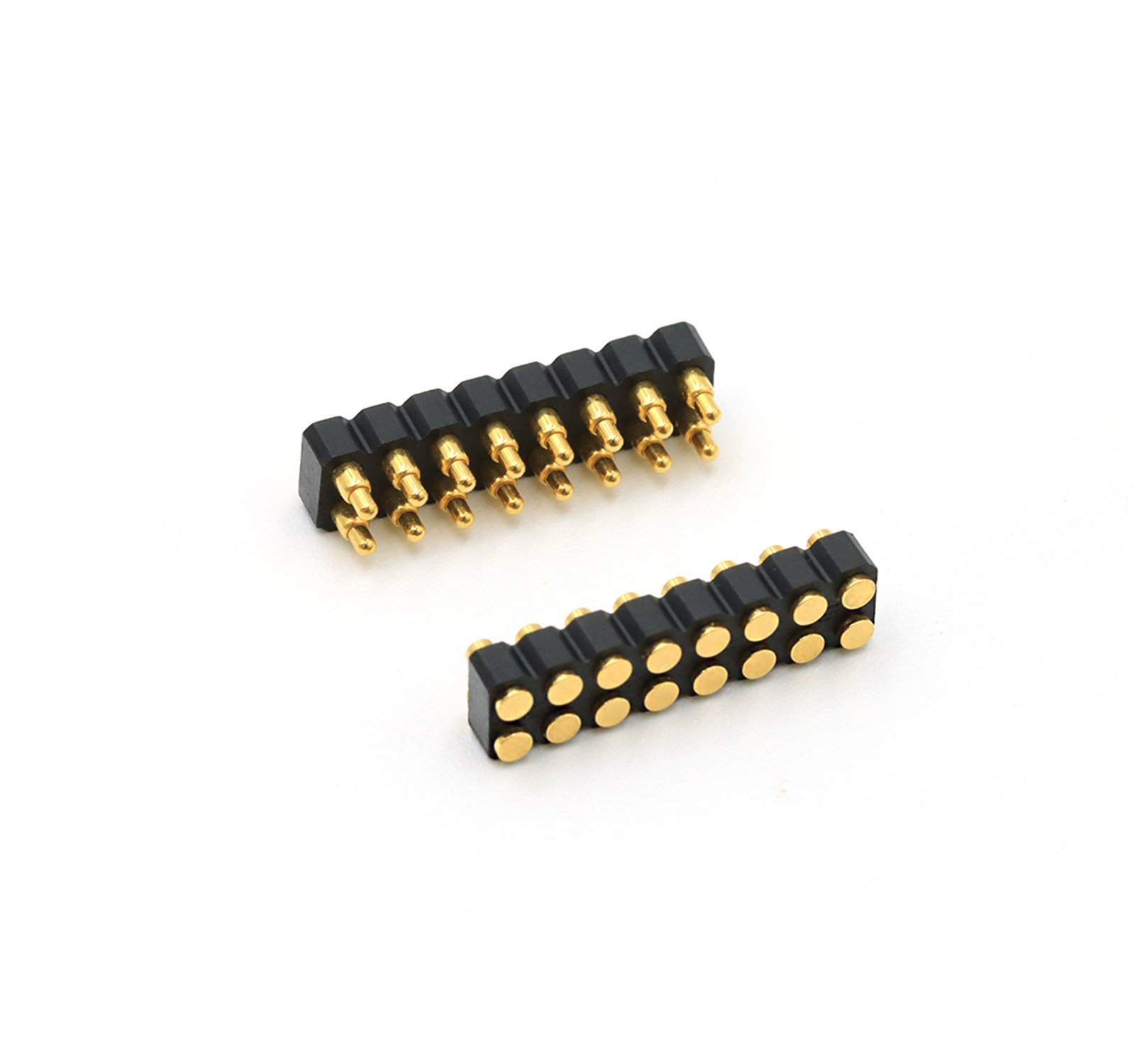

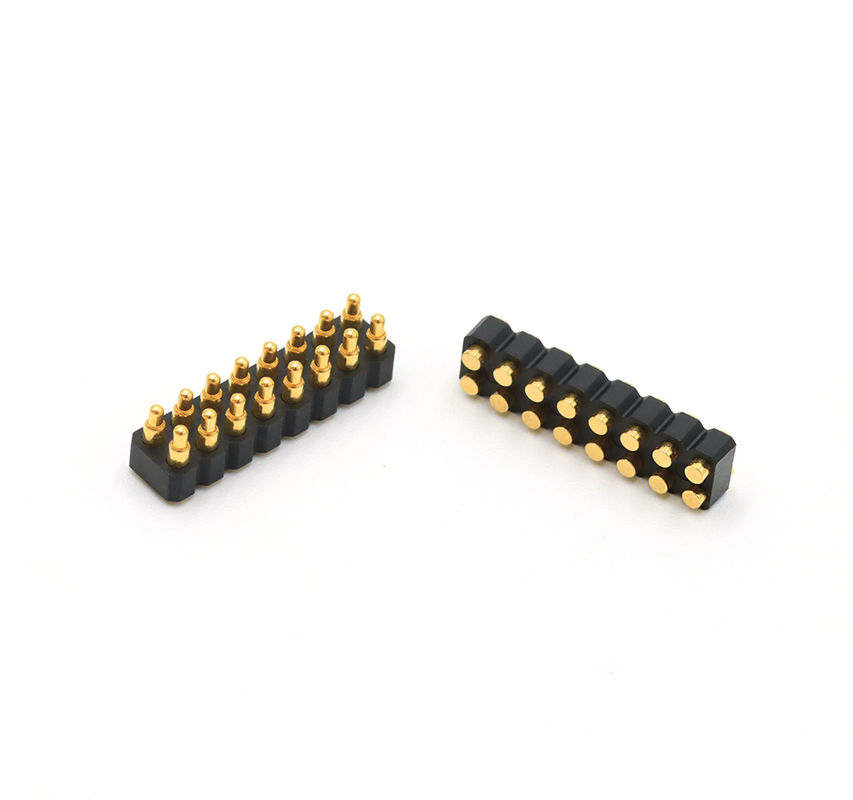

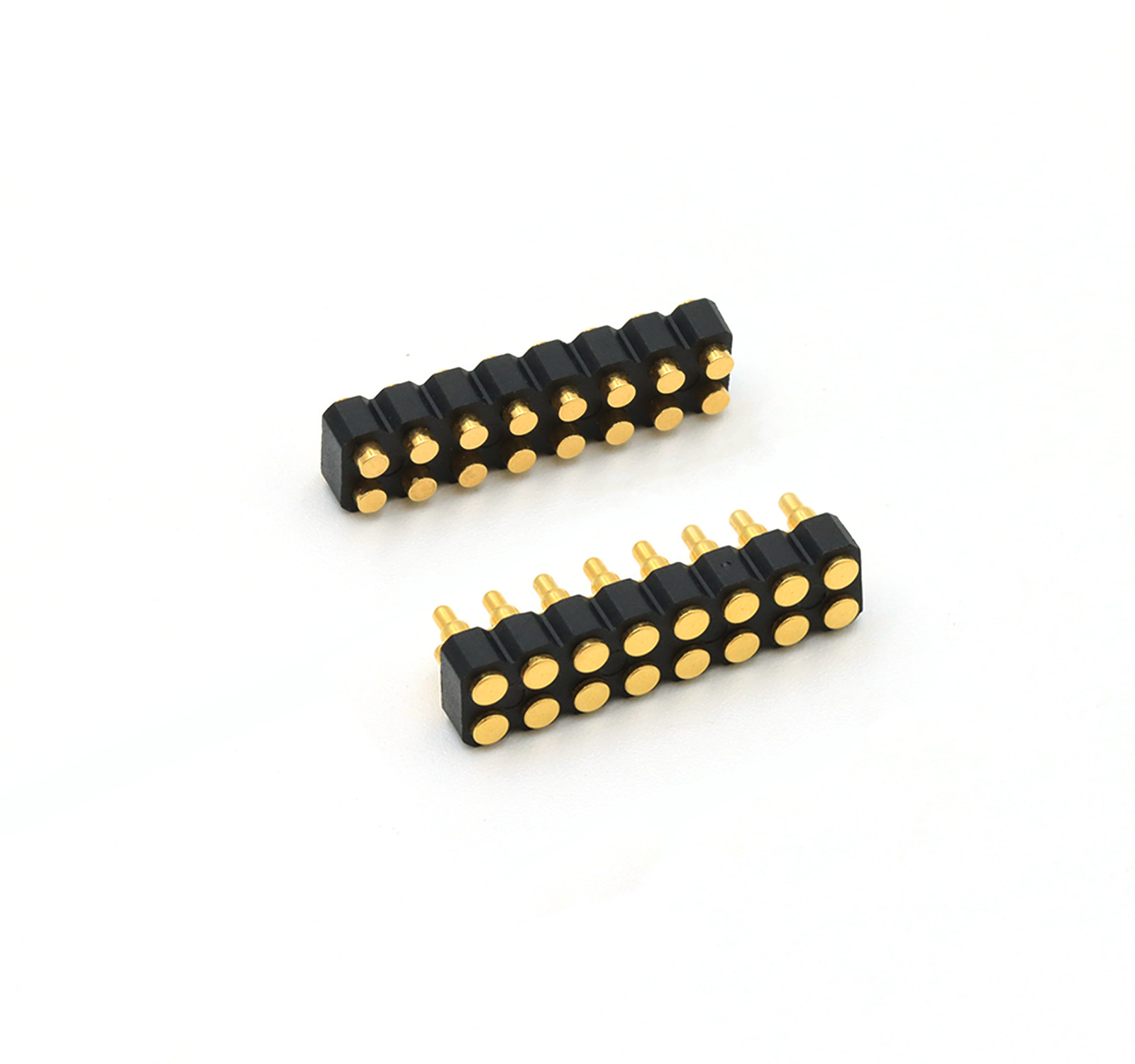

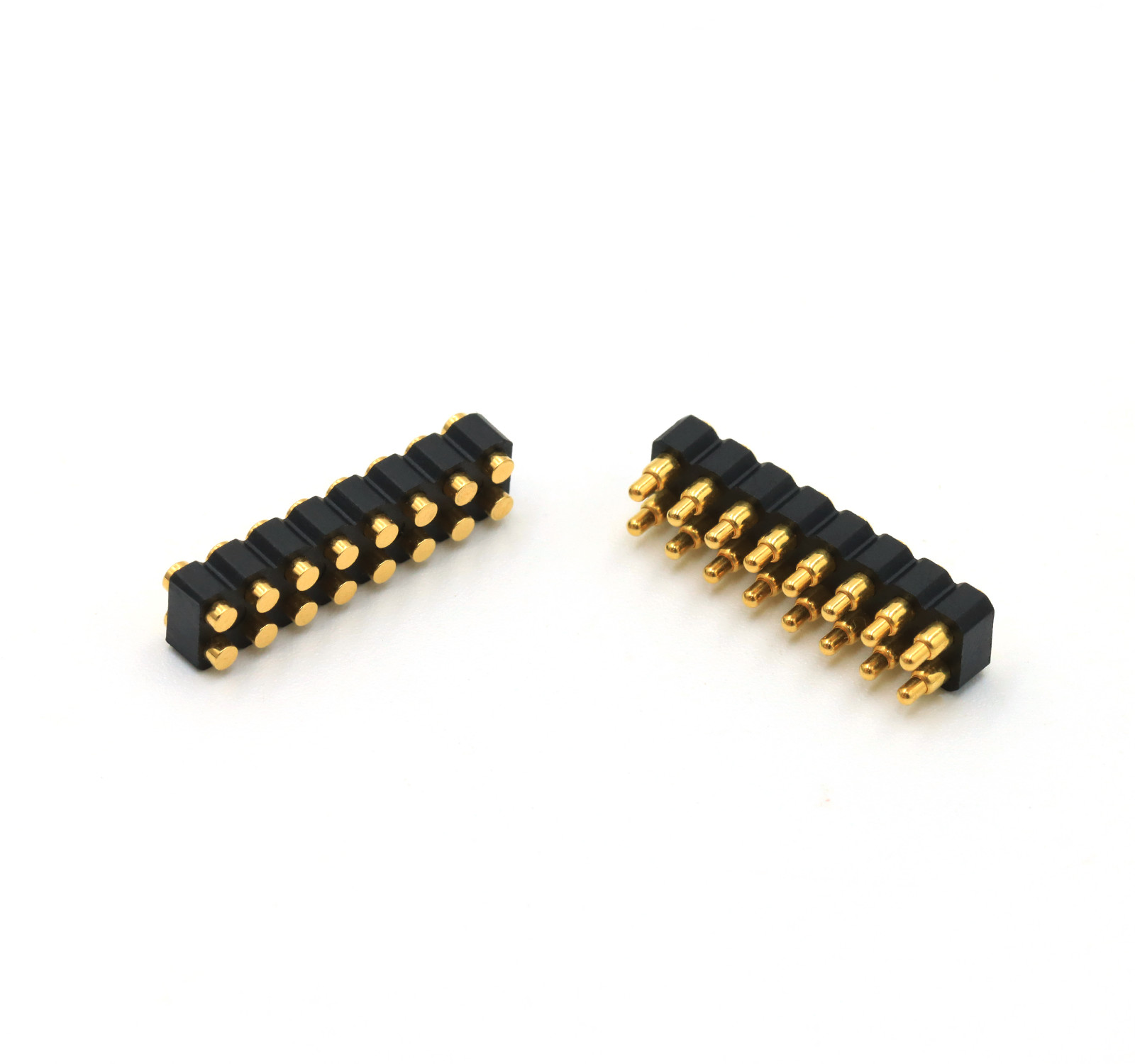

2.54mm Pitch Pogo Pin Connector Double Row Connecteurs de contact à ressort 16 épingles Homme Femme

2.54mm Pitch Connecteur de broche de Pogo mâle femelle double rangée SMT 16 broches de Pogo.

La broche pogo est de type SMT, elle a une bonne stabilité, le fond du baril est une conception de fond plat, qui est facile à souder sur la carte PCB

Union Precision Electronic Co.,Ltd (UPE) s'est engagée à fournir des connecteurs Pogo Pin de haute qualité, des connecteurs Pogo Pin, des connecteurs magnétiques et à concevoir, développer,production et vente de produits de support en tant qu'entreprise de haute technologie.

Selon les différentes exigences du client, nous avons 8 types de structure interne POGO PIN pour les clients à choisir, pour le standard POGO PIN, UPE conçu la hauteur totale du produit est de 2,8 mm ~ 11.Je suis désolé.le totalla hauteur n'inclut pas la longueur de la queue de l'épingle de pogo DIP).

En attendantUPEaussiIl a développé un connecteur à broche Pogo de 2 épingles à 40 épingles pour homme et femme standard de 2,54 mmavec SMT / DIP / Right Angle / Solder Cup pour le choix rapide des clients.

Matériaux
Plincheur: sans plomb C6801, placage: 01 ~ 99 μ" Au sur 60 ~ 100 μ" Ni.

Pour l'analyse de la résistance à la corrosion, on utilise les méthodes suivantes:

Le ressort: SUS 304 en acier inoxydable, placage: 1 μ" (probablement Au ou Ni pour la résistance à la corrosion).

Casement: HTN noir (nylon à haute température) + 30% de fibre de verre, indice de flammabilité UL94 V-0.

Spécifications mécaniques
Force de ressort: 80 g ± 20 g à une course de 1,0 mm.

Le coup complet: 1,2 mm.

Durée de vie mécanique: ≥ 10 000 cycles.

Spécifications électriques
Courant et tension nominale: DC 12V, 3A maximum.

Résistance de contact: ≤ 50 mΩ à hauteur de travail.

Tolérances

Pour les véhicules à moteur à commande autonome:

Les diamètres: ± 0,05 mm.

Les angles: ±2°.

Performance environnementale
Température de fonctionnement: -40°C à +130°C (dans les 24 heures).

Résistance à la chaleur de soudure: 260 °C ± 5 °C pendant 20 s ± 2 s.

Conformité: conforme à la réglementation ROHS et REACH.

Essai par pulvérisation saline: 48 heures (validation de la résistance à la corrosion).

Caractéristiques clés et applications
Haute durabilité: plus de 10 000 cycles, revêtement robuste (Au/Ni) pour une résistance à l'usure et à la corrosion.

Résistance à haute température: adapté aux environnements difficiles (jusqu'à 130°C).

Mécanique de précision: des tolérances serrées assurent un contact électrique fiable.

Sans plomb et conforme: répond aux réglementations environnementales (ROHS/REACH).

Nom de l'organisme:

1.Pour assurer le meilleur effet d'utilisation, veuillez opérer en fonction de la hauteur de travail.

2Précautions d' utilisation du produit
.Selon les dessins techniques, la compression maximale admissible ne doit pas être dépassée
Il convient à des températures de soudage allant de 380 à 420 degrés Celsius, avec un temps de soudage de 3 à 5 secondes.Il n'est pas permis de traiter le produit dans un court laps de temps effectuer le soudage répété plusieurs fois
. Adapté à la plage de température du four de 400 à 500 degrés Celsius
. Lors de la conception de l'extrémité de l'application, veuillez éviter raisonnablement l'espace de compression pogopin

3Pour les broches à rangée unique supérieure à 20, les broches à rangée double supérieure à 40 et autres exigences particulières, veuillez consulter le support technique.

Composition du connecteur Pogo Pin

2Liste des paramètres des connecteurs à broche de.54 mm:

Résistant à l'eauJe vous en prie:

Résistant à la combustionJe vous en prie:

Connecteur à broche Pogo standard de 2,54 mm pour référence des clients:

Domaine d'application:

Notre avantage et votre choix:

.UPE professionnel Pogo Pin personnalisé à courant élevé avec la série 15A-30A, il a été produit en série.

.UPE a développé un connecteur Pogo à broche standard de 2 broches à 40 broches mâle et femelle de 2,0 mm et 2,54 mm avec SMT / DIP / Right Angle / Solder Cup.

.Pogo Pin Life test jusqu'à 1 000 000 cycles.

.Tous les produits peuvent passer la norme HF, RoHS REACH.

.Un rapport d'essai électrique à 100% est fourni avant la livraison des marchandises.

.Il est disponible en différentes formes, de petite structure et de courant élevé.

Pourquoi le client choisitUPE?

1Un service de personnalisation professionnel

2. Capacité de production rapide d' échantillons

3- Système de contrôle de qualité strict

4. Traitement avec des composants importés

5. Équipement d'essai de haute précision

6Des procédures raisonnables de contrôle des coûts

Comment placer la commande de connecteur de câble magnétique

* Vous nous envoyez un dessin ou un échantillon

* Nous effectuons une évaluation du projet

* Nous faisons l'échantillon et vous l'envoyons

* Vous pensez que l'échantillon est bon puis passer une commande et nous payer 30% de dépôt

* Nous commençons à fabriquer le produit

* Quand la marchandise est faite, nous prenons des photos pour votre chèque et vous payez ensuite le solde

* Nous livrons les produits à la société de messagerie

Délai de paiement:T/T, 50% de dépôt, 50% de solde

Méthode de paiementT/T, Paypal, OCBC

Temps d'échantillonnage:échantillon d'inventaire 2-3Jours ouvrables/échantillon sur mesure 5-7Jours ouvrables

Délai de production:10 à 15 jours ouvrables

Fabriqué pour:Amérique,Europe,Asie,Afrique du Sud

Délai de négociation:Produits à base de plantes

Frais de transport:Par avion, par mer, par express.

Le service:Haute qualité à prix raisonnable, service OEM, n'importe quelle taille spéciale, couleur, dessins sont acceptables
