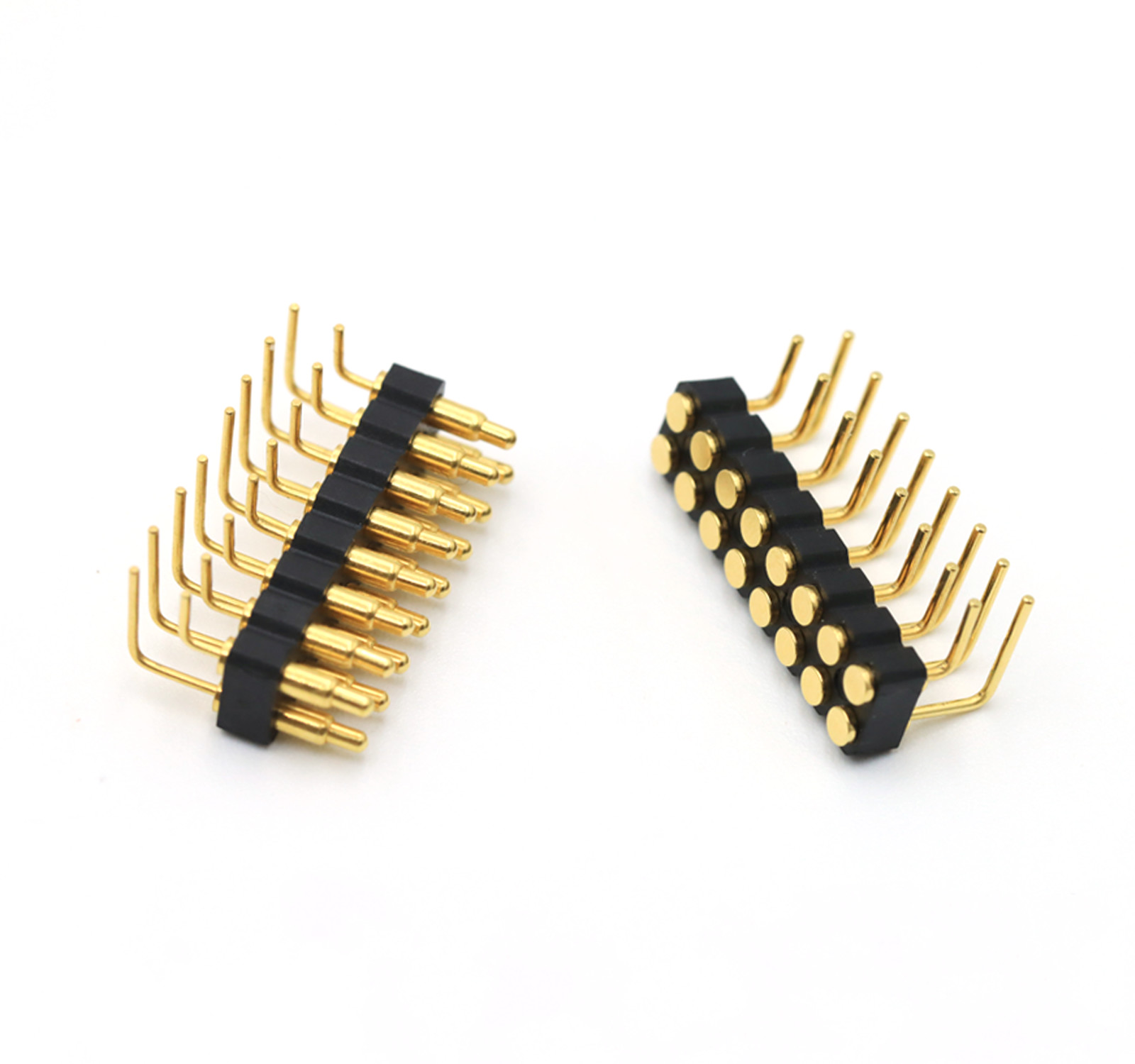

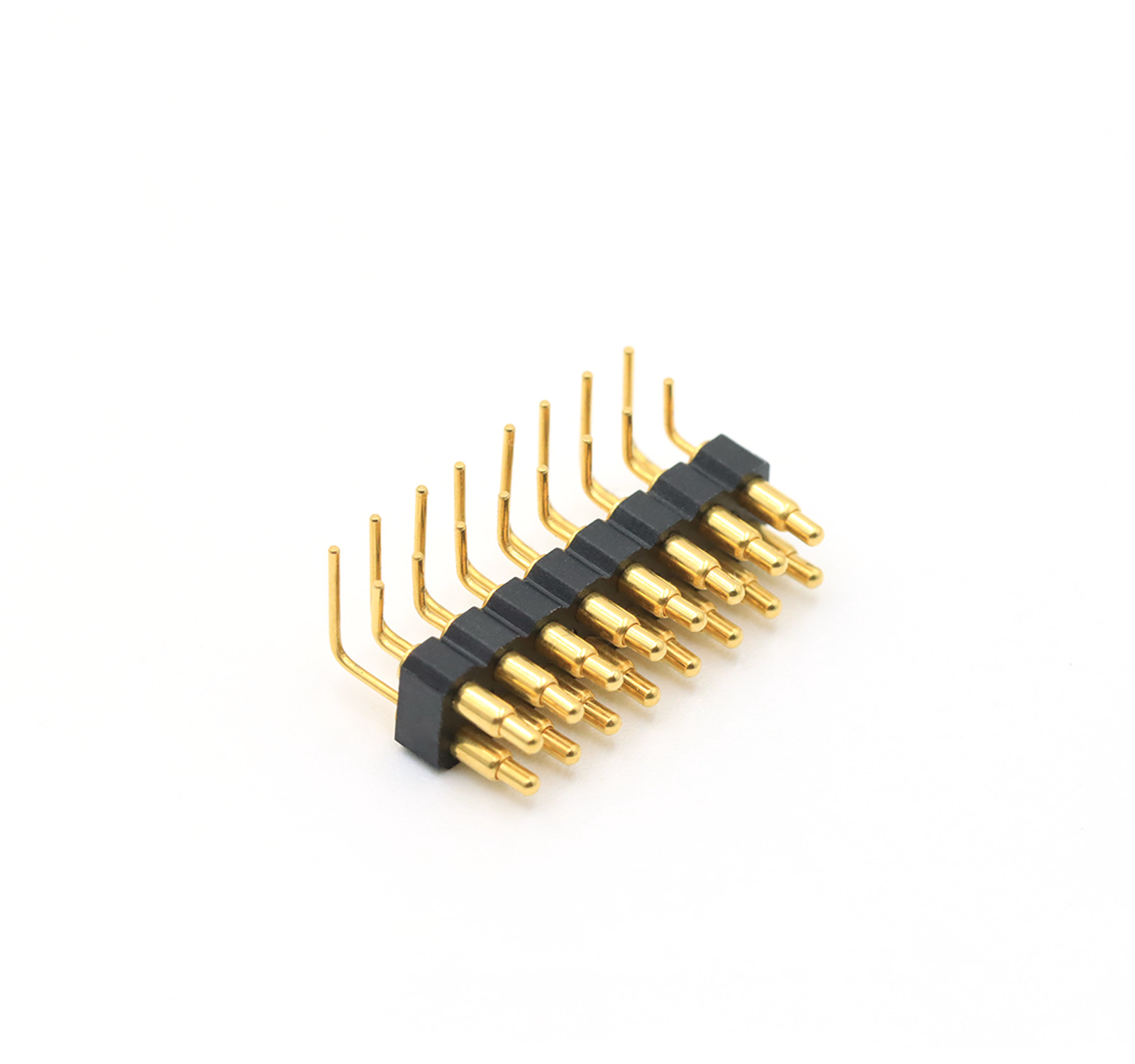

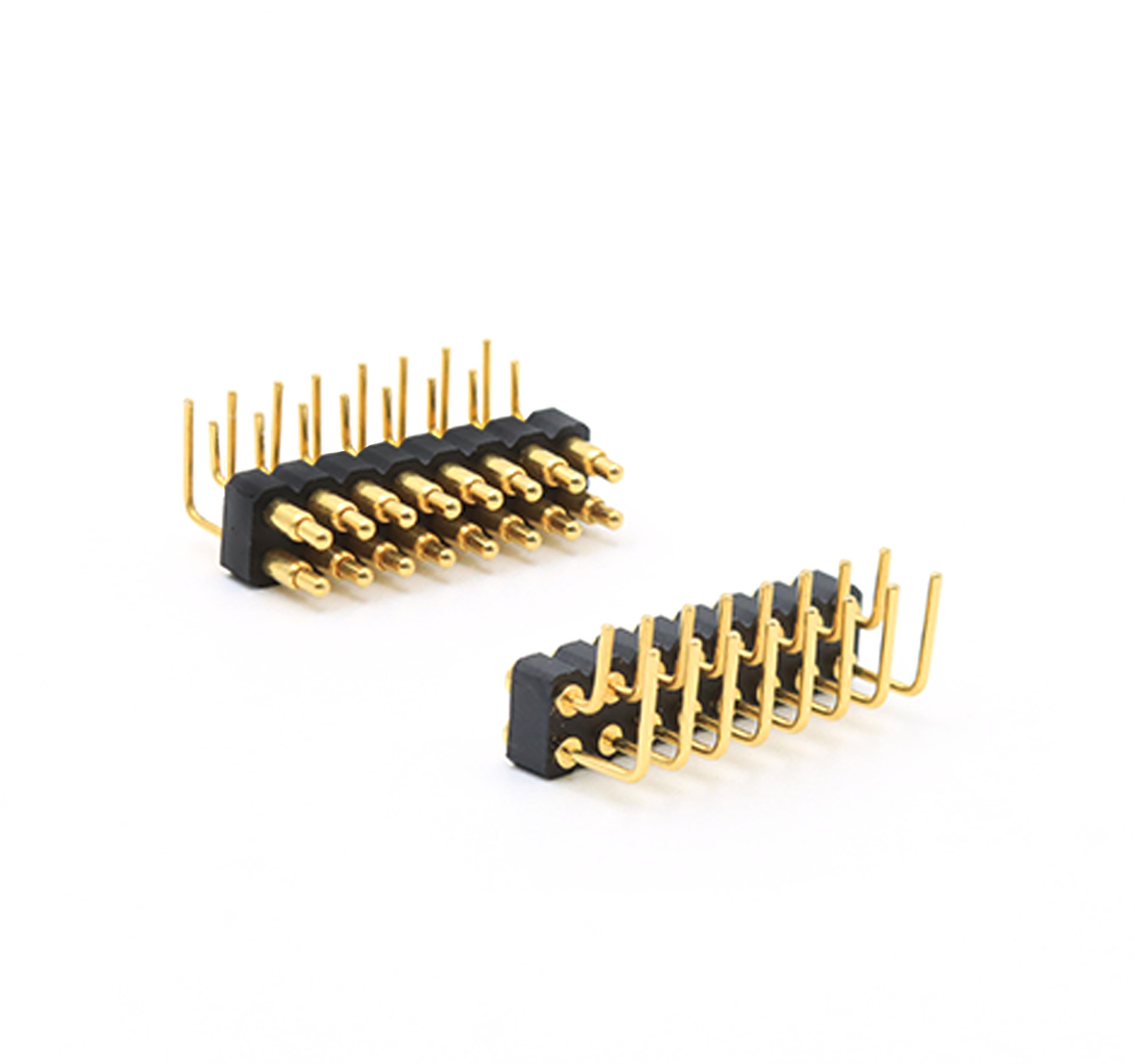

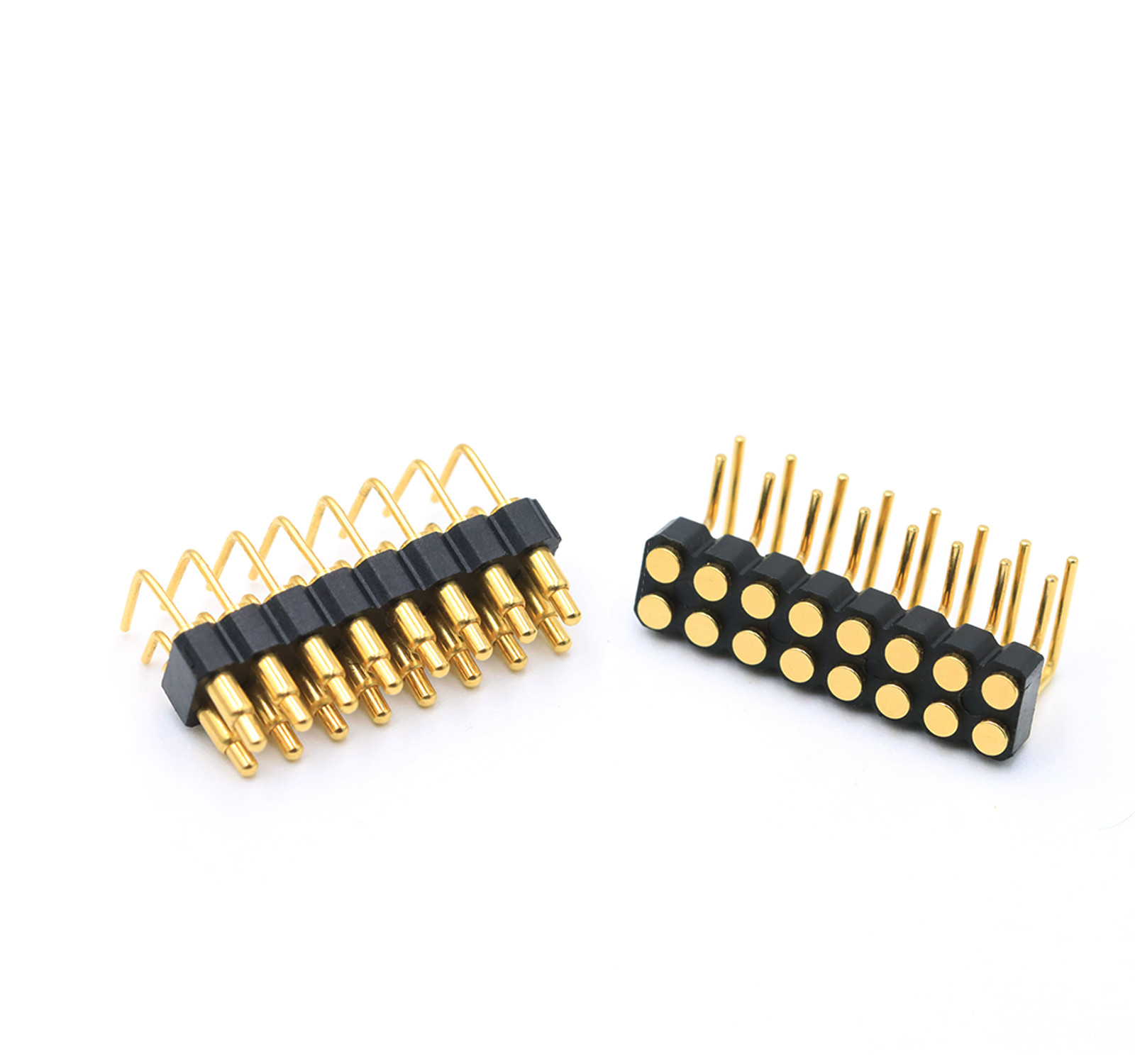

Connecteur à ressort en laiton 2.54mm Corner angle droit Connecteur à broche Pogo 16Pin Homme Femme

Probes à ressort en laiton à angle droit Pogo Pins Connecteur 2,54 mm d'envergure 16Pin mâle femelle.

La broche pogo est dotée d'une queue courbée, offrant une polyvalence accrue pour les applications à espace restreint.

Les principaux avantages sont les suivants:

1Optimisation de l'espace
La queue courbée permet des mises en page de PCB compactes ou un positionnement flexible dans des ensembles serrés.

Idéal pour les conceptions où des broches droites interfèrent avec d'autres composants.

2. Options de câblage
La queue peut être soudée directement à un fil (au lieu des plaquettes PCB), ce qui permet:

- Des connexions de câble personnalisées.

.Des conceptions modulaires ou réutilisables.

- soulagement des contraintes dans les pièces mobiles (par exemple, mécanismes à charnière).

3Stabilité mécanique
Les queues courbées peuvent améliorer la répartition des contraintes par rapport aux broches droites dans des environnements dynamiques.

Matériaux
Plincheur: sans plomb C6801, placage: 01 ~ 99 μ" Au sur 60 ~ 100 μ" Ni.

Pour l'analyse de la résistance à la corrosion, on utilise les méthodes suivantes:

Le ressort: SUS 304 en acier inoxydable, placage: 1 μ" (probablement Au ou Ni pour la résistance à la corrosion).

Casement: HTN noir (nylon à haute température) + 30% de fibre de verre, indice de flammabilité UL94 V-0.

Spécifications mécaniques
Force de ressort: 80 g ± 20 g à une course de 1,0 mm.

Le coup complet: 1,2 mm.

Durée de vie mécanique: ≥ 10 000 cycles.

Spécifications électriques
Courant et tension nominale: DC 12V, 3A maximum.

Résistance de contact: ≤ 50 mΩ à hauteur de travail.

Tolérances

Pour les véhicules à moteur à commande autonome:

Les diamètres: ± 0,05 mm.

Les angles: ±2°.

Performance environnementale
Température de fonctionnement: -40°C à +130°C (dans les 24 heures).

Résistance à la chaleur de soudure: 260 °C ± 5 °C pendant 20 s ± 2 s.

Conformité: conforme à la réglementation ROHS et REACH.

Essai par pulvérisation saline: 48 heures (validation de la résistance à la corrosion).

Caractéristiques clés et applications
Haute durabilité: plus de 10 000 cycles, revêtement robuste (Au/Ni) pour une résistance à l'usure et à la corrosion.

Résistance à haute température: adapté aux environnements difficiles (jusqu'à 130°C).

Mécanique de précision: des tolérances serrées assurent un contact électrique fiable.

Sans plomb et conforme: répond aux réglementations environnementales (ROHS/REACH).

Nom de l'organisme:

1.Pour assurer le meilleur effet d'utilisation, veuillez opérer en fonction de la hauteur de travail.

2Précautions d' utilisation du produit
.Selon les dessins techniques, la compression maximale admissible ne doit pas être dépassée
Il convient à des températures de soudage allant de 380 à 420 degrés Celsius, avec un temps de soudage de 3 à 5 secondes.Il n'est pas permis de traiter le produit dans un court laps de temps effectuer le soudage répété plusieurs fois
. Adapté à la plage de température du four de 400 à 500 degrés Celsius
. Lors de la conception de l'extrémité de l'application, veuillez éviter raisonnablement l'espace de compression pogopin

3Pour les broches à rangée unique supérieure à 20, les broches à rangée double supérieure à 40 et autres exigences particulières, veuillez consulter le support technique.

Composition du connecteur Pogo Pin

2Liste des paramètres des connecteurs à broche de.54 mm:

Double rangée 2,5 mm logement à angle droit mâle à ressort CoJe vous en prie:

Double rangée 2,5 mm logement angle droit femme chargée CoJe vous en prie:

Connecteur à broche Pogo standard de 2,54 mm pour référence des clients:

Domaine d'application:

Notre avantage et votre choix:

.UPE professionnel Pogo Pin personnalisé à courant élevé avec la série 15A-30A, il a été produit en série.

.UPE a développé un connecteur Pogo à broche standard de 2 broches à 40 broches mâle et femelle de 2,0 mm et 2,54 mm avec SMT / DIP / Right Angle / Solder Cup.

.Pogo Pin Life test jusqu'à 1 000 000 cycles.

.Tous les produits peuvent passer la norme HF, RoHS REACH.

.Un rapport d'essai électrique à 100% est fourni avant la livraison des marchandises.

.Il est disponible en différentes formes, de petite structure et de courant élevé.
