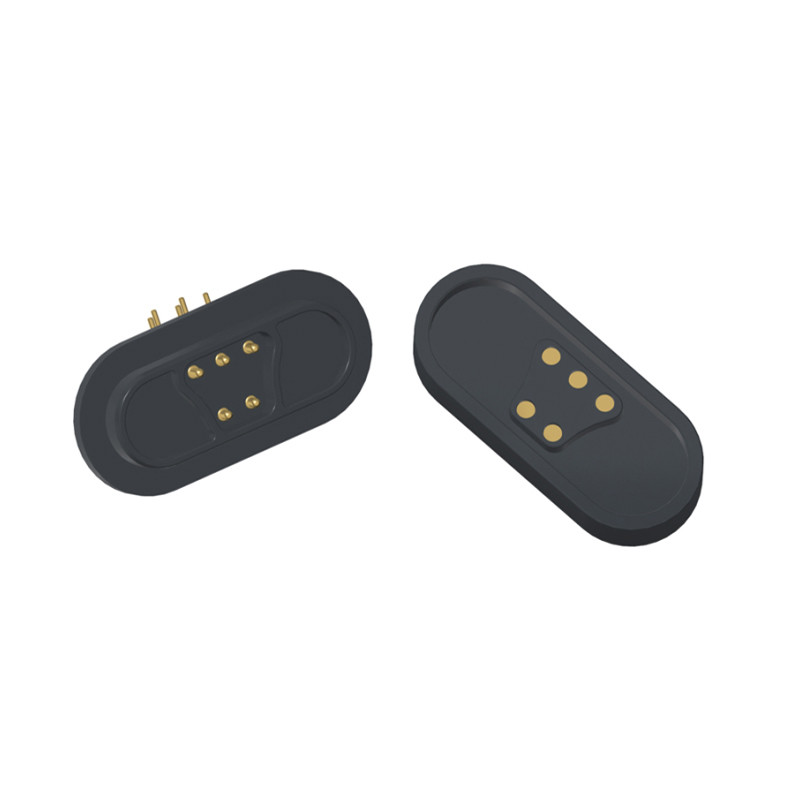

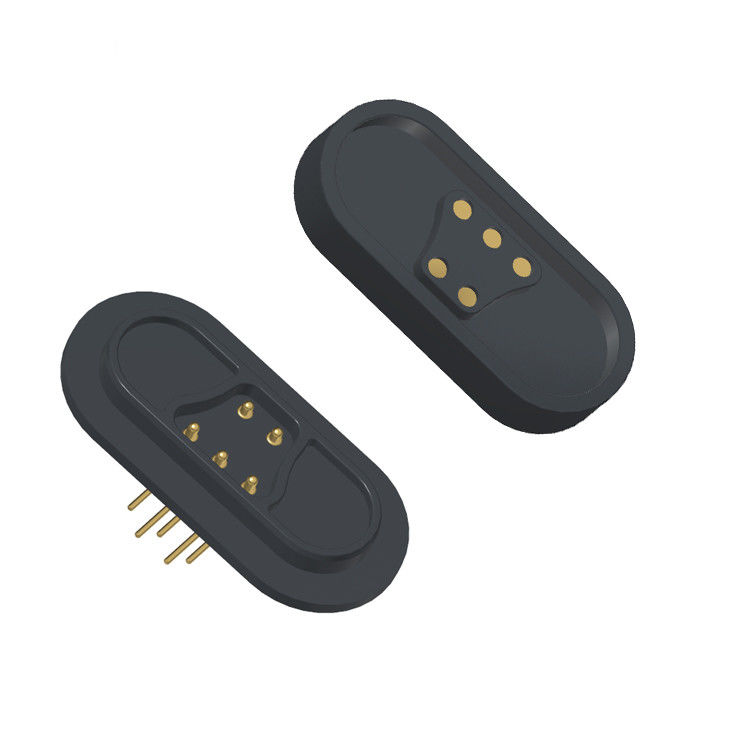

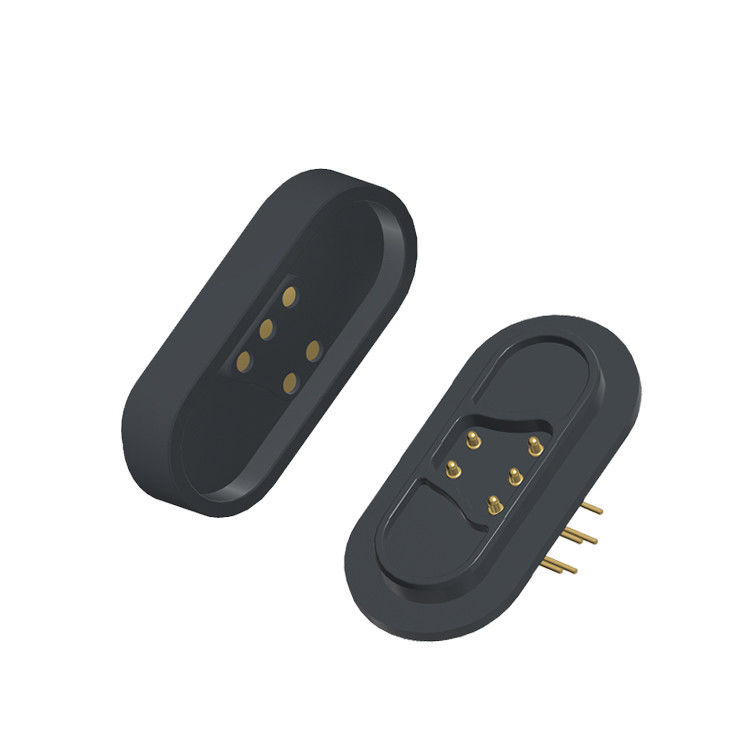

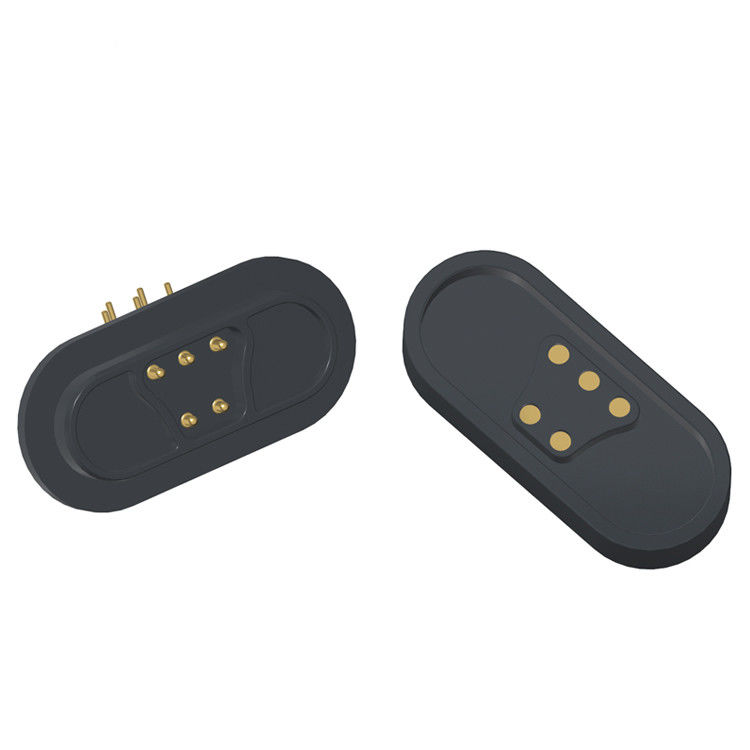

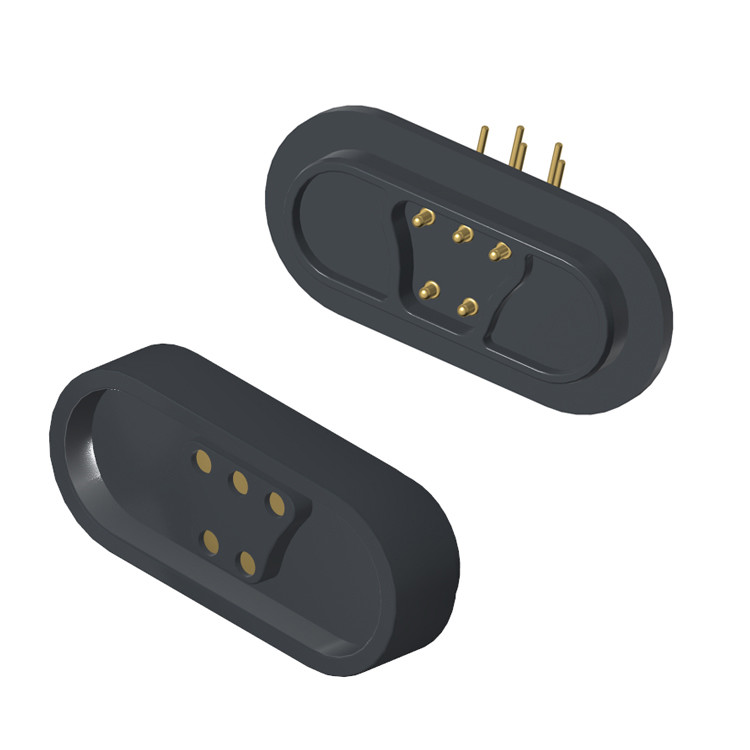

Connecteur magnétique à 5 broches mâle rigide angle pogo connecteur magnétique femelle DIP connecteur d'alimentation magnétique.
Pour équipements mécaniques:
Nom de code:
- Force de contact: 80 g ± 20 g à 1 mm de la cigogne de travail
- Test de durée de vie: 10 000 cycles
Nom de code 2/4/5:
- Force de contact: 80 g ± 20 g à 0,8 mm de la cigogne de travail
- Le test de vie:10, 000 cycles
Électrique:
- tension nominale:DC 12V; tension nominale: 5A max.
- Résistance au contact de la broche de ressort: 50 milliohm max.
Performance environnementale:
Température de fonctionnement: -25°C à +80°C
- Spray au sel 24h
Matériaux:
Pogo Pin: laiton C6801, plaqué: or (Au) 0,125 μm
Pinceau féminin: plaqué en laiton Au 0,125um
Casque: HTN noir (nylon à haute température) + 30% de remplissage
Magnet:N52 NdFeB plaqué Ni Cu Ni
Conformité RoHS et REACH:
RoHS (Restriction of Hazardous Substances): Assure que les matériaux sont exempts de substances réglementées telles que le plomb, le cadmium, le mercure, etc.
REACH (enregistrement, évaluation, autorisation des produits chimiques): confirme que toutes les substances chimiques sont enregistrées et sûres à utiliser dans l'UE.
Mise en œuvre: tous les matériaux (laiton, plaqué or, boîtier HTN, PVC, aimants) et leurs revêtements doivent être vérifiés pour la conformité par des déclarations de matériaux ou des essais en laboratoire.
Tests en circuit court et ouvert à 100%:
Exigence de production: chaque unité est soumise à une vérification électrique:
Test de court-circuit: confirme qu'il n'y a pas de connexions involontaires entre les broches
Test en circuit ouvert: vérifie la continuité dans tous les chemins de signal/puissance prévus
Méthode d'essai: généralement réalisée avec un équipement d'essai automatisé lors de l'assemblage final
Assurance qualité: élimine le risque que des unités mal câblées ou défectueuses atteignent les clients
Paramètre des connecteurs de câble magnétique à 5 broches mâle et femelle:
|
Nom
|
Connecteur magnétique à 5 broches
|
|
Le type
|
Homme et femelle
|
|
Le pin
|
5 épingles
|
|
Couleur
|
Noir
|
|
Pogo pin/pièces tournantes
|
D'autres produits
|
|
Magnétique
|
NdFeB N52 enduit de Ni
|
|
Force de ressort
|
80g ±20g, à 0.8Une cigogne qui travaille.
|
|
Vie mécanique
|
10000 cycles Min..
|
|
Actuel
|
5.0Amax
|
|
Voltage
|
12 V de courant continu
|
|
Résistance au contact
|
50 mΩ Max (PIN).
|
|
Température de fonctionnement
|
-25°C à +80°C
|
|
Essai par pulvérisation saline
|
24 heures
|
|
Certification
|
Produit conforme à la norme ROHS ou REACH
|
|
Le test
|
Test à 100% ouvert et à court terme
|
Dessin technique du connecteur magnétique mâle à 5 broches
Dessin technique du connecteur magnétique femelle à 5 broches
Décomposez la vue du connecteur magnétique mâle et femelle:
Avantages du connecteur magnétique:
● humaniser la conception de l'expérience de connexion d'adsorption automatique;
●Anti-chute humanisée: il est facile à retirer de l'interface de charge et il n'est pas facile de retirer le dispositif;
● Durée de vie: jusqu'à 100 000 à 200 000 cycles;
●Conception imperméable à l'eau: l'extrémité féminine du dispositif peut être imperméable à la poussière et à l'eau (IPX8);
● Temps de charge rapide: la conception du connecteur magnétique 5A-10A résiste à une transmission de courant importante;
●L'apparence du connecteur magnétique peut être adaptée à la conception du dispositif d'application du client;
●Conception de la structure anti-courts-circuit du produit et résistance aux erreurs;
● Réaliser la transmission de signaux à haute fréquence, peut remplacer la transmission traditionnelle de signaux vidéo et audio USB2.0 HDMI 1.3
Application des produits à connecteurs magnétiques:
1.appareils portables, équipement de positionnement intelligent, bracelets intelligents pour enfants, montres intelligentes, téléphones portables portables, casques Bluetooth, etc.) câble de données, câble de charge,connexion à l'extrémité du fil à bande magnétique
2.Équipement médical,équipement sans fil,équipement de communication de données,équipement de télécommunication,équipement industriel et d'automatisation,équipement audiovisuel
3.Aviation, électronique aérospatiale, communication militaire
4- équipement de navigation, d'essai et de mesure pour automobiles
5.Électronique de consommation ((téléphones mobiles,ordinateurs tablettes, casques Bluetooth,caméra,horloge,produits électroniques de consommation portables et de nombreux autres domaines électroniques.)
