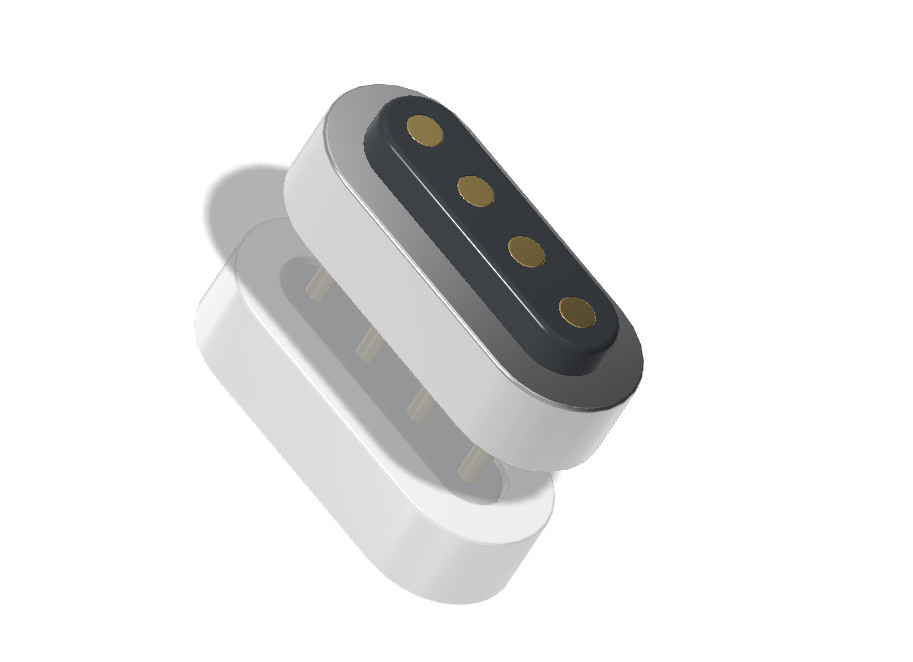

Connecteurs magnétiques personnalisés 2.0mm Pitch Pogo Pin Connecteur 4 broches

4 broches DIP mâle femelle connecteur magnétique 2.0mm de hauteur sur mesure.

Union Precision Electronic LIMITED (UPE) est un fabricant professionnel spécialisé dans la fabrication de composants de connecteurs, y compris le connecteur POGO PIN, le connecteur POGO PIN, le connecteur magnétique, le connecteur de câble magnétique,antenne à ressortIl s'agit de l'une des sociétés les plus compétitives dans le domaine des connecteurs à ressort en Chine.équipement médical, électronique automobile, équipement sans fil, smart wear, équipement d'essai industriel (tels que les téléphones portables, les téléviseurs, les tablettes,Consoles de jeux et machines d'apprentissage) et périphériques informatiquesNos produits sont principalement exportés vers l'Europe, les États-Unis, le Canada, les pays développés et les régions asiatiques.

L'investissement de notre entreprise dans des équipements de pointe n'a jamais été interrompu, afin de mieux répondre aux besoins de la concurrence sur le marché et d'améliorer constamment la qualité des produits.

Pour équipements mécaniques:

- Force de contact: 40 g ± 20 g à 0,8 mm de la cigogne de travail

- Test de durée de vie: 10 000 cycles

Électrique:

- Voltage nominal:DC 12V; Voltage nominal: 1A max.

- Résistance au contact de la broche de ressort: 50 milliohm max.

Performance environnementale:

Température de fonctionnement: -25°C à +80°C

- Spray au sel 24h

Matériaux:

1- Je vous en prie.
Matériau de base: laiton C6801 (un alliage de laiton sans plomb de haute résistance avec une bonne résistance à la corrosion et une bonne conductivité).

Plaquage: or (Au) 0,5 μm (offre une excellente conductivité, une résistance à la corrosion et une durabilité pour un contact fréquent).

2. épingle féminine (contact de prise)
Matériau de base: laiton (probablement similaire au C6801 pour ce qui est de la compatibilité).

Le revêtement: or (Au) 0,125 μm (plus fin que la broche pogo, suffisant pour la conductivité, mais peut s'user plus rapidement).

3. logement
Matériau: PA66 noir (polyamide 66, un plastique d'ingénierie robuste).

Rating de flamme: UL94 V-0 (auto-extinguible, répondant à des normes de flammabilité strictes).

4Magnétique
Type: N52 NdFeB (néodyme boronique ferreux, la qualité la plus forte d'aimant permanent disponible dans le commerce).

Plaquage: Ni-Cu-Ni (plaquage multicouche nickel-cuivre-nickel pour une résistance à la corrosion).

5. feuille d'isolation
Matériau: adhésif Maillard (un type de ruban adhésif isolant électriquement et résistant à la chaleur).

Épaisseur: 0,05 mm (très mince, probablement utilisée pour isoler les pièces conductrices).

Paramètre des connecteurs de câble magnétique à 4 broches mâle et femelle:

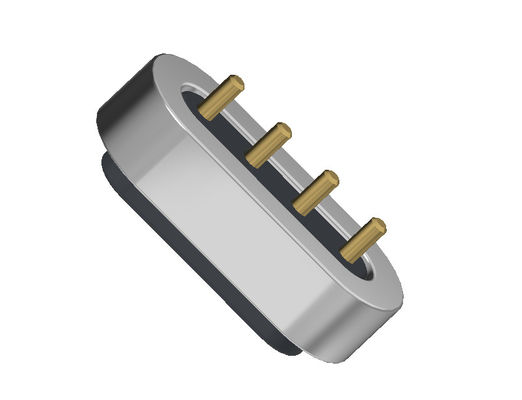

Dessin technique du connecteur magnétique mâle à 4 broches

Dessin technique du connecteur magnétique féminin à 4 broches

Avantages du connecteur magnétique:

● humaniser la conception de l'expérience de connexion d'adsorption automatique;

●Anti-chute humanisée: il est facile à retirer de l'interface de charge et il n'est pas facile de retirer le dispositif;

● Durée de vie: jusqu'à 100 000 à 200 000 cycles;

●Conception imperméable à l'eau: l'extrémité féminine du dispositif peut être imperméable à la poussière et à l'eau (IPX8);

● Temps de charge rapide: la conception du connecteur magnétique 5A-10A résiste à une transmission de courant importante;

●L'apparence du connecteur magnétique peut être adaptée à la conception du dispositif d'application du client;

●Conception de la structure anti-courts-circuit du produit et résistance aux erreurs;

● Réaliser la transmission de signaux à haute fréquence, peut remplacer la transmission traditionnelle de signaux vidéo et audio USB2.0 HDMI 1.3

Application des produits à connecteurs magnétiques:

Pourquoi s'associer à UPE?

1. Personnalisation de précision

●Des conceptions sur mesure pour la hauteur, le courant nominal, le revêtement (or/nickel) et les matériaux de construction pour répondre aux exigences exactes de l'application.

2- Des capacités de fabrication avancées

●Investissement continu dans des équipements de pointe pour assurer une qualité et une efficacité de pointe.

●Prototypage rapide (échantillons en quelques jours) et production évolutive.

3Normes mondiales de qualité

●Des processus de contrôle qualité stricts (100% de tests de conductivité, de durabilité et de durée de vie).

●Conformité avec les certifications RoHS, IPC et spécifiques au client.

4Une portée mondiale

●Produits exportés vers l'Europe, l'Amérique du Nord et l'Asie, approuvés par des marques de premier plan.

5.Excellence compétitive

●Contrôle optimisé des coûts sans compromettre la qualité

Comment placer la commande de connecteur de câble magnétique
* Identifiez vos besoins ((Type de connecteur, quantité requise, exigences personnalisées, spécifications techniques)

*Négocier les prix et les conditions (des réductions en vrac peuvent s'appliquer).

*Confirmer les détails de la commande (type de connecteur, quantité, personnalisation).

*Faites le paiement (via PayPal, virement bancaire ou autre méthode sécurisée).

*Contrôle de l'expédition et de la qualité
Suivez la cargaison.

* Inspecter le produit à l'arrivée pour assurer sa qualité.

Délai de paiement:T/T, 50% de dépôt, 50% de solde

Méthode de paiementT/T, Paypal, OCBC

Temps d'échantillonnage:échantillon d'inventaire 2-3Jours ouvrables/échantillon sur mesure 5-7Jours ouvrables

Délai de production:10 à 15 jours ouvrables

Fabriqué pour:Amérique,Europe,Asie,Afrique du Sud

Délai de négociation:Produits à base de plantes

Frais de transport:Par avion, par mer, par express.

Le service:Haute qualité à prix raisonnable, service OEM, n'importe quelle taille spéciale, couleur, dessins sont acceptables

Toute question, s'il vous plaît envoyer àUnion@upetech.net
