Détails des produits

À la maison > Produits >

Connecteur Pogo

Double rangée personnalisée à angle droit 6 épingles à ressort

Toutes Les Catégories

Connecteur de câble magnétique

pièces de rotation de précision

Nous contacter

Ms. KIKI

union@upetech.net

13434524996

upetech

Contactez-nous maintenant

Double rangée personnalisée à angle droit 6 épingles à ressort

Nom De Marque:	UPE
Numéro De Modèle:	Le nombre d'équipements utilisés est déterminé en fonction de l'état de la zone.
Nombre De Pièces:	5000
Prix:	$0.8-$3
Détails D'emballage:	PE
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

ISO9001

Documents:

2.54mm pitch Standard POGO ...EC.pdf

Nom:

Connecteur à broche Pogo à angle droit

Le type:

Angle droit

Matériau:

C3604, SUS304, THN, sous-répertoire des produits de base

Force du ressort:

70 g+/-20 g

Actuel:

Volatilité:

DC12V

Durée d'essai:

100 000 cycles

Résistance de contact:

50 millions d'ohm au maximum.

Test de pulvérisation saline:

48h

Température de fonctionnement de produit:

260°C ± 5°C 20s ± 2s

Capacité d'approvisionnement:

5KPCS/jour

Mettre en évidence:

Connecteur à double rangée Pogo Pin

connecteur à 6 broches à angle droit

connecteur mâle à ressort de pogo

Description du produit

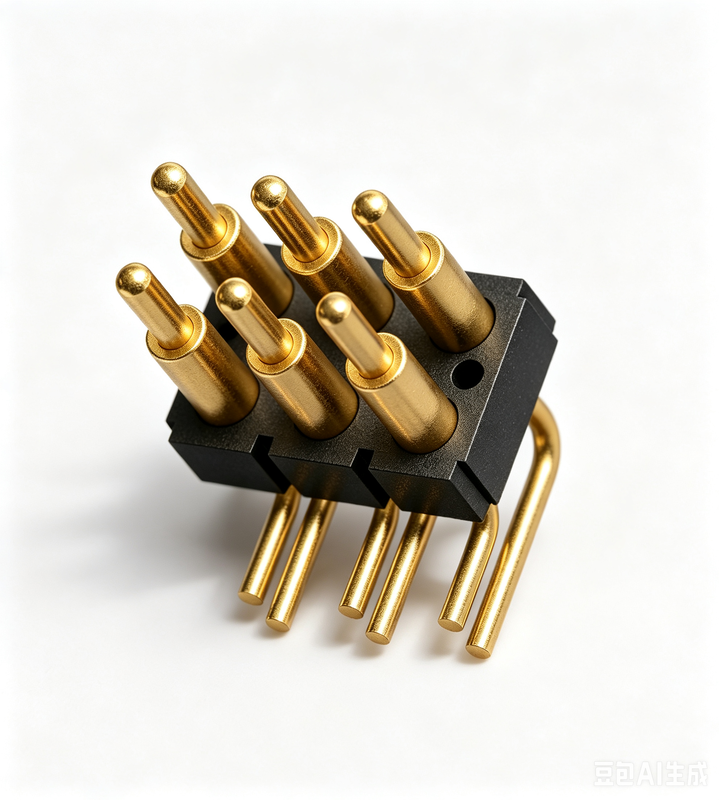

Connecteur à broches à ressort à angle droit double rangée personnalisé à 6 broches

Union Precision Electronic Co., Ltd (UPE) est spécialisée dans les connecteurs à broches à ressort haut de gamme, les connecteurs magnétiques et les produits de support. En tant qu'entreprise de haute technologie, nous nous concentrons sur l'innovation technologique continue et la fourniture de produits de qualité supérieure.

Construction du connecteur à broches à ressort

Le connecteur à broches à ressort se compose de 6 composants essentiels :

Piston
Barillet
Ressort
Perles de céramique
Boîtier
Capuchon

Spécifications techniques

Paramètre	Spécification
Nom	Connecteur à broches à ressort à angle droit
Nombre de broches	6 broches
Isolant	Plastiques noirs (265°C) UL94 V-0
Piston	Laiton 5u" Au sur 60~100u" Ni
Barillet	Laiton 5u" Au sur 60~100u" Ni
Ressort	Traitement de surface SUS
Force du ressort	70g+/-20g à 1,0 mm de course de travail
Test de durée de vie	100 000 cycles
Courant nominal	1A Max.
Tension	CC 12V
Résistance de contact	50 milliohms Max
Test au brouillard salin	48H
Certification	Produit conforme ROHS ou REACH
Test	Test d'ouverture et de court-circuit à 100%

Connecteurs à broches à ressort standard avec pas de 2,54 mm

Disponible en configurations à angle droit de 2 à 40 broches pour diverses applications.

Domaines d'application

Nos avantages concurrentiels

Personnalisation professionnelle de broches à ressort à courant élevé (série 15A-30A) en production de masse
Connecteurs mâles et femelles standard 2 à 40 broches avec pas de 2,0 mm et 2,54 mm développés avec des options SMT/DIP/Angle droit/Coupelle à souder
Durée de vie des broches à ressort jusqu'à 1 000 000 de cycles
Tous les produits sont conformes aux normes HF, RoHS et REACH
Tests électriques à 100 % avec rapports fournis avant la livraison
Formes personnalisées disponibles avec de petites structures et une capacité de courant élevée

Pourquoi choisir UPE ?

Service de personnalisation professionnelle
Capacité de production d'échantillons rapide
Système de contrôle qualité strict
Traitement avec des composants importés
Équipement de test de haute précision
Procédures de contrôle des coûts raisonnables

Processus de commande

Vous fournissez le dessin ou l'échantillon
Nous effectuons l'évaluation du projet
Nous produisons et envoyons des échantillons
Vous approuvez les échantillons et passez commande avec un acompte de 30%
Nous commençons la production
Nous fournissons des photos pour vérification, vous payez le solde
Nous livrons les produits par courrier

Conditions commerciales

Terme de paiement	T/T, 50% d'acompte, 50% de solde
Méthode de paiement	T/T, PayPal, OCBC
Délai de livraison des échantillons	Échantillon en stock : 2-3 jours ouvrables / Échantillon personnalisé : 5-7 jours ouvrables
Délai de production	10-15 jours ouvrables
Marchés desservis	Amérique, Europe, Asie, Afrique du Sud
Terme commercial	EXW
Options de fret	Air, Mer, Express
Services	Haute qualité à prix raisonnable, service OEM, tailles, couleurs et conceptions personnalisées
