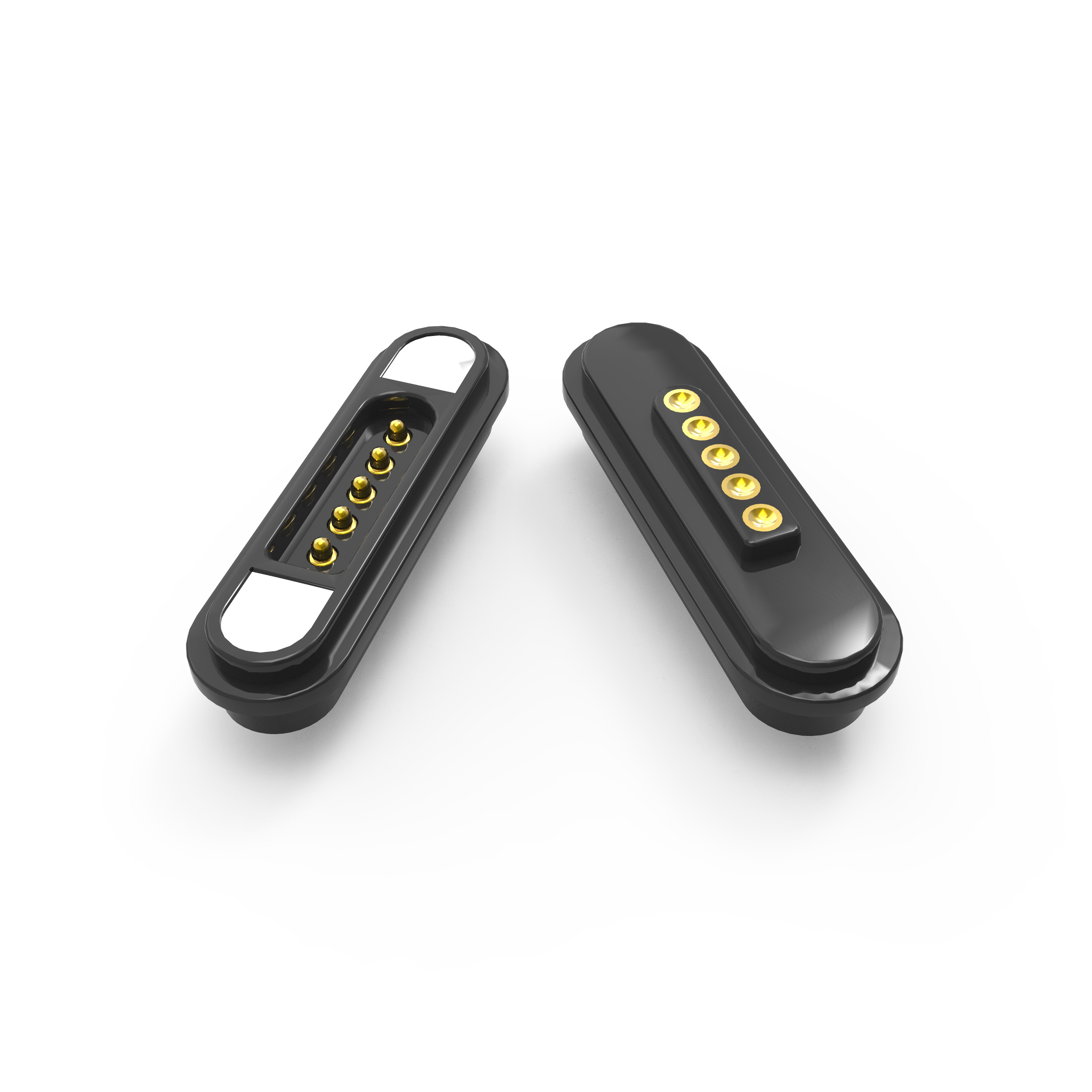

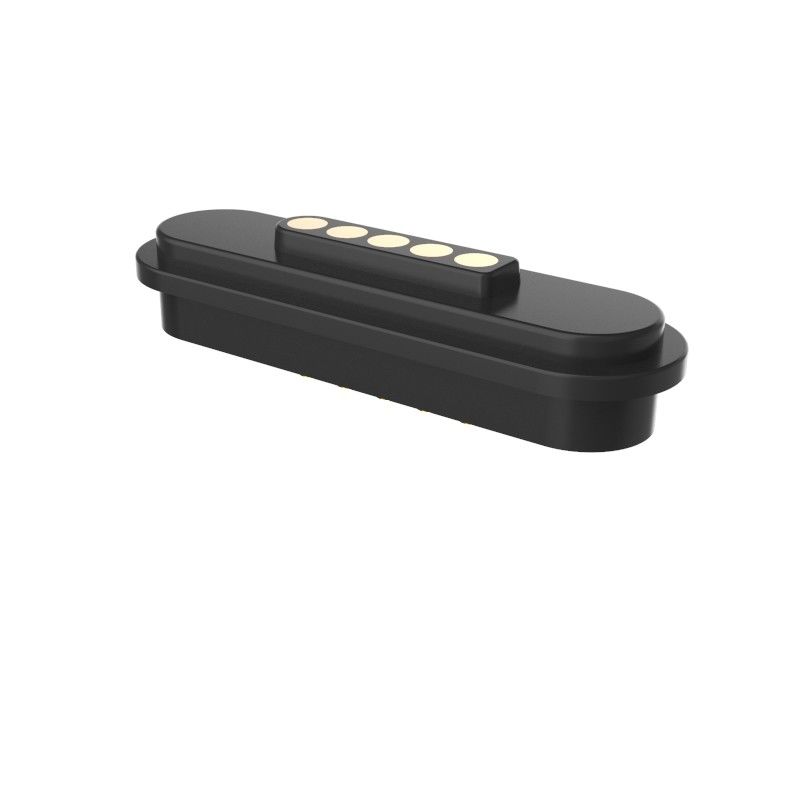

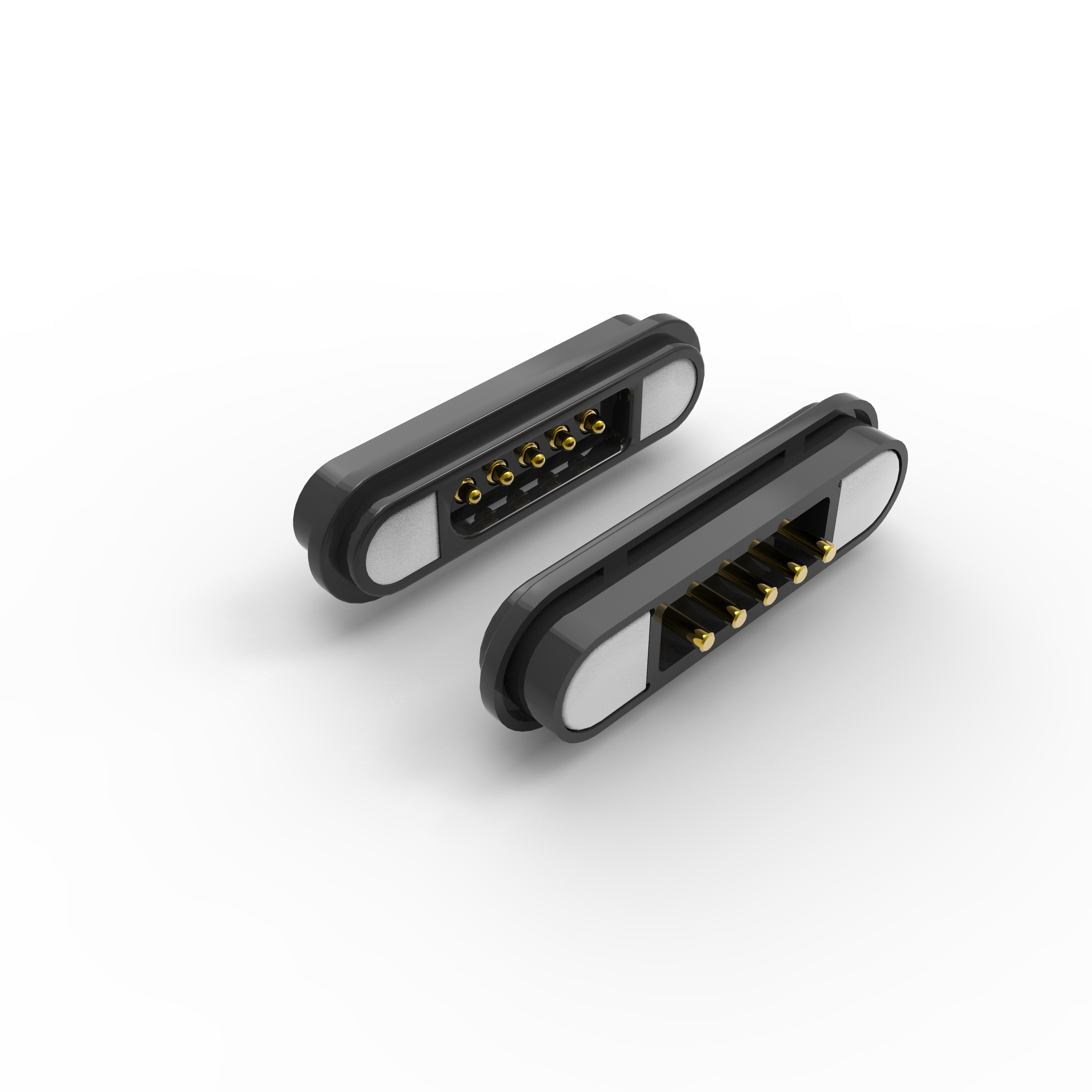

Connecteur magnétique 12V 5 broches DIP Connecteur magnétique mâle et femelle 3A

Connecteur magnétique DIP à 5 broches 3A Terminal de chargeur de puissance mâle et femelle

Ce produit semble être unconnecteur d'amarrage magnétiqueavec uncontact d'une aiguille en laiton plaqué or,Casque en plastique HTN, et unmagnétique au néodymeci-dessous une ventilation structurée de ses principales caractéristiques et spécifications:

1Matériaux et construction

Je vous en prie.L'acier plaqué or (partie jaune de l'aiguille métallique) pour une résistance à la corrosion et une bonne conductivité.

Casement en plastique HTN (nylon à haute température) + 30% de charge, UL94 V-0 (réducteur de flamme, auto-extinguible).Couleur noire, résistant aux températures élevées.

Magnétique:magnéte permanent au néodyme borure de fer (NdFeB)(haute résistance magnétique).

En option, revêtement en résine époxy pour la résistance à la corrosion (passé le test de pulvérisation de sel de 48 heures).

2Propriétés mécaniques

Force de ressort: 80 g ± 20 g à une hauteur de travail de 1,0 mm.

Force magnétique d'amarrage:> 600 g(assure un fort attachement mâle-femme).

Vie de service:50,000+ cycles d'accouplement(durable pour une utilisation répétée).

Conception anti-court-circuit: prévient les accidents électriques.

Marquage de polarité: Identification claire pour une direction électrique correcte.

3Propriétés électriques

Voltage nominal:12 V de courant continu.

Courant continu:3.0A.

Résistance au contact:≤ 50 mΩ(faible impédance pour un transfert de puissance efficace).

Épreuve haute tension:Pour les appareils à commande numérique:, 0,5 mA pour3 secondes(assure l'intégrité de l'isolation).

4. Environnement et conformité

Conforme à la directive RoHS et à la directive REACH(sans substances dangereuses).

Nombre de flammes: UL94 V-0 (convient pour des exigences de sécurité strictes).

5. Applications

Ce connecteur magnétique est polyvalent pour:

1. Soldeurs de PCB: Montage par prise pour les cartes de circuits.

2. Surmolding ou revêtement: Compatible avec l'encapsulation après soudure.

3. Connexion au terminal: peut interagir avec les bornes de câbles.

4. Forgeage par injection: Convient pour les assemblages moulés.

5. Loterie directe de fil: autorise la fixation manuelle du fil.

Pourquoi choisir UPE:

.Prototypage rapide: 3-5 jours pour les échantillons

.Résultats économiques: Prix MOQ compétitifs

.Assurance qualité: Tests automatisés à 100%

.Production de haute technologieavec ingénierie de précision

.Contrôle systématique de la qualitépour des performances constantes

Paramètre des connecteurs magnétiques à 5 broches:

Dessin technique du connecteur mâle à 5 broches (dimensions clés):

Dessin technique du connecteur magnétique femelle à 5 broches (dimensions clés):

Avantages du connecteur magnétique:

1)Expérience de connexion d'adsorption automatique; fonctionnement facile;

2)Utilise une interface magnétique pour faciliter le retrait de l'appareil.

3) cycle de vie élevé. Il prend en charge 50 000-300 000 fois de vie de réattachement;

4)Il est facile de personnaliser la conception imperméable à l'eau, la femelle peut atteindre à la poussière et imperméable à l'eau (IP68);

5)supporter un courant élevé (3A-20A), recharger plus rapidement;

6)Excellente résistance à la corrosion (48H-120H) répond aux environnements difficiles;

8)Forme personnalisée pour répondre à la correspondance de la forme du produit, améliorer le point de vente du produit;

9)Le positionnement des aimants, l'utilisation des aimants et la structure de la protection du double circuit

l'orientation ((Il est orienté vers l'utilisateur et convivial)

10)Excellente évolutivité de l'interface,peut être réalisée ((Power Signal Video Audio Jack Etc);

11)Le temps de développement est court, le moule est peu coûteux pour la personnalisation;

12) Fournir une transmission fiable du signal RF à haute fréquence.0

Comment passer la commande
* Vous nous envoyez un dessin ou un échantillon

* Notre équipe d'ingénieurs professionnels effectue l'évaluation

* Vous confrontez le dessin et nous faisons l'échantillon pour vous envoyer

* Vous testez l'échantillon et l'approuvez, puis passez une commande et payez 50% d'acompte

* Nous commençons à fabriquer le produit

* Quand la marchandise est faite, nous prenons des photos pour votre chèque et vous payez ensuite le solde

* Nous vous livrons les produits par DHL, TNT, UPS, FedEx

Délai de paiement:T/T, 50% de dépôt, 50% de solde

Méthode de paiementT/T, Paypal, OCBC

Temps d'échantillonnage:échantillon d'inventaire 2-3Jours ouvrables/échantillon sur mesure 5-7Jours ouvrables

Délai de production:10 à 15 jours ouvrables

Fabriqué pour:Amérique,Europe,Asie,Afrique du Sud

Délai de négociation:Produits à base de plantes

Frais de transport:Par avion, par mer, par express.

Le service:Haute qualité à prix raisonnable, service OEM, n'importe quelle taille spéciale, couleur, dessins sont acceptables

Toute question, s'il vous plaît envoyer àUnion@upetech.net
