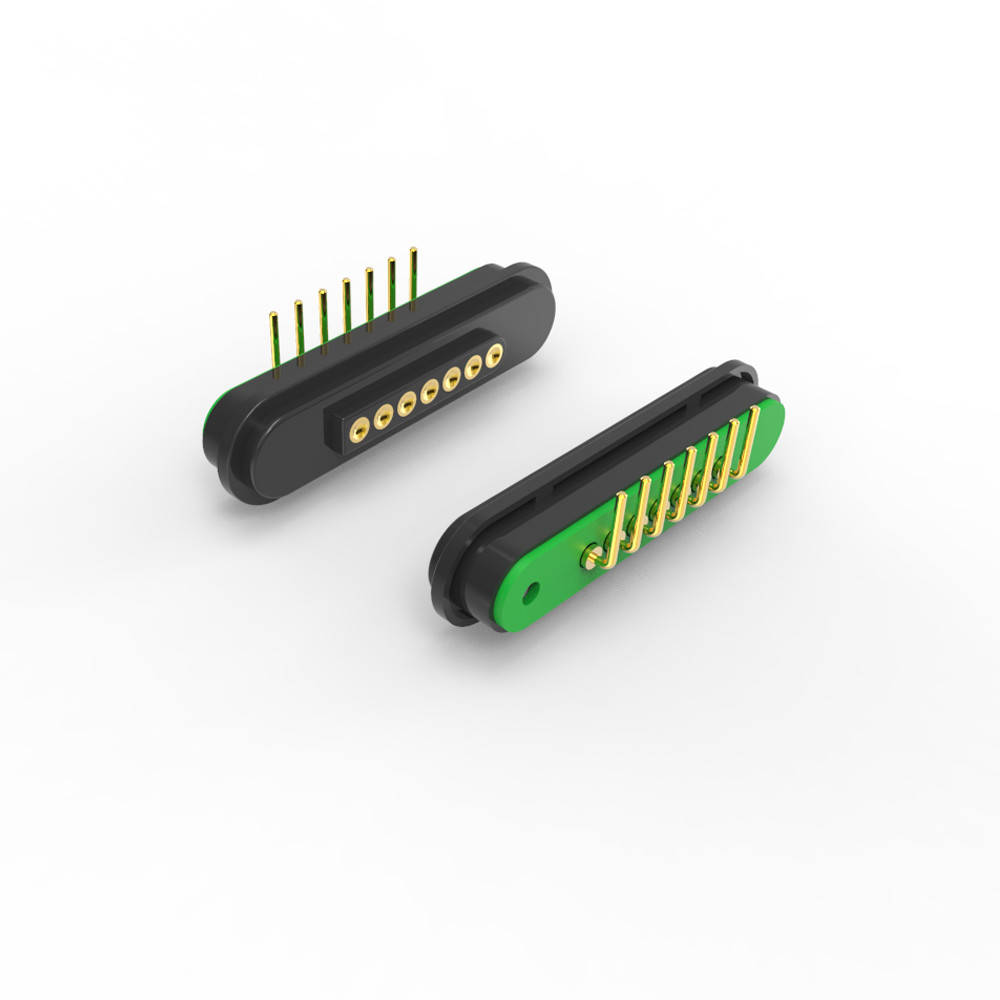

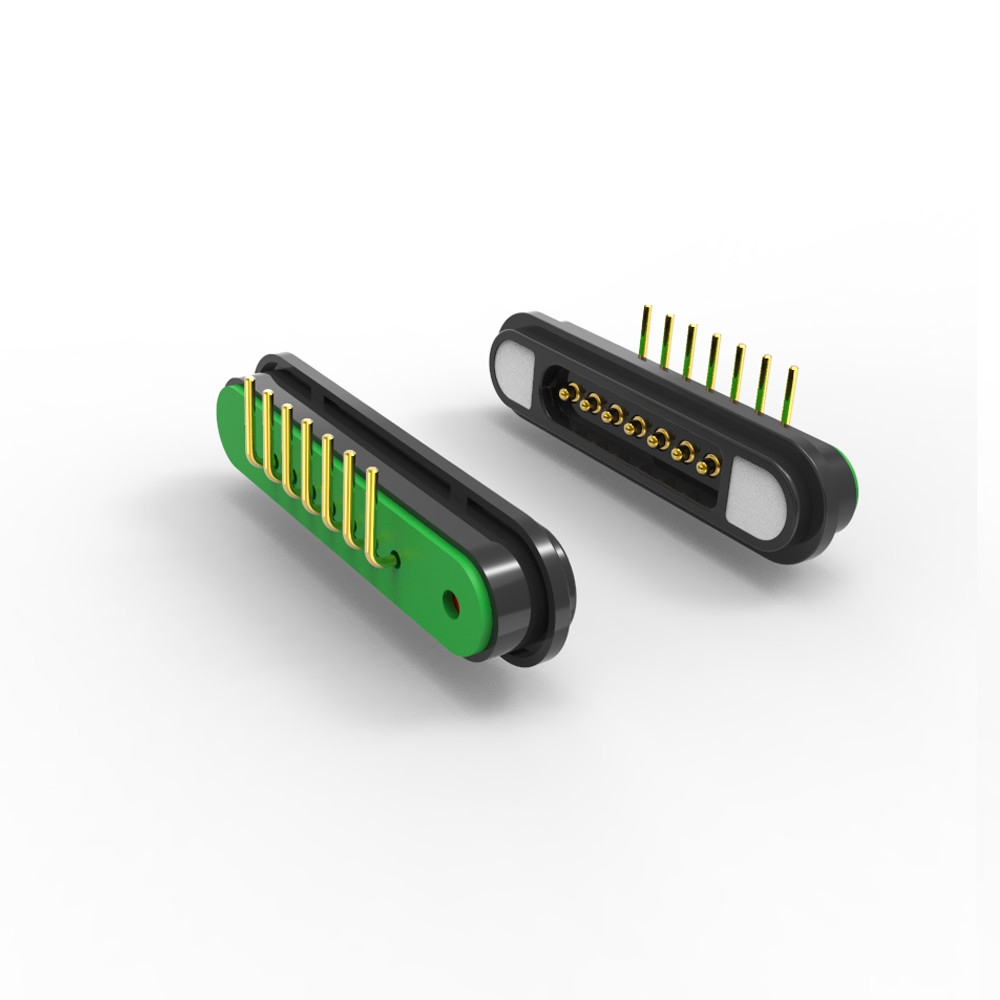

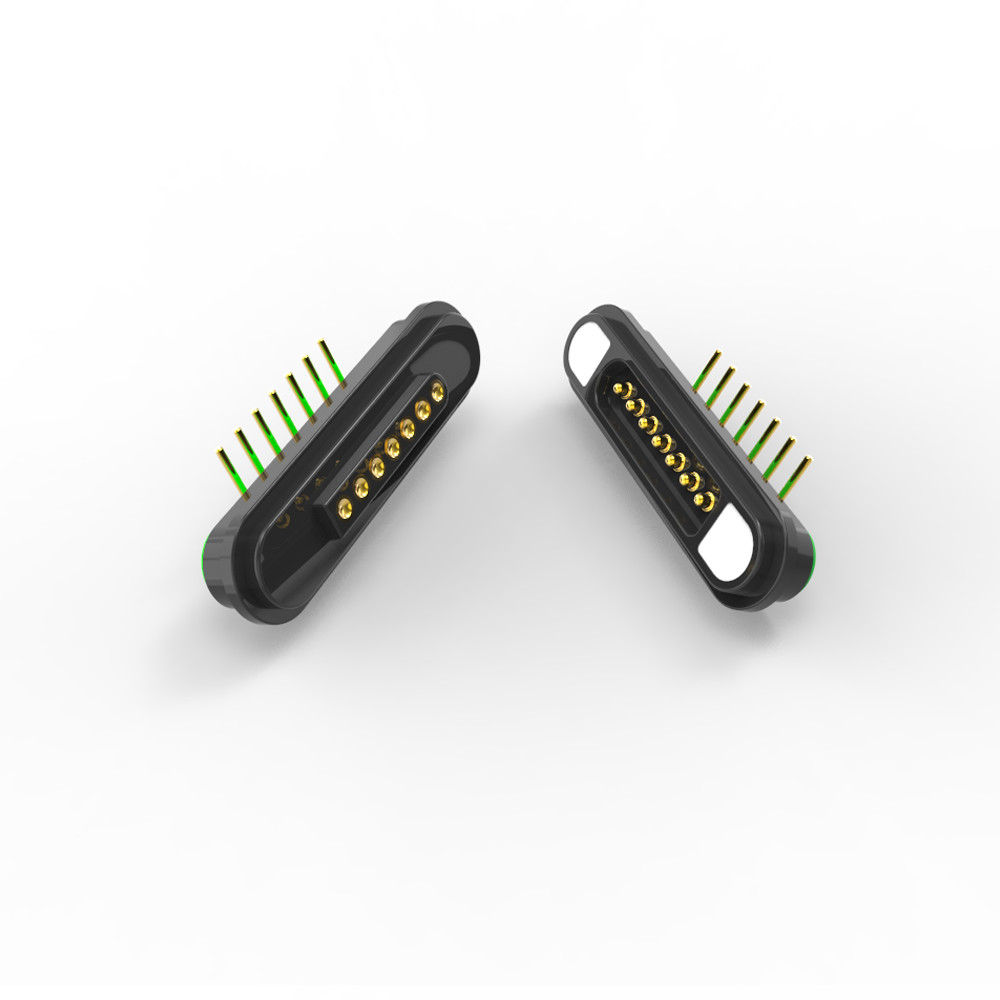

5A 2,2 mm de hauteur 7 pin mâle femelle angle droit connecteur magnétique pogo pin.
Le connecteur magnétique à 7 broches est une solution d'interconnexion compacte à courant moyen conçue pour des connexions sécurisées et détachables dans l'électronique.
Principales spécifications:
Courant de fonctionnement continu:5A
Rating de la tension:12 V
Le tonnerre:2.2 mm (espacement compact pour les circuits imprimés denses).
Numéro de broche:7 broches (paire mâle + femelle).
Conception à angle droit:Économise de l'espace dans les enceintes étroites.
Les contacts de Pogo Pin:Chargé au ressort pour des connexions fiables et à faible résistance.
Le sexe:Des versions mâle et femelle sont disponibles (paire d'accouplement).
la force d'attraction magnétique entre les interfaces d'amarrage mâle et femelle du connecteur magnétique à angle droit à 7 broches est > 450 g,qui est essentiel pour des connexions stables dans des applications à forte vibration ou portablesLe connecteur magnétique mâle femelle est utilisé avec des aimants en néodyme de qualité N52, N52 est le grade le plus élevé des aimants en néodyme disponibles dans le commerce, il est permanent de haute performance.
Applications:
électronique modulaire:PCB à libération rapide, appareils d'essai.
Produits de consommation:Ports de charge/données magnétiques (p. ex. appareils portables, IoT).
Équipement médical/industriel:Connecteurs réutilisables pour le diagnostic.
Drones et robotique:Connexions électriques/signaux détachables, ect.
Les avantages:
✅Économie d'espace:L'angle droit + 2,2 mm d'envergure convient aux petits appareils.
✅Durée de vie:Les épingles de Pogo résistent à des cycles d'accouplement répétés, durée de test plus de 5000 fois le minimum
✅Utilisateur convivialL'auto-alignement magnétique simplifie les connexions.
✅Modularité:Facile à remplacer ou à améliorer.
Paramètre des connecteurs magnétiques à 7 broches:
|
Nom
|
Connecteurs magnétiques à 7 broches
|
|
Le pin
|
7 broches ou personnalisé
|
|
Le tonnerre
|
2.20 mm
|
|
Le type
|
Angle droit
|
|
Pignon de Pogo
|
D'autres produits
|
|
Logements
|
Noir HTN+30%GF UL94 V-0
|
|
Magnétique
|
Bor de fer néodymium
|
|
Grade magnétique
|
N52 (comme exigence)
|
|
Force magnétique
|
450G
|
|
Force de ressort
|
80g ±20g, à1.0Une cigogne qui travaille.
|
|
Vie mécanique
|
50Le cycle de 00 min..
|
|
Actuel
|
5Une
|
|
Voltage
|
12 V de courant continu
|
|
Résistance au contact
|
50 mΩ Max (PIN).
|
|
H estTest de tension à hauteur
|
Le système d'aiguillage doit être équipé d'un système de freinage de freinage de freinage.
|
|
Essai par pulvérisation saline
|
48 heures
|
|
Certification
|
Produit conforme à la norme ROHS ou REACH
|
|
Le test
|
Test à 100% ouvert et à court terme
|
un débit de sortie de l'appareil supérieur à 50 W;
connecteurs magnétiques femelles à angle droit à 7 broches:
Mise en page recommandée du PCB:
Tolérance de mise en page: ± 0,05 mm
Pourquoi les clients nous choisissent-ils?
1- personnalisation et souplesse
2.Échantillons rapides = délai de mise sur le marché plus rapide
3Chaque connecteur est soumis à des contrôles de qualité rigoureux.
Inspection des matériaux à venir
Contrôle de qualité en cours
Tests définitifs à 100%
Traçabilité et conformité
4Flexibilité en matière de contrôle qualité axée sur le client
5. Collaboration QC en temps réel
Application des connecteurs magnétiques:
Nous pouvons fournir un service de conception
Méthode de paiementT/T, Paypal, OCBC
Temps d'échantillonnage:échantillon d'inventaire 2-3Jours ouvrables/échantillon sur mesure 5-7Jours ouvrables
Délai de production:10 à 15 jours ouvrables
Fabriqué pour:Amérique,Europe,Asie,Afrique du Sud
Délai de négociation:Produits à base de plantes
Le service:Haute qualité à prix raisonnable, service OEM, n'importe quelle taille spéciale, couleur, dessins sont acceptables
